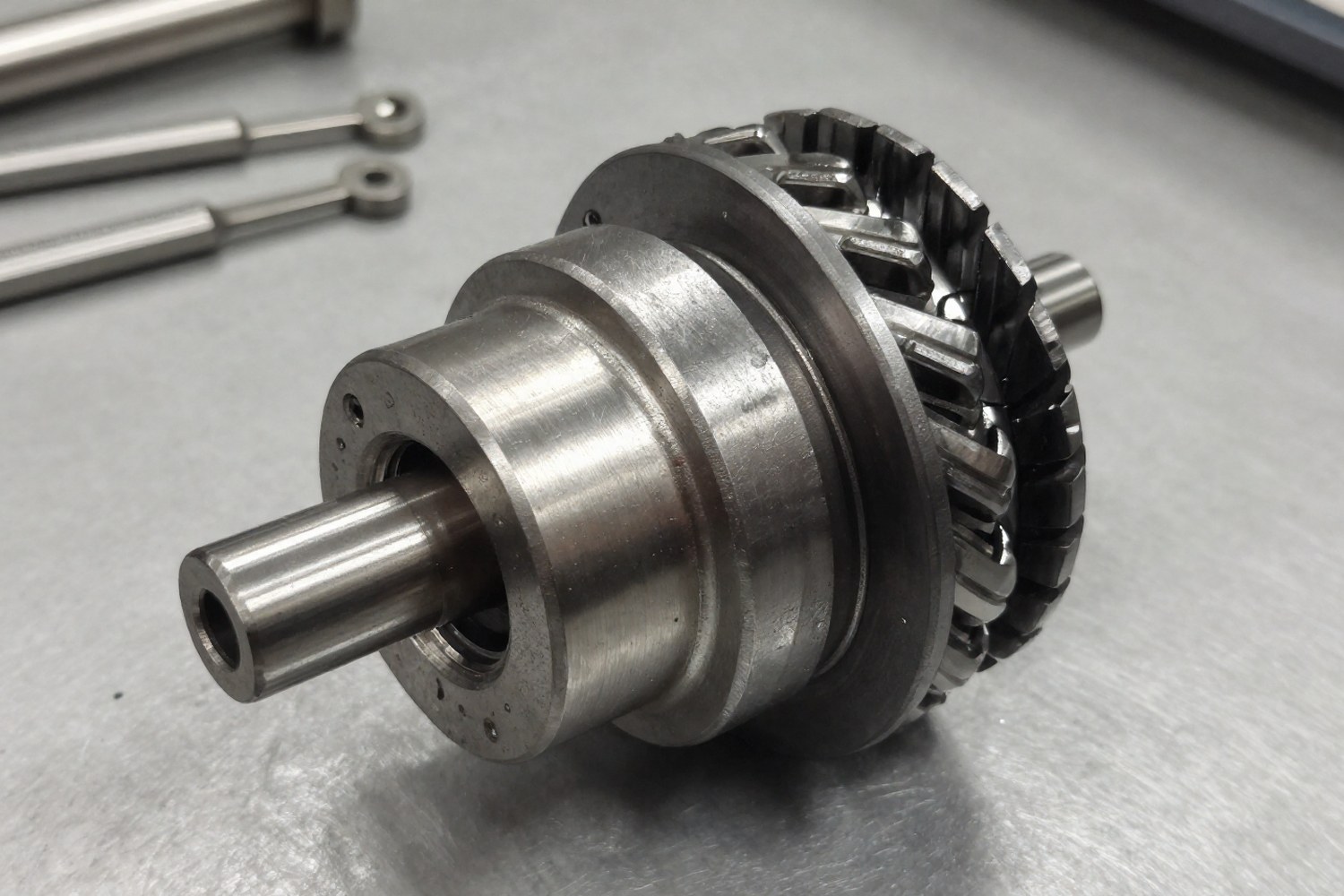

Обгонные муфты, пассивные механические устройства, которые автоматически подключают или отключают передачу вращения в зависимости от направления или скорости вращения валов. В отличие от электромагнитных или гидравлических муфт, они не требуют внешнего управления, что делает их надежными и простыми в обслуживании.
Основная задача таких муфт, защита двигателя или ведущего вала от перегрузок при блокировке ведомого вала, а также обеспечение возможности свободного хода ведомого элемента, например чтобы конвейерная лента не вращала двигатель при остановке привода.
Принцип работы и классификация
Физический принцип работы большинства обгонных муфт базируется на фрикционном заклинивании. Внутри корпуса расположены две концентрические обоймы (внутренняя и наружная) и зажимные элементы, ролики, иголки или кулачки. Между беговыми дорожками обойм и зажимными элементами формируются клиновидные зазоры.
При вращении в рабочем направлении зажимные элементы под действием трения или пружинного прижима перекатываются в узкую часть клина. Это создает жесткую механическую блокировку, и крутящий момент передается от одной обоймы к другой. При изменении направления вращения или превышении скорости ведомого вала над ведущим элементы перемещаются в широкую часть клина, сцепление разрывается, и муфта проскальзывает.
Важно различать режимы работы:
- Обгон (Overrunning): Муфта передает момент в одном направлении и свободно вращается в другом. Используется для защиты от обратного хода.
- Блокировка обратного хода (Backstopping): Муфта свободно вращается в одну сторону, но мгновенно блокируется при попытке вращения в обратную. Используется для предотвращения самопроизвольного вращения барабанов конвейеров или ветрогенераторов.
Конструкция и материалы
Конструкция обгонной муфты определяет ее несущую способность, скорость работы и ресурс. Основные компоненты:
- Внешняя обойма (Outer Race): Обычно изготавливается из конструкционной стали (C45 или 40Cr). Внутри имеет беговую дорожку. Часто служит корпусом муфты.
- Внутренняя обойма (Inner Race): Центральная часть, соединяемая с валом. Имеет сложную геометрию беговой дорожки, звездообразную или коническую, формирующую клин.
- Зажимные элементы (Clamping Elements): Ролики, игольчатые ролики или кулачки (sprag). Именно эти элементы испытывают наибольшие контактные напряжения.
- Пружинный механизм: Система пружин, которая удерживает зажимные элементы в рабочем положении (в узкой части клина) и обеспечивает быстрое срабатывание при изменении направления.
- Уплотнения: Предотвращают попадание пыли, влаги и утечку смазки. Могут быть контактного или бесконтактного типа.
Материалы и термообработка
Надежность обгонной муфты зависит от качества материалов. Для высоконагруженных узлов обычно используют высокоуглеродистые хромистые стали.
Зажимные элементы и дорожки
Материал: Стали марок 100Cr6 (аналог AISI 52100, SUJ2).
Твердость: HRC 60–65.
Обработка: Поверхностная закалка токами высокой частоты (ТЧЧ) или цементация. Для экстремальных условий применяется криогенная обработка для стабилизации аустенита.
Обоймы (корпус)
Материал: Конструкционные стали C45, 40Cr или литой чугун (для крупных муфт).
Обработка: Закалка на глубину или азотирование для повышения износостойкости беговых дорожек.
Качество обработки поверхностей беговых дорожек критично. Шероховатость Ra обычно составляет 0,2–0,4 мкм для минимизации трения и износа при проскальзывании.
Влияние угла зацепления
Ключевой параметр, определяющий способность муфты удерживать момент, угол зацепления (clamping angle). Это угол, на который зажимной элемент может перемещаться в клиновидном зазоре до заклинивания.
- Меньший угол зацепления (менее 3°) обеспечивает значительно больший удерживающий момент: сила реакции нормальна к поверхности, создавая больший момент трения. Однако такие муфты требуют высокой точности центровки валов; перекос может привести к преждевременному износу или заклиниванию.
- Большой угол зацепления (более 5°) снижает передаваемый момент, но делает муфту более терпимой к неточностям монтажа и вибрациям.
Типы обгонных муфт и их характеристики
Выбор типа муфты зависит от требований к крутящему моменту, скорости вращения и условиям эксплуатации. Ниже, классификация по типу зажимных элементов.
| Тип муфты | Конструкция зажимного элемента | Преимущества | Ограничения | Типичные применения |
|---|---|---|---|---|
| Роликовые | Цилиндрические ролики | Высокая скорость вращения (до 10 000 об/мин), компактность, плавность работы | Ограниченный пиковый момент из-за точечного контакта | Текстильное оборудование, высокоскоростные приводы, генераторы |
| Кулачковые (Sprag) | Несимметричные кулачки | Высокий крутящий момент, устойчивость к ударным нагрузкам, большой ресурс | Более низкая максимальная скорость, шумность при высоких оборотах | Металлургия, конвейеры, тяжелые станки, ветрогенераторы |
| Игольчатые | Тонкие игольчатые ролики | Минимальные габариты, высокая грузоподъемность при малом диаметре | Чувствительность к загрязнениям, сложность смазки | Автомобильные стартеры, компактные механизмы |
| Храповые | Зубчатые колеса и собачки | Точное индексирование, абсолютная механическая блокировка без проскальзывания | Шум, вибрация, невозможность плавного хода в режиме обгона | Подъемные механизмы, редукторы с фиксацией, часы |
Кулачковые (Sprag) муфты часто предпочтительнее роликовых в тяжелых условиях, так как кулачки имеют линейный контакт с дорожкой, что распределяет нагрузку эффективнее, чем точечный контакт ролика. Это позволяет передавать большие моменты при тех же габаритах.
Расчет и выбор обгонной муфты
Для корректного выбора обгонной муфты требуется расчет на прочность и ресурс. Основные параметры, крутящий момент, скорость и частота срабатываний.
1. Расчет требуемого крутящего момента
Номинальный момент муфты должен превышать максимальный рабочий момент с учетом коэффициентов запаса. Коэффициент учитывает характер нагрузки (равномерную, ударную), частоту пусков и условия окружающей среды.
Где:
- T_{расч}, расчетный крутящий момент (Н·м);
- T_{раб}, максимальный рабочий крутящий момент (Н·м);
- K_{зап}, коэффициент запаса прочности.
Типичные значения K_{зап}:
- Для равномерной нагрузки и редких пусков: 1,5–2,0;
- Для ударных нагрузок или частых пусков: 2,5–3,5;
- Для высокоскоростных применений: 1,2–1,5 (с учетом центровки).
2. Расчет ресурса (L10)
Ресурс обгонной муфты оценивается аналогично подшипникам качения, как количество циклов срабатывания, которое 90% партий муфт выдерживают без отказа. Формула для расчета базового ресурса:
Где:
- L_{10}, ресурс в циклах (для 90% надежности);
- C, динамическая грузоподъемность муфты (из каталога производителя, Н);
- P, эквивалентная динамическая нагрузка (Н);
- n, показатель степени (обычно 3 для роликовых и кулачковых муфт).
Для перевода ресурса в часы работы используется формула:
Где:
- L_{10h}, срок службы в часах;
- n_{rot}, скорость вращения вала в об/мин;
- f, частота срабатываний (число включений/блокировок в минуту). Если муфта работает непрерывно в режиме блокировки, f=1, а расчет ведется по скорости.
Краткий алгоритм выбора:
- Определить максимальный рабочий момент T_{раб}.
- Выбрать коэффициент запаса K_{зап} в зависимости от характера нагрузки.
- Рассчитать T_{расч} и выбрать муфту с номинальным моментом, превышающим это значение.
- Проверить максимальную допустимую скорость вращения для выбранной модели.
- Оценить ресурс L_{10} при заданной частоте срабатываний.
Эксплуатация и обслуживание
Хотя обгонные муфты часто позиционируются как устройства «смазал и забыл», их ресурс сильно зависит от условий смазки и защиты от загрязнений.
Требования к смазке
Смазка выполняет две функции: снижает трение при проскальзывании и защищает от коррозии. Выбор типа зависит от температурного режима:
- Литиевые сложные смазки: Универсальный вариант для температур от -20°C до +120°C. Обеспечивают хорошую адгезию к металлам.
- Синтетические смазки (PAO, PFPE): Необходимы для высокоскоростных применений (высокие центробежные силы) или экстремальных температур (ниже -30°C или выше +150°C). Имеют меньшее внутреннее трение, что снижает нагрев муфты. Некоторые синтетические смазки могут быть несовместимы с уплотнениями из FKM (Viton), вызывая их набухание.
- Пищевые смазки (NSF H1): Используются в пищевой и фармацевтической промышленности. Безопасны при случайном контакте с продукцией.
Предупреждение: Избыточное количество смазки может привести к повышенному нагреву из-за сопротивления вращающихся элементов в масляной ванне. Рекомендуется заполнять полость корпуса на 30–50% объема.
Монтаж и центровка
В отличие от подшипников, обгонные муфты, особенно с малым углом зацепления, критичны к перекосам валов. Неправильная центровка приводит к неравномерному распределению нагрузки на зажимные элементы, что вызывает их преждевременный излом или деформацию беговых дорожек. Рекомендуется использовать гибкие муфты-соединители для компенсации возможных осевых и угловых смещений.
Диагностика неисправностей
Основные признаки износа или неисправности обгонной муфты:
- Проскальзывание в рабочем направлении: Свидетельствует об износе беговых дорожек или потере упругости пружин.
- Повышенный шум и вибрация: Может указывать на повреждение зажимных элементов, попадание посторонних частиц или недостаток смазки.
- Перегрев корпуса: Возникает при длительном проскальзывании или избыточной смазке.
Регулярный визуальный осмотр уплотнений и контроль температуры корпуса позволяют избежать внезапных отказов оборудования.
