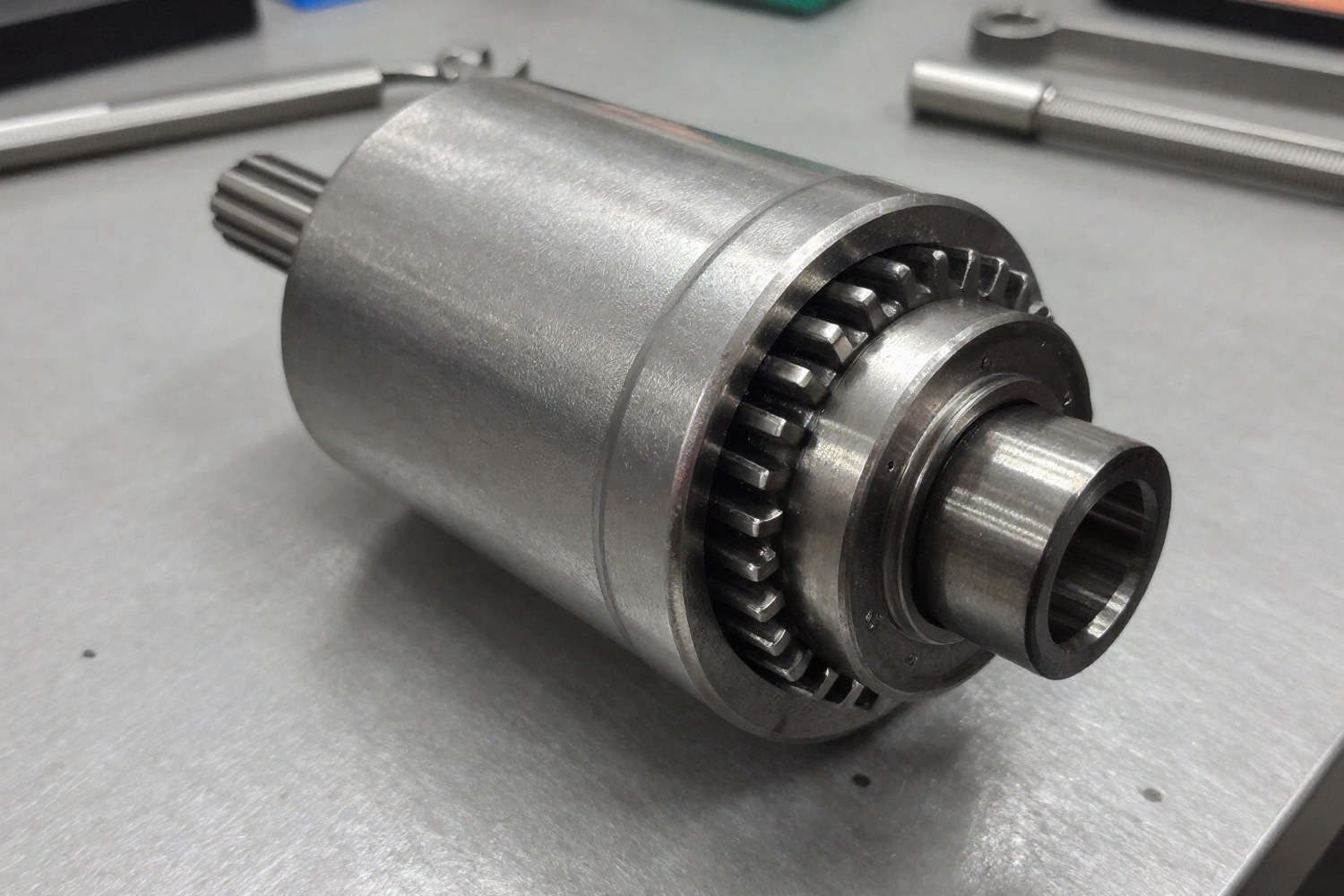

Обгонная муфта (или муфта свободного хода) — это пассивный механический элемент, который позволяет ведущему валу вращать ведомый, но разрешает ведомому вращаться быстрее ведущего без передачи момента. Такой режим называется «свободным ходом». В противоположном направлении или при попытке ведомого вала опередить ведущий, муфта жестко блокируется, передавая полный крутящий момент.
Ключевые выводы для инженера:
- Физика процесса: Передача момента обеспечивается заклиниванием элементов (роликов, шариков, собачек) в сужающихся пазах.
- Классификация: Роликовые муфты — для высоких скоростей и плавности; Храповые — для высоких нагрузок; Фрикционные — для плавного включения.
- Расчет: Номинальный момент всегда корректируется на коэффициент применения, температуры и частоты срабатываний.
- Материалы: Стандарт — хромистая сталь 100Cr6 (52100). Для экстремальных условий применяются DLC-покрытия и керамика.
Принцип работы и физические основы
В основе работы большинства обгонных муфт лежит клиновой эффект (заклинивание). Конструкция состоит из внутренней и внешней обойм, между которыми размещены запорные элементы (ролики, шарики) и пружинный механизм.
При вращении ведущей обоймы в рабочем направлении запорные элементы под действием пружин и трения устремляются в сужающуюся часть паза между обоймами. Это создает механическое заклинивание, превращая муфту в единое целое. Крутящий момент передается от вала к валу.
При вращении в обратном направлении или когда ведомый вал начинает вращаться быстрее ведущего, запорные элементы выталкиваются из сужающейся части паза в расширяющуюся. Контакт срабатывает только на трение скольжения, и муфта переходит в режим свободного хода.
Важно: Момент заклинивания зависит от геометрии паза (угла конусности) и коэффициента трения материалов. Если угол конусности превышает предельный угол трения, заклинивание невозможно, и муфта будет проскальзывать даже в режиме блокировки.
Классификация обгонных муфт
Различия в конструкции запорных элементов определяют сферу применения каждого типа муфт. Инженеры выбирают тип на основе компромисса между передаваемым моментом, скоростью вращения, уровнем шума и плавностью работы.
1. Роликовые обгонные муфты
Наиболее распространенный тип. Используют цилиндрические ролики, расположенные в конических пазах. Благодаря линейному контакту (в отличие от точечного у шариков), они способны передавать значительно большие крутящие моменты при тех же габаритах.
- Преимущества: Высокая грузоподъемность, компактность, возможность работы на высоких скоростях.
- Особенности: Могут издавать шум (свист) при работе в режиме свободного хода на высоких оборотах из-за трения роликов о стенки паза.
2. Храмовые (спраг) обгонные муфты
Используют механизм зацепления «собачка-секторное колесо». Момент передается за счет физического взаимодействия зубьев.
- Преимущества: Способны выдерживать экстремальные ударные нагрузки. Не зависят от трения, поэтому не проскальзывают при правильной настройке.
- Особенности: Работа сопровождается характерным стуком («цоканьем»). Не подходят для высокоскоростных приложений из-за инерции собачек. Часто требуют принудительного смазывания.
3. Фрикционные обгонные муфты
Передают момент за счет сил трения между конусными или дисковыми поверхностями. Часто имеют регулируемый момент проскальзывания.
- Преимущества: Абсолютно бесшумны. Обеспечивают плавное включение и выключение, гася ударные нагрузки.
- Особенности: Имеют допустимый момент проскальзывания, который может варьироваться. При перегрузке они «проскальзывают», защищая привод, но сами элементы могут изнашиваться быстрее.
4. Шариковые обгонные муфты
Аналог роликовых, но с использованием шариков. Применяются в узлах с ограниченными габаритами.
- Преимущества: Очень компактные, высокая точность, низкий момент инерции.
- Особенности: Низкая грузоподъемность по сравнению с роликовыми аналогами из-за точечного контакта. Чувствительны к загрязнению.
Материалы и покрытия
Надежность обгонной муфты напрямую зависит от износостойкости материалов запорных элементов и обойм. Стандартная промышленная практика подразумевает использование высокоуглеродистых хромистых сталей.
| Материал / Покрытие | Область применения | Характеристики |
|---|---|---|
| Сталь 100Cr6 (52100) | Стандартное промышленное исполнение | Высокая усталостная прочность, твердость HRC 58-64. Стандарт для роликов и обойм. |
| Сталь 105Cr13 | Пищевая и химическая промышленность | Нержавеющая сталь. Устойчивость к коррозии, но немного ниже прочность на излом. |
| DLC (Diamond-Like Carbon) | Высокие скорости, агрессивные среды | Аморфный углерод. Снижает коэффициент трения, увеличивает поверхностную твердость, предотвращает прилипание. |
| Керамика (Si3N4) | Экстремальные температуры | Используется для шариков. Не нагревается от трения, имеет низкий коэффициент теплового расширения. |
Методика расчета и подбора
Выбор обгонной муфты производится не только по номинальному крутящему моменту, указанному в каталогах, но и с учетом реальных условий эксплуатации. Номинальный момент ($T_{nom}$) всегда должен быть скорректирован.
Расчет максимально допустимого крутящего момента ($T_{max}$) производится по формуле:
Где:
- $K_a$ (Коэффициент применения): Учитывает характер нагрузки. Для равномерной нагрузки $K_a \approx 1.0-1.25$. Для сильных ударных нагрузок (дробилки, прессы) $K_a$ может достигать 2.5 и выше.
- $K_t$ (Температурный коэффициент): При температурах выше +120°C свойства стали снижаются. При +200°C коэффициент может падать до 0.8-0.9. При низких температурах (-40°C) необходимо проверять хрупкость материалов.
- $K_f$ (Коэффициент частоты срабатываний): Если муфта включается/выключается сотни раз в час, усталостная прочность снижается. Для редких срабатываний $K_f \approx 1.0$, для частых — 0.7-0.9.
Тепловой расчет: В режиме свободного хода на высоких скоростях (например, в ветрогенераторах при шторме) ролики трутся о стенки паза. Выделяемое тепло должно отводиться. Если температура превышает допустимую, муфта может деформироваться. В таких случаях требуются муфты с керамическими роликами или усиленным охлаждением.
Сравнительная таблица типов
Ниже приведена сводная таблица для быстрого сравнения основных характеристик типов обгонных муфт.
| Параметр | Роликовые | Храмовые (Спраг) | Фрикционные | Шариковые |
|---|---|---|---|---|
| Передаточный момент | Высокий | Очень высокий | Средний / Регулируемый | Низкий / Средний |
| Максимальная скорость | До 15 000 об/мин | До 5 000 об/мин | До 10 000 об/мин | До 20 000 об/мин |
| Уровень шума | Средний (свист) | Высокий (стук) | Бесшумный | Низкий |
| Плавность работы | Хорошая | Плохая (рывки) | Отличная | Хорошая |
| Стоимость | Средняя | Низкая | Средняя | Высокая (за единицу момента) |
Эксплуатация, монтаж и обслуживание
Правильная установка и смазка критически важны для срока службы муфты. Ошибки на этом этапе являются причиной более 60% отказов.
Типичные ошибки монтажа:
- Неправильная ориентация: Муфты свободного хода имеют строгое направление вращения. Установка «наоборот» приведет к мгновенному разрушению элементов при первой нагрузке.
- Перегрузка при заклинивании: Использование муфты с недостаточным запасом момента для пиковых нагрузок вызывает пластическую деформацию роликов.
- Смазка: Использование неподходящей смазки. В роликовых муфтах требуется смазка с высоким пределом текучести, чтобы она не вымывалась центробежными силами. В храмовых — густая консистентная смазка для защиты зубьев.
Диагностика: Признаки износа обгонной муфты включают:
- Появление посторонних шумов (скри, скрежет) в режиме блокировки.
- Неспособность удерживать нагрузку (проскальзывание в режиме заклинивания).
- Повышенный нагрев корпуса при работе.
Области применения
Применение обгонных муфт охватывает широкий спектр отраслей, где требуется автоматическое управление кинематикой:
- Энергетика: Ветрогенераторы (обгонные муфты генератора для защиты при шторме), гидроэлектростанции (предотвращение обратного хода турбины).
- Горнодобывающая промышленность: Конвейерные системы (тормозные муфты для предотвращения скатывания груза при отключении питания), дробилки (защита от заклинивания).
- Автомобилестроение: Стартерные муфты (бендикс), муфты свободного хода в автоматических коробках передач, ролики натяжения ремней ГРМ.
- Пищевая и упаковочная промышленность: Индексирующие муфты для точной подачи продукта, синхронизация конвейеров.
- Металлургия: Прокатные станы (синхронизация валов), намоточные устройства (поддержание постоянного натяжения ленты).
Понимание физических принципов работы и точный расчет параметров позволяют выбрать обгонную муфту, которая обеспечит надежность оборудования на протяжении всего жизненного цикла, исключая необходимость в электронном управлении для базовых функций разобщения валов.
