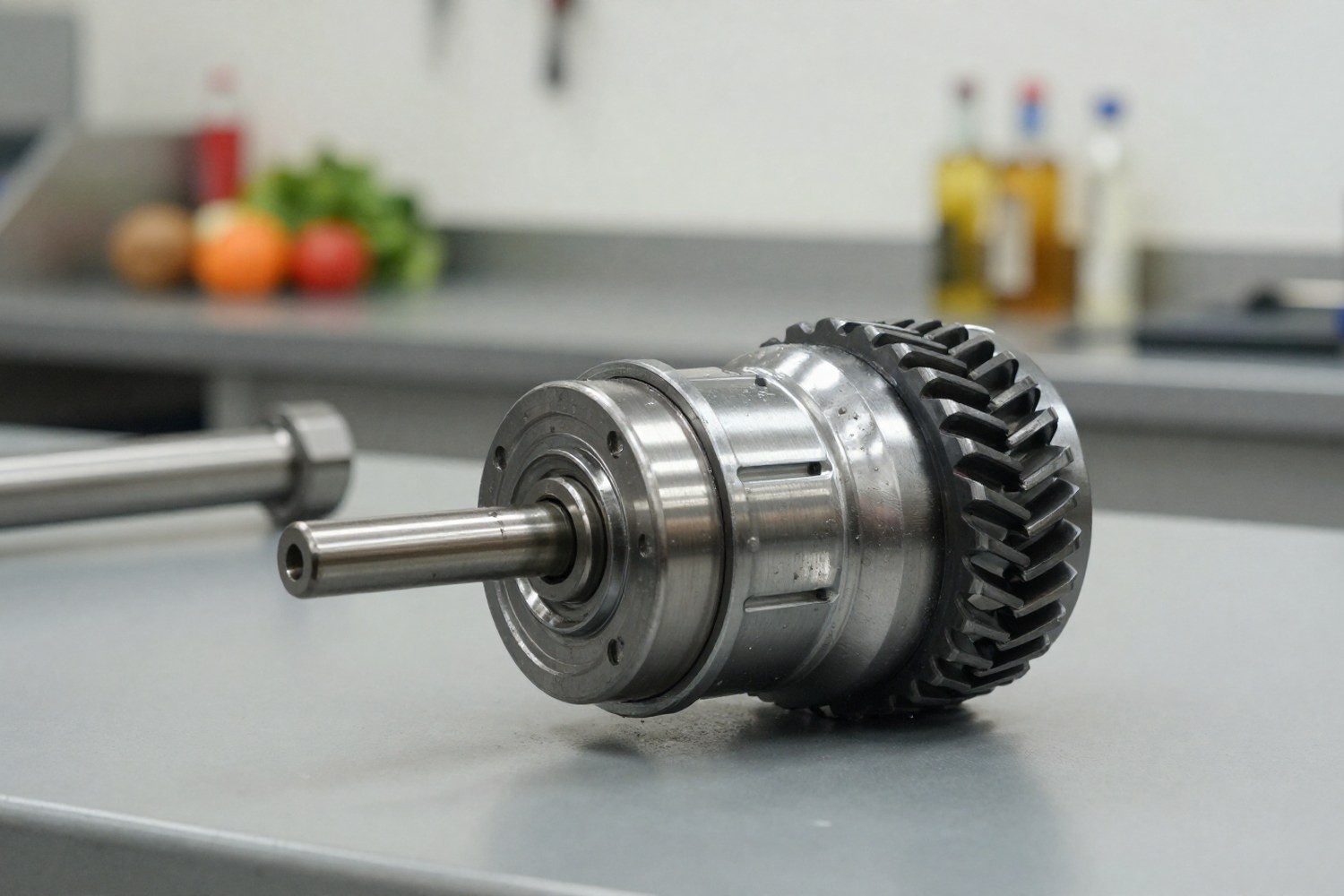

Обгонные муфты с защитой от перегрузки, механические узлы, которые ставят в системы с реверсивными нагрузками, инерционными приводами и требованиями к безопасности. Они передают крутящий момент в одном направлении и отключаются при заклинивании механизма или резком скачке нагрузки.
Назначение и принцип действия
Обгонная муфта вращение передаёт только в заданном направлении. В стандартном исполнении это делают клиновидные блокирующие элементы, ролики или шарики, между внутренней и внешней обоймой. В системах с высокой инерцией или риском заклинивания одного обгона мало: нужно защитить двигатель или редуктор от разрушения.
При превышении заданного порога момента муфта переходит из состояния жёсткого сцепления в проскальзывание или полную разобщение валов. Так сохраняется целостность дорогостоящих узлов, электродвигателей, валов, зубчатых передач, а удар принимает на себя муфта.
- Момент блокировки (Locking Torque): Максимальный момент, который муфта передаёт в рабочем направлении без проскальзывания.
- Момент обгона (Free-wheeling Torque): Сопротивление вращению в обратном направлении (обычно минимально).
- Момент срабатывания защиты (Slipping Torque): Порог, при котором включается механизм защиты.
Классификация и конструкции
Способ реализации защиты зависит от конструкции муфты. По типу блокирующих элементов и механизму разобщения выделяют три основные группы.
Роликовые обгонные муфты
Самый распространённый тип. Ролики клиновидной формы стоят в секционных углублениях внутренней обоймы. В рабочем режиме ролики под действием пружин заклиниваются в сужающемся зазоре между обоймами.
Реализация защиты: В роликовых муфтах за заклинивание отвечают калиброванные пружины. Если момент превышает расчётный, усилие на роликах преодолевает силу трения и сжатие пружины, начинается проскальзывание. В некоторых конструкциях используются фрикционные диски, которые при перегрузке проскальзывают и разблокируют ролики.
Храповые обгонные муфты
Собачки с асимметричным профилем взаимодействуют с зубчатым колесом. Этот тип выдерживает заметно большие нагрузки, чем роликовые аналоги, за счёт площади контакта собачки и зуба.
Реализация защиты: В храповых муфтах ставят откидные собачки. При перегрузке усилие на собачке превышает усилие удерживающей пружины, собачка откидывается и перестает зацепляться с зубьями, валы начинают вращаться относительно друг друга. Встречаются конструкции со срезными штифтами, которые разрушаются при критической нагрузке.
Шариковые обгонные муфты
Блокирующие элементы, сферические шарики. Они реагируют быстрее роликовых, работают бесшумно и обладают низким моментом инерции, поэтому подходят для высокоскоростных приводов.
Реализация защиты: Механизм встроен в сепаратор. При превышении момента шарики выталкиваются из зоны заклинивания в специальные каналы, разобщая обоймы. Процесс происходит мгновенно, без значительного проскальзывания, что снижает износ поверхностей.
| Тип муфты | Нагрузочная способность | Скорость вращения | Шумность | Механизм защиты | Регулируемость момента | Чувствительность к загрязнениям |
|---|---|---|---|---|---|---|
| Роликовая | Средняя / Высокая | До 5000 об/мин | Высокая (стук при срабатывании) | Пружинное заклинивание / Фрикция | Да (изменением усилия пружины) | Высокая |
| Храповая | Очень высокая | Низкая / Средняя | Средняя | Откидные собачки / Срезной элемент | Нет / Сложно (замена пружин) | Средняя |
| Шариковая | Низкая / Средняя | Высокая (до 10000+ об/мин) | Низкая | Выталкивание шариков в каналы | Да (в некоторых конструкциях) | Высокая |
Расчет параметров муфты
Подбор обгонной муфты с защитой от перегрузки требует расчёта двух параметров: номинального крутящего момента (рабочий режим) и предельного момента срабатывания защиты. Значения сравнивают с паспортными данными производителя.
Шаг 1. Расчет номинального момента
Номинальный момент задаётся мощностью привода и частотой вращения ведомого вала.
Где:
- Tnom, номинальный крутящий момент, Н·м;
- P, мощность привода, кВт;
- n, частота вращения, об/мин;
- 9549.3, коэффициент перевода единиц (из кВт·об/мин в Н·м).
Шаг 2. Учет динамических нагрузок
При пусках, остановках и ударных нагрузках момент превышает номинальный. Вводится коэффициент динамичности Kd.
Значение Kd зависит от типа привода:
- Электродвигатель с плавным пуском: 1.2 – 1.5;
- Электродвигатель с прямого пуском: 1.5 – 2.0;
- ДВС или гидромотор: 2.0 – 3.0;
- Конвейеры с крупногабаритными грузами: 2.5 – 4.0.
Шаг 3. Определение момента срабатывания защиты
Паспортный момент срабатывания Tmax должен превышать расчётный рабочий момент, но оставаться ниже предела прочности соединяемых валов. Вводят коэффициент запаса прочности Ks (Safety Factor).
Обычно Ks составляет 1.1 – 1.3. Если муфта служит предохранительным элементом для хрупких узлов, Ks берут ближе к 1.0, чтобы срабатывание происходило максимально близко к предельной нагрузке. При подборе из каталога выбирают муфту, у которой паспортный Tmax не меньше полученного расчётного значения.
Шаг 4. Учет инерционных нагрузок
При срабатывании защиты кинетическая энергия вращающихся масс (момент инерции J) превращается в тепловую энергию проскальзывания. Если инерция ведомой части велика, муфта может перегреться и выйти из строя даже при кратковременной перегрузке. Энергия проскальзывания рассчитывается как:
Где ω, угловая скорость (рад/с). Производительность муфты по энергии проскальзывания (указана в каталогах, Дж) должна превышать расчётную энергию E.
Материалы и конструктивные особенности
Надёжность обгонной муфты с защитой от перегрузки зависит от материалов и термообработки. Для роликовых муфт ключевой параметр, геометрия ролика, которая должна обеспечивать угол клина, превышающий угол трения.
Обоймы (внутренняя и внешняя)
Делают из цементуемых сталей, 18CrMo4, 20CrMoTi или 100Cr6 (аналог ШХ15). Поверхностная закалка ТВЧ даёт твёрдость 58–62 HRC для стойкости к износу, а вязкая сердцевина гасит ударные нагрузки.
Блокирующие элементы (ролики/шарики)
Изготавливают из высокоуглеродистой хромистой стали (например, 100Cr6). Материал нужен чистый, чтобы не пошли усталостные трещины. Форма ролика рассчитана с учётом угла трения, который зависит от смазки и материала. Угол клина ролика должен быть строго больше угла трения в паре «ролик-обойма».
Пружины и сепараторы
Пружины заклинивания делают из пружинной проволоки (60С2ХА, 55СГ2). Они должны держать упругость при нагреве, который возникает при проскальзывании. Сепараторы часто латунные, бронзовые или из армированного полимера, меньше трение и шум.
Смазка и уплотнения: При высоких температурах или агрессивных средах нужны синтетические смазки с высокой температурной стабильностью. Уплотнения, лабиринтные или контактные, не пускают абразивные частицы, которые нарушают кинематику заклинивания роликов и меняют угол трения.
Типичные ошибки проектирования
При проектировании узлов с обгонными муфтами инженеры повторяют одни и те же ошибки.
Ошибка 1: Игнорирование инерции ведомой части. Выбор муфты только по крутящему моменту без проверки энергоемкости проскальзывания ведёт к перегреву и заклиниванию муфты в режиме защиты, сбросить перегрузку после этого нельзя.
Ошибка 2: Неверный выбор момента срабатывания. Если момент защиты стоит близко к рабочему, муфта будет выключаться ложно при нормальных пусковых нагрузках. Если слишком высоко, валы не будут защищены.
Ошибка 3: Отсутствие учета угла трения. Неподходящая смазка или износ поверхностей меняют угол трения. Если он превысит угол клина ролика, муфта перестанет заклиниваться в прямом направлении. Слишком малый угол клина приводит к самопроизвольному срабатыванию защиты.
Области применения
Обгонные муфты с защитой от перегрузки применяют в следующих отраслях:
- Конвейерные системы: Защита от обратного хода груза при обрыве привода или заклинивании ленты. Муфта даёт ленте двигаться по инерции вниз, но блокирует приводной вал.
- Энергетика (ветрогенераторы): Защита главной трансмиссии от порывистого ветра. Муфта выключается при превышении момента на лопастях, спасая редуктор.
- Автомобильная промышленность: Стартерные муфты (муфта Бендикса), классический пример. Момент передаётся от стартера на маховик, но при запуске двигателя муфта отключается, защищая вал от разрушения высокими оборотами.
- Упаковочное и текстильное оборудование: Точная подача материала и защита приводов от обрыва нити или замятия упаковки.
Важно: Обгонные муфты не заменяют предохранительные муфты срезного типа при экстремальных ударах. Они рассчитаны на повторяющиеся перегрузки и защиту от обратного хода. Для однократных критических ударов подходят срезные муфты или механические ограничители.
