Краткое содержание
- Обгонная муфта, механический узел, передающий крутящий момент только в одном направлении.
- Блокировка происходит за счет заклинивания роликов или спрэгов между внутренним и наружным кольцами.
- Основное условие работы: угол клина (α) должен быть меньше угла трения (φ).
- Спрэговые конструкции предпочтительны для высокоскоростных и высоконагруженных узлов.
- В автомобилях применяются в стартерах, АКПП, приводе генератора и системах полного привода.

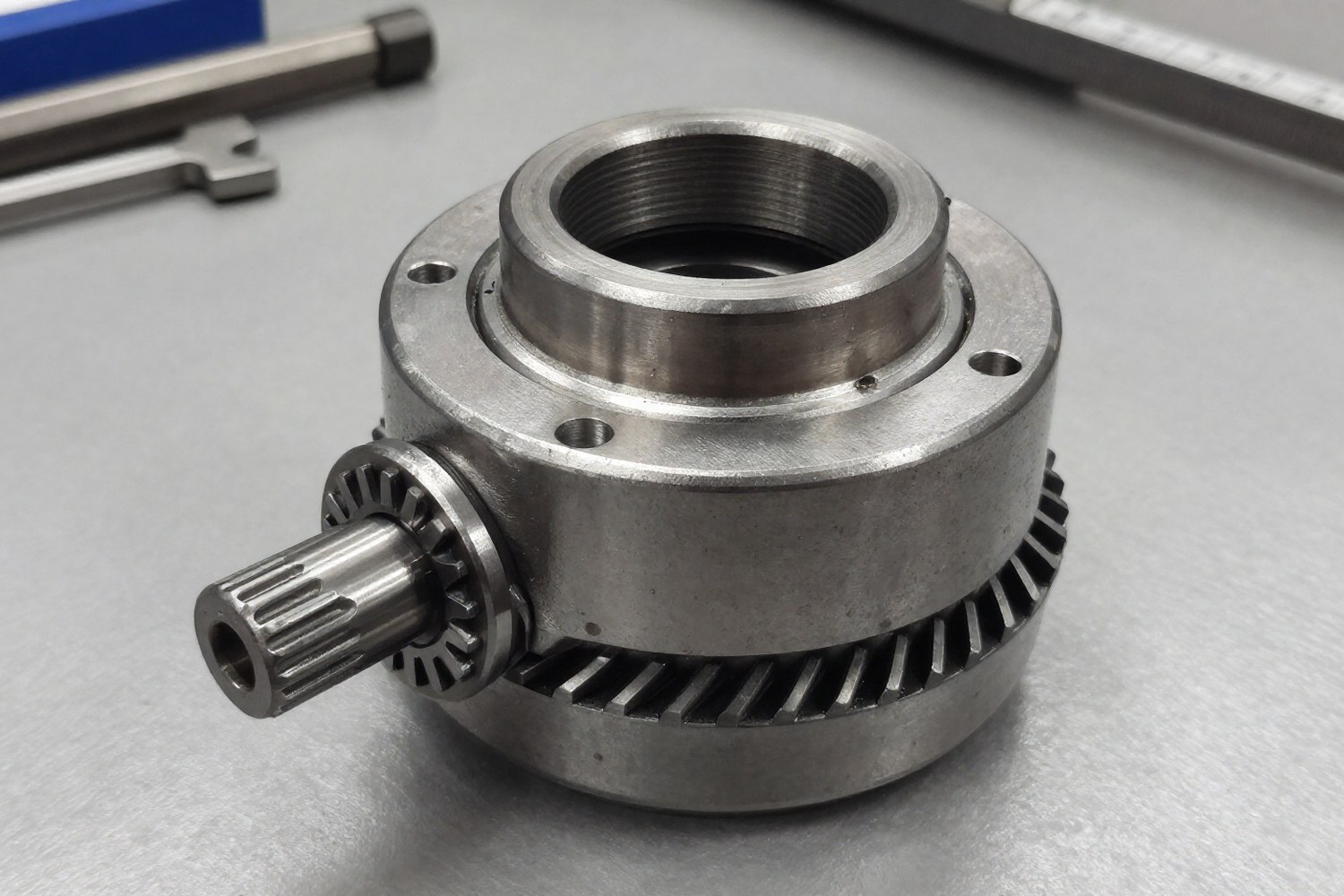

Обгонная муфта, или муфта свободного хода, передаёт крутящий момент от ведущего вала к ведомому в одном направлении и обеспечивает свободное вращение в обратном. В автомобиле такие устройства защищают стартер от перегрузок, управляют планетарными рядами в автоматических коробках, гасят крутильные колебания в приводе генератора и распределяют тягу в системах полного привода.
Определение и физика работы
Принцип работы обгонной муфты основан на самоторможении. Конструкция состоит из двух основных колец: внутреннего (ведущего) и наружного (ведомого). В зазоре между ними расположены блокирующие элементы, ролики, шарики или клиновидные спрэги, которые под действием пружин или собственной геометрии прижимаются к рабочим поверхностям.
При вращении ведущего кольца в рабочем направлении блокирующие элементы перекатываются по наклонным стенкам паза и заклинивают между кольцами. Возникает жёсткая кинематическая связь, и крутящий момент передаётся на ведомый вал. Если ведомый вал начинает вращаться быстрее ведущего или вращение происходит в обратном направлении, блокирующие элементы выкатываются из зоны зажатия, и муфта переходит в режим свободного хода.
Для надёжной передачи момента угол клина (α) должен быть меньше угла трения (φ). Если α > φ, муфта не заблокируется и будет проскальзывать под нагрузкой.
Условие самоблокировки выражается неравенством:
Где:
- α, угол клина, определяемый геометрией паза;
- φ, угол трения, зависящий от коэффициента трения материалов (φ = arctg μ).
Тангенциальная сила Ft, создающая крутящий момент, связана с нормальной силой Fn следующим образом:
Чем меньше угол α, тем выше нагрузочная способность муфты, однако тем строже требования к точности изготовления и качеству смазки. В автомобильных узлах угол клина обычно выбирают в диапазоне 3–8°.
Классификация конструкций
По форме блокирующих элементов и геометрии паза обгонные муфты делятся на несколько основных типов, каждый из которых имеет свои кинематические особенности и области применения.
Роликовые обгонные муфты
Наиболее распространённый тип. Цилиндрические ролики размещаются в трапециевидных пазах между кольцами. Ролики удерживаются в зоне зажатия пружинами или силой тяжести (в горизонтальных узлах). При вращении кольца ролики перекатываются по наклонным стенкам паза, и сила зажатия растёт пропорционально передаваемой нагрузке. Эти муфты надёжны и просты в производстве.
Храповые (спрэговые) муфты
Используют клиновидные элементы, спрэги (sprags). Асимметричная форма спрэгов обеспечивает быстрое срабатывание: минимальный угол поворота до блокировки составляет 1–3°. Муфты выдерживают более высокие пиковые нагрузки по сравнению с роликовыми.
Шариковые обгонные муфты
В качестве блокирующих элементов используются шарики. Конструкция проще в изготовлении, но из-за точечного контакта шариков с поверхностями колец их нагрузочная способность ниже, чем у роликовых и спрэговых. Применяются в малонагруженных узлах или в составе сложных подшипниковых механизмов.
Кулачковые муфты
Работают за счёт механического зацепа зубьев (собачек), а не трения. Угол проскальзывания в них практически нулевой, однако для включения требуется предварительное совмещение зубьев. Поэтому в системах, требующих мгновенной автоматической блокировки на ходу, они применяются реже.
Сравнительный анализ типов
Выбор типа обгонной муфты зависит от соотношения нагрузочной способности, максимальной скорости вращения, стоимости и сложности изготовления.
| Параметр | Роликовые | Спрэговые (храповые) | Шариковые |
|---|---|---|---|
| Нагрузочная способность | Высокая | Очень высокая | Средняя |
| Максимальная скорость | До 10 000 об/мин | Высокая (зависит от диаметра) | До 15 000 об/мин |
| Угол заклинивания | 3–8° | 1–3° | 2–5° |
| КПД (при блокировке) | 96–98% | 95–97% | 94–96% |
| Сложность изготовления | Средняя | Высокая | Низкая |
Расчет параметров и материалы
При проектировании обгонной муфты учитывают не только статические нагрузки, но и кинематику на высоких скоростях. Для роликовых муфт ключевым ограничением являются центробежные силы.
На высоких оборотах центробежная сила выталкивает ролики из паза, уменьшая силу зажатия. Это может привести к проскальзыванию муфты даже при нормальной нагрузке. У спрэговых муфт этот эффект выражен слабее благодаря асимметричной форме элементов, поэтому их предпочтительно использовать в высокоскоростных узлах.
При выборе угла клина необходимо учитывать изменение коэффициента трения (μ) в зависимости от температуры и типа смазки. Повышение температуры обычно снижает μ, поэтому для сохранения условия самоторможения угол α выбирают с запасом, уменьшая его в высокотемпературных режимах.
Блокирующие элементы подвергаются цементации и закалке, поверхностная твёрдость составляет 58–62 HRC, что обеспечивает устойчивость к контактно-усталостным разрушениям. Кольца изготавливаются из легированных сталей (например, 100Cr6, 40CrNiMo) с высокой прочностью на изгиб. Стандарты качества (например, ISO 6336 для нагрузочной способности) регламентируют допуски на посадку и зазоры, влияющие на время срабатывания.
Расчет крутящего момента
Несущую способность муфты оценивают по формуле, связывающей крутящий момент с геометрией и силами трения:
Где r, радиус действия блокирующих элементов. При проектировании учитывают допуски на посадку и зазоры, так как они напрямую влияют на время срабатывания и надёжность блокировки.
Применение в автомобильных системах
Обгонные муфты устанавливаются во множестве узлов современного автомобиля.
Стартерная система (Бендикс)
Обгонная муфта стартера, в инженерной литературе часто обозначаемая как бендикс, передаёт крутящий момент от электродвигателя к маховику двигателя внутреннего сгорания. После запуска двигателя скорость маховика значительно превышает скорость стартера. В этот момент муфта разблокируется, маховик начинает вращаться свободно, якорь стартера защищён от перегрузок и разрушения.
В стартерах чаще всего применяются роликовые муфты благодаря их надёжности, высокой нагрузочной способности и относительной простоте конструкции.
Автоматические трансмиссии (АКПП)
В планетарных рядах АКПП обгонные муфты работают как односторонние тормоза или муфты. Они блокируют определённые элементы планетарного механизма (солнечное колесо, корпус), позволяя другим вращаться свободно, что обеспечивает автоматическое переключение передач в некоторых режимах без участия фрикционных муфт.
Обгонные муфты также устанавливаются в гидротрансформаторах, где они блокируют реактор (статор), не допуская рециркуляции потока жидкости и повышая КПД преобразователя момента на высоких скоростях.
Муфты генератора и навесного оборудования
Обгонная муфта шкива генератора (RIB, Rotor Inertia Bypass) устанавливается между валом генератора и шкивом. Она гасит крутильные колебания коленчатого вала. При ускорении двигателя шкив и ротор вращаются синхронно. При резком сбросе газа или неравномерности вращения шкив продолжает крутиться по инерции, не передавая ударную нагрузку на вал генератора. Это снижает износ приводного ремня и подшипников генератора.
Системы полного привода (AWD/4WD)
В некоторых системах полного привода обгонные муфты используются для подключения задней оси при пробуксовке передних колёс или для компенсации разницы скоростей при повороте. В современных автомобилях чаще применяются многодисковые муфты с электронным управлением, они позволяют точнее дозировать момент.
Эксплуатация и диагностика
Обгонные муфты не требуют регулярного обслуживания, однако их неисправности могут привести к серьёзным последствиям. При монтаже используются специальные высокотемпературные консистенты, которые не влияют на коэффициент трения в зоне зажатия.
Признаки неисправности
- Скрежет или хруст при запуске двигателя (стартер не разблокируется вовремя).
- Вибрация и шум от генератора на холостых оборотах (разрушение роликов или пружин).
- Пробуксовка ремня навесного оборудования.
Типичные причины отказа
- Износ рабочих поверхностей колец.
- Деформация или поломка блокирующих элементов.
- Высыхание или загрязнение смазки.
- Перегрев, изменяющий свойства материалов.
Диагностика обгонной муфты проста: проверяют вращение в обоих направлениях. Рабочая муфта свободно вращается в одну сторону и жёстко блокируется в другую. Заедание или проскальзывание в рабочем направлении, основание для замены узла.
