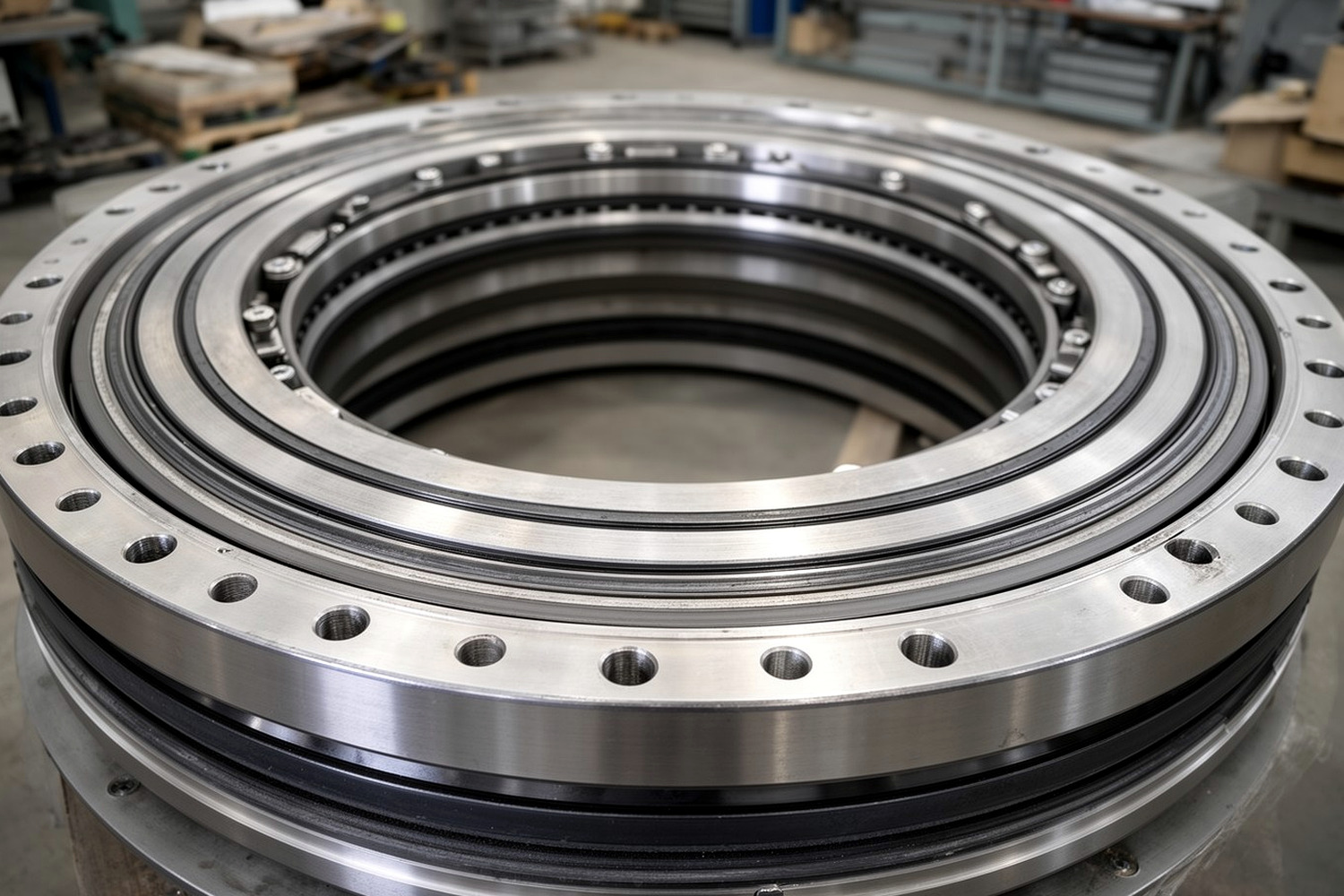

Опорно-поворотные устройства для сельскохозяйственной техники

Опорно-поворотное устройство (ОПУ), или поворотный подшипник, — это крупногабаритный подшипниковый узел, обеспечивающий вращение одной части конструкции относительно другой при передаче значительных нагрузок. В сельском хозяйстве ОПУ являются критическим узлом для зерноуборочных комбайнов, поворотных платформ тракторов, опрыскивателей и погрузчиков.

В отличие от промышленных станков, где ОПУ работают в контролируемой среде, сельхозтехника подвергается воздействию абразивной пыли, влаги, удобрений и пестицидов. Кроме того, характер нагрузок — ударный и переменный, что требует особого подхода к выбору материалов, уплотнений и расчету ресурса.

Купить по теме

LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л
0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л
12 950 ₽ Без НДС

Ключевые параметры подбора:

Тип тел качения: ролики (высокая грузоподъемность, комбайны), шарики (точность, опрыскиватели).
Количество рядов: 1 ряд — легкие узлы, 2 ряда — универсальные, 3 ряда — тяжелые нагрузки.
Защита: класс IP54–IP65, наличие зубчатого венца для передачи крутящего момента.

Специфика эксплуатации ОПУ в сельском хозяйстве

Условия работы сельхозтехники кардинально отличаются от промышленных цехов. Основные факторы, сокращающие ресурс ОПУ:

Абразивное загрязнение: почва, песок и растительные остатки проникают через уплотнения, вызывая износ дорожек качения и сепараторов.
Агрессивная среда: контакт с удобрениями, пестицидами и гербицидами требует использования коррозионностойких сталей (например, 18ХГТ) и специальных покрытий.
Ударные нагрузки: работа на неровном рельефе и при транспортировке создает пиковые нагрузки, превышающие статические расчетные.
Сезонность: длительные периоды простоя требуют надежной консервации и устойчивости смазки к расслоению.

Важно: В отличие от кранового оборудования, где ОПУ работают преимущественно в статике или при медленном вращении, сельхозтехника подвергается вибрациям и ударам даже при неподвижной платформе (например, при работе молотилки комбайна). Это требует использования уплотнений с высокой герметичностью и смазок с противозадирными присадками.

Схема распределения нагрузок: осевая (F_a), радиальная (F_r) и опрокидывающий момент (M).

Классификация опорно-поворотных устройств

ОПУ для сельхозтехники классифицируются по типу тел качения, количеству рядов и наличию зубчатого венца.

По типу тел качения

Шариковые ОПУ

Характеристики: Точечная линия контакта. Меньшее сопротивление вращению, способность компенсировать небольшие перекосы.

Применение: Опрыскиватели, поворотные платформы легкой техники, узлы с высокими требованиями к точности позиционирования.

Роликовые ОПУ

Характеристики: Линейная линия контакта. Высокая грузоподъемность и жесткость, устойчивость к ударам.

Применение: Зерноуборочные комбайны, погрузчики, тяжелые навесные системы, где преобладают радиальные нагрузки.

По количеству рядов тел качения

Тип ОПУ	Конструкция	Назначение в сельхозтехнике
Однорядные	Один ряд шариков или роликов	Легкие узлы, малые диаметры, низкие нагрузки (малые поворотные столы).
Двухрядные	Два ряда (шарики + ролики или два ряда шариков)	Универсальное решение. Принимают осевые и радиальные нагрузки одновременно. Стандарт для большинства тракторов и комбайнов.
Трехрядные	Три ряда (осевой, радиальный, роликовый)	Тяжелая техника. Максимальная грузоподъемность и устойчивость к опрокидывающим моментам.

Требования к материалам и защите

В агрессивных условиях применяют специальные материалы и покрытия.

Материал колец: Стандартная цементуемая сталь (например, 20ХНЗА или 18ХГТ). Для агрессивных сред (контакт с химикатами) применяются стали с повышенной коррозионной стойкостью или наносится гальваническое покрытие (цинк, никель).
Уплотнения: Используются многосегментные уплотнения с щеточными элементами или латунными кольцами. Класс защиты должен быть не ниже IP54, для опрыскивателей и техники, работающей в пыльных условиях, IP65.
Смазка: Применяются литиево-кальциевые комплексы (NLGI 2-EP) с высокой водостойкостью и адгезией. Смазка должна выдерживать температуры от -40°C до +120°C и содержать антикоррозионные присадки.

Рекомендация: При проектировании узлов, контактирующих с удобрениями, избегайте использования незащищенной стали. Коррозия на дорожках качения приводит к образованию питтингов, которые становятся очагами усталостного разрушения.

Методика расчета нагрузок

Расчет ОПУ производится по ГОСТ 18855-2013 (Подшипники качения крупногабаритные. Расчет на долговечность). Процесс включает определение эквивалентных нагрузок и проверку на статическую прочность.

Внимание: Приведенные ниже формулы являются базовыми для предварительного подбора. Точные коэффициенты X, Y и Y₀ зависят от конкретного типа подшипника и должны браться из каталогов производителей. Окончательный расчет требует верификации инженером-конструктором.

1. Расчет эквивалентной динамической нагрузки (P_e)

На ОПУ действуют одновременно осевая (F_a), радиальная (F_r) и опрокидывающий момент (M). Их приводят к единому эквивалентному значению для расчета ресурса.

P_e = X · F_r + Y · F_a

Где:

P_e — эквивалентная динамическая нагрузка (кН);
F_r — фактическая радиальная нагрузка (кН);
F_a — фактическая осевая нагрузка (кН);
X, Y — коэффициенты радиальной и осевой нагрузки (зависят от типа ОПУ и соотношения нагрузок, берутся из каталогов).

Опрокидывающий момент M учитывается косвенно через увеличение осевой нагрузки на наиболее нагруженные тела качения или через специализированные коэффициенты для многорядных подшипников.

2. Проверка на статическую грузоподъемность (C₀)

Для сельхозтехники, подверженной ударам, критически важно проверить статический запас прочности. Максимальная статическая нагрузка (P₀) не должна превышать допустимую.

C₀ ≥ P₀ · k_s

Где:

C₀ — базовая статическая грузоподъемность (кН);
P₀ — эквивалентная статическая нагрузка (кН);
k_s — коэффициент запаса статической прочности. Для сельхозтехники с ударными нагрузками рекомендуется k_s = 1.5–2.0.

3. Расчет номинального срока службы (L_10h)

Номинальный ресурс рассчитывается в моточасах с учетом специфики эксплуатации. В ГОСТ 18855-2013 используются стандартные коэффициенты условий эксплуатации (a_iso).

L_10h = (C / P_e)^p · (16667 / n) · a_iso · a₁

Где:

C — базовая динамическая грузоподъемность (кН);
p — показатель степени: 3 для шариковых, 10/3 для роликовых ОПУ;
n — частота вращения (об/мин);
a_iso — коэффициент условий эксплуатации (для тяжелых условий, запыленности, перепадов температур принимается в диапазоне 0.5–0.8);
a₁ — коэффициент надежности (зависит от требуемой вероятности безотказной работы).

Тип сельхозтехники	Рекомендуемый тип ОПУ	Обоснование
Зерноуборочные комбайны	Двухрядные роликовые	Высокие радиальные нагрузки, вибрация, необходимость защиты от зерна и пыли.
Тракторы (поворотные узлы)	Двухрядные шариковые/роликовые	Универсальность, баланс между грузоподъемностью и точностью.
Опрыскиватели	Однорядные шариковые (усиленные)	Низкие нагрузки, критична защита от химикатов и влаги.
Погрузчики и фронтальные машины	Трехрядные роликовые	Максимальная устойчивость к опрокидывающим моментам и ударам.

Монтаж и допуски

До 30% отказов ОПУ связаны с ошибками монтажа. Сельхозтехника часто работает с перекосами рам, что требует особого внимания к соосности.

Плоскостность: Монтажные поверхности должны быть обработаны с допуском плоскостности не более 0.05–0.1 мм на 1000 мм диаметра (согласно ISO 1101). Для крупных ОПУ (диаметр более 1 м) допуск может быть доведен до 0.15 мм, но требует жесткости конструкции.
Соосность: Перекос осей вращения не должен превышать 0.05 мм. Используйте регулировочные шайбы под опорной поверхностью.
Крепеж: Болты крепления затягивайте с моментом, указанным в каталоге, с обязательной фиксацией (контргайки, фиксаторы резьбы). Вибрация в сельхозтехнике быстро ослабляет стандартные соединения.

Совет: При замене ОПУ на старой технике не используйте старые болты. Вибрационные нагрузки снижают их прочность, и повторное использование может привести к обрыву крепежа в работе.

Техническое обслуживание

График обслуживания ОПУ в сельском хозяйстве должен быть жестким из-за агрессивной среды.

Вид обслуживания	Периодичность	Операции
Ежедневное	Перед началом смены	Визуальный осмотр уплотнений, проверка на наличие утечек смазки, отсутствие посторонних шумов.
ТО-1	50–100 моточасов	Промывка масленок, подпрессовка свежей смазки, проверка затяжки крепежа.
ТО-2	500 моточасов	Полная ревизия, проверка зазоров, при необходимости, полная замена смазки.
Сезонное	Перед хранением	Очистка от грязи, нанесение консервационной смазки на открытые поверхности, проверка герметичности.

Практический пример расчета

Задача: Подобрать ОПУ для поворотной платформы сельскохозяйственного погрузчика.

Исходные данные:

Масса поворотной части: 2800 кг;
Максимальная грузоподъемность: 1500 кг;
Максимальный вылет стрелы: 3.5 м;
Условия: средняя запыленность, сезонная работа.

Расчет:

Осевая нагрузка (F_a): Суммарный вес с учетом динамического коэффициента (1.2).
F_a = (2800 + 1500) · 9.81 · 1.2 ≈ 50.6 кН.
Опрокидывающий момент (M):
M = 1500 · 9.81 · 3.5 · 1.2 ≈ 61.8 кН·м.
Эквивалентная статическая нагрузка (P₀): Для роликового ОПУ с диаметром среднего D_m = 800 мм и коэффициентом Y₀ = 2.0:
P₀ = F_a0 + Y₀ · (M / (D_m/2)). Упрощенно, учитывая момент как добавочную осевую нагрузку:
P₀ ≈ 50.6 + 2.0 · (61.8 / 0.8) ≈ 204.9 кН.
Требуемая статическая грузоподъемность (C₀): При коэффициенте запаса k_s = 1.5:
C₀ ≥ 204.9 · 1.5 ≈ 307.4 кН.

Результат: Требуется двухрядное роликовое ОПУ с внешним диаметром 800–900 мм и статической грузоподъемностью не менее 310 кН. Рекомендуется модель с усиленными уплотнениями (IP65) и зубчатым венцом для передачи крутящего момента.

Заключение

ОПУ для сельхозтехники подбирают по статической грузоподъемности с учётом ударных нагрузок. Для запылённых условий принимают a_iso ≤ 0.8. Запас по C₀ — не менее 20 % расчётного значения.
