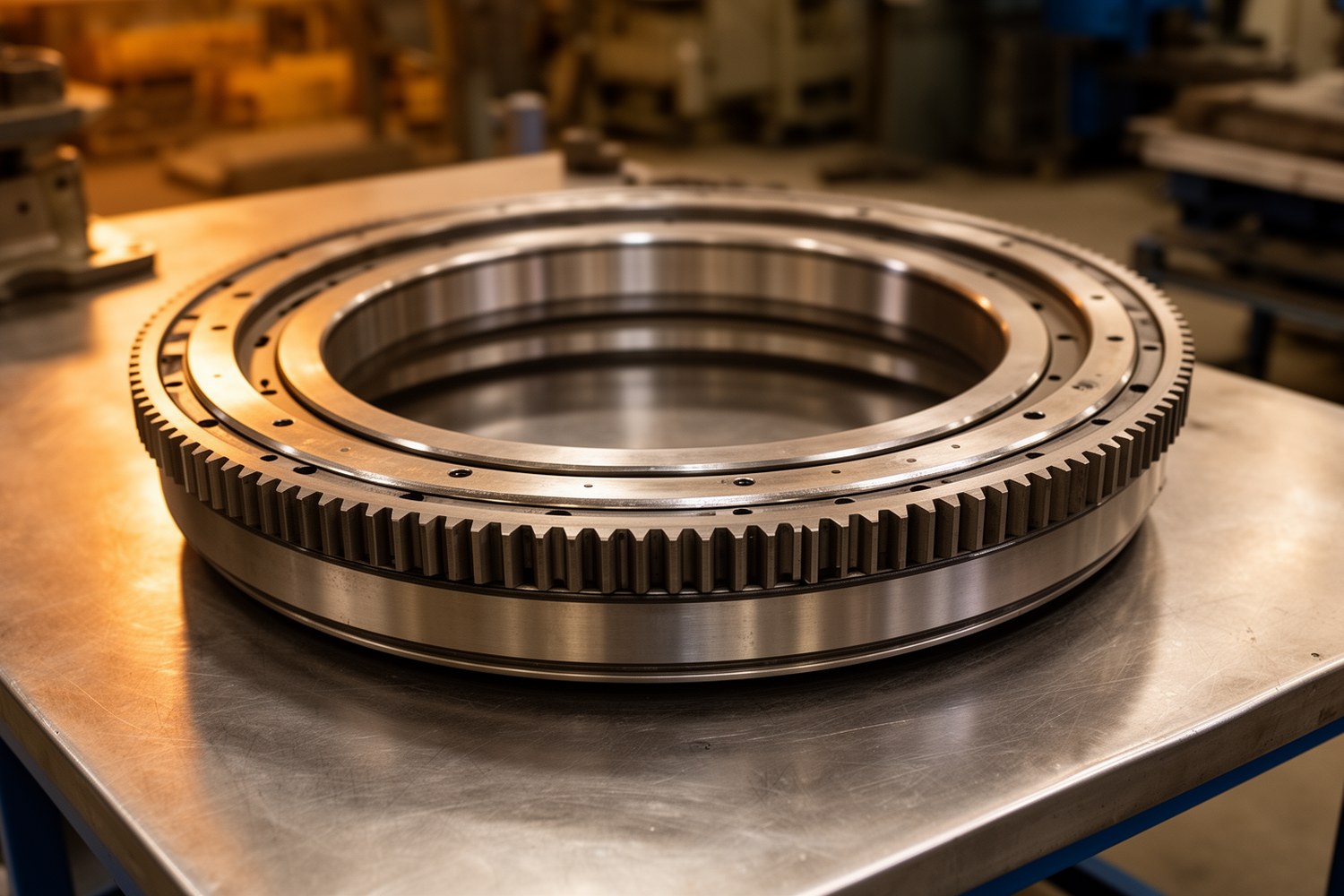

Опорно-поворотное устройство (ОПУ) для высоких температур — это поворотный подшипниковый узел, в котором нагрев заметно влияет на геометрию, смазку, уплотнения и прочность деталей. В отличие от стандартного ОПУ, здесь нельзя ограничиться проверкой грузоподъемности: нужно учитывать тепловое расширение колец, изменение зазоров, поведение смазочного материала, стойкость сепараторов, крепежа и зубчатого венца.
- Температурные границы для ОПУ не универсальны: они зависят от материала, смазки, скорости вращения, нагрузки, среды и длительности нагрева.
- При проектировании оценивают тепловые деформации и режим смазки, затем подбирают материалы, уплотнения, зазоры и способ охлаждения.
- Расчет ресурса без данных по нагрузкам, скорости, температурным циклам и загрязненности среды остается ориентировочным.
Что такое высокотемпературное ОПУ
ОПУ воспринимает осевые, радиальные и опрокидывающие нагрузки, одновременно обеспечивая вращение одной части оборудования относительно другой. Такие узлы применяют в металлургическом, энергетическом, стекольном, нефтехимическом и тяжелом технологическом оборудовании, где рядом находятся печи, сушильные камеры, горячие газы, расплавы или нагретые конструкции.
Высокотемпературное исполнение отличается от стандартного несколькими группами решений: теплостойкими материалами колец и тел качения, специально рассчитанными тепловыми зазорами, стойкой к окислению смазкой, уплотнениями с подходящим температурным пределом, теплоэкранами, охлаждением и более частым контролем состояния.
ОПУ для высоких температур не выбирают только по максимальной температуре окружающей среды. Температура воздуха, корпуса, зубчатого венца и зоны дорожек качения может заметно различаться, поэтому в расчете важна фактическая температура критических деталей.
Как температура влияет на работу ОПУ
Нагрев меняет размеры деталей, механические свойства материалов и режим трения. Внутреннее и наружное кольца могут иметь разную температуру, разный диаметр и разные коэффициенты линейного теплового расширения. Из-за этого расчетный зазор в зоне качения либо увеличивается, либо уменьшается. При неблагоприятном сочетании факторов растут трение, момент проворачивания и риск заклинивания.
Одновременно снижаются предел текучести, твердость, модуль упругости и усталостная стойкость стали. Дорожки качения становятся чувствительнее к контактным напряжениям, а смазка быстрее теряет вязкость, окисляется или коксуется. Уплотнения часто оказываются ограничивающим элементом: эластомер может сохранить форму, но потерять эластичность и герметичность.
| Элемент ОПУ | Что меняется при нагреве | Возможное последствие |
|---|---|---|
| Кольца ОПУ | Тепловое расширение, снижение жесткости, локальные деформации | Изменение зазора, перекос дорожек, рост контактных напряжений |
| Тела качения | Снижение твердости и усталостной стойкости | Выкрашивание, задиры, ускоренный износ |
| Сепаратор | Потеря прочности или геометрической стабильности | Нарушение распределения тел качения, шум, заклинивание |
| Смазка | Падение вязкости, окисление, испарение легких фракций | Рост трения, сухой контакт, отложения в каналах подачи |
| Уплотнения | Старение, усадка, потеря эластичности | Попадание пыли и окалины, утечка смазки |
| Крепеж | Изменение предварительного натяга | Ослабление соединения или перегрузка болтов |
| Зубчатый венец | Тепловое расширение и изменение смазочного режима | Нарушение пятна контакта, шум, износ зубьев |
Температурные режимы эксплуатации
Жестких универсальных границ для высокотемпературных ОПУ нет. Один и тот же нагрев может быть допустимым для стального узла с циркуляционной смазкой и критичным для конструкции с обычной пластичной смазкой и эластомерным уплотнением.
| Режим | Ориентировочный уровень | Что обычно проверяют |
|---|---|---|
| Умеренно повышенный | Примерно до 80–120 °C в зоне узла | Паспорт смазки, ресурс уплотнений, сокращение интервала обслуживания |
| Высокотемпературный | Выше возможностей стандартной смазки и обычных эластомерных уплотнений, часто от 120 °C и выше | Тепловые зазоры, материалы колец и тел качения, автоматическую смазку, теплоэкраны |
| Экстремальный | Режимы, где требуются спецматериалы, твердые покрытия, охлаждение или циркуляционная смазка | Термомеханическую модель, стойкость крепежа, уплотнения без обычных эластомеров, мониторинг |
Эти значения используют только как практическую опору. Рабочий предел конкретного поворотного подшипника для высоких температур задают по конструкции ОПУ, материалам, смазке, уплотнениям и данным производителя.
Выбор материалов
Материалы выбирают не только по максимальной температуре, но и по совместимости коэффициентов теплового расширения. Если наружное кольцо, внутреннее кольцо, тела качения, посадочные поверхности и крепеж расширяются по-разному, зазор и предварительный натяг будут изменяться непредсказуемо.
Для колец применяют углеродистые, легированные и теплостойкие стали, а в более жестких условиях используют инструментальные, дисперсионно-твердеющие или жаропрочные сплавы. Для тел качения важны твердость, стабильность структуры и сопротивление усталостным повреждениям. Керамические тела качения могут снижать теплопередачу и сохранять твердость при нагреве, но требуют проверки контактных напряжений и совместимости с дорожками.
Сепараторы подбирают по прочности, трению и стабильности формы при нагреве. В высокотемпературных узлах чаще применяют металлические сепараторы или специальные теплостойкие материалы, а полимерные решения допускают только в пределах их паспортной температуры.
Крепеж и посадочные поверхности. Болтовое соединение должно сохранять предварительный натяг после нагрева и охлаждения. Для этого проверяют класс прочности болтов при рабочей температуре, длину болтов, жесткость основания, плоскостность посадочных поверхностей и риск релаксации напряжений после термоциклов.
| Температурный уровень | Кольца и дорожки | Тела качения | Сепараторы и покрытия |
|---|---|---|---|
| Умеренно повышенный | Углеродистые и легированные стали с проверкой твердости после нагрева | Подшипниковые стали при соблюдении температурного предела | Металлические или теплостойкие полимерные сепараторы, противоизносные покрытия по необходимости |
| Высокотемпературный | Теплостойкие легированные стали, поверхностное упрочнение | Теплостойкие подшипниковые стали или гибридные пары | Стальные, бронзовые, латунные сепараторы, покрытия TiN, CrN, MoS₂ при совместимости |
| Экстремальный | Жаропрочные стали и никелевые сплавы после отдельной проверки прочности | Специальные стали или керамика | Металлические сепараторы, твердые смазочные покрытия, решения без обычных эластомеров |
Смазка и уплотнения
Смазка в высокотемпературном ОПУ снижает трение, отводит часть тепла, защищает дорожки качения от задиров и ограничивает коррозию. При нагреве вязкость падает, масляная пленка истончается, а окисление ускоряется. Поэтому стандартная пластичная смазка может быть непригодна даже при достаточной несущей способности металла.
| Тип смазочного решения | Где применяют | Ограничения |
|---|---|---|
| Синтетические PAO и эфирные масла | Умеренно повышенные и часть высокотемпературных режимов | Нужна проверка совместимости с загустителем, присадками и уплотнениями |
| PFPE-смазки | Горячие и химически агрессивные среды | Высокая стоимость, особые требования к совместимости и очистке узла |
| Силиконовые смазки | Широкий температурный диапазон при умеренных нагрузках | Обычно слабее по противоизносным свойствам |
| Полимочевинные смазки | Длительная эксплуатация ОПУ при повышенной температуре | Требуют проверки смешиваемости с ранее применявшейся смазкой |
| Твердые покрытия MoS₂, WS₂, графит | Кратковременные или экстремальные режимы, где жидкая пленка нестабильна | Ограниченный ресурс покрытия, сложность восстановления без разборки |
| Циркуляционная смазка | Длительная работа с тепловой нагрузкой | Нужны насос, фильтрация, охлаждение и контроль состояния масла |
Уплотнения выбирают по температуре, химической среде, пыли, окалине и допустимому трению. В горячих зонах часто переходят от обычных контактных эластомерных уплотнений к фторэластомерам, перфторэластомерам, графитовым элементам, лабиринтным системам или металлическим решениям. Для смазок, уплотнений и материалов нужно сверяться с паспортами и ограничениями производителя ОПУ.

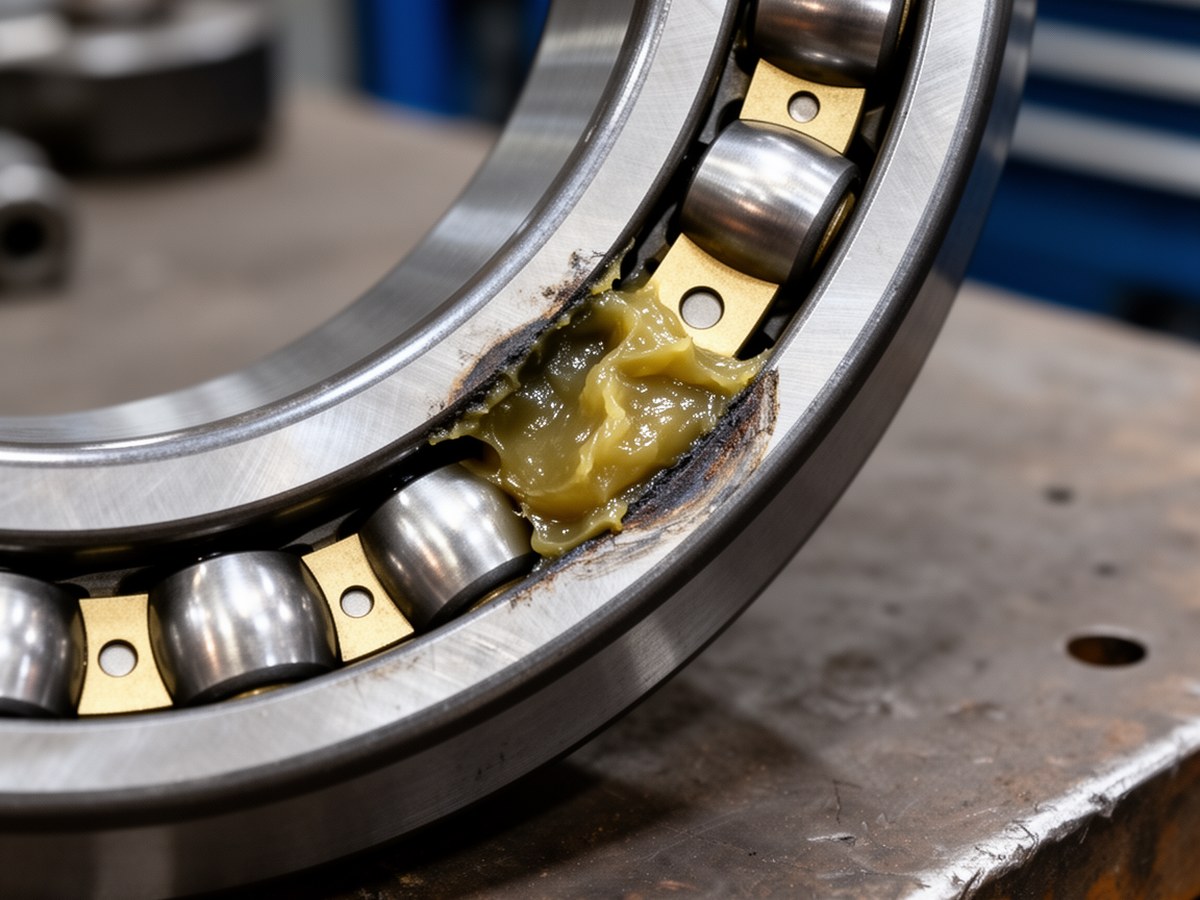

Зона качения и смазочный слой
Изображение уместно рядом с разделом о смазке, потому что показывает элементы, наиболее чувствительные к перегреву.
Конструктивные меры для высоких температур
Сначала определяют источник тепла и путь его передачи к кольцам, дорожкам качения, смазке и крепежу. Затем выбирают меры, которые сохраняют геометрию узла, смазочную пленку и защиту от загрязнений. На практике применяют увеличенные тепловые зазоры, компенсационные посадки, разгрузку от перекосов, теплоэкраны, дистанционные проставки, охлаждаемые корпуса и контролируемую подачу смазки.
| Мера | Задача | Когда особенно полезна |
|---|---|---|
| Увеличенный тепловой зазор | Компенсировать расширение колец и тел качения | При неравномерном нагреве внутреннего и наружного кольца |
| Материалы с близким расширением | Снизить внутренние напряжения и уход зазора | При крупных диаметрах и длительных температурных циклах |
| Теплоэкран | Уменьшить лучистый нагрев от печи или горячей зоны | При локальном внешнем источнике тепла |
| Воздушное или жидкостное охлаждение | Стабилизировать температуру дорожек и смазки | При длительном режиме и высокой тепловой нагрузке |
| Автоматическая смазка | Сократить риск работы без смазочной пленки | При трудном доступе и быстром старении смазки |
| Датчики температуры и момента | Обнаружить перегрев, рост трения и начало заклинивания | Для ответственных узлов с дорогим простоем |
Типовые неисправности
Отказы высокотемпературных ОПУ редко связаны только с одним фактором. Чаще сочетаются перегрев, недостаточная смазка, загрязнение, перекос посадочных поверхностей и изменение предварительного натяга крепежа.
| Неисправность | Вероятные причины | Что проверять |
|---|---|---|
| Заклинивание | Уменьшение зазора при нагреве, перекос, потеря смазочной пленки | Температуру колец, момент проворачивания, зазор, посадочные поверхности |
| Задиры дорожек качения | Недостаточная вязкость смазки, загрязнение, перегрузка | Состояние смазки, наличие частиц, контактные напряжения |
| Потеря предварительного натяга | Тепловое расширение корпуса и болтов, релаксация напряжений, неверная затяжка | Момент затяжки, длину болтов, температурный режим крепежа |
| Разрушение уплотнений | Превышение температурного предела, химическое воздействие, абразив | Материал уплотнения, фактическую температуру, загрязненность среды |
| Неравномерный износ зубчатого венца | Термический перекос, неправильное пятно контакта, сухое зацепление | Соосность, зазор в зацеплении, смазку зубьев, жесткость основания |
Расчетные проверки
Формулы ниже подходят для предварительной оценки. Для ответственного ОПУ их дополняют расчетом нагрузок, контактных напряжений, термомеханическим анализом, проверкой крепежа и испытаниями смазки в реальном температурном режиме.
Линейное тепловое расширение:
ΔL = α × L₀ × ΔTгде ΔL — изменение размера; α — коэффициент линейного теплового расширения; L₀ — исходный размер; ΔT — разница между рабочей и исходной температурой. Формула применима для приближенной оценки свободного расширения детали и не учитывает ограничения от посадок и крепежа.
Ориентировочное изменение диаметрального зазора:
ΔS ≈ αн × Dн × ΔTн − αв × Dв × ΔTвЗдесь αн и αв — коэффициенты расширения наружной и внутренней деталей; Dн и Dв — соответствующие расчетные диаметры; ΔTн и ΔTв — нагрев каждой детали относительно исходного состояния. Если кольца имеют разные температуры, нельзя использовать один общий перепад: величина и знак изменения зазора зависят от фактического нагрева каждого кольца, диаметра, материала и принятой схемы отсчета.
Оценка отвода тепла циркуляционной смазкой:
Q̇ ≈ ṁ × c × (Tвых − Tвх)Q̇ — тепловой поток, который уносит масло; ṁ — массовый расход масла; c — удельная теплоемкость; Tвых − Tвх — рост температуры масла между входом и выходом из узла. При подборе системы также учитывают запас по расходу, фильтрацию, загрязнение, вязкость и эффективность теплообменника.
Корректировка интервала смазки:
tₜ = t₀ × kₜtₜ — интервал обслуживания при повышенной температуре; t₀ — базовый интервал для нормальных условий; kₜ — температурный коэффициент меньше 1. Его берут из данных производителя смазки или уточняют по результатам эксплуатации, анализу смазки и фактической температуре узла.
Что указать в техническом задании
- Температуру окружающей среды, корпуса, дорожек качения, уплотнений и зубчатого венца.
- Цикл нагрева и охлаждения: максимальную температуру, длительность, скорость изменения и число циклов.
- Осевую, радиальную и опрокидывающую нагрузки, скорость вращения, режим пуска и остановки.
- Среду: пыль, окалину, влагу, химически активные вещества, горячие газы.
- Требования к смазке, способу подачи, фильтрации, охлаждению и мониторингу.
- Допустимый момент проворачивания, требования к ресурсу и условия обслуживания.
Чек-лист проектирования и эксплуатации
- Определить фактическую температуру дорожек качения, зубчатого венца, уплотнений и крепежа, а не только температуру окружающей среды.
- Проверить тепловое расширение колец, посадочных поверхностей и сопряженных деталей.
- Оценить изменение зазора и предварительного натяга во всем диапазоне температурного цикла.
- Выбрать материалы с учетом прочности при нагреве, твердости дорожек и совместимости коэффициентов расширения.
- Подобрать смазку по температуре, нагрузке, скорости, среде, смешиваемости и способу подачи.
- Проверить температурную стойкость уплотнений и риск попадания пыли, окалины или агрессивных веществ.
- Предусмотреть теплоэкраны, охлаждение или циркуляционную смазку, если тепловая нагрузка превышает возможности пассивного отвода.
- Проверить болтовое соединение после первых термоциклов: момент затяжки, признаки ослабления, состояние посадочных поверхностей.
- Контролировать момент проворачивания, температуру, состояние смазки, шум, вибрацию, зазоры и крепеж после ввода в эксплуатацию.
- Не переносить интервалы обслуживания стандартного ОПУ на высокотемпературный режим без проверки.
Если ОПУ работает в зоне температурных циклов, важна не только максимальная температура, но и скорость нагрева и охлаждения. Именно циклы часто вызывают потерю натяга, микроперекосы и накопление усталостных повреждений.
Краткий вывод
ОПУ для высоких температур выбирают как систему, а не как отдельный подшипник или поворотное кольцо. Обязательные проверки: тепловые зазоры, материалы, крепеж, смазка, уплотнения, охлаждение и фактический температурный режим. Чем выше нагрев и чем сильнее термоциклы, тем важнее контроль температуры, момента проворачивания и состояния смазки. Без данных по нагрузке, скорости, среде и обслуживанию расчет ресурса остается предварительной оценкой.
