Опорно-поворотные устройства (ОПУ): выбор, монтаж и регламент обслуживания

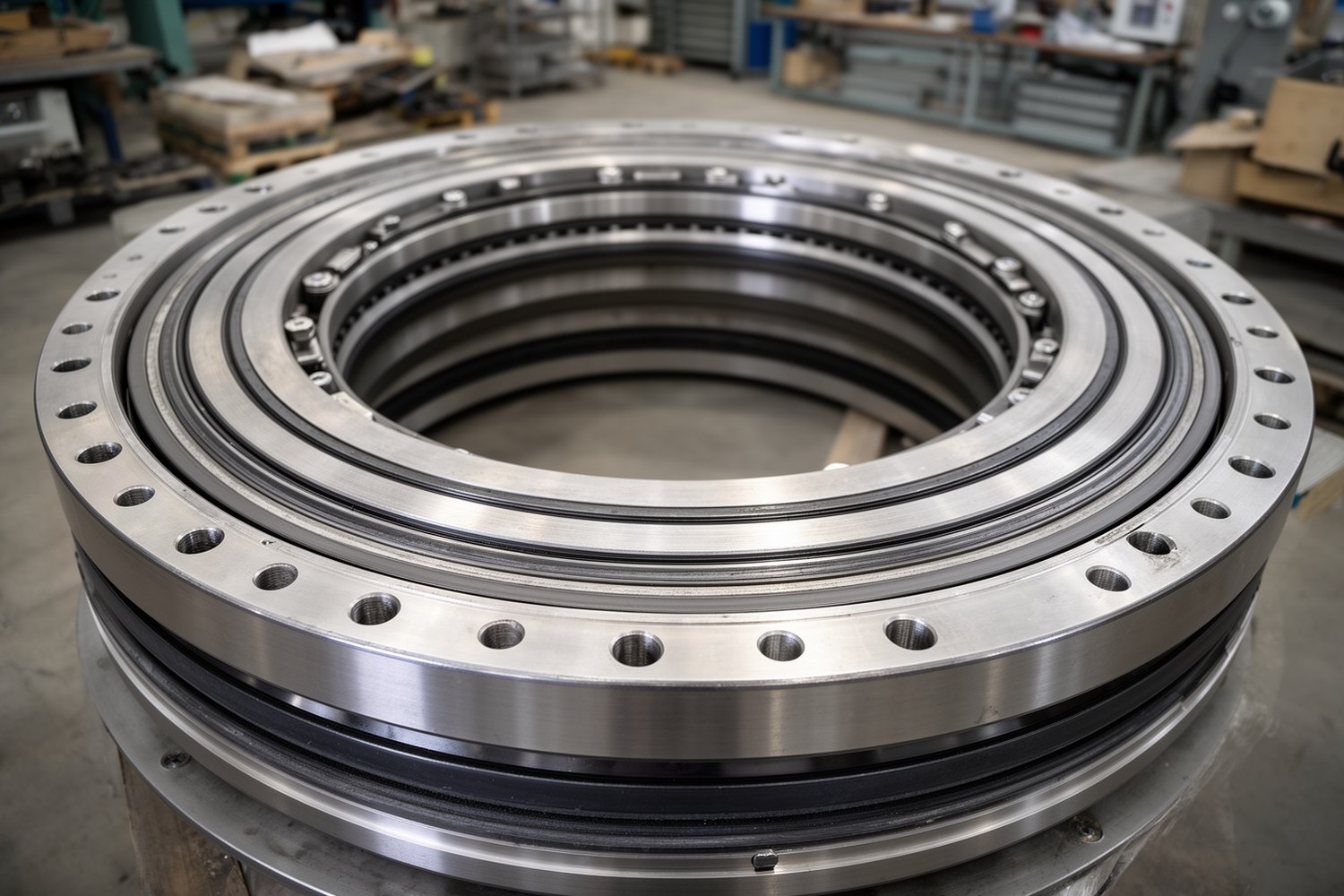

Опорно-поворотное устройство (ОПУ), крупногабаритный подшипниковый узел, который соединяет поворотную и неподвижную части машины, передает нагрузки и обеспечивает относительное вращение.

Коротко главное

ОПУ воспринимает осевую и радиальную нагрузки, а также опрокидывающий момент, а привод поворота передает крутящий момент.
Устройство подбирают по Fa, Fr, M, режиму работы, ресурсу и жесткости основания, затем проверяют запас по параметрам OEM.
Перед монтажом проверяют плоскостность, соосность и биение посадочных поверхностей, после чего затягивают болты поэтапно по схеме.
Износ оценивают по динамике показателей: люфт, опрокидывающий зазор, момент вращения, состояние крепежа, шум и пятно контакта зацепления.
Таблицы и формулы с пометкой [ОРИЕНТИР] используют для предварительной оценки, обязательными считаются только требования [OEM].

Единая маркировка данных:[ОРИЕНТИР] справочные значения для предварительной оценки, [OEM] обязательные значения из документации производителя машины и ОПУ.

Купить по теме

Loctite 243, 1000 мл
23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
Loctite 290, 50 мл
2 950 ₽ Без НДС
Loctite 222, 50 мл
2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС

Назначение ОПУ и границы применения

ОПУ работает как опора и подшипниковый узел. Привод поворота (гидромотор, редуктор, шестерня) передает вращающий момент на венец. Эти узлы диагностируют отдельно, отказ ОПУ и отказ привода имеют разные признаки и требуют разных мер.

Конструкция и классификация

Тип ОПУ	Особенности	Типичные применения
Шариковое однорядное	Компактность, четырехточечный контакт	Универсальные поворотные узлы
Роликовое однорядное	Выше жесткость, чувствительнее к перекосу	Тяжелые режимы с малыми скоростями
Двух- и трехрядное	Лучшее разделение Fa/Fr/M	Высоконагруженные краны и платформы
С внутренним или внешним зацеплением	Разная компоновка привода и защита венца	Под конкретную кинематику машины
Беззубое	Без встроенного венца	Поворотные столы и позиционеры

Выбор ОПУ: входные данные и расчетная проверка

Минимальный набор: осевая нагрузка F_a, радиальная F_r, опрокидывающий момент M, расчетный ресурс, режим работы, динамика, среда и допустимый люфт.

[ОРИЕНТИР] P_eq = X·F_a + Y·F_r + Z·(M/D_m)

[OEM] коэффициенты X, Y, Z и границы применимости берут из каталога конкретного ОПУ.

[ОРИЕНТИР] M_work·K_dyn ≤ M_allow/γ

[OEM] значения K_dyn, γ и допустимого момента M_allow принимают только по документации.

Совместимость и замена на аналог

Совпадение диаметра не гарантирует взаимозаменяемость. Проверяют полный набор параметров:

Габариты, высота, отверстия, болтовой круг ОПУ, посадочные фаски и опорные пояски.
Нагрузочная способность по F_a/F_r/M и требуемый ресурс.
Зацепление: модуль, угол, число зубьев, ширина венца, боковой зазор.
После монтажа: пятно контакта зубчатого зацепления под рабочей нагрузкой.
Совместимость уплотнений, смазки и температурного диапазона.

Требования к монтажу: что и чем мерить

Параметр	Инструмент	Как контролировать	Решение при отклонении
Плоскостность опорной поверхности	Поверочная линейка и щуп	Измерение в 8–12 секторах по окружности	Устранить локальные выступы, повторить замер
Биение посадочной поверхности	Индикатор часового типа	Прокрутка 360° с шагом 30–45°	Коррекция базы или механическая обработка
Соосность	Индикатор и базовая центровка	До затяжки и после выхода на 100% момента	Ослабить крепеж, центрировать, затянуть заново
Момент затяжки	Калиброванный динамометрический ключ	Схема крест-накрест: 30/60/100%	Запись фактических значений в журнал

Преднатяг болта зависит от трения. Приближенно: [ОРИЕНТИР] T ≈ K·F_p·d, где T, момент затяжки, F_p, преднатяг болта, d, диаметр резьбы, K, коэффициент трения.

Одинаковый момент в Н·м не всегда дает одинаковый преднатяг, влияют смазка резьбы, состояние опорных поверхностей и шайбы. Поэтому обязательна протяжка болтов после приработки по [OEM].

Смазка и регламент обслуживания

Операция	[ОРИЕНТИР] обычный режим	[ОРИЕНТИР] тяжелый режим	Что фиксировать
Предсменный осмотр	Каждая смена	Каждая смена	Утечки, состояние уплотнений, шум
Пополнение смазки	80–150 ч	40–80 ч	Марка смазки, объем, температура
Контроль крепежа	100–250 ч	50–150 ч	Ослабленные болты, факт протяжки
Люфт и момент вращения	500–1000 ч	250–500 ч	Тренд, сектор отклонения, вывод

[OEM] определяет окончательные интервалы, тип смазки и точки подачи для конкретной машины.

Контроль состояния: единый протокол и пороги

После монтажа формируют базу: L0 (люфт), Z0 (опрокидывающий зазор), M0 (момент вращения). Условия измерения должны быть повторяемыми: температура, положение стрелы, нагрузка, скорость поворота.

Уровень	Триггер относительно базы	Действие
Наблюдение	Рост L или Z до 15%; рост M до 20%	Сократить интервал контроля, проверить смазку и крепеж
Ограничение режима	Рост L или Z на 15–30%; рост M на 20–35%; локальный шум	Снизить ударные нагрузки, выполнить внеплановую диагностику зацепления
Останов и дефектовка	Рост L или Z более 30%; рост M более 35%; рывки, закусывание, стружка в смазке	Остановить машину, провести RCA и принять решение о ремонте или замене

Важно: эти пороги имеют метку [ОРИЕНТИР]. Если в документации заданы иные пределы, применяют только [OEM].

RCA: признаки, причины, проверка, действие

Признак	Вероятная причина	Что проверить	Корректирующее действие
Ускоренный рост люфта	Износ дорожек, ослабление крепежа	Люфт, опрокидывающий зазор, момент болтов	Протяжка, корректировка ТО, при прогрессии вывод из работы
Рывки в одном секторе	Локальный дефект дорожки или венца	Секторный проход, пятно контакта	Ограничение режима, дефектовка
Рост температуры	Перекос, недосмазка, избыточный преднатяг	Термоконтроль, геометрия, фактическая затяжка	Восстановить геометрию и режим смазки

Типичные монтажные ошибки и последствия

Перекос колец при затяжке: неравномерная нагрузка на дорожки и ускоренный износ.
Неравномерная затяжка: перегрузка части крепежа и деформация по болтовому кругу.
Загрязнение посадки: локальные напряжения, рост биения и ранний люфт.

Хранение и транспортировка до монтажа

Хранить в сухом помещении, защищать дорожки и венец консервационной смазкой.
Поднимать только штатными точками строповки, исключать ударные нагрузки.
Перед установкой удалить консервацию с рабочих зон и проверить состояние уплотнений.

Предельное состояние: обслуживать, ремонтировать или заменять

Эксплуатацию продолжают только при стабильном тренде и отсутствии прогрессирующих дефектов. Трещины колец, разрушение зацепления, закусывание и превышение порогов «останов и дефектовка» требуют вывода узла из работы. Решение о восстановлении принимают после дефектовки и оценки рисков по [OEM].
