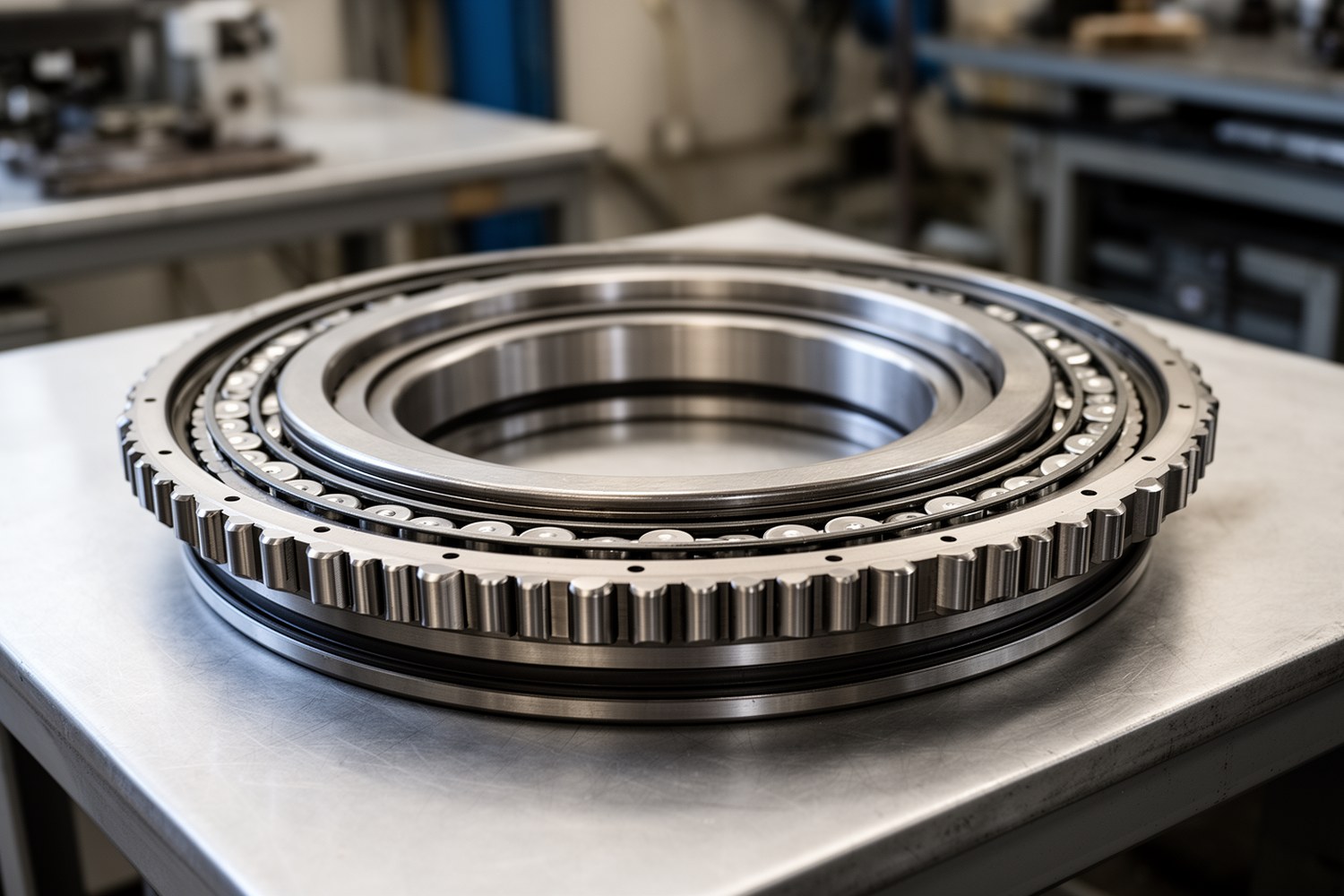

Опорно-поворотное устройство (ОПУ), также в ряде источников «опорно-поворотный подшипник», — это подшипниковый узел большого диаметра, который одновременно передаёт нагрузку между неподвижной и вращающейся частями машины и обеспечивает поворот.
- Термин «ОПУ» в этом материале используется для узлов с кольцами, беговыми дорожками и телами качения, с зубчатым венцом или без него.
- Все численные диапазоны ниже являются типовыми и зависят от серии, диаметра, преднатяга, материала и каталога конкретного производителя.
- Упрощённые формулы подходят для предварительного выбора; финальная верификация выполняется по каталогам и расчётным методикам производителя.
Микроглоссарий обозначений
| Обозначение | Смысл | Единица SI |
|---|---|---|
| Fa | Осевая нагрузка | кН |
| Fr | Радиальная нагрузка | кН |
| M | Опрокидывающий момент | кН·м |
| L10 | Базовая номинальная долговечность | 106 оборотов |
| L10h | Долговечность в часах | ч |
| L10m | Модифицированная долговечность | 106 оборотов (или ч) |
| Tfr | Момент трения ОПУ | Н·м |
Что такое ОПУ и какие нагрузки оно воспринимает
ОПУ воспринимает комбинацию воздействий: осевую силу Fa, радиальную силу Fr и опрокидывающий момент M. Для поворотных механизмов это критичный узел, так как локальная перегрузка дорожек качения быстро снижает точность и ускоряет износ.
В документации обычно указывают допустимые нагрузки/момент, скорость вращения, преднатяг или зазор, требования к опорным поверхностям и болтовому соединению. Параметры рассматривают совместно: например, более «жёсткие» уплотнения могут повысить герметичность, но увеличить Tfr и нагрев.
Классификация конструкций ОПУ
По типу тел качения
- Шариковые ОПУ: ниже трение, выше плавность хода, обычно выше допустимая скорость (серийно-зависимо).
- Роликовые ОПУ: выше контактная жёсткость и несущая способность при близких габаритах; чувствительность к смазке и монтажным отклонениям обычно выше, но это зависит от серии, геометрии и преднатяга.
По рядности
- Однорядные: компактные и более лёгкие, для умеренных комбинированных нагрузок.
- Двухрядные: лучше распределяют нагрузку, чаще применяются при высоком моменте и переменных режимах.
- Трёхрядные роликовые: отдельный класс для очень высоких нагрузок/моментов, при большей массе и более сложной интеграции.
По исполнению зубчатого венца
- Внешний венец: упрощённый доступ для привода и обслуживания.
- Внутренний венец: более защищённое зацепление, компактнее в ряде компоновок.
- Без зубьев: привод реализуется отдельным узлом.
Сравнение типов: шариковые и роликовые, однорядные и двухрядные
| Критерий | Шариковые | Роликовые |
|---|---|---|
| Осевая/радиальная нагрузка | Средняя, зависит от геометрии дорожек | Высокая, лучше при тяжёлых режимах |
| Опрокидывающий момент | Хорошо для умеренных и средних значений | Обычно лучше при высоких моментах |
| Скорость вращения | Обычно выше (зависит от серии) | Обычно ниже (зависит от серии) |
| Точность и плавность | Высокая плавность | Высокая жёсткость, плавность зависит от настройки |
| Чувствительность к перекосам | Умеренная | Часто выше, но зависит от конструкции и преднатяга |
| Требования к смазке | Средние | Часто выше, особенно в тяжёлом цикле |
| Стоимость владения | Часто ниже в умеренных режимах | Оправдана в тяжёлых duty cycle |
| Критерий | Однорядные ОПУ | Двухрядные ОПУ |
|---|---|---|
| Габарит по высоте/массе | Ниже | Выше |
| Распределение комбинированной нагрузки | Проще, с меньшим запасом | Более равномерное |
| Устойчивость к переменным режимам | Средняя | Выше |
| Точность под нагрузкой | Зависит от жёсткости конструкции | Обычно лучше в тяжёлых условиях |
| Типовые применения | Поворотные столы, лёгкая спецтехника | Краны, тяжёлое машиностроение, высокие моменты |
Критерии выбора ОПУ под режим работы
Этап 1. Входные данные: Fa, Fr, M, скорость (об/мин), доля времени в движении, число пусков/реверсов, ударные пики, температура, загрязнение, влажность, целевой ресурс.
Этап 2. Предварительный отбор: тип тел качения, рядность, исполнение венца, геометрические ограничения посадки.
Этап 3. Проверка по нагрузкам: эквивалентная нагрузка, статический запас, допустимый момент.
Этап 4. Проверка болтового соединения и фланцев: класс прочности крепежа, целевой преднатяг (preload), схема отверстий, контактная жёсткость фланцев, проверка усталости крепежа в цикле; при необходимости, повторная протяжка по регламенту.
Этап 5. Проверка по ресурсу: L10/L10h и модификация под условия эксплуатации.
Этап 6. Монтажные ограничения: плоскостность/параллельность, последовательность затяжки, контроль биения, доступ к смазке.
Этап 7. Эксплуатационная верификация: Tfr, температура, вибрация, рост люфта на приработке и контрольных интервалах.
Типичные ошибки выбора
- Выбор только по диаметру без учёта duty cycle.
- Игнорирование перекосов и низкой жёсткости опорной рамы.
- Недооценка влияния уплотнений и смазки на Tfr и нагрев.
- Пропуск проверки болтового соединения на усталость.
Расчётные основы и ограничения упрощённых моделей
Эквивалентная нагрузка (предварительная оценка):P = X·Fr + Y·Fa
Коэффициенты X и Y зависят от типа ОПУ и соотношения нагрузок; для финального подбора берут каталожные значения серии.
Проверка по моменту, частный скрининг:Meq = M + Fa·e
Где e — эксцентриситет результирующей нагрузки. Формула применима как инженерная оценка на раннем этапе и не является универсальной заменой расчёта распределения нагрузки по телам качения.
Базовая долговечность:L10 = (C/P)p, L10h = (106/(60·n))·(C/P)p
Где C — динамическая грузоподъёмность, n — об/мин, p зависит от типа тел качения. Для тяжёлых условий используют модифицированную оценку: L10m = a1·aISO·L10.
Контактные напряжения по Герцу (упрощённо):σH ≈ k·√(P/(b·d))
Запись зависит от схемы контакта. Используется для предварительного сравнения; финальные напряжения требуют точной геометрии дорожек, радиусов кривизны и свойств материалов.
Когда упрощений недостаточно: высокий преднатяг, выраженные перекосы рамы, ударные пики, частые реверсы, малые запасы по моменту/ресурсу, ответственный класс безопасности. В этих случаях обязателен расчёт по методике производителя и, при необходимости, CAE/FEA.
Зубчатый венец и интеграция с приводом
| Исполнение | Плюсы | Ограничения | Примечание по интеграции |
|---|---|---|---|
| Внешний венец | Простая компоновка привода | Выше уязвимость к загрязнению | Важно экранирование зоны зацепления |
| Внутренний венец | Лучшая защищённость | Сложнее доступ к обслуживанию | Требует аккуратной настройки зацепления |
| Без зубьев | Гибкость по выбору привода | Нужен отдельный приводной контур | Чаще в специализированных машинах |
Монтаж и ввод в эксплуатацию
- Опорные поверхности: проверяют плоскостность и отсутствие локальных выпуклостей; контролируют биение и плоскостность опорной поверхности ОПУ до установки.
- Базирование: исключают «подтяжку» кольца болтами к неровной плите.

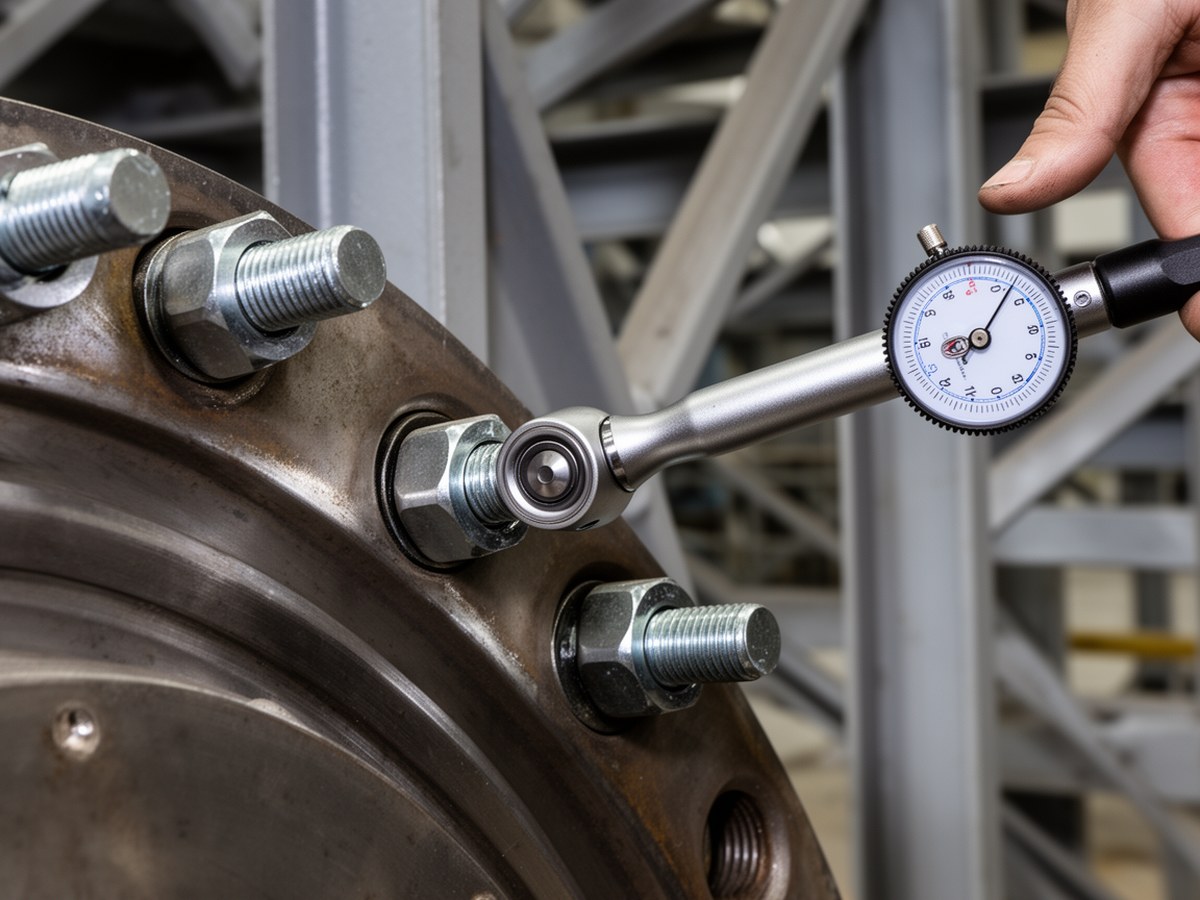

- Затяжка болтов: крест-накрест, в несколько проходов (например 30–60–100% целевого момента), с контролем фактического преднатяга.
- Контроль биений: радиальное и осевое биение после затяжки и после пробного проворота.
- Первичная смазка и приработка: равномерное заполнение каналов, затем приработочный цикл под ограниченной нагрузкой.
Первая ревизия после запуска (24–72 часа): контроль момента крепежа, температуры, Tfr, вибрации и динамики люфта; при отклонениях, корректировка смазки и проверка базирования.
Типовые допуски и моменты затяжки, ориентировочны и зависят от диаметра, серии ОПУ и класса крепежа. Применяют значения из документации конкретного производителя.
Монтажный контроль
После раздела о требованиях к опорным поверхностям и последовательности затяжки.
Смазка, уплотнения и условия среды
Смазка и уплотнения влияют на ресурс, момент трения и тепловой режим.
| Условия | Смазка | Уплотнения | Интервал контроля |
|---|---|---|---|
| Пыльная среда | Повышенная адгезия, стойкость к вымыванию | Усиленные контактные/лабиринтные | Сокращённый, с частым контролем загрязнения |
| Влажная среда | Антикоррозионные присадки | Материалы, устойчивые к воде | Контроль эмульсии и воды в смазке |
| Низкие температуры | Низкотемпературная базовая вязкость | Эластомеры для холода | Контроль пускового момента и прогрева |
| Частые реверсы/пуски | Стабильная плёнка при граничном трении | Минимизация подсоса загрязнений | Более частый мониторинг температуры и вибрации |
Оценка момента трения (инженерно):Tfr ≈ T0 + k1·Fa + k2·Fr + Tseal
Tseal — вклад уплотнений. Абсолютные значения Tfr и допустимые скорости вращения всегда серийно-зависимы и уточняются по каталогу.
Диагностика состояния и типовые отказы
| Признак | Вероятная причина | Что проверить в первую очередь | Действие |
|---|---|---|---|
| Рост вибрации, локальные пики | Выкрашивание дорожек, дефект тел качения | Спектр вибрации, люфт, состояние смазки | Снизить нагрузку, уточнить остаточный ресурс |
| Перегрев узла | Дефицит/деградация смазки, избыточный преднатяг | Температурный профиль, момент проворота | Коррекция смазки, проверка монтажа и зазора |
| Рост люфта | Износ дорожек, ослабление крепежа | Преднатяг болтов, биение, история нагрузки | Протяжка по процедуре или замена узла |
| Шум в зацеплении | Износ/повреждение зубчатого венца | Пятно контакта, зазор в зацеплении | Настройка привода, ремонт/замена венца |
| Загрязнение смазки | Потеря герметичности | Состояние уплотнений и экранов | Замена смазки, восстановление герметизации |
Triage за 1 минуту
| Если вырос... | Быстрый порог внимания | Первое действие |
|---|---|---|
| Люфт | Устойчивый рост относительно baseline | Проверить крепёж и биение, ограничить нагрузку |
| Температура | Локальный перегрев относительно обычного режима | Проверить смазку и Tfr, исключить перетяг |
| Вибрация | Новый пик/рост тренда | Снять спектр, проверить дорожки и венец |
Мониторинг состояния ОПУ ведут по трендам, не по «универсальному числу». Сначала фиксируют baseline на исправной машине, затем задают пороги предупреждения и аварийного останова для конкретной конструкции и режима.
Ограничения и аккуратные нормативные ориентиры
Для расчётов обычно используют проверяемые ориентиры из стандартов по подшипникам качения, например ISO 76 (статическая грузоподъёмность) и ISO 281 (базовая долговечность). Для ОПУ этого недостаточно: производители применяют собственные методики учёта момента, перекосов, преднатяга, болтового соединения и монтажных допусков.
Инженерный вывод: сначала сравнение конструкций по реальному duty cycle, затем проверка по каталогу и методике производителя. Это снижает риск ошибок в выборе, монтаже и дальнейшей эксплуатации.
