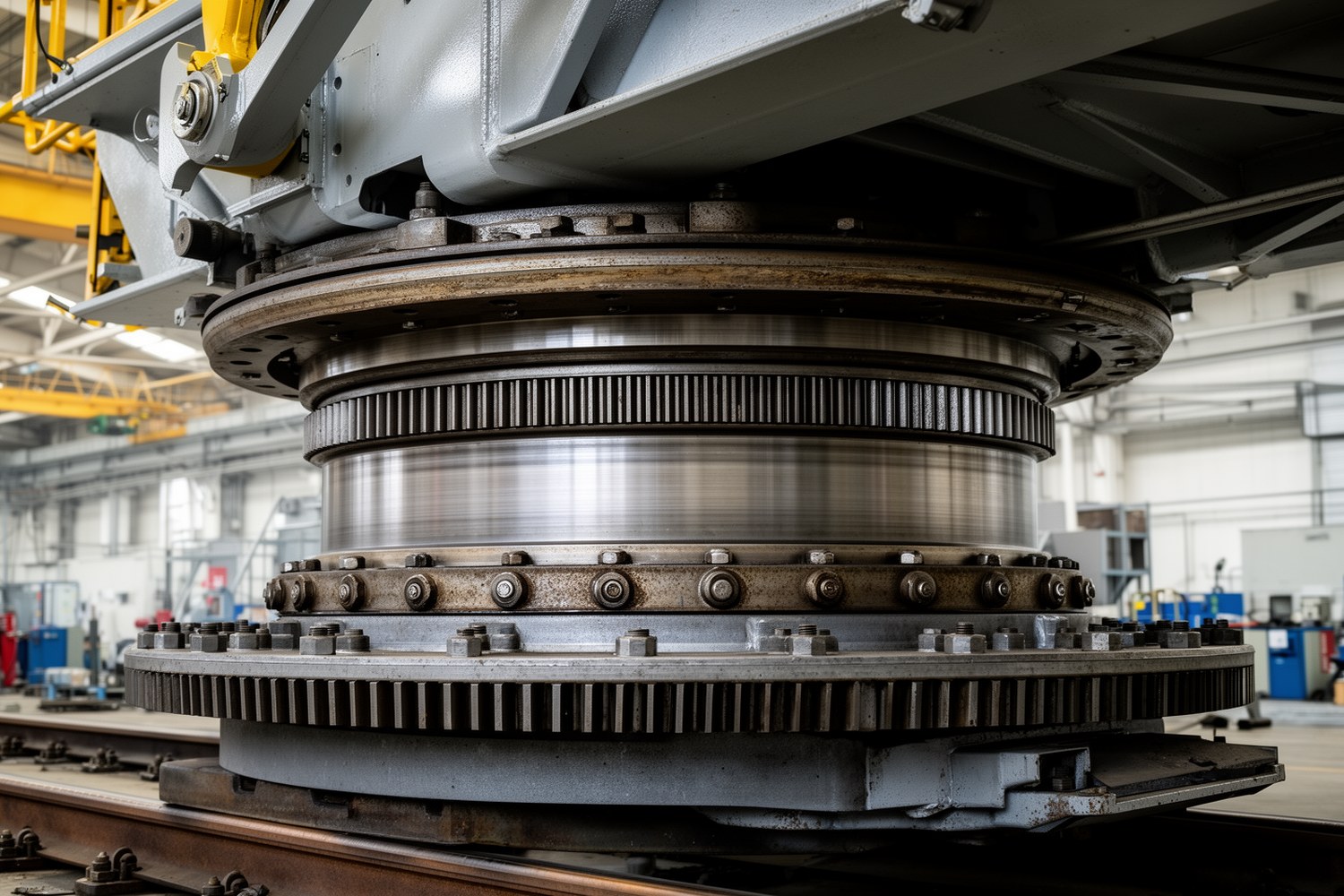

Опорно-поворотное устройство в железнодорожной технике служит несущим вращательным узлом между неподвижной рамой и поворотной частью машины. Через него передаются осевая нагрузка, радиальная нагрузка и опрокидывающий момент, а конструкция получает возможность поворачиваться, позиционироваться или удерживать рабочий орган в заданном положении.
- ОПУ для железнодорожной техники применяют в кранах, путевых машинах, путеукладчиках, поворотных платформах и подъемных площадках.
- При работе на рельсовой базе узел сталкивается с вибрациями, ударами, перекосами, балластной пылью, влагой и низкими температурами.
- Ресурс узла зависит не только от типа ОПУ, но и от качества опорных поверхностей, болтового соединения, смазки, уплотнений и регулярного контроля люфта.
Что такое ОПУ в железнодорожной технике
ОПУ, или опорно-поворотное устройство, это подшипниковый узел большого диаметра с внутренним и наружным кольцом, телами качения, дорожками качения, уплотнениями и, в ряде исполнений, зубчатым венцом. В отличие от обычного подшипника, ОПУ работает не только как элемент вращения, но и как силовая часть конструкции: оно воспринимает вес поворотной платформы, боковые усилия и момент, стремящийся наклонить верхнюю часть машины относительно нижней.
Термины «опорно-поворотный круг», «поворотный подшипник» и «ОПУ» часто используют близко по смыслу, но их лучше разделять. ОПУ является несущим вращательным узлом, а поворотный механизм может дополнительно включать привод, редуктор, тормоз, шестерню зацепления, раму и элементы управления.
Где применяются опорно-поворотные устройства
В железнодорожной технике ОПУ устанавливают там, где рабочая часть должна поворачиваться относительно ходовой рамы или платформы. Узел должен сохранять геометрию при работе на неровном пути, при проезде стыков, торможении, боковом ветре, подъеме груза или вылете стрелы.
| Объект применения | Функция ОПУ | Что важно учитывать |
|---|---|---|
| Железнодорожный кран | Поворот верхней платформы со стрелой и грузом | Большой опрокидывающий момент, устойчивость, состояние зубчатого венца |
| Аварийно-восстановительный кран, кран КДЭ | Поворот грузовой платформы при восстановительных и монтажных работах | Резко переменные нагрузки, устойчивость на выносных опорах, контроль крепежа |
| Путеукладчик | Поворот рабочего оборудования при укладке рельсошпальной решетки | Удары, переменные нагрузки, жесткость монтажной базы |
| Путевая машина | Позиционирование стрелы, манипулятора или рабочего органа | Вибрации, загрязнение, частые циклы поворота |
| Поворотная платформа | Разворот груза, оборудования или технологического модуля | Равномерность опоры, допустимый люфт, плавность вращения |
| Подъемная площадка | Поворот мачты, консоли или рабочей корзины | Точность позиционирования, малый момент трения, контроль зазоров |
Конструкции и типы ОПУ
Тип ОПУ выбирают по сочетанию нагрузок, требуемой жесткости, доступного диаметра, режима вращения и компоновки привода. Для легких поворотных узлов обычно хватает шариковых исполнений, а для тяжелых железнодорожных кранов и машин с большим вылетом рабочего органа чаще рассматривают роликовые или трехрядные конструкции.
Шариковые ОПУ
Подходят для умеренных нагрузок и компактных поворотных узлов. Их ценят за меньший момент трения, но при ударных воздействиях и высоких моментных нагрузках запас по жесткости может быть ограничен.
Роликовые ОПУ
Лучше воспринимают высокие нагрузки и дают большую жесткость. Они требовательнее к точности монтажных поверхностей и чувствительны к перекосам основания.
Перекрестно-роликовые ОПУ
Используются там, где нужны высокая жесткость и восприятие комбинированных нагрузок в ограниченном монтажном пространстве. Требуют аккуратного монтажа и контроля зазоров.
Трехрядные ОПУ
Разделяют восприятие осевых, радиальных и моментных нагрузок между несколькими рядами тел качения. Применяются в тяжелых машинах, но имеют более сложную конструкцию и обслуживание.
Зубчатый венец и привод поворота
ОПУ может иметь наружный или внутренний зубчатый венец. Венец работает в паре с шестерней поворотного привода и передает крутящий момент от редуктора к поворотной платформе. Наружное зацепление удобнее для доступа и контроля, внутреннее часто применяют при ограниченном внешнем габарите или защищенной компоновке.
При эксплуатации проверяют не только зубья венца, но и шестерню, редуктор, тормоз, крепление привода, пятно контакта, боковой зазор, наличие задиров и состояние смазки. Повышенный шум или рывки при повороте могут быть связаны как с износом венца, так и с нарушением регулировки привода.

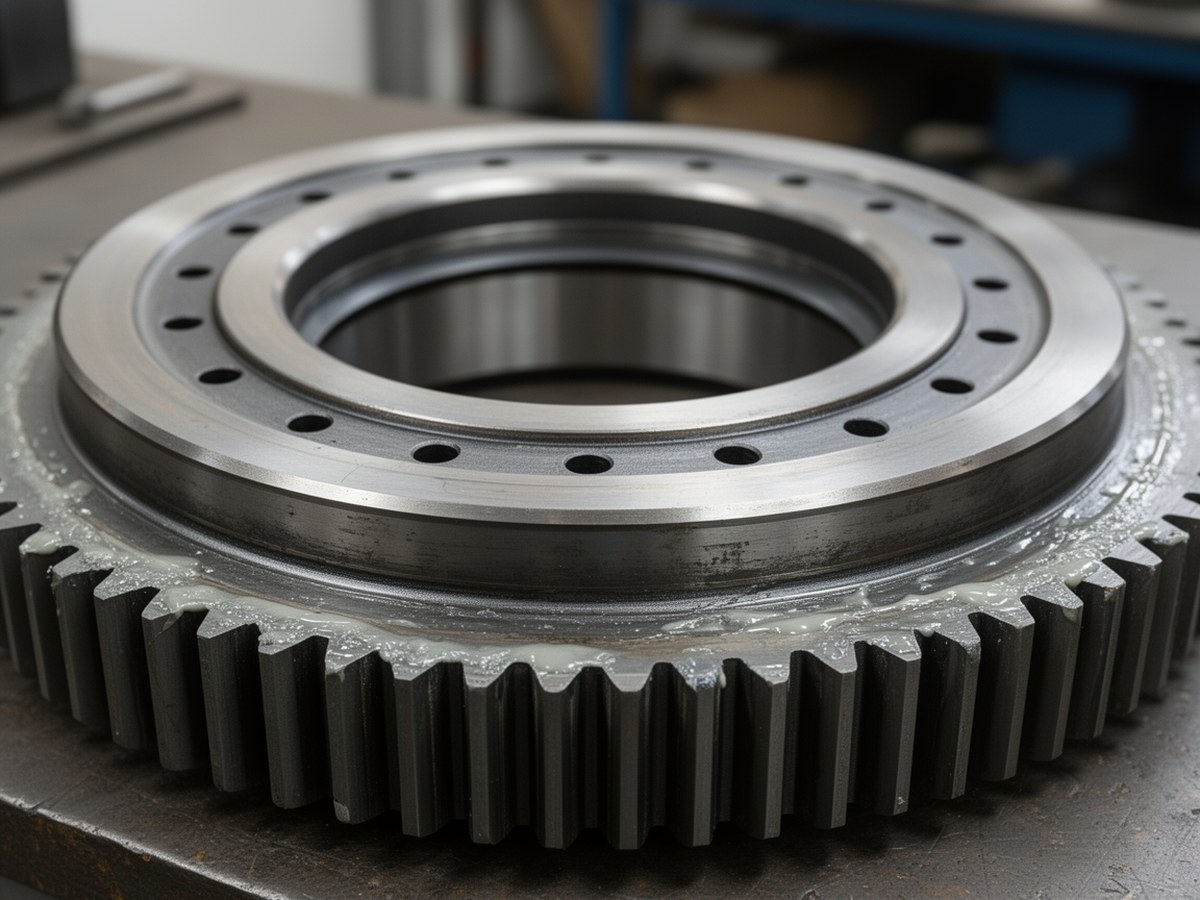

Деталь ОПУ с зубчатым венцом
Изображение уместно после пояснения о внутреннем и наружном зацеплении.
Нагрузки и условия работы
Основные расчетные воздействия на ОПУ в железнодорожной технике: осевая сила от массы поворотной части и груза, радиальная сила от боковых воздействий и торможения, а также опрокидывающий момент от вылета стрелы, смещенного центра тяжести или работы на неровном пути.
| Нагрузка | Как проявляется | Почему важна |
|---|---|---|
| Осевая нагрузка Fa | Действует вдоль оси вращения, обычно от веса конструкции и груза | Определяет контактные напряжения в дорожках качения |
| Радиальная нагрузка Fr | Действует поперек оси вращения при торможении, боковом усилии или перекосе | Влияет на износ дорожек, сепараторов и крепежа |
| Опрокидывающий момент M | Стремится наклонить поворотную часть относительно основания | Критичен для кранов, стрел и платформ с вынесенной нагрузкой |
| Динамические воздействия | Удары, вибрации, проезд стыков, работа на неровном пути | Повышают фактические нагрузки и ускоряют усталостные повреждения |
Железнодорожная эксплуатация отличается от стационарных механизмов тем, что опора редко работает в идеальных условиях. На ОПУ воздействуют вибрации ходовой части, ударные нагрузки при маневрах, перекосы рамы, абразивная пыль от балласта, влага, реагенты и низкие температуры. Поэтому при подборе важны не только каталожные грузоподъемности, но и допустимые перекосы, тип уплотнений, смазка, жесткость основания и доступность обслуживания.
Критерии выбора
Выбор ОПУ начинают с расчетной схемы машины: массы поворотной части, положения центра тяжести, максимального вылета, режимов работы, числа циклов, скорости вращения и условий пути. Затем проверяют тип конструкции, диаметр, грузоподъемность, моментную жесткость, исполнение зубчатого венца и требования к монтажу.
| Критерий | Что проверяют | Практический смысл |
|---|---|---|
| Тип машины | Кран, путеукладчик, подъемная площадка, поворотная платформа | Разные машины имеют разный профиль нагрузок и циклов |
| Комбинация нагрузок | Fa, Fr, M и динамические коэффициенты | ОПУ должно выдерживать не одну силу, а их сочетание |
| Жесткость | Допустимые деформации и люфт | Недостаточная жесткость ухудшает позиционирование и нагружает крепеж |
| Зубчатый венец | Наружное или внутреннее зацепление, модуль, привод | Определяет компоновку поворотного механизма и доступ к обслуживанию |
| Среда | Пыль, влага, мороз, коррозионные факторы | Влияет на уплотнения, смазку и защитные покрытия |
| Ремонтопригодность | Доступ к пресс-масленкам, болтам, зубьям, зонам контроля | Упрощает регулярный осмотр и снижает риск скрытого износа |
Расчетные ориентиры
Ниже приведены справочные формулы, которые помогают понять логику проверки ОПУ. Они не заменяют расчет по нормам проекта, паспорту изделия и документации производителя. Для разных типов ОПУ производитель может использовать собственные диаграммы нагрузок, коэффициенты сочетаний, ограничения по моменту, поправки на крепеж и отдельные условия для работы с зубчатым венцом.
В формулах необходимо сохранять согласованность единиц. Если момент M задан в Н·мм, средний диаметр Dm используют в мм; если момент задан в кН·м, диаметр должен быть приведен к метрам или формула пересчитывается в единой системе единиц.
Эквивалентная статическая нагрузка P0 показана как условная схема приведения радиальной нагрузки Fr, осевой нагрузки Fa и опрокидывающего момента M к одному расчетному параметру. Это не универсальная методика подбора: вид формулы, коэффициенты X0, Y0, K0 и допустимость такого приведения зависят от каталога, конструкции ОПУ и расчетной модели производителя.
Эквивалентная динамическая нагрузка P дополнительно учитывает коэффициенты динамичности для радиальной, осевой и моментной составляющих. Для железнодорожной техники они зависят от движения по пути, торможения, ударов и рабочего режима; конкретные значения назначают по проектной методике и документации на машину.
Условие статической прочности сравнивает расчетную нагрузку P0 со статической грузоподъемностью C0 с учетом коэффициента запаса S0. Значение запаса назначают проектно, а не выбирают произвольно.
Номинальный ресурс L10 в миллионах оборотов рассчитывают через динамическую грузоподъемность C и эквивалентную нагрузку P. Для ОПУ большого диаметра эту зависимость применяют с ограничениями: ее нельзя автоматически переносить из стандартного расчета подшипников без проверки методики производителя, условий смазки, перекосов, цикличности и фактического режима поворота.
Перевод ресурса в часы выполняют через частоту вращения n, об/мин. При необходимости вводят дополнительные коэффициенты надежности, материала, смазки и условий эксплуатации, если они предусмотрены расчетной методикой.
Монтаж и крепление
Даже правильно выбранное ОПУ быстро теряет ресурс при перекосе посадочных поверхностей или неравномерной затяжке крепежа. Монтажные плоскости должны быть очищены, проверены на плоскостность и жесткость, а отклонения должны соответствовать требованиям паспорта. Местные выступы, загрязнения, остатки краски и забоины создают концентраторы нагрузки и могут привести к выкрашиванию дорожек.
Перед установкой проверяют маркировку, ориентацию мягкой зоны кольца, состояние консервации, чистоту отверстий и соответствие крепежа. Мягкую зону обычно располагают вне области максимальной постоянной нагрузки, если иное не указано в инструкции. Неверная ориентация может усилить локальные напряжения в дорожке качения и ускорить появление люфта.
Болты затягивают по установленной схеме, обычно в несколько проходов с переходом от предварительной к окончательной затяжке. После монтажа контролируют момент вращения, отсутствие заеданий, равномерность хода, осевой и радиальный люфт.
Ошибки монтажа
- Установка на загрязненную или окрашенную контактную поверхность.
- Компенсация перекоса затяжкой болтов вместо обработки или выверки базы.
- Неравномерная затяжка без крестовой или поэтапной схемы.
- Повторное использование поврежденного крепежа или шайб.
- Неверная ориентация мягкой зоны кольца относительно зоны максимальной нагрузки.
- Применение смазки без проверки совместимости с уплотнениями и температурным режимом.
| Контрольный параметр | Когда проверяют | Что может означать отклонение |
|---|---|---|
| Плоскостность опорных поверхностей | До установки ОПУ | Риск перекоса колец и локального перегруза дорожек |
| Состояние болтов и резьбы | До монтажа и при ТО | Ослабление соединения, потеря преднатяга, усталостные трещины |
| Момент вращения | После монтажа и в эксплуатации | Перекос, загрязнение, недостаток смазки или повреждение дорожек |
| Осевой и радиальный люфт | При приемке и периодическом контроле | Износ тел качения, дорожек или нарушение крепления |
| Состояние зубчатого венца | При осмотре привода поворота | Износ зубьев, неправильное зацепление, недостаток смазки |
Что проверить при замене ОПУ
- Совместимость типоразмера, присоединительных отверстий, высоты узла и исполнения зубчатого венца.
- Состояние посадочных поверхностей рамы и поворотной платформы.
- Класс прочности, длину, состояние и комплектность крепежа.
- Положение мягкой зоны и монтажных меток.
- Зацепление венца с шестерней, состояние редуктора, тормоза и крепления привода.
- Первичную смазку, контрольный поворот без заеданий и повторную проверку момента затяжки после регламентированной наработки.
Контроль и обслуживание
Обслуживание ОПУ в железнодорожной технике строится вокруг регулярной смазки, защиты от загрязнений, проверки крепежа и раннего выявления люфта. Интервалы задают по паспорту машины и фактическим условиям: работа в пыли, сырости, морозе и при частых ударных нагрузках требует более внимательного контроля.
При осмотре обращают внимание на посторонний шум, рывки при повороте, рост усилия или момента вращения, нагрев, выдавливание смазки, повреждение уплотнений, следы коррозии, ослабление болтов и изменение зазора в зубчатом зацеплении. Смазку вводят через штатные точки при медленном повороте узла, чтобы она распределилась по дорожкам качения и зоне венца.
Замена смазки на «более универсальную» без проверки совместимости может ухудшить работу уплотнений и тел качения. Для низких температур, влажной среды и открытого зубчатого венца применяют составы, указанные в эксплуатационной документации.
Типовые неисправности
Большинство отказов ОПУ развивается постепенно. Ранние признаки часто видны по изменению момента вращения, появлению стука, росту люфта, неравномерному ходу и загрязненной или выдавленной смазке.
| Признак | Возможная причина | Что проверяют |
|---|---|---|
| Выкрашивание дорожек качения | Усталостная перегрузка, перекос основания, ударные нагрузки | Плоскостность посадки, историю нагрузок, состояние тел качения |
| Рост момента вращения | Недостаток смазки, загрязнение, коррозия, деформация колец | Смазочные каналы, уплотнения, равномерность хода |
| Увеличенный люфт | Износ дорожек, тел качения или ослабление крепежа | Осевой и радиальный зазор, момент затяжки болтов |
| Повреждение уплотнений | Старение материала, абразив, неправильная смазка, мороз | Целостность кромок, следы попадания воды и пыли |
| Износ зубчатого венца | Неверное зацепление, недостаточная смазка, ударные включения привода | Пятно контакта, боковой зазор, состояние шестерни |
| Ослабление крепежа | Вибрации, неправильная затяжка, деформация опорной рамы | Преднатяг, состояние отверстий, следы смещения колец |
Кратко о выборе и контроле
ОПУ для железнодорожной техники выбирают не как отдельный подшипник, а как часть силовой схемы машины. В расчет включают сочетание Fa, Fr и M, жесткость основания, динамику движения по пути, компоновку привода и условия обслуживания.
При обнаружении устойчивого шума, рывков, резкого увеличения люфта или следов разрушения дорожек эксплуатацию узла обычно ограничивают до диагностики. Для железнодорожной техники это особенно важно: отказ ОПУ может повлиять не только на поворотную функцию, но и на устойчивость машины при работе с грузом или вынесенным рабочим органом.
