Опорные ролики в конвейере влияют на потери мощности, ресурс ленты и стабильность хода. Ошибки подбора чаще связаны не с «малым диаметром», а с неверной схемой нагрузки, неподходящими уплотнениями и нарушениями при монтаже.
Коротко главное
- Подбор начинают с режима работы, условий среды, шага роликоопор и фактической схемы нагрузки, после этого выбирают диаметр и исполнение ролика.
- Упрощенный расчет P_eq используют только в пределах принятых допущений, для тяжелых режимов и сложной трассы нужен расчет по участкам.
- После монтажа проверяют соосность, биение и рабочую температуру узла после пуска, это базовые критерии приемки.
Назначение и зона ответственности опорных роликов
- Несущие ролики поддерживают загруженную ветвь и воспринимают основную переменную нагрузку.
- Возвратные ролики поддерживают холостую ветвь и чувствительны к налипанию.
- Направляющие ролики стабилизируют траекторию ленты в зонах риска схода.
- Натяжные ролики работают в узле натяжения при переменных усилиях.
Классификация роликов и унификация терминов
| Тип | Функция | Исполнения | Типовая зона |
|---|---|---|---|
| Несущие | Поддержка груза и ленты | Гладкие, желобчатые, ударные | Рабочая ветвь |
| Возвратные | Поддержка обратного хода | Гладкие, дисковые, спиральные | Холостая ветвь |
| Направляющие | Коррекция трекинга | Конические, боковые | Локальные проблемные зоны |
| Натяжные | Работа в натяжении | Усиленные | Натяжной узел |
Термины: ролик, отдельная деталь; роликоопора, узел из одного или нескольких роликов.

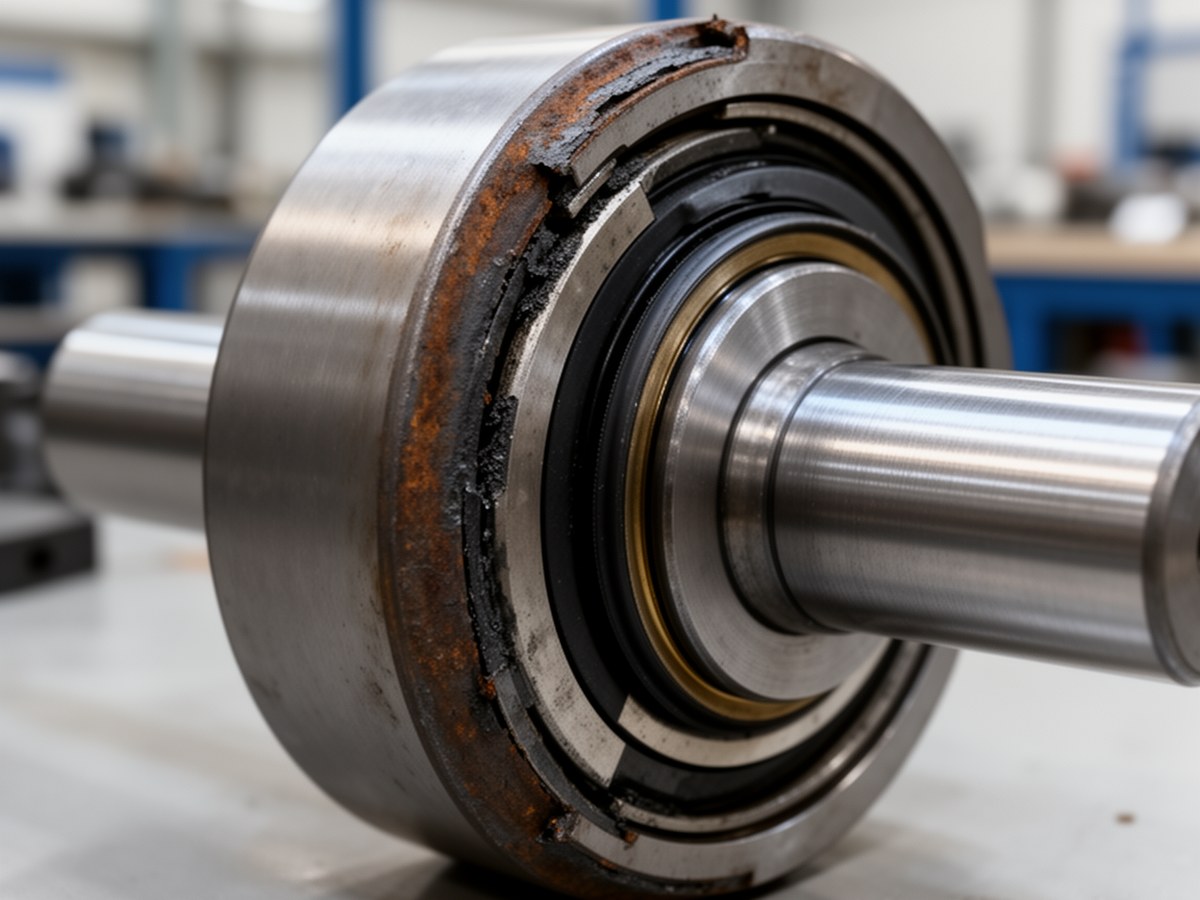

Схема ролика в разрезе
Показывает состав узла и закрепляет терминологию.
Исходные данные для подбора
- Ширина ленты, скорость, производительность, режим пусков/остановов.
- Шаг роликоопор на рабочей и холостой ветвях, длина зоны загрузки.
- Тип груза: сыпучий, кусковой, липкий, абразивный, хрупкий.
- Среда: запыленность, влажность, мойка, температура, химическое воздействие.
- Ограничения: шум, санитарные требования, доступность обслуживания.
Распределение нагрузки по роликоопоре, шаг и выбор геометрии ролика
Для трехроликовой желобчатой опоры нагрузка распределяется неравномерно: на центральный ролик обычно приходится примерно 50–70% вертикальной составляющей, на каждый боковой, 15–25% (уточняют по углу желобчатости, ширине ленты и загрузке). В зоне загрузки доля центрального ролика и ударная составляющая возрастают.
Увеличение шага роликоопор повышает нагрузку на каждый ролик и прогиб ленты. Для тяжелых и ударных режимов шаг уменьшают, для стабильных легких режимов допускают больший шаг в рамках проекта.
Диаметр и длину ролика подбирают так, чтобы рабочая длина перекрывала зону контакта ленты с технологическим запасом по краям, а окружная скорость ролика и обороты не приводили подшипник к перегреву. Для стандартных стальных роликов на практике скорость ленты часто ограничивают уровнем около 3,5–4,5 м/с, если производитель не допускает больше.
Подбор конструкции по типу груза и режиму
| Условия | Рекомендуемое решение | Комментарий |
|---|---|---|
| Сухой сыпучий материал | Стандартные несущие + гладкие возвратные | Контроль пыли по уплотнению |
| Липкий/влажный | Дисковые или спиральные возвратные | Снижение налипания |
| Кусковой, ударная загрузка | Ударные несущие, уменьшенный шаг в зоне загрузки | Проверка C0 с повышенным запасом |
| Абразивный | Износостойкая обечайка/покрытие, усиленное уплотнение | Чаще инспекции и замены |
| Хрупкий штучный | Гладкие ролики, демпфирующее покрытие | Минимизация локальных ударов |
Материалы обечайки и покрытия
| Исполнение | Сильные стороны | Ограничения | Практический ориентир |
|---|---|---|---|
| Углеродистая сталь | Прочность, цена | Коррозия без защиты | Сухие цеха, без агрессивной химии |
| Нержавеющая сталь | Коррозионная стойкость | Стоимость | Влажность, мойка, санитарные зоны |
| Полимерная обечайка | Низкий шум, химстойкость | Ограничение по нагрузке/температуре | Легкие и средние нагрузки, химическая среда |
| Полиуретановое покрытие | Износ и демпфирование | Ограничение по высокой температуре | Абразив + требования по шуму |
| Резиновое покрытие | Амортизация | Старение при высокой температуре/маслах | Ударные локальные зоны |
Подшипники, уплотнения и смазка (матрица выбора)
| Среда | Подшипник | Уплотнение | Смазка |
|---|---|---|---|
| Пыль низкая, RH до 70%, -10…+50 °C | Стандартный радиальный | Базовое контактное | Универсальная литиевая NLGI 2 |
| Пыль высокая/абразив, RH до 90%, -20…+60 °C | Усиленный по защите | Многоступенчатый лабиринт | С противоизносными присадками, стойкая к вымыванию |
| Влажно, периодическая мойка, 0…+60 °C | Коррозионностойкое исполнение | Комбинированное контакт+лабиринт | Влагостойкая, антикоррозионная |
| Холодный пуск, -40…0 °C | С учетом пускового момента | Эластомер для низких температур | Низкотемпературная |
| Повышенная температура +80…+140 °C | Термостойкое исполнение | Термостойкие кромки | Высокотемпературная |
Расчет нагрузки и проверка ресурса
Область применимости упрощенной модели: стационарный режим, преимущественно радиальная нагрузка, отсутствие значимых перекосов и резонансной вибрации, корректная геометрия рамы. Для высокоударной загрузки, больших скоростей, частых реверсов, заметной несоосности и сложной трассы нужен уточненный расчет по участкам.
P_eq = P_r · K_d · K_u · K_s
P_r, расчетная радиальная нагрузка на ролик (с учетом доли нагрузки в роликоопоре), K_d, динамика, K_u, ударность, K_s, условия среды.
C/P_eq ≥ S_d, C0/P0 ≥ S_0
Обычно: S_d 1,1–1,5; S_0 1,5–2,5 (выше для загрузочной зоны).
L10 = (C/P)^p · 10^6, L10h = L10/(60·n)
p=3 для шариковых, p=10/3 для роликовых; n, об/мин.
Пошаговый пример (укрупненно)
- Исходно: расчетная вертикальная нагрузка на трехроликовую опору 3600 Н, доля центрального ролика 0,6, коэффициенты: K_d=1,15; K_u=1,25; K_s=1,1.
- P_r(центр)=3600·0,6=2160 Н; P_eq=2160·1,15·1,25·1,1≈3416 Н.
- Если C=12 000 Н и C0=7 800 Н: C/P_eq≈3,5 (достаточно), C0/P0 проверяют отдельно по принятой статической схеме.
- При n=480 об/мин и шариковом подшипнике: L10=(12000/3416)^3·10^6≈43·10^6 об; L10h≈1490 ч. Если ресурс недостаточен, увеличивают C, меняют схему нагрузки или снижают ударность/шаг.
Неприменимость стандартных исполнений
- Температура ниже -30 °C или выше +80 °C для обычных смазок/уплотнений.
- Скорость ленты выше паспортной для ролика (часто выше 4 м/с для базовых серий).
- Постоянная химически агрессивная среда (кислоты/щелочи/растворители) без спецматериалов.
- Интенсивная мойка под давлением при базовом уплотнении.
- Экстремальная запыленность и абразив при одноступенчатой защите.
Монтаж и ввод в эксплуатацию: измеримые критерии приемки
- Отклонение осей роликоопор от проектной линии: обычно не более ±1,0 мм на 1 м базы (или по норме предприятия).
- Радиальное биение обечайки после монтажа: как правило, до 0,5–0,8 мм для стандартных промышленных исполнений.
- Шаг роликоопор: отклонение от проекта обычно не более ±10 мм, в зоне загрузки строже.
- После 1–2 часов работы: температура подшипникового узла без резкого разброса, ориентир тревоги, локальный рост свыше ~25–30 °C к фону цеха.
- Повторная проверка после обкатки (24–72 ч): крепеж, шум, свободный ход, состояние уплотнений.
Критично для безопасности: любые работы выполняют только после полной остановки, блокировки и вывешивания предупреждений.
Типовые отказы и диагностика
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Заклинивание | Пыль/вода в подшипнике, потеря смазки | Замена узла, усиление уплотнения, корректировка регламента |
| Быстрый износ обечайки | Абразив, неверный материал, перекос ленты | Смена исполнения, выверка геометрии, контроль загрузки |
| Перегрев | Перегрузка, неправильная смазка, дефект сборки | Перерасчет P_eq, подбор смазки, ревизия монтажа |
| Повышенный шум | Рост биения, износ дорожек, сухой ход | Контроль биения, замена, проверка посадок |
| Повторный сход ленты | Несоосность, ошибка шага/расположения направляющих | Юстировка роликоопор и направляющих |
Экономика отказов (кратко)
Даже частичное заклинивание увеличивает сопротивление движению и потребляемую мощность привода. Внеплановая замена обычно дороже плановой из-за простоя линии и аварийной логистики запчастей. Поэтому окупаются ранняя диагностика и корректный выбор уплотнения и смазки.
Чек-лист подбора для проекта/модернизации
- Зафиксировать режим, среду, шаг роликоопор и зону загрузки.
- Назначить тип ролика: несущий/возвратный/направляющий/натяжной.
- Выбрать конструкцию и материал обечайки под груз и среду.
- Подобрать диаметр и длину ролика под ширину ленты и скорость.
- Выбрать подшипник, уплотнение и смазку по матрице условий.
- Рассчитать P_eq с учетом распределения нагрузки по роликоопоре.
- Проверить запасы по C и C0, затем L10/L10h.
- Проверить сценарии «не применять» и паспортные ограничения.
- Принять монтаж по измеримым критериям и задать регламент осмотров.
Технический итог: надежность роликового узла обеспечивают корректная схема нагрузки, подходящее исполнение и дисциплина монтажа и обслуживания.
