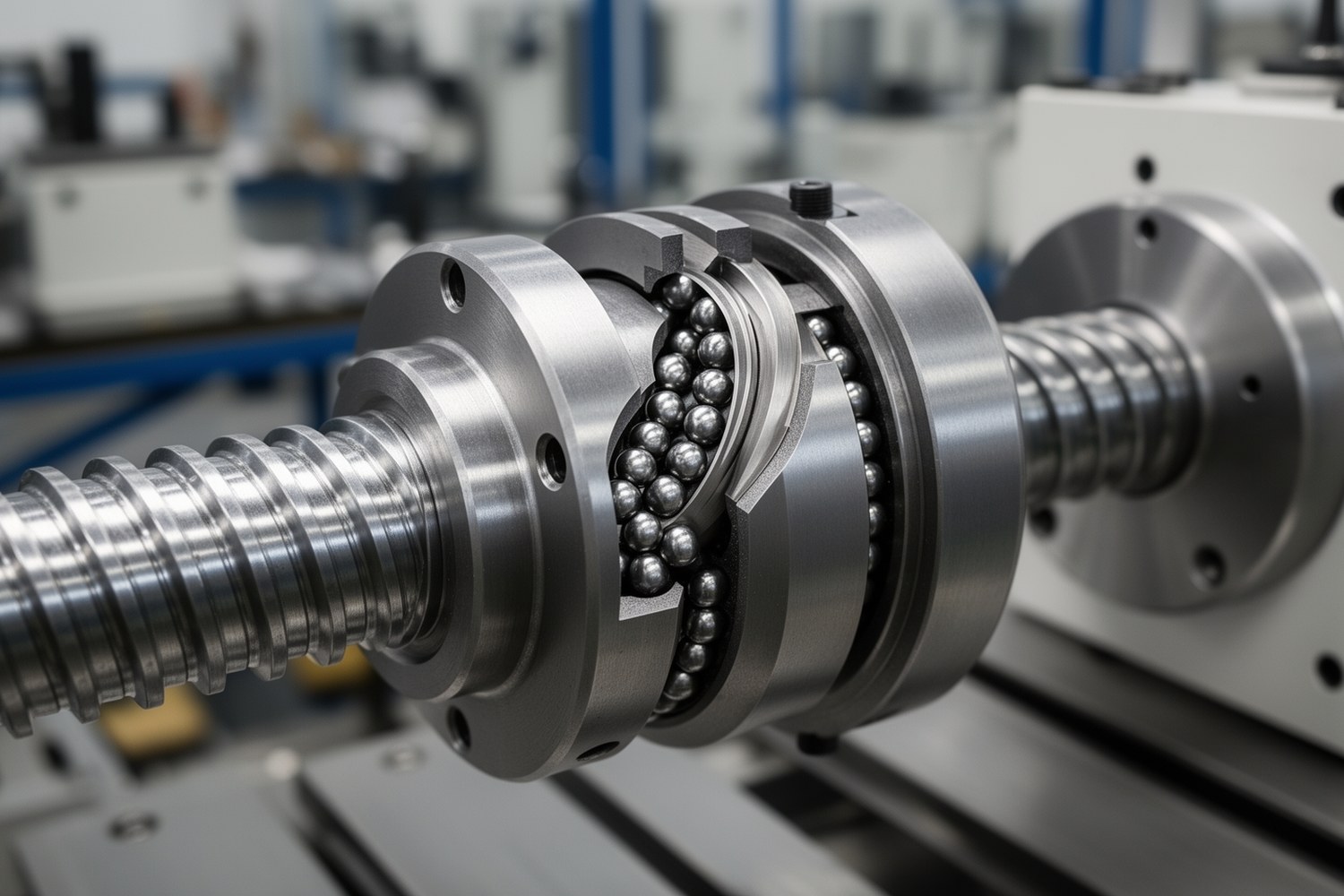

Оптимальная геометрия каналов рециркуляции ШВП

Расчёт оптимальной геометрии каналов рециркуляции ШВП выполняют по шагам: исходные данные, базовая кинематика, оценка потерь в рабочей и возвратной зонах, тепловая проверка минимального зазора, затем многокритериальная оптимизация и проверка на модели и стенде.

Рассматриваются внешний, внутренний, торцевой и комбинированный обвод.
Все расчёты даны в СИ, скорость вращения переводится в ω.
Для каждой зависимости указана область применимости.

Область применения и ограничения методики

Методика предназначена для предрасчёта и рабочего проектирования ШВП в приводах подачи. При высоком DN, выраженных термоградиентах, сложной реологии смазки и нестандартной геометрии профиля аналитические оценки используют как старт, а решение подтверждают численно и экспериментально.

Купить по теме

LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС
Molykote 111, 1 кг
11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г
18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл
3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л
0 ₽ Без НДС

Термины и обозначения

Канал рециркуляции шариков (канал возврата), участок возвратной зоны вне рабочих дорожек. Рабочая зона, участок передачи нагрузки; возвратная зона, участок перенаправления шарика.

Обозначения: dш, Dpw, p, β, α, αe, ω, vш, Δgeo, Δtol, Δth, ΔΘ.

ΔΘ = Twork − Tref, К (или °C разности).
Δth, тепловая добавка к зазору, м.

Исходные данные для расчёта

Минимальный набор: dш, Dpw (или геометрия для его определения), p, α, преднатяг Fpre, рабочая нагрузка, скорость, тип смазки, температурный диапазон, допуски формы и шероховатости переходов, а также ограничения по моменту, шуму и ресурсу.

Базовая геометрия и кинематика

Dpw = (Dвинта + Dгайки)/2

β = arctan(p/(π·Dpw))

ω = 2π·n/60, vш ≈ ω·Dpw/2

αe,proj ≈ arcsin(sin(α)·cos(β))

Оценка αe,proj допустима только как проекционная для симметричного профиля при малом угле подъёма (обычно β < 10°). Для готического профиля, смещения пятна контакта и прецизионных задач αe определяют по контактной геометрии в CAD/FEA.

Расчётные критерии канала рециркуляции

Fr = Ff + Fd, Ff = μ·N, Fd ≈ m·v²/R

Оценка корректна при плавной траектории и без ударных контактов. При пиках ускорений, локальных отрывах или высоких скоростях требуется DEM-модель.

Тип обвода	Плюсы	Ограничения	Ориентир по скорости
Внешний	Простая обработка и обслуживание	Больше габарит, выше шум	до ~3000 об/мин
Внутренний	Компактность, ниже шум	Сложная переходная геометрия	~3000-6000 об/мин
Торцевой	Компромисс по компоновке	Чувствителен к соосности	средние скорости
Комбинированный	Гибкая настройка под режим	Сложнее расчёт и проверка	средние и высокие

Тепловые эффекты и минимальный зазор

Δmin = Δgeo + Δtol + Δth

Δth ≈ αmat·Lchar·ΔΘ + Δfilm

Здесь αmat, коэффициент линейного расширения; Lchar, характерный размер; Δfilm, поправка на изменение смазочного слоя.

Проверку проводят минимум в двух сценариях: горячий старт и длительный установившийся цикл. Если в любом сценарии Δmin приближается к нулю, геометрию пересматривают.

Матрица применимости зависимостей

Зависимость/критерий	Предрасчёт	Рабочее проектирование	Когда нужна численная модель
β, vш, первичная кинематика	Да	Да	При сложной компоновке
Fr = Ff + Fd (оценка)	Да	Да, с запасом	Высокие скорости, ударные режимы
αe,proj	Да	Ограниченно	Нестандартный профиль, высокая точность
Δmin с тепловой поправкой	Да	Да	Большие термоградиенты
Шум и вибрации перехода	Нет	Ограниченно	DEM/CFD и стенд обязательны

Многокритериальная оптимизация

J(x) = w1·M* + w2·Lnoise* + w3·Wear* + w4·T* + w5·Ctech*

Нормировку выполняют к базовому образцу: y* = y/ybase для минимизируемых критериев, сумма весов Σwi = 1.

Сценарий	Приоритет весов	Комментарий
Высокая скорость	w2, w4, w1	Ключевые факторы: шум, нагрев, момент
Высокая нагрузка	w3, w1, w4	Ключевые факторы: износ, потери, тепловой запас
Высокая точность	w1, w2, w3	Стабильность момента и рециркуляции

Верификация: CAD/CAE и стенд

Аналитика: геометрия, потери, тепловой зазор.
CAD: параметрические варианты и допуски переходов.
CAE: DEM для траектории, CFD для смазки и тепла, FEA для контактов и деформаций.
Стенд: момент, пульсации, температура, шум, устойчивость рециркуляции.
Итерация до выполнения критериев.

Метрика стенда	Критерий приёмки к базовому образцу	Критерий браковки
Средний момент после прогрева	рост ≤ 10%	рост > 10%
Пульсация момента (RMS/пик)	рост ≤ 15%	устойчивые пики на входе/выходе
Температура гайки в установившемся режиме	рост ≤ 12 °C	превышение порога в течение 10 мин и более
Уровень шума	рост ≤ 3 дБА	выраженные тональные пики перехода
Стабильность рециркуляции	без подклиниваний за 60 мин	любой эпизод подклинивания или срыва

Технологичность и контроль качества

Критичны радиусы входа и выхода, смещение переходов, заусенцы и шероховатость. Контроль ведут минимум в трёх сечениях: вход, середина, выход канала, с фиксацией фактического профиля.

Дефект	Симптом	Корректирующее действие
Малый Rin	локальный шум, ударные пики	увеличить радиус и сгладить переход
Смещение выхода	рост пульсации момента	скорректировать базирование и соосность
Повышенная шероховатость	нагрев, ускоренный износ	финишная доводка и контроль чистоты
Недостаточный Δmin в горячем режиме	подклинивание после прогрева	пересчитать Δth, скорректировать сечение и преднатяг

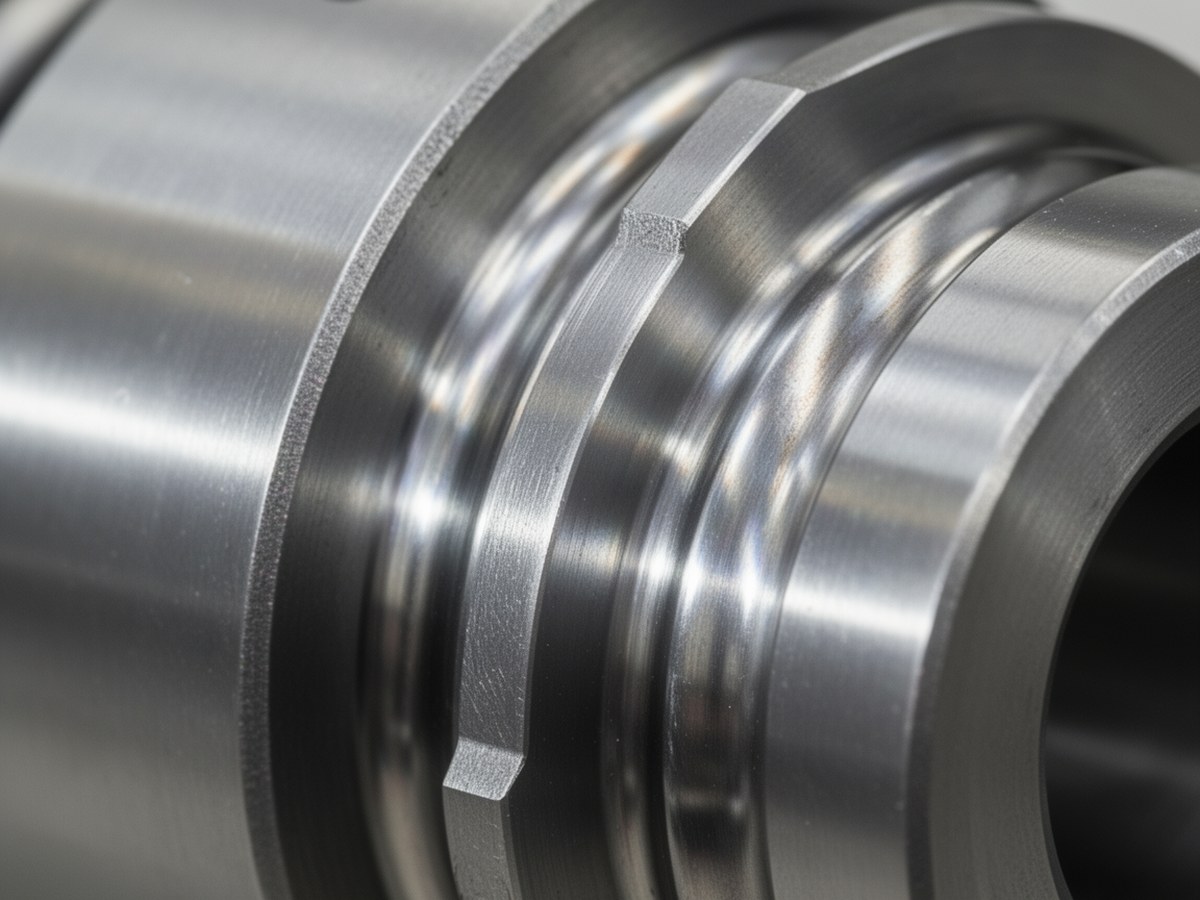

Крупный план переходов канала рециркуляции в гайке ШВП — Даже небольшие отклонения переходов дают рост шума, момента и температуры.

Мини-пример предрасчёта

dш = 3.175 мм, Dpw = 22.8 мм, p = 5 мм, n = 3000 об/мин. Получаем β ≈ 4.0°, ω ≈ 314 рад/с, vш ≈ 3.58 м/с. При Rin/dш = 1.8, Rin ≈ 5.7 мм. Если Δgeo + Δtol = 0.16 мм, αmat·Lchar·ΔΘ = 0.05 мм и Δfilm = 0.01 мм, то Δmin ≈ 0.22 мм. Далее переходят к CAE и стендовой проверке.
