Оптимизация геометрии каретки линейной направляющей для снижения трения рассматривается вместе с преднатягом, смазкой и качеством монтажа. Все коэффициенты и диапазоны ниже предназначены для предварительного подбора и должны калиброваться по каталогу и испытаниям конкретной серии (шариковой или роликовой).
Коротко главное
- Диапазоны и коэффициенты в материале подходят как стартовые инженерные ориентиры. Финальные значения уточняют по каталогу конкретной серии и по результатам испытаний.
- Формулы корректны только в заданных пределах: тип каретки (шариковая или роликовая), класс преднатяга, диапазоны скорости, нагрузки, температуры и условия монтажа.
- Базовые рабочие метрики: стартовое усилие каретки, установившееся сопротивление, момент трения направляющей, нагрев и повторяемость хода.
Область применения и исходные данные
До расчета фиксируют: скорость v (м/с), ускорение a (м/с²), рабочую нагрузку F_раб (Н), температуру T (°C), класс точности, допустимое стартовое усилие каретки (Н) и допустимый момент трения линейной направляющей (Н·м).
Для осей с двумя рельсами отдельно задают допуски на параллельность рельсов, трение, перекос и отклонение базовых поверхностей.
Из чего складывается сопротивление движения каретки
F_Σ, F_кач, F_упл, F_вязк, F_предн, силы в Н. Для перехода к моменту используют M_тр = F_Σ·r_экв, где M_тр в Н·м, r_экв в м.
| Компонента | Типичный вклад | Что проверять в каталогах/протоколах |
|---|---|---|
| Качение | Доминирующий | Тип контакта, геометрия дорожек, класс точности |
| Уплотнения/скольжение | От умеренного до значимого | Конструкция уплотнений, чистота среды, Ra |
| Вязкое | Сильно зависит от режима | Вязкость, температура, способ подачи смазки |
| Преднатяг | От умеренного до высокого | Класс преднатяга, монтажные допуски, прогрев |
Силовая схема F_Σ

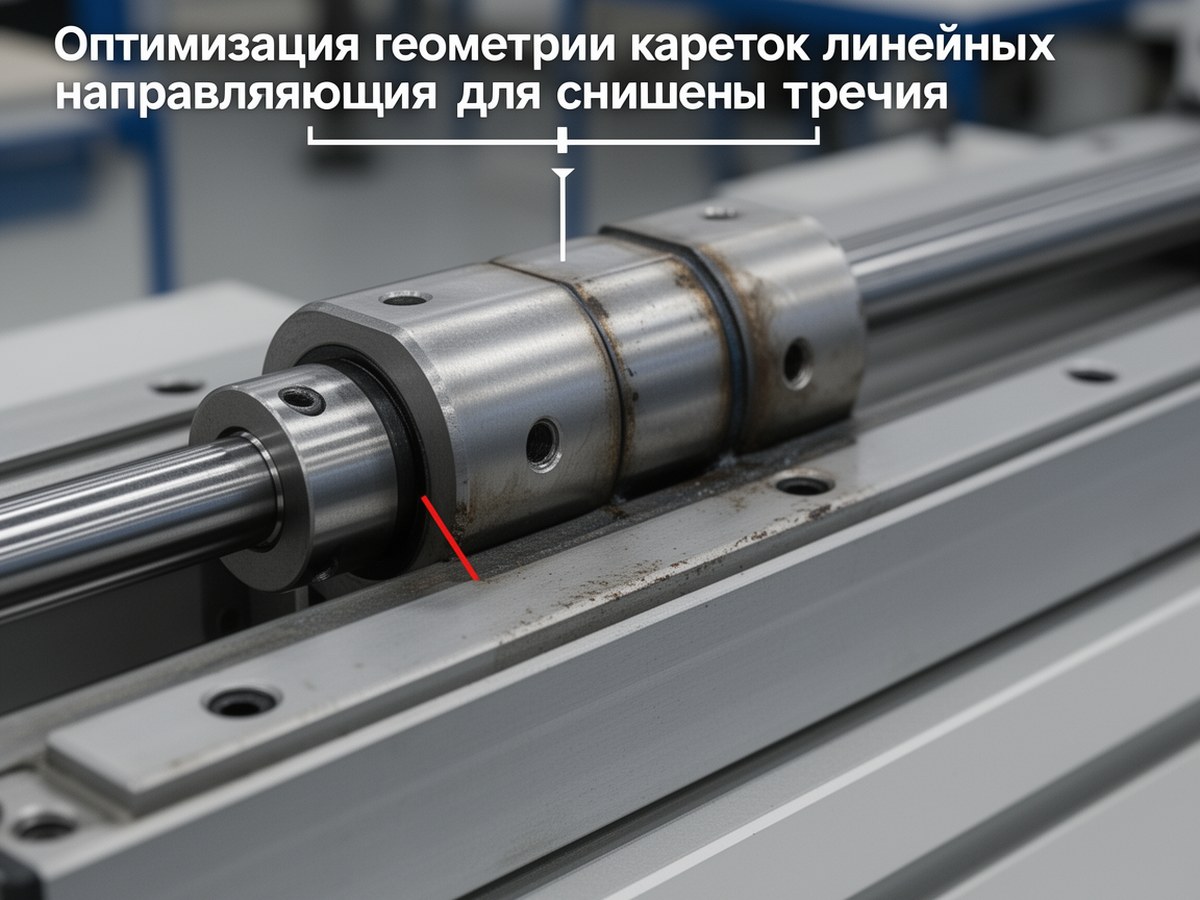

Иллюстрация рядом с формулой F_Σ помогает быстро связать компоненты трения с зонами контакта.
Геометрия дорожек качения
R(θ), R_0, м; k, безразмерный коэффициент профиля. Ориентировочно k берут из паспортных кривых серии и уточняют по контактному расчету.
p_max, Па, F_n, Н, b_eq, м, R_eq, м. Модель применима для упругого контакта без пластики и корректна только в рабочем диапазоне нагрузки серии.
Элементы качения: диаметр, количество, тип
Используют паспортные соотношения геометрии серии. Для первичного подбора:
N_opt, число элементов (безразмерно), D_ср и d, м, L_d=L/B, безразмерная относительная длина каретки.
Формула не универсальна, перед применением нужна калибровка на данных своей серии и стендовых измерениях.
Угол контакта и направление нагрузки
μ_0, базовый коэффициент качения (безразмерный), k_α, эмпирический безразмерный коэффициент, α, угол контакта (рад или ° по единой системе в расчете).
Значения k_α берут только из проверенной методики конкретного производителя или внутренней калибровки, отдельно для шариковых и роликовых кареток.
Преднатяг: настройка и границы
P_opt, Н; F_раб, Н; v_max, м/с; C, коэффициент с размерностью Н^0.5·с^0.3/м^0.3 (чтобы результат был в Н). Значение C выбирают по серии и классу преднатяга линейной направляющей.
Рост преднатяга обычно повышает жесткость и одновременно увеличивает стартовое усилие каретки и нагрев.
Влияние допусков монтажа
Непараллельность рельсов, перекос каретки и отклонение баз повышают добавку F_предн даже при корректном номинальном преднатяге. На практике монтажные ошибки часто дают больший вклад в трение, чем тонкая коррекция профиля дорожек.
Диагностика в эксплуатации
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Перегрев каретки линейной направляющей | Избыточный преднатяг, вязкая смазка, перекос | Проверить класс преднатяга, вязкость, соосность и параллельность рельсов |
| Рост стартового усилия каретки после прогрева | Нестабильная смазка, локальные контактные перегрузки | Сменить смазку/режим подачи, проверить контакт и пятно |
| Шум в зоне рециркуляции | Геометрия входной зоны, загрязнение, износ | Проверить входную зону, чистоту, состояние дорожек |
| Рывки и неравномерный ход | Непараллельность рельсов, локальный люфт/перетяг | Перемерить базы, выровнять рельсы, перепроверить преднатяг |
Протокол перед выпуском в серию
- Измерить: стартовое усилие, установившееся F_Σ, момент трения, температуру корпуса, шум.
- Провести цикл прогрева и реверсов, оценить дрейф параметров.
- Сравнить разброс между образцами одной партии.
- Зафиксировать критерии годности по внутреннему ТЗ и каталожным ограничениям серии.
Короткий пример расчета
Дано: F_кач=14 Н, F_упл=6 Н, F_вязк=4 Н, F_предн=10 Н. Тогда F_Σ=34 Н. Если лимит по ТЗ 28 Н, сначала уменьшают вклад F_предн и F_вязк (класс преднатяга, смазка, монтаж), затем корректируют геометрию дорожек.
Границы применимости
Формулы и коэффициенты в статье применяют только как предварительную модель для близких по конструкции серий. Для окончательного проекта обязательны сверка с паспортом конкретной линейной направляющей, FEM/контактная проверка и стендовая валидация в рабочих диапазонах скорости, нагрузки и температуры.
