Оптимизация впадины/дорожки качения ШВП это задача компромисса между ресурсом, жесткостью, КПД и технологичностью. Решение принимают не по «удобному» профилю, а по измеряемым критериям и подтвержденной валидации.
Коротко главное
- Геометрию подбирают по KPI: pmax, L10, осевая жесткость, момент трения, нагрев и дрейф преднатяга.
- Ключевые переменные: dш, rвп, ξ=rвп/dш, α, преднатяг, класс точности ШВП, Ra и волнистость.
- Рабочий порядок: аналитическая оценка, затем МКЭ с учетом перекоса и температуры, после этого стендовые испытания и метрологическая приемка.
Область применения и постановка задачи
Вход: осевая нагрузка и ее цикл, скорость, требуемая точность позиционирования, температурные ограничения, доступная технология изготовления. Выход: профиль дорожки, диапазоны α, ξ и преднатяга, обеспечивающие целевые KPI без перегрева и ускоренной усталости.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Термины и обозначения
dш — диаметр шарика, rвп — радиус впадины, ξ=rвп/dш — коэффициент конформности, α — угол контакта, Pа — эквивалентная осевая нагрузка, Cа — динамическая грузоподъемность ШВП, E* — приведенный модуль упругости, pmax — максимальное контактное давление, δ — контактная деформация.
Важно: угол контакта α не равен углу подъема резьбы. α задает направление контактной реакции в паре «шарик-дорожка», а угол подъема определяется шагом и диаметром резьбы.
Минимальный расчетный блок и применимость
Q — нормальная нагрузка на один контакт (Н), a и b — полуоси эллипса Герца (м), pmax — Па. Формула применима для упругого контакта, корректной смазки, без пластического течения и ударных перегрузок.
n — об/мин. Это базовая оценка ресурса при постоянной эквивалентной нагрузке и стандартных предпосылках по чистоте, смазке и монтажу. Для переменного цикла используют эквивалентирование нагрузки по спектру и проверку на стенде.
Карта выбора геометрии (режим → профиль → параметры)
| Режим | Рекомендуемый профиль | α, ° | ξ=rвп/dш | Преднатяг |
|---|---|---|---|---|
| Высокая точность, малые скорости | Готический или эллиптический | 40–45 | 0,52–0,54 | средний, с контролем момента трогания |
| Высокая скорость, ограничение по нагреву | Полукруглый или мягко-составной | 35–40 | 0,51–0,53 | низкий–средний |
| Тяжелый цикл, высокая нагрузка | Составной или готический | 42–45 | 0,53–0,55 | средний–повышенный (с тепловой проверкой) |
Диапазоны стартовые, уточняются по типоразмеру, материалу и реальному циклу.
Проверяемые критерии выбора и приемки
| KPI | Ориентир для проекта | Как проверять |
|---|---|---|
| pmax | ниже внутреннего лимита материала/термообработки, обычно с запасом ≥15% | аналитика + МКЭ контакта |
| Осевая жесткость | выполнение целевой δ под рабочей нагрузкой | расчет + стенд «сила–перемещение» |
| Температура гайки | стабилизация без превышения лимита смазки | стендовой прогон на Vmax и цикле |
| Момент трения | в пределах лимита привода, без резких пульсаций | моментометрия по ходу |
| Дрейф преднатяга | обычно не более 10–20% после приработки/теплоцикла | повторный контроль жесткости и момента |
Преднатяг, класс точности, Ra и волнистость
Рост преднатяга повышает жесткость и снижает люфт, но увеличивает трение и нагрев. Класс точности ШВП влияет на шаговую ошибку и повторяемость: при более низком классе возрастает разброс нагрузки между шариками и риск локальных пиков напряжений.
Ra и волнистость нужно разделять: низкий Ra сам по себе не компенсирует волнистость дорожки. Волнистость повышает пульсации момента, шум и локальный перегрев даже при хорошем среднем Ra.
Изготовление, допуски и метрология
| Параметр | Метод | Типовая точность измерения | Частота контроля |
|---|---|---|---|
| Радиус/форма профиля rвп | КИМ или профильный сканер | погрешность 1–2 мкм | FAI + выборка по партии |
| Отклонение профиля дорожки | контурометрия | 1–3 мкм по профилю | каждая партия |
| Ra | контактный профилометр | до 0,01 мкм | пооперационно на финише |
| Волнистость | волнометр/фильтрованный профиль | по диапазону пространственных частот | пооперационно + приемка |
| Шаг/накопленная ошибка/биение | линейная интерферометрия, КИМ | по классу точности изделия | 100% для прецизионных партий |
Для серийного процесса полезно правило: 100% контроль критичных размеров первого выпуска, далее статистический контроль (например, AQL/CPK) с возвратом к 100% при дрейфе процесса.

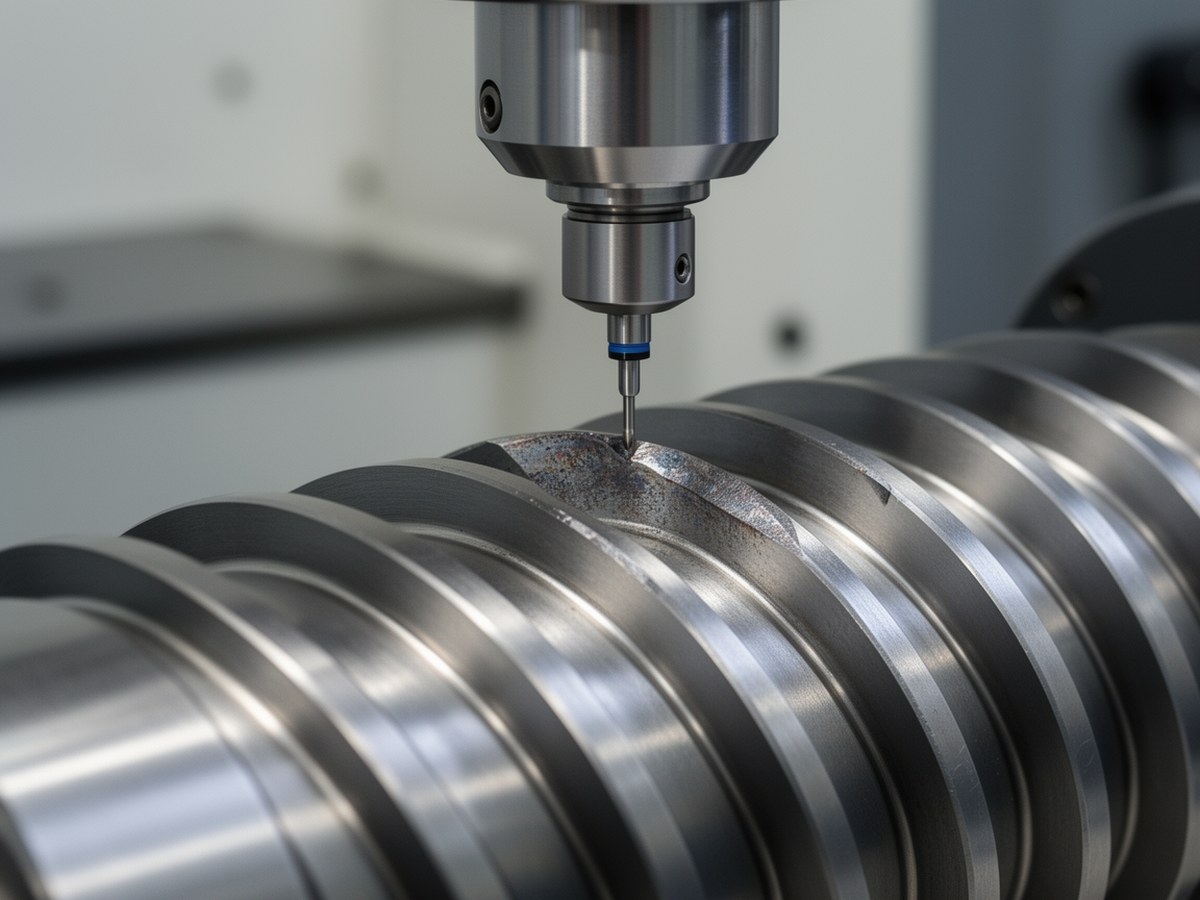

Контроль профиля дорожки качения
Иллюстрация дополняет блок о методах измерения и точности контроля.
Валидация: аналитика, МКЭ и стенд
Модель считают пригодной, если расхождение с испытаниями укладывается в заранее заданные пределы, например: жесткость ±10%, момент ±15%, рабочая температура ±10%, тренд ресурса без противоречий. В МКЭ обязательно учитывать перекос/несоосность, термодеформации и реальный преднатяг.
Риски и ограничения
Герцевская модель не описывает загрязнение, деградацию смазки, пластические эффекты и ударные режимы. При одинаковой геометрии ресурс может резко различаться из-за чистоты смазки и абразива. Поэтому оптимизация геометрии всегда дополняется требованиями к уплотнению, фильтрации и обслуживанию.
Нормативная рамка и источники методик
Для верифицируемых расчетов и приемки обычно опираются на: ISO 3408 (шарико-винтовые передачи, терминология/точность/испытания), ISO 281 (базовые принципы расчета ресурса тел качения), ISO 76 (статическая грузоподъемность), ISO 4287/4288 и ISO 21920 (параметры и оценка шероховатости), ASME B5.48 (испытания и оценка точности ШВП). Конкретный набор норм фиксируют в ТЗ проекта.
