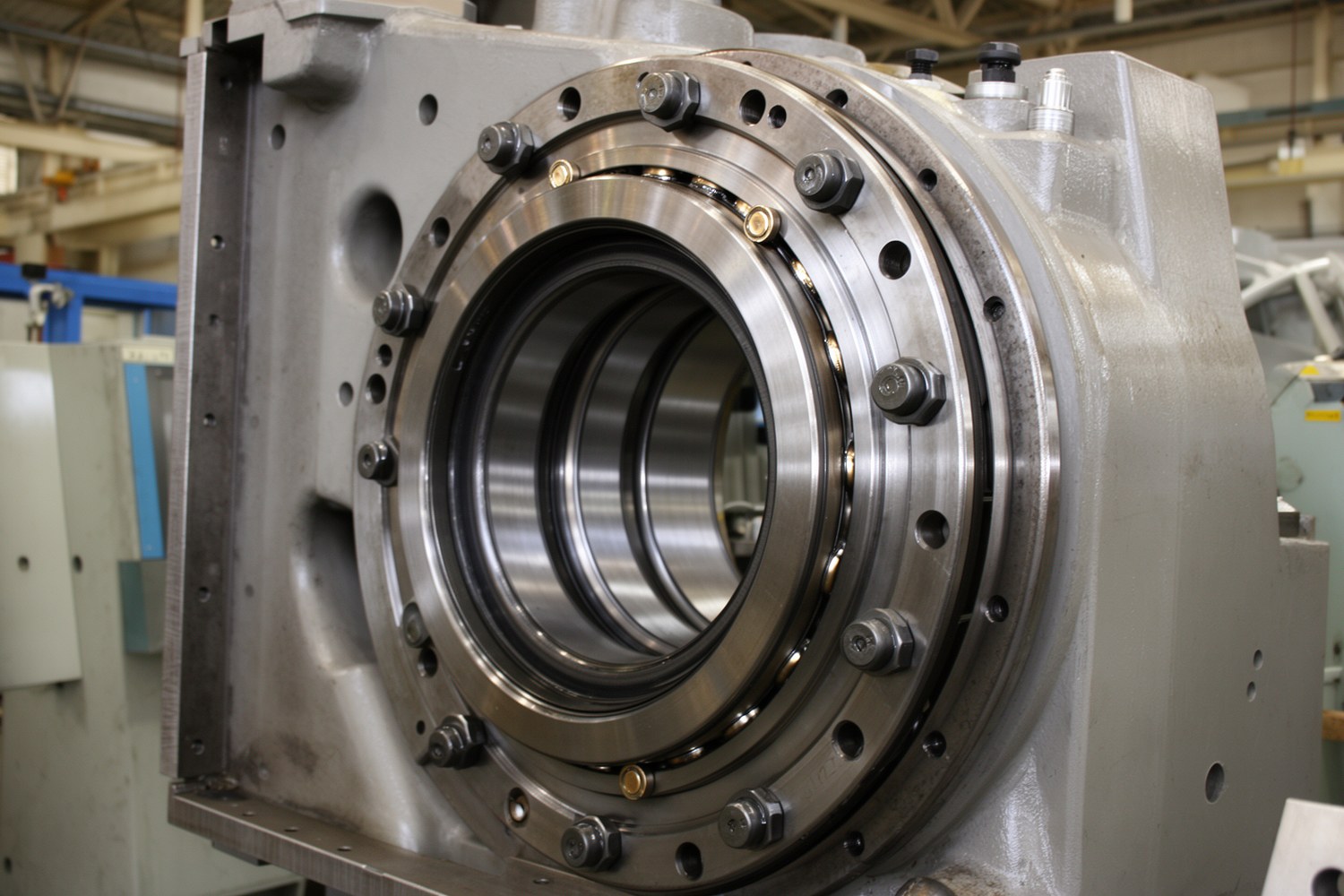

Опорно-поворотное устройство (ОПУ) в вибронагруженной машине обычно разрушается не мгновенно, а по цепочке: резонансные зоны ОПУ, микроперемещения, фреттинг-износ, ухудшение смазки, потеря преднатяга, ускоренный износ дорожек качения и крепежа. Поэтому проверка должна охватывать проектирование, монтаж и эксплуатацию.
Коротко главное
- r=f_exc/f_n и Kd=1.2–2.0 используйте как предварительную оценку, затем уточняйте по расчётной модели и измерениям.
- Схему ОПУ подбирайте по входным критериям: момент, перекос, спектр вибрации, ресурс и доступность обслуживания.
- Критерии браковки ОПУ зафиксируйте заранее в матрице эскалации: наблюдение, ограничение режима, остановка.
Область применения и входные данные
До выбора конструкции фиксируют измеряемый вибропортрет и режим работы.
- Спектр: частоты, амплитуды, направления.
- Нагрузки: осевая, радиальная, опрокидывающий момент, пиковые события.
- Режим: реверсы, пуски/остановы, доля ударных циклов, требуемый ресурс.
- Среда: температура, загрязнение, влага, химическая активность.
- Сервис: интервалы ТО и доступность повторной протяжки.
| Источник | Частоты, Гц | Типовой риск | Что проверять |
|---|---|---|---|
| Ходовые/ветровые колебания | 1-10 | Смещение, ударные перегрузки | Жёсткость опоры, запас по моменту |
| Приводы и редукторы | 10-100 | Фреттинг-коррозия, усталость | Отстройка частот, преднатяг, крепёж |
| Ударные процессы | 100-1000 | Локальные контактные повреждения | Контактная выносливость дорожек качения |
| Высокочастотные возмущения | >1000 | Деградация смазки и сепаратора | Смазка, температурный тренд |
Механизмы повреждений
Вибропрочность показывает запас до разрушения, а виброустойчивость отражает способность сохранять функцию без недопустимого роста вибрации, температуры и люфта в рабочем диапазоне.
Критичные механизмы: работа вблизи собственных частот опорно-поворотного узла, потеря преднатяга, самоотвинчивание болтов при вибрации, ухудшение смазочной плёнки и рост контактной усталости.
Выбор конструктивной схемы ОПУ
Ниже даны ориентиры для стадии концепта. Это не универсальные нормы, а критерии предварительного выбора до детального расчёта.
| Входной критерий | Предварительный порог | Предпочтительное решение |
|---|---|---|
| Относительный момент K_M=M_max/M_ref | K_M > 0.6 | Двухрядная схема или увеличение диаметра/жёсткости |
| Перекос опоры | δ_plane/D > 0.0005 | Усиление опоры, коррекция базы, двухрядная компоновка |
| Спектральная близость | 0.8 ≤ f_exc/f_n ≤ 1.2 | Отстройка частот; при невозможности, демпфирование |
| Ресурс и реверсы | N_req > 10^7 и частые реверсы | Повышенный преднатяг, усиленный контроль контакта и смазки |
| Доступность сервиса | Нет регулярной протяжки | Комбинированная фиксация резьбы и инструментальный контроль натяга |
На практике, если частоты отстроены и амплитуды стабильны, обычно достаточно жёсткости и преднатяга. Если пики остаются рядом с модами, демпфирование становится обязательным. Переход на двухрядную схему оправдан при сочетании большого момента, перекоса и жёсткого требования по ресурсу.
Материалы, смазка, уплотнения
| Элемент | Критично в вибросреде | Что фиксировать в ТЗ |
|---|---|---|
| Кольца и дорожки | Контактная выносливость дорожек качения | Твёрдость, глубина упрочнения, допуски |
| Тела качения | Стабильная геометрия контакта | Класс точности, чистота материала |
| Сепаратор | Ударная и термическая стойкость | Совместимость со смазкой и температурой |
| Смазка | Удержание плёнки при колебаниях | Вязкость, адгезия, интервалы обновления |
| Уплотнение | Работа при микроподвижках | Пылевлагозащита и температурный диапазон |
Расчёт виброустойчивости и долговечности
f_n=(1/2π)·√(k/m), r=f_exc/f_n.
Интервалы r<0.8 и r>1.2 используют как предварительный фильтр для линейной модели с квазистационарным возбуждением. Для широкополосных, ударных и нелинейных режимов границы уточняют модальным/гармоническим расчётом и испытаниями.
P_eq=K_d·P_stat. Диапазон K_d=1.2-2.0 применим для ранней оценки при умеренной вибрации; на финальном этапе K_d калибруют по измеренному спектру.
Контакт: σ_H≈C·√(P_eq/A_c). Усталость: D=Σ(n_i/N_i)<1.
Расчётные допущения проверяют в эксплуатации по метрикам: спектральные пики, RMS/пики вибрации, тренд температуры, анализ смазки и остаточный натяг болтового соединения.

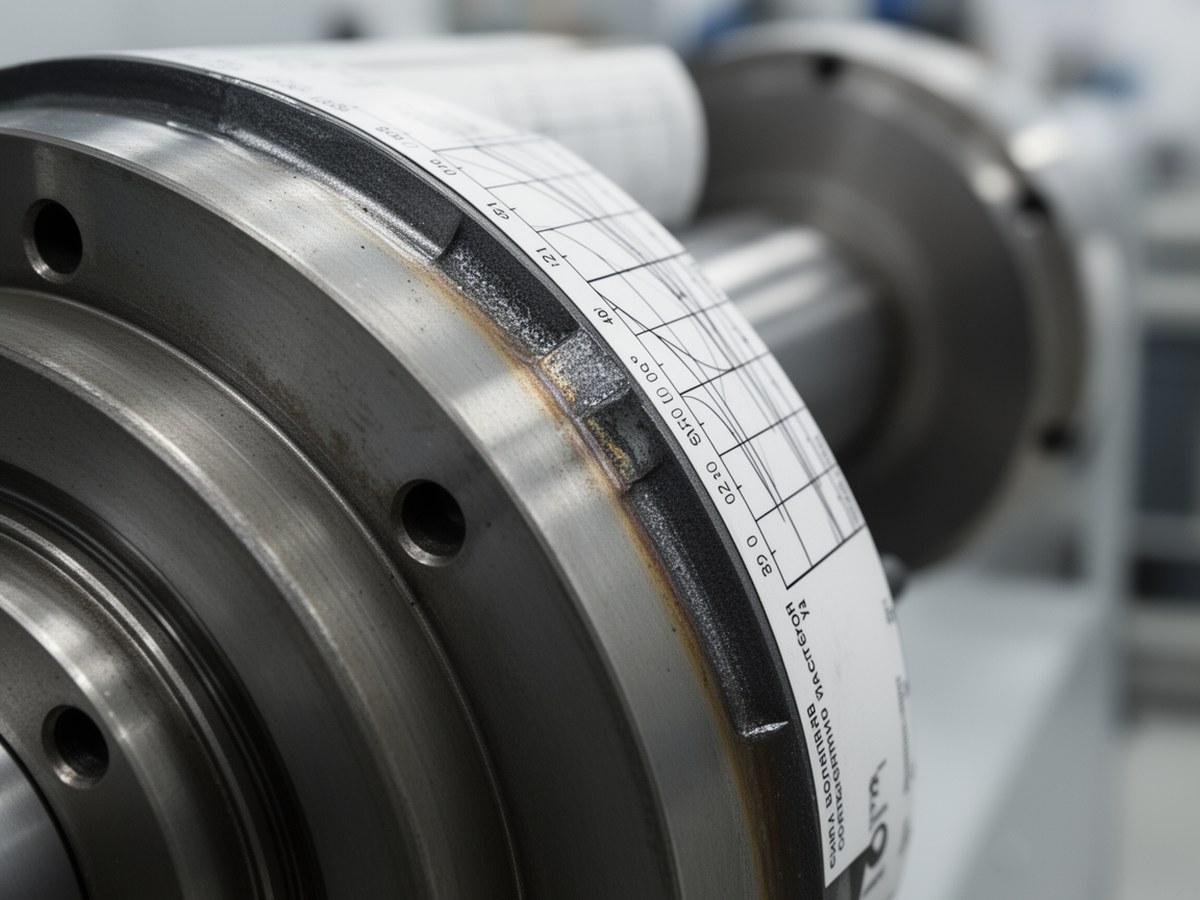

Резонансные зоны ОПУ
Иллюстрация к проверке отношения f_exc/f_n и оценке риска резонанса.
Нормативная рамка
| Документ | Что проверяют |
|---|---|
| ISO 76 | Статическая грузоподъёмность и риск остаточных контактных деформаций |
| ISO 281 | Номинальная усталостная долговечность подшипникового узла |
| VDI 2230 | Расчёт болтов: преднатяг, потери натяга, работа стыка |
| ISO 10816/20816 | Оценка вибросостояния машины по измерениям и трендам |
Пороговые значения задают регламентом конкретной машины и её статистикой.
Болтовые соединения в вибрации
F_f=μ·ΣF_pre≥F_t, η=F_res/F_pre,0.
| Метод контроля остаточного натяга | Применение | Стартовая периодичность |
|---|---|---|
| Ультразвуковое измерение удлинения | Критичные крупные болты | Пуск, 50-100 ч, затем 500-1000 ч |
| Угол доворота | Серийный монтаж при стабильном трении | Пуск и каждая регламентная протяжка |
| DTI-шайбы | Быстрый визуальный контроль | Каждое плановое ТО |
| Контроль удлинения/метки | Полевой тренд между ТО | По графику обходов |
Метод фиксации резьбы выбирают вместе с методом контроля: фиксации без измеряемого подтверждения остаточного натяга недостаточно.
Монтаж и пусконаладка
- Проверить плоскостность и жёсткость опорных поверхностей.
- Затягивать крест-накрест в несколько проходов с контролем трения.
- Выполнить повторную протяжку после приработки.
- Снять базовые вибро- и температурные значения после пуска.
Критерии браковки ОПУ и уровни эскалации
Абсолютные пороги зависят от типа машины, но правила реакции должны быть едиными.
| Индикатор | Наблюдение | Ограничение режима | Останов |
|---|---|---|---|
| Вибрация (RMS/спектр) | Рост тренда | Рост в 3 замерах подряд или новый пик у собственной частоты | Резкий скачок с одновременным шумом/люфтом |
| Температура узла | Медленный дрейф | Стабильный рост без изменения нагрузки | Быстрый рост с ухудшением вибросигнала |
| Смазка | Умеренный рост загрязнения | Рост частиц износа выше базового тренда | Признаки интенсивного износа, требующие дефектации |
| Остаточный натяг | Снижение к нижней границе | Выход ниже предупреждающего уровня | Падение ниже минимально допустимого η |
| Люфт | Рост внутри допуска | Подход к пределу допуска | Превышение паспортного предела |
Мини-глоссарий
- Преднатяг: начальное усилие в контакте или крепеже до внешней нагрузки.
- Остаточный натяг: фактический преднатяг после работы узла.
- Фреттинг-износ: износ при малых относительных перемещениях контакта.
- Собственная частота: частота свободных колебаний системы.
- Резонансная зона: диапазон, где амплитуда вынужденных колебаний резко растёт.
- Контактная выносливость: стойкость дорожек качения к контактной усталости.
