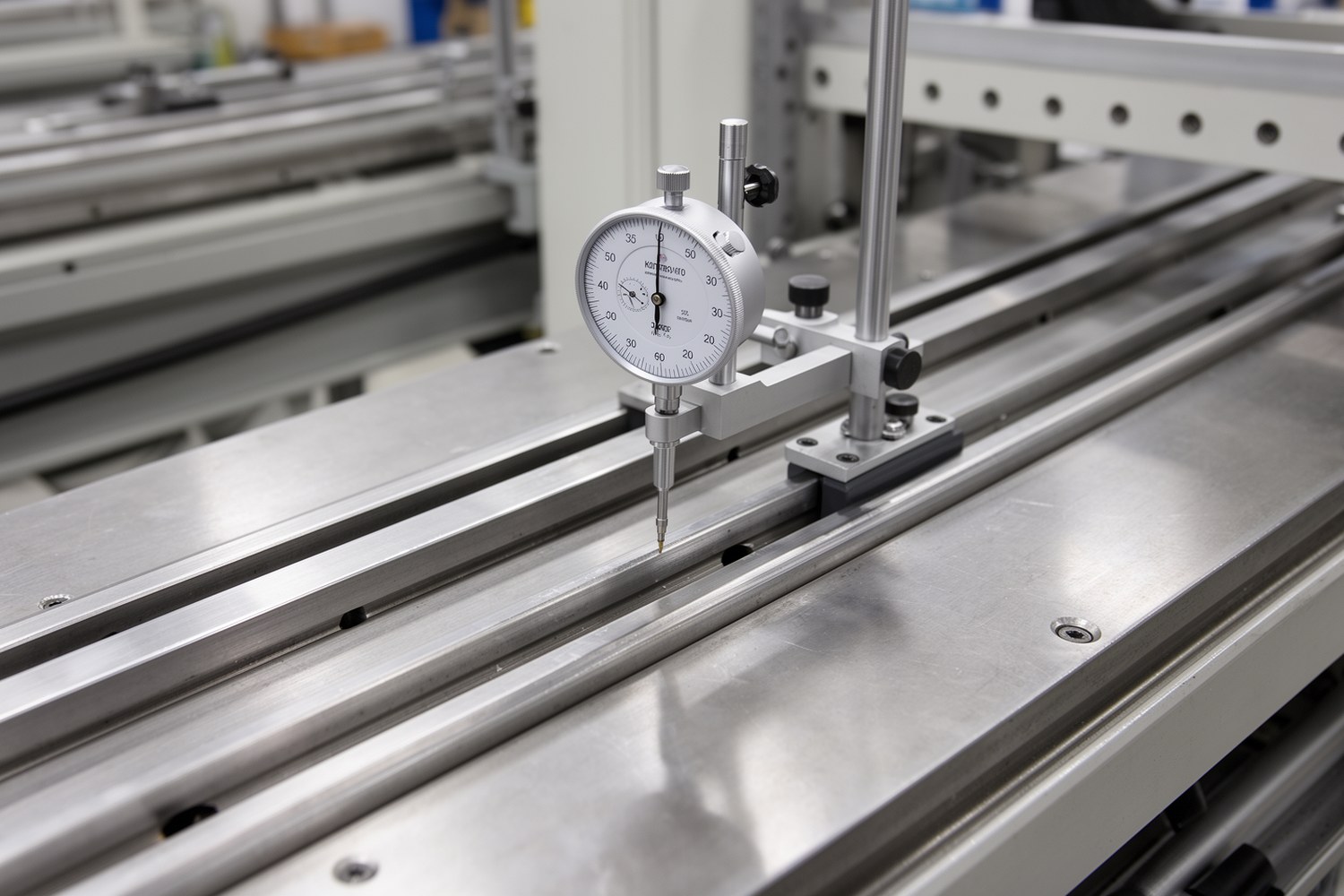

Приведена рабочая методика измерения и настройки пары рельсовых направляющих с акцентом на воспроизводимость результата и корректную приемку.
- Приоритет требований: ТУ/КД узла → паспорт серии направляющих → общие стандарты GPS/ISO (включая ISO 1101).
- Типовые численные допуски из справочников используют только как ориентир.
- Настройку выполняют итерационно: измерение, коррекция, повторный контроль.
Область применения и исходные требования
Методика подходит для пары профильных рельсов длиной 300–4000 мм (станки, автоматизация, измерительные модули).
До начала работ зафиксируйте длину оси, класс точности узла, целевые допуски, схему затяжки, инструмент и форму протокола.
Если в документах значения различаются, применяйте более строгий предел из источника с более высоким приоритетом.
Термины и измеряемые параметры
- Параллельность рельсов: изменение расстояния между рельсами по длине.
- Прямолинейность базы: отклонение опорной поверхности под рельсом.
- Разность высот рельсовых направляющих: вертикальный перепад в одинаковых поперечных сечениях.
- Перекос (twist): угловое рассогласование в поперечном сечении; фиксируют как Δh в парных точках или как угол α ≈ Δh/B, где B это межрельсовая база.
- Перпендикулярность монтажных плоскостей: отклонение сопрягаемых поверхностей от 90°.
Условия измерений и подготовка
- Температура: 20 ± 2 °C, продольный градиент не более 1 °C/м.
- Выдержка узла: 2–4 часа после монтажа/перемещения; для лазерных систем выдержка прибора по паспорту.
- Вибрация основания: до 0,2 мм/с RMS для прецизионной приемки, до 0,5 мм/с RMS для общего контроля.
- Чистота баз: без стружки, заусенцев, следов краски и герметика; поверхности обезжирены.
- Крепеж: одинаковая последовательность и момент затяжки на всех итерациях.
Выбор метода измерения (матрица решения)
| Длина оси | Требуемая точность | Бюджет | Рекомендуемый метод |
|---|---|---|---|
| до 1000 мм | ≥ 30 мкм/м | низкий | Механический |
| 1000–2500 мм | 10–30 мкм/м | средний | Механический или струнный |
| ≥ 2500 мм | 10–20 мкм/м | средний | Струнный с компенсацией провисания |
| любая | ≤ 10 мкм/м | высокий | Лазерный |
При конфликте критериев приоритет такой: сначала требуемая точность, затем длина оси, затем бюджет.
Стандартная карта измерений
- Точка 0: фиксированный торец опорного рельса.
- Направление прохода: всегда от точки 0 к противоположному торцу.
- Шаг: 100–200 мм; при жестких допусках 50–100 мм. Точки у торцов и стыков обязательны.
- Повторы: не менее 3 измерений на точку.
- Обработка: среднее арифметическое; выброс исключают при |xi − x̄| > 3s с отметкой причины в протоколе.

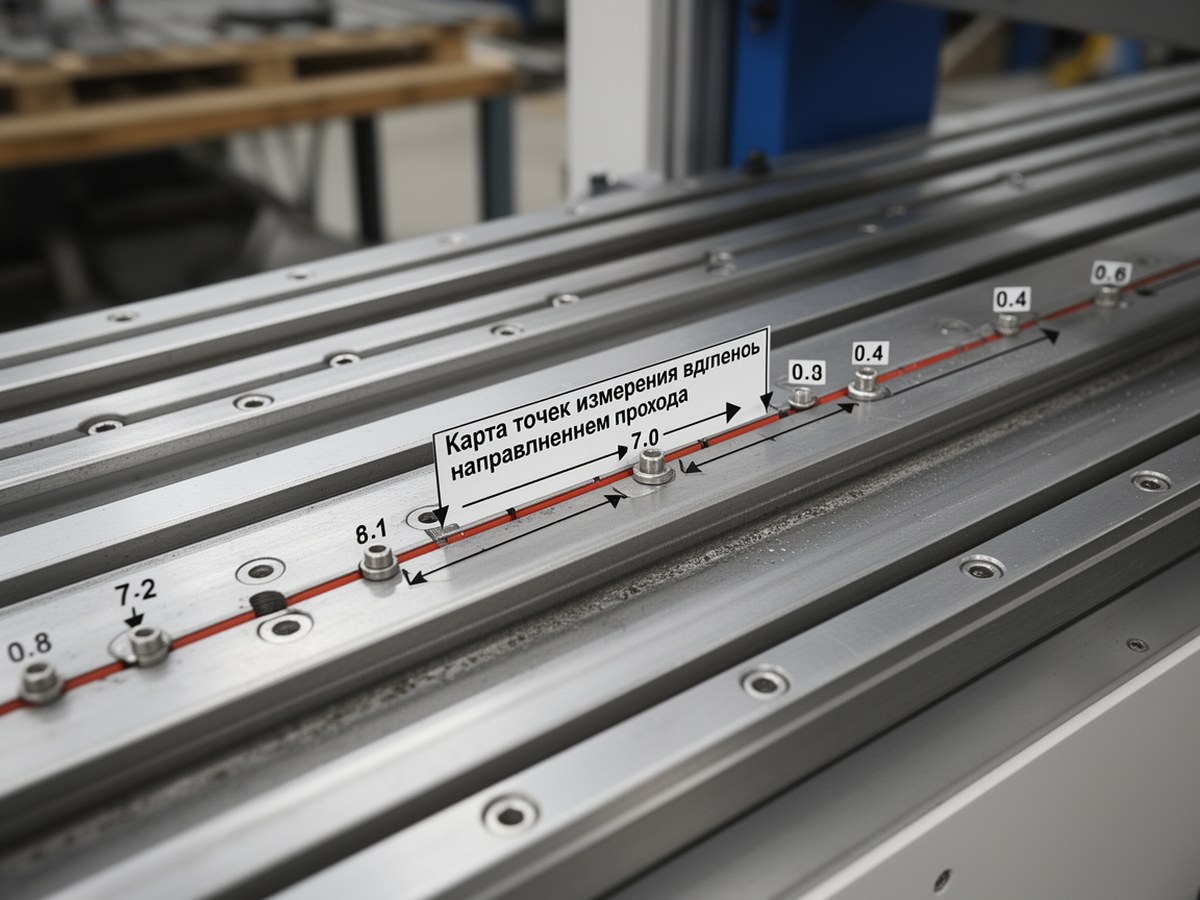

Карта точек съема данных
Разместить перед пунктами о шаге, повторах и обработке выбросов.
Пошаговая методика настройки
- Базируйте и закрепите первый рельс, проверьте прямолинейность базы и момент затяжки.
- Снимите первичную карту второго рельса: межрельсовое отклонение, разность высот, перекос.
- Внесите коррекцию в локальных пиках (прокладки/регулировка).
- Перезатяните крепеж по той же схеме и повторите измерение по той же карте.
- Повторяйте цикл, пока все параметры не войдут в допуск и результат не подтвердится повторным проходом.
Если после 3–4 итераций допуск не достигнут, переходите к эскалации: проверьте базу и плоскостность, демонтируйте проблемный участок, выполните повторное базирование и запустите новый цикл контроля.
Формулы и пересчеты
f ≈ (q · L²) / (8 · T)
Оценка провисания струны: f: мм, q: Н/мм, L: мм, T: Н.
E(мм/м) = (Δ / L) · 1000
Пересчет локального отклонения Δ на длине L в мм/м.
uΣ ≈ √(u₁² + u₂² + ...)
Упрощенная суммарная неопределенность (квадратичное сложение составляющих).
Допуски параллельности рельсовых направляющих и критерии приемки
Таблица ниже справочная. Окончательные пределы для приемки берите из ТУ/КД и паспорта серии направляющих. Обозначения классов у производителей могут различаться, поэтому сопоставление выполняют по числам, а не по буквенным индексам.
| Класс применения | Параллельность, мкм/м | Длина нормирования | Разность высот, мкм |
|---|---|---|---|
| Прецизионный | 5–10 | 1000 мм | 3–8 |
| Высокий | 10–20 | 1000 мм | 5–15 |
| Нормальный | 20–40 | 1000 мм | 10–30 |
- Все контрольные точки в допуске.
- Повторный проход подтверждает сопоставимый результат.
- Момент затяжки соответствует карте сборки.
- Ход каретки плавный, без локальных зон заедания.
Приемочный протокол настройки направляющих
Минимально фиксируйте ID узла, дату, исполнителя, условия среды, приборы и их поверку, карту точек, исходные и итоговые значения, число итераций и итоговый статус OK/NG.
| Этап | Параметр | Допуск | Факт | Статус |
|---|---|---|---|---|
| Среда | Температура/градиент/вибрация | По ТУ | ___ | OK/NG |
| Геометрия | Параллельность рельсов | ___ мкм/м | ___ | OK/NG |
| Геометрия | Разность высот | ___ мкм | ___ | OK/NG |
| Геометрия | Перекос (Δh или α) | ___ | ___ | OK/NG |
| Сборка | Момент затяжки | ___ Н·м | ___ | OK/NG |
Чек-лист перед выпуском в работу
- Условия измерений зафиксированы и соответствуют заданным порогам.
- Карта точек и число повторов соблюдены без отклонений.
- Параллельность, разность высот и перекос имеют отдельные записи и статусы.
- Все корректировки трассируемы: где, чем и на сколько изменяли.
- Протокол подписан, узел имеет итоговый статус OK.
