Нагрев каретки линейной направляющей сам по себе не является отказом. Отказом становится перегрев, то есть выход за допустимый режим для данной каретки, рельса, смазки и цикла нагрузки. На практике вопрос «почему греется каретка линейной направляющей» решают через связку признаков: температура, ток привода, шум, вибрация и точность позиционирования.
- Сначала отделите штатный нагрев от опасного перегрева по тренду, а не по единичному измерению.
- Проверяйте узел в структуре: каретка, рельс, основание, привод, уплотнения, среда.
- Начинайте с простых причин: смазка, загрязнение, режим движения; затем переходите к геометрии монтажа и износу.
Что считать перегревом каретки
Для инженерной эксплуатации удобно делить состояние на три уровня:
| Состояние | Типовой ориентир по температуре корпуса каретки | Интерпретация | Действие |
|---|---|---|---|
| Нормальный нагрев | Часто в диапазоне близком к окружающей среде +10…+25 °C | Трение и потери в пределах расчетного режима | Наблюдение по тренду |
| Повышенный нагрев | Стабильный рост выше обычного рабочего тренда | Вероятно ухудшение смазки, рост нагрузки или ошибочный режим | Ускоренная диагностика без разборки |
| Аварийный перегрев | Быстрый рост температуры, локальные горячие зоны, сопутствующий шум/заедание | Риск ускоренного износа и повреждения тел качения | Остановка и сервисная проверка |
Важно: любые числовые пределы в таблице являются ориентиром. Обязательные лимиты, допуски и режимы берутся только из паспорта производителя и условий конкретной машины.
Безопасность: перед осмотром применяйте блокировку пуска (LOTO), учитывайте горячие поверхности и возможность внезапного движения осей. Измерения на работающем оборудовании выполняют только по регламенту предприятия.
Симптомы и быстрый скрининг на месте
Быстрый скрининг нужен, чтобы за 10–20 минут понять, продолжать ли работу или переводить узел в останов.
Механические признаки
- локальный нагрев одной каретки или одного участка рельса;
- неравномерный ход, микрозаедания, рост шума;
- увеличение вибрации на реверсах;
- ухудшение повторяемости и прямолинейности.
Электрические и косвенные признаки
- рост тока сервопривода при том же профиле движения;
- увеличение времени разгона/торможения по факту;
- чаще срабатывают ограничения по нагрузке привода;
- растет температура смежных узлов из-за передачи тепла.
Если температура повышается вместе с током привода, это обычно означает рост сил сопротивления в кинематической цепи. Проверяют не только каретку, но и состояние рельса, опорной поверхности и режим движения.
Типовые причины перегрева
Причины удобно группировать по пяти блокам: смазка, монтаж, нагрузка, режим, загрязнение/износ.
| Симптом | Вероятная причина | Метод проверки | Рекомендуемое действие |
|---|---|---|---|
| Равномерный рост температуры на цикле | Недостаток смазки или неверная вязкость | Осмотр смазки, проверка регламента и фактической подачи | Очистка, перезаправка совместимой смазкой, корректировка интервала |
| Локальный перегрев в одной зоне хода | Непараллельность, перекос базы, локальный дефект рельса | Контроль геометрии, индикатор, линейка/лазер | Переустановка с выверкой, устранение перекоса, замена дефектного участка |
| Шум и вибрация на реверсах | Избыточный предварительный натяг, жесткий профиль ускорений | Сопоставление с классом натяга и параметрами движения | Снижение натяга (если допустимо), смягчение профиля разгона/торможения |
| Рост тока привода без изменения программы | Рост трения из-за загрязнения или деградации смазки | Тренд тока, осмотр уплотнений и защит | Очистка, восстановление защиты, замена смазки |
| Быстрый перегрев после обслуживания | Смешивание несовместимых смазок | Проверка химической базы смазок и консистенции | Полная промывка по регламенту и заправка одной системой смазки |
| Температура растет при высокой динамике | Высокая скорость, ускорение, частые реверсы | Анализ профиля движения и длительности цикла | Оптимизация траектории, снижение пиков, паузы для теплоотвода |
Смазка: что проверять в первую очередь
Для узла «каретка линейной направляющей» смазка критична: она снижает трение, отводит часть тепла и защищает от износа. Перегрев часто начинается именно с ухудшения смазочного режима.
Ключевые параметры смазки
- базовое масло и тип загустителя;
- вязкость при рабочей температуре;
- совместимость с уплотнениями и материалами;
- устойчивость к воде, СОЖ, пыли и стружке.
Признаки деградации
- потемнение, запах перегрева, потеря консистенции;
- металлические включения и абразив;
- вытекание при нагреве и сухие зоны на дорожках;
- падение эффекта после частой дозаправки.
Смешивание разных смазок без проверки совместимости может вызвать разжижение или уплотнение массы, что увеличивает трение и ускоряет нагрев. При сомнениях безопаснее выполнить полную очистку и перейти на один согласованный тип смазки по паспорту.
Визуальный контроль смазки

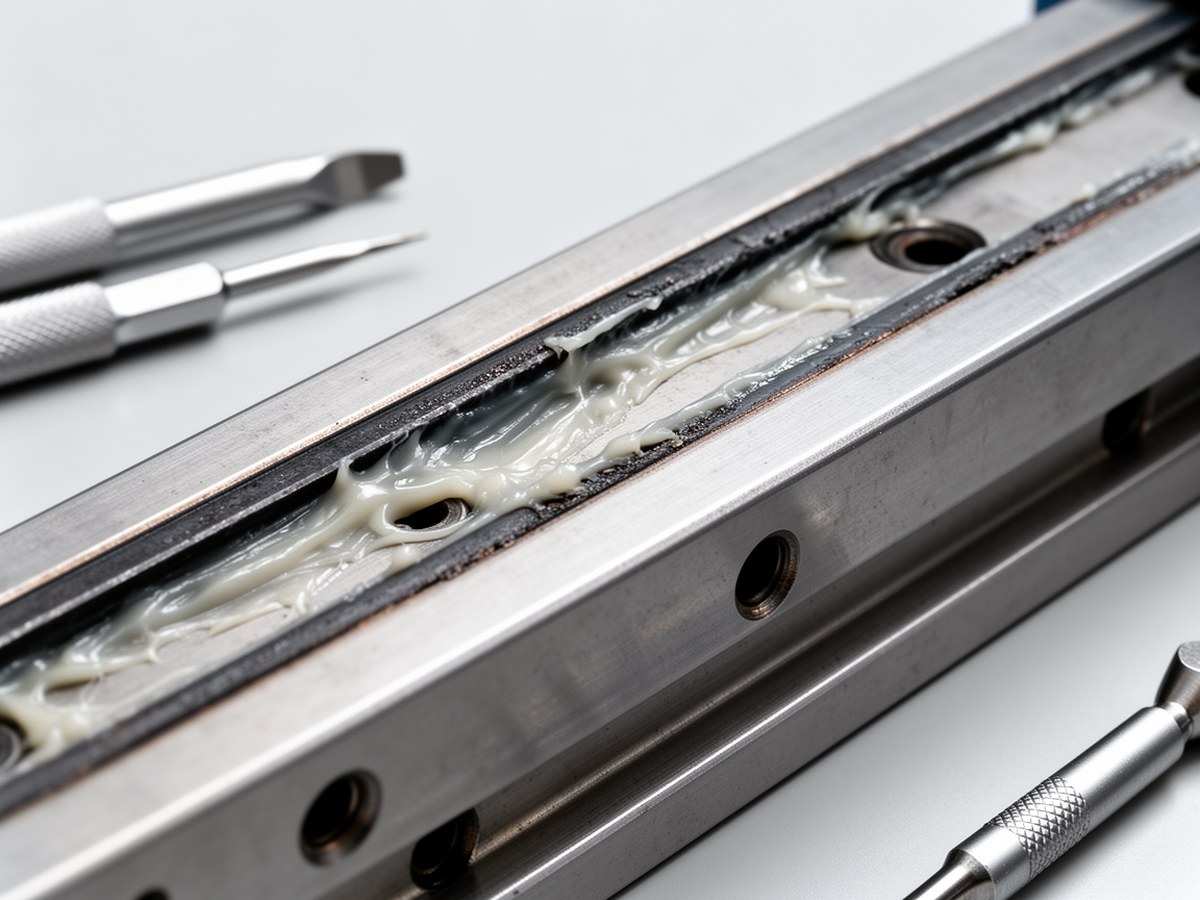

После описания типовых признаков деградации смазки уместно показать реальный вид узла при сервисном осмотре.
Ошибки монтажа и геометрии установки
Монтажные ошибки дают локальные контактные напряжения, из-за чего температура растет неравномерно. Это типичная причина, когда греется только одна каретка при одинаковом режиме оси.
| Ошибка монтажа | Как проявляется | Что измерить | Корректировка |
|---|---|---|---|
| Непараллельность рельсов | Рост усилия к краям хода, локальный нагрев | Параллельность по длине, усилие перемещения | Перевыверка рельсов на базовых поверхностях |
| Несоосность кареток в паре | Перекос платформы, вибрация, шум | Соосность посадочных, плоскостность плиты | Коррекция посадок и последовательности затяжки |
| Перекос базовой поверхности | Неравномерный контакт, преждевременный износ | Плоскостность и жесткость основания | Шабрение/фрезеровка базы, перераспределение опор |
| Неравномерная затяжка крепежа | Локальные деформации рельса | Момент затяжки и порядок протяжки | Повторная затяжка по карте моментов |
| Неверный предварительный натяг | Избыточное трение или люфт | Класс натяга и фактический режим нагрузки | Выбор класса под задачу, при необходимости замена каретки |
Пошаговая диагностика
- Фиксация исходных условий: температура окружающей среды, режим оси, длительность цикла, нагрузка.

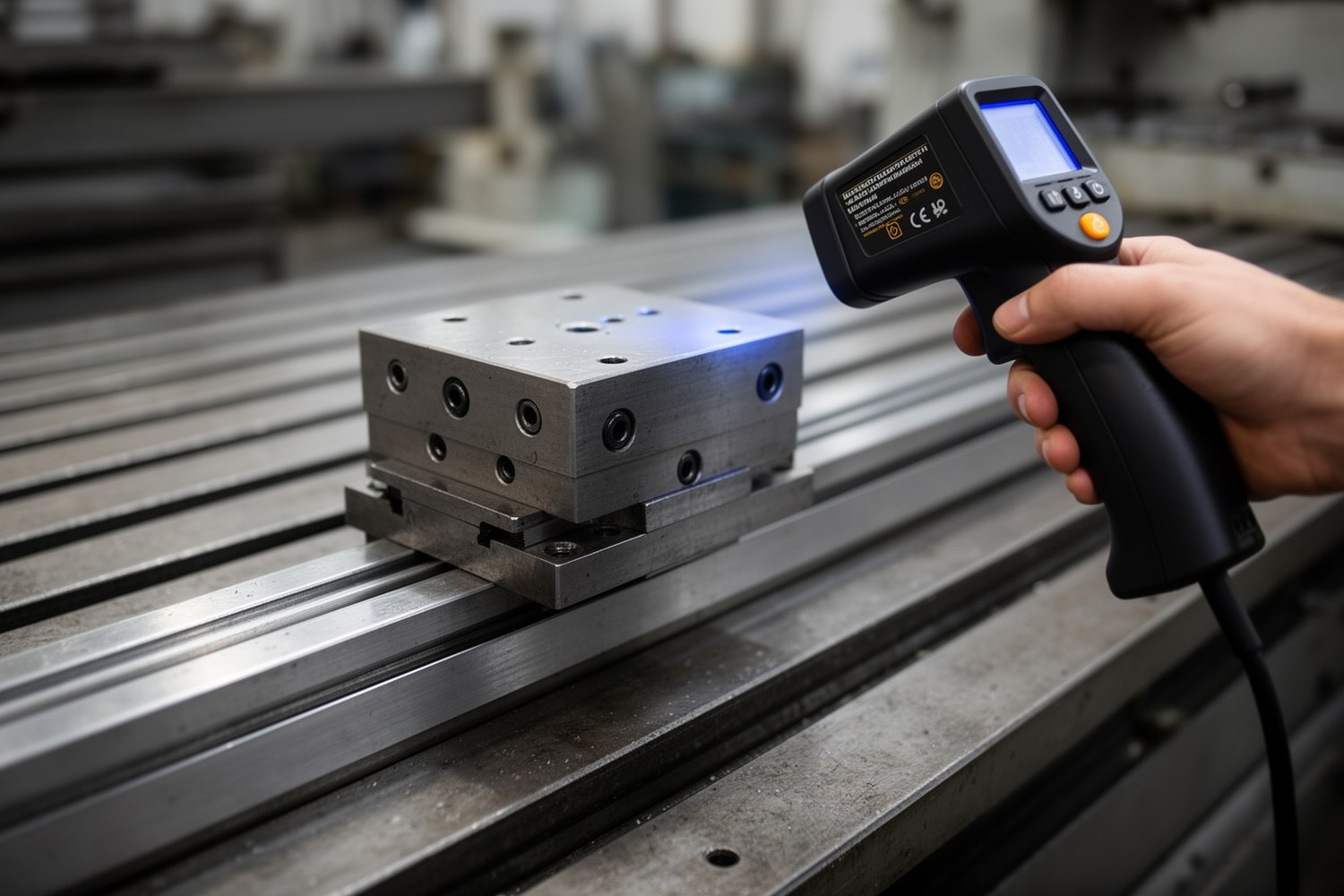

- Термоконтроль: измерение в одинаковых точках каретки, рельса и основания, лучше в динамике по времени.
- Проверка тока привода: сравнение с эталонным циклом или историческим трендом.
- Акустика и вибрация: поиск изменений на реверсах и в зонах максимальной скорости.
- Осмотр смазки и уплотнений: состояние, загрязнение, достаточность подачи.
- Контроль геометрии: параллельность, соосность, момент затяжки, перекос базы.
- Оценка износа: следы задиров, точечные повреждения, люфт, состояние дорожек.
Такой алгоритм позволяет быстро сузить круг причин перегрева и избежать преждевременной замены исправных компонентов.
Оценочные формулы для инженерного расчета
Q = F · μ · v · t
Где Q — оценка выделившейся тепловой энергии, Дж; F — сила, Н; μ — коэффициент трения; v — скорость, м/с; t — время, с. Формула годится для первичной оценки и сравнения режимов, но не заменяет тепловой расчет узла целиком.
ΔL = α · L · ΔT
Где ΔL — изменение длины, м; α — коэффициент линейного расширения материала, 1/°C; L — исходная длина, м; ΔT — изменение температуры, °C. Используется для оценки влияния нагрева на геометрию и точность позиционирования.
Rth,eq ≈ Σ (Li / (ki · Ai)) + 1 / (h · A)
Упрощенная оценка теплового сопротивления цепочки «каретка-рельс-основание». Помогает понять, почему одинаковое трение дает разный рост температуры на разных станинах.
Влияние предварительного натяга и режима движения
| Параметр | Тенденция влияния на трение и температуру | Риск для ресурса | Практический комментарий |
|---|---|---|---|
| Предварительный натяг: низкий | Минимальное трение, ниже нагрев | Риск потери жесткости в точных задачах | Подходит для умеренных нагрузок и невысокой точности |
| Предварительный натяг: средний | Компромисс по жесткости и нагреву | Умеренный | Часто базовый выбор для станков общего назначения |
| Предварительный натяг: высокий | Рост трения и рабочей температуры | Ускоренный износ при плохой смазке | Требует строгого контроля геометрии и обслуживания |
| Высокая скорость и ускорение | Рост тепловыделения в цикле | Повышенный | Нужна проверка запаса по температуре на реальном профиле |
| Частые реверсы | Дополнительные потери на смене направления | Локальный перегрев зон реверса | Снижать пиковые режимы и рывок, если позволяет цикл |
Корректирующие действия
- Восстановить корректный смазочный режим: очистка, совместимая смазка, пересмотр интервала и объема подачи.
- Устранить загрязнение: улучшить защиту, проверить уплотнения, исключить попадание абразива и СОЖ.
- Перевыверить монтаж: параллельность, соосность, плоскостность базы, карта затяжки крепежа.
- Скорректировать режим движения: снизить пиковые ускорения, уменьшить частоту тяжелых реверсов.
- Проверить фактическую нагрузку: перераспределить массу, убрать ударные режимы, подтвердить запас по грузоподъемности.
- При признаках износа заменить поврежденные элементы пары трения согласно сервисному регламенту.
Когда останавливать узел и эскалировать в сервис
- Быстрый неконтролируемый рост температуры на повторяющемся цикле.
- Резкий рост тока привода при неизменной программе движения.
- Заедание, ударный шум, заметная вибрация или потеря плавности хода.
- Следы повреждений: задиры, разрушение уплотнений, частицы металла в смазке.
- Падение точности/повторяемости за пределы производственного допуска.
При наличии этих признаков продолжение работы повышает вероятность вторичных повреждений рельса, каретки и привода.
Профилактика и минимальный регламент
Чтобы перегрев каретки линейной направляющей не повторялся, полезно вести короткий, но регулярный регламент:
- Контроль тренда температуры в фиксированных точках и одинаковых режимах.
- Мониторинг тока привода как раннего индикатора роста трения.
- Плановая проверка смазки: тип, чистота, совместимость, фактический расход.
- Периодический контроль геометрии установки и момента затяжки.
- Проверка защит, уплотнений и чистоты рабочей зоны.
- Фиксация изменений в журнале ТО для анализа причинно-следственных связей.
Итог: ответ на вопрос «почему греется каретка линейной направляющей» почти всегда лежит в системной диагностике. Температура — это симптом, а устойчивое решение появляется после устранения первопричины в смазке, монтаже, нагрузке или режиме движения.
