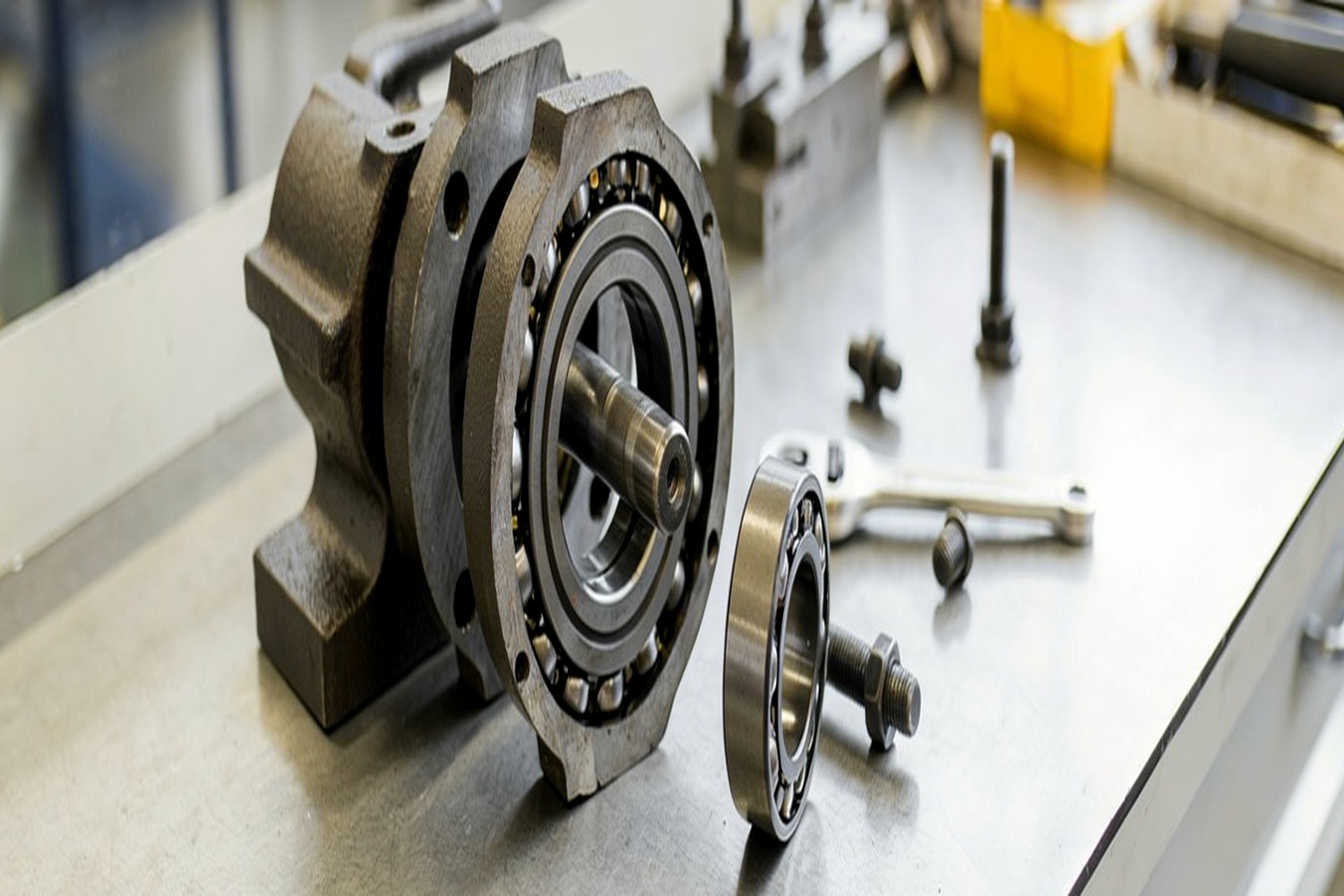

Разъёмные корпуса подшипников позволяют обслуживать узел без демонтажа вала. Это удобно для конвейеров, вентиляторов, дробилок и другого оборудования с тяжёлым доступом, но не отменяет регламентного технического обслуживания. Периодичность смазки, осмотра и замены уплотнений определяют по рабочей температуре, скорости вращения, нагрузке, загрязнению и фактическому состоянию узла.
Ключевые параметры для расчёта интервалов:
- Рабочая температура: каждые +15°C превышения расчетной температуры снижают ресурс смазки примерно на 40%.
- Скорость вращения: высокие скорости увеличивают тепловыделение и требуют более частого пополнения.
- Окружающая среда: наличие пыли, влаги и химических агентов критически влияет на ресурс уплотнений.
- Тип уплотнений: лабиринтные, манжетные и комбинированные уплотнения имеют разные пределы защиты.
Классификация условий эксплуатации
Для выбора базовой периодичности условия работы узла удобно разделить на три уровня. Классификация не заменяет паспорт оборудования: она помогает быстро определить стартовый регламент, который затем уточняют по температуре, вибрации, загрязнению и состоянию смазки.
Нормальные условия
- Температура: от +5°C до +40°C.
- Загрязнение: чистое производственное помещение, отсутствие абразивной пыли.
- Нагрузка: до 80% от номинальной динамической грузоподъёмности.
- Влажность: умеренная, без конденсата.
- Скорость: ниже предельно допустимой для выбранного подшипника.
Тяжелые условия
- Температура: от -10°C до +50°C или резкие перепады.
- Загрязнение: наличие пыли, влаги, химических паров.
- Нагрузка: 80–95% от номинальной, возможны ударные нагрузки.
- Режим: непрерывная работа (>16 часов/сутки).
- Вибрация: повышенный уровень.
Экстремальные условия
- Температура: ниже -20°C или выше +60°C.
- Среда: агрессивная химия, прямой контакт с водой/жидкостями.
- Загрязнение: сильная запылённость абразивными частицами.
- Нагрузка: работа вблизи пределов (>95% от номинальной).
- Ориентация: вертикальный вал (требует особого внимания к смазке).
Классификация задаёт базовый интервал обслуживания. Чем тяжелее условия, тем чаще требуется вмешательство. Важно различать пополнение смазки (re-greasing) и полную замену (complete grease change). В большинстве случаев регламент предусматривает именно пополнение.
Матрица интервалов технического обслуживания
Таблица задаёт стартовый регламент для разных условий. Его корректируют после первых осмотров: по температуре корпуса, шуму, вибрации, состоянию уплотнений и количеству выдавленной смазки.
| Периодичность | Нормальные условия | Тяжелые условия | Экстремальные условия |
|---|---|---|---|
| Ежедневно / Ежесменно | Визуальный осмотр, контроль шума | Контроль температуры, акустический контроль, проверка утечек | Комплексный осмотр, контроль вибрации и температуры, ведение журнала |
| Еженедельно | Проверка затяжки крепежа | Подтяжка крепежа (динамометрическим ключом), проверка соосности | Проверка крепежа, очистка внешних поверхностей, антикоррозийная обработка |
| Ежемесячно / 2-4 недели | Проверка состояния уплотнений | Добавление смазки, проверка уплотнений | Частичная разборка, осмотр на коррозию, проверка усиленных уплотнений |
| Квартал / 3-6 месяцев | Добавление смазки (при необходимости) | Частичная разборка, осмотр внутренних элементов | Полное обслуживание, замена смазки и уплотнений |
| Год / 12 месяцев | Полное обслуживание, замена смазки | Полное обслуживание с заменой смазки | Внеплановая замена подшипника по результатам диагностики |
Процедуры обслуживания по периодам
Операции ТО выполняются в следующем порядке для обеспечения безопасности и качества обслуживания.
Ежедневное и еженедельное ТО
- Визуальный осмотр: проверка на наличие утечек смазки через уплотнения, трещин в корпусе, изменения цвета металла (признак перегрева).
- Температурный контроль: измерение температуры поверхности корпуса. В норме температура не должна превышать температуру окружающей среды более чем на 30–40°C. Для тяжёлых условий обязательны бесконтактные термометры.
- Акустический контроль: проверка на наличие посторонних шумов, скрипов или равномерного шума вращения. При подозрении на дефект — переход к вибродиагностике.
- Крепёж: проверка надёжности крепления корпуса к станине или фундаменту.
Ежемесячное и квартальное ТО
- Затяжка крепежа: проверка всех болтов с использованием динамометрического ключа согласно моменту затяжки, указанному в паспорте корпуса. Перетяжка приводит к деформации корпуса, недотяжка — к утечке и люфту.
- Осмотр уплотнений: проверка целостности манжет, лабиринтных колец. Признаки износа: растрескивание, деформация, потеря эластичности.
- Центровка вала: проверка соосности вала и муфт. Перекосы ускоряют износ подшипников и уплотнений.
- Пополнение смазки: выполнение процедуры смазки (см. раздел ниже).
Годовое обслуживание
- Разборка узла: снятие крышки разъёмного корпуса, извлечение подшипникового узла.
- Очистка: удаление старой смазки, загрязнений, продуктов износа.
- Инспекция: проверка посадочных поверхностей вала и корпуса на наличие питтинга, коррозии, износа. Проверка состояния самого подшипника (зазор, люфт).
- Замена: замена уплотнительных элементов (менять уплотнения рекомендуется при каждой разборке), при необходимости — замена подшипника.
- Сборка и смазка: нанесение новой смазки в расчётном количестве, сборка с контролем момента затяжки.
Расчет и дозировка смазки
Одна из самых частых ошибок — избыточная смазка. Избыток заставляет вращающиеся элементы не катиться, а "размазывать" консистентную массу. Из-за этого возникает вязкое трение и перегрев. Перегрев ускоряет окисление смазки и деградацию уплотнений.
Правило "медленного добавления":
- Вращайте вал вручную (или запускайте оборудование на минимальных оборотах, если это безопасно и предусмотрено инструкцией).
- Добавляйте смазку через пресс-маслёнку (Zerk) небольшими порциями.
- Останавливайтесь, когда из уплотнения начнёт выходить небольшое количество свежей смазки.
- Удалите излишки. Не допускайте скопления смазки в картере корпуса.
Формула расчёта количества смазки
Для ориентировочного расчёта количества смазки при пополнении разъёмного корпуса используют инженерную формулу:
Где:
- G — количество смазки в граммах (г).
- D — внешний диаметр подшипника в миллиметрах (мм).
- B — ширина подшипника в миллиметрах (мм).
Формула даёт ориентировочное значение. Фактическое количество может отличаться в зависимости от свободного пространства в корпусе и типа используемой смазки (базовое масло, загуститель).
Расчёт интервала смазки
Интервал между пополнениями (в часах) рассчитывается по формуле:
Где:
- t — расчётный интервал обслуживания (часы).
- t_b — базовый интервал для нормальных условий (обычно 500–2000 часов, зависит от типа подшипника).
- K_t — коэффициент температуры.
- K_e — коэффициент окружающей среды.
- K_s — коэффициент скорости вращения.
- K_n — коэффициент нагрузки.
- K_l — коэффициент типа смазки.
| Фактор | Условие | Значение коэффициента (K) |
|---|---|---|
| Температура (K_t) | До 60°C | 1.0 |
| 60–80°C | 0.5 | |
| 80–100°C | 0.2 | |
| > 100°C | 0.1 | |
| Окружающая среда (K_e) | Чистая | 1.0 |
| Умеренно загрязнённая | 0.6 | |
| Сильно загрязнённая | 0.3 | |
| Скорость вращения (K_s) | До 50% от предельной | 1.0 |
| 50–75% от предельной | 0.7 | |
| > 75% от предельной | 0.4 | |
| Нагрузка (K_n) | Умеренная относительно номинальной | 1.0 |
| повышенная относительно номинальной | 0.7 | |
| > 90% от номинальной | 0.4 |
Внимание: При работе с вертикальным валом интервалы обслуживания часто сокращают на 50% из-за стекания смазки под действием гравитации. Требуется использование смазок с повышенной адгезией или систем непрерывной смазки.
Мониторинг и критерии замены
Плановое обслуживание должно дополняться предиктивным мониторингом. Это позволяет корректировать интервалы в реальном времени и предотвращать катастрофические отказы.
Методы мониторинга
- Вибродиагностика: основной метод. Рост уровня вибрации на определённых частотах указывает на износ дорожек качения, роликов или дефекты уплотнений. Ориентир — ISO 10816.
- Термография: тепловизоры позволяют выявить локальные перегревы, вызванные недостатком смазки, её избытком или неправильной установкой.
- Акустическая эмиссия: высокочастотный метод, эффективный на ранних стадиях образования питтинга, когда вибрация ещё не изменилась заметно.
Критерии принятия решения о ремонте
Не откладывайте обслуживание при появлении следующих признаков:
- Изменение цвета или запаха смазки: потемнение, появление металлической стружки или запах гари — это признаки деградации смазки или сильного износа деталей.
- Утечка смазки: если смазка выходит через уплотнения в большом количестве, причина может быть в избыточном давлении или износе уплотнения.
- Рост температуры: стабильное повышение температуры корпуса на 5–10°C выше нормы требует немедленного вмешательства.
- Дефекты уплотнений: растрескивание, выкрашивание, потеря упругости. Уплотнения — расходный материал, их замена должна быть плановой операцией.
Как использовать документацию производителя
Паспорт корпуса и подшипника задаёт исходные ограничения: тип уплотнения, допустимую температуру, способ пополнения смазки, объём свободного пространства и требования к моменту затяжки крепежа. Эти данные важнее универсальных таблиц.
- Проверяйте, относится ли рекомендация к пополнению смазки или к полной замене.
- Не смешивайте смазки с разными загустителями без подтверждения совместимости.
- Для высоких температур, влажности и абразивной пыли сокращайте периодичность осмотров, а не только увеличивайте объём смазки.
- После ремонта фиксируйте фактическую температуру и вибрацию: по ним видно, подходит ли выбранный регламент.
Если паспортные данные отсутствуют, базовый регламент выбирают по матрице условий и уточняют после 24–100 часов работы узла.
Заключение
Периодичность обслуживания разъёмных корпусов подшипников рассчитывают от условий работы, а не назначают одной календарной датой. Для чистого цеха достаточно плановых осмотров и дозированного пополнения смазки; для пыли, влаги, высокой температуры и ударных нагрузок нужны короткие контрольные интервалы.
Рабочий регламент должен разделять три операции: визуальный осмотр корпуса и крепежа, пополнение или замену смазки, проверку и замену уплотнений. После каждого вмешательства фиксируют температуру, шум, вибрацию и следы выдавленной смазки. Если показатели ухудшаются, интервал сокращают и проверяют соосность, посадки и состояние уплотнений.
