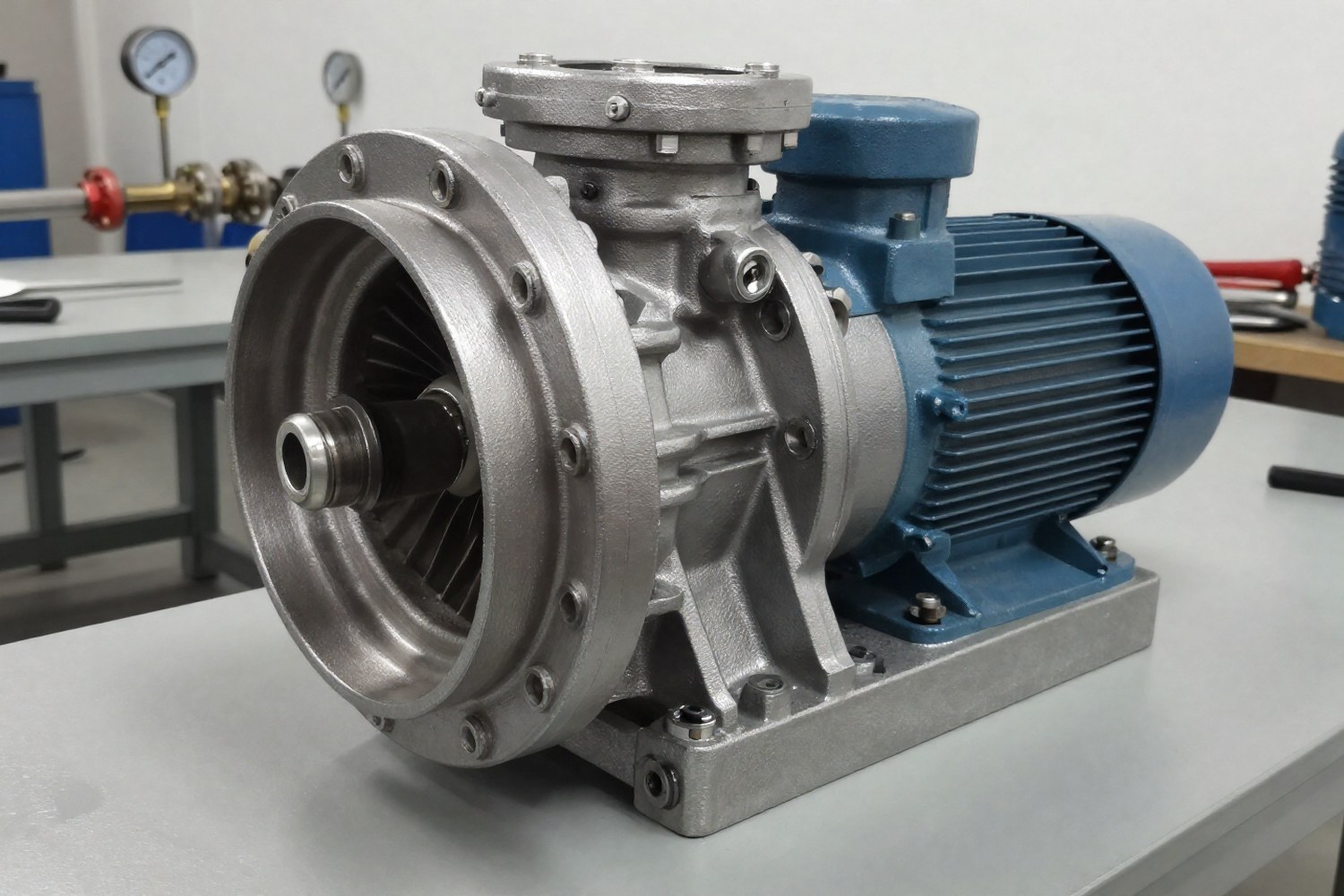

Насос гудит, но воды нет. Это значит, что гидравлическая энергия не преобразуется в поток. Проверьте герметичность всасывающей магистрали, направление вращения и электрические параметры.
Коротко главное
- Проверьте вращение: на реверсе насос не создает напор.
- Всасывающая линия не должна подсосать воздух, даже маленькая трещина выбивает подачу.
- Кавитация выглядит как потеря напора, но сопровождается гулом и вибрацией.
- Перекос фаз и просадки напряжения снижают обороты, а значит, и подачу.
- Изношенное колесо и поврежденные уплотнения дают внутреннюю утечку, вода циркулирует внутри, а не идет в линию.
Классификация причин отсутствия подачи
Разделите причины на четыре группы, чтобы не тратить время на лишние проверки.
| Категория | Типичные симптомы |
|---|---|
| Гидравлические | Воздушные пробки, потеря заливки, кавитация, засоры, закрытая арматура |
| Механические | Износ рабочего колеса, разрушение уплотнений, заклинивание вала |
| Электрические | Реверс вращения, перекос фаз, низкое напряжение, проблемы с ЧП |
| Системные | Неверный подбор насоса, высокое сопротивление сети, падение уровня воды |
Диагностика гидравлической части и всасывающей линии
Начинайте проверку с подачи жидкости к насосу. Центробежные насосы критически зависят от герметичности всасывающей магистрали.
Воздушная пробка и потеря заливки
Если насос не имеет функции автоматического самовсасывания, корпус должен быть полностью заполнен водой перед пуском. Наличие воздуха в рабочей камере приводит к тому, что рабочее колесо вращает газ, плотность которого слишком мала для создания необходимого вакуума и напора.
Подсос воздуха через неплотности
На всасывающей линии давление ниже атмосферного. Любая микротрещина, неплотное резьбовое соединение или изношенное уплотнение вызывает засасывание воздуха вместо воды. Это снижает производительность вплоть до полного отсутствия потока.
Методы обнаружения подсоса:
- Аэрозольные индикаторы: Используйте специальные спреи для поиска утечек (профессиональный метод). В качестве бюджетного аналога применяйте мыльный раствор: при подсосе пена втягивается внутрь трубы.
- Акустическая диагностика: Приборным методом или на слух определите характерный шипящий звук в местах подсоса воздуха.
- Термография: Инфракрасные камеры покажут разницу температур в местах турбулентного потока воздуха через щели.
Проверка обратного клапана
Отсутствие или неисправность обратного клапана на всасывающей линии приводит к сливу воды при остановке насоса. Это требует повторной заливки системы при каждом пуске и может вызывать гидроудары, повреждающие уплотнения.
Расчет и проверка кавитационных запасов (NPSH)
Кавитация — это процесс образования и схлопывания пузырьков пара в воде при падении местного давления ниже давления парообразования. Часто кавитацию маскируют под «отсутствие подачи», так как она вызывает резкое падение напора, шум и вибрацию.
Для исключения кавитации сравните доступный всасывающий напор (NPSHa) и необходимый всасывающий напор (NPSHr), указанный в паспорте насоса.
Где:
- Patm — атмосферное давление (для уровня моря ~10,33 м вод. ст.);
- Pvap — давление парообразования перекачиваемой воды;
- ρ — плотность воды;
- g — ускорение свободного падения;
- Hgeo — геометрическая высота всасывания. Важно: Для насосов с подъемом воды (всасывание) этот параметр имеет знак «минус» (отрицательная высота). Для насосов с подпором (вода самотеком) — знак «плюс».
- Hloss — потери напора на трение во всасывающей трубе и фитингах.
Электрическая диагностика двигателя
Даже если двигатель вращается, электрические параметры могут быть причиной отсутствия гидравлической подачи.
Направление вращения ротора
Для трехфазных асинхронных двигателей критически важно правильное чередование фаз. При реверсе (изменении порядка фаз) насос будет вращаться в обратную сторону. В этом случае рабочее колесо не создает напор в правильном направлении, и подача отсутствует.
Перекос фаз и напряжение питания
Низкое напряжение или перекос фаз (разница напряжений между фазами более 5%) приводят к снижению момента на валу и падению частоты вращения. Согласно законам подобия, производительность насоса прямо пропорциональна частоте вращения, а напор — квадрату частоты.
| Отклонение напряжения | Влияние на характеристики насоса | Рекомендуемое действие |
|---|---|---|
| ±5% от номинала | Нормальная работа | — |
| -10% от номинала | Снижение напора и подачи на 15-20%, рост тока и нагрева | Проверьте сечение кабеля, установите стабилизатор |
| -15% от номинала | Критическое снижение подачи, возможна остановка под нагрузкой | Устраните просадку в сети, проверьте нагрузку |
Диагностика тока и работа на ЧП
Измерение тока двигателя при работе позволяет косвенно оценить нагрузку. Для центробежных насосов ток минимален при закрытой задвижке и максимален при открытой. Если насос качает, но ток значительно ниже паспортного значения при открытой задвижке, это может указывать на износ рабочего колеса или низкое напряжение. Если ток выше номинала — возможно, насос работает с повышенной вязкостью или есть механическое сопротивление.
Для насосов, подключенных через частотный преобразователь (ЧП/VFD), стандартная проверка фаз не проводится. Проверьте параметры ШИМ, отсутствие искажений синусоиды и состояние подшипников двигателя (на которые могут влиять токи утечки от ЧП).
Механический износ и внутренние утечки
Со временем рабочие зазоры в насосе увеличиваются из-за эрозии, коррозии или абразивного износа. Это вызывает внутренние перетоки воды от напорной части обратно на всасывание, минуя выходной патрубок. Гидроудары также могут привести к разрушению уплотнений и потере герметичности.
Износ рабочего колеса
Эрозия лопастей или засорение межлопастных каналов снижает эффективность передачи энергии. Устранение: Замените рабочее колесо или очистите от отложений.
Деградация уплотнений
Износ межступенчатых уплотнительных колец или механических уплотнений приводит к утечкам. В многоступенчатых насосах это критически снижает общий напор. Устранение: Замените уплотнительные кольца или механическое уплотнение.
Специфика типов насосов
Различные типы насосов по-разному реагируют на отсутствие воды или наличие воздуха в системе.
| Тип насоса | Требование к заливке | Чувствительность к воздуху | Макс. высота всасывания |
|---|---|---|---|
| Центробежный (стандартный) | Обязательна заливка | Высокая (полная потеря подачи) | До 8-9 м (теоретически) |
| Самовсасывающий | Не требуется (первичный запуск) | Средняя (имеет камеру газожидкостного разделения) | До 8-9 м |
| Вихревой | Обязательна заливка | Высокая, но лучше переносит небольшие примеси воздуха | До 6-7 м |
| Поршневой (плунжерный) | Обязательна заливка | Низкая (способен откачивать воздух из системы) | До 7-9 м |
Пошаговый алгоритм диагностики и устранения
Сервисному инженеру удобно пользоваться таким алгоритмом:
- Визуальный осмотр: Проверьте целостность трубопроводов, наличие видимых утечек, состояние электрических кабелей.
- Проверка заливки: Убедитесь, что корпус насоса и всасывающая линия заполнены водой. Откройте воздухоотводчик для удаления воздушных пробок.
- Проверка арматуры: Убедитесь, что задвижки на всасывании и нагнетании открыты. Проверьте работу обратного клапана.
- Очистка фильтров: Снимите и промойте сетчатый фильтр грубой очистки на всасывании.
- Электрическая проверка: Измерьте напряжение питания, проверьте отсутствие перекоса фаз. Проверьте направление вращения (при первом пуске или после ремонта). Измерьте ток нагрузки.
- Инструментальный замер: Зафиксируйте давление на входе и выходе. Если давление на входе низкое, выполните расчет доступного всасывающего напора (NPSHa) для исключения кавитации.
- Разборка насоса: При отсутствии результатов предыдущих шагов демонтируйте насос для осмотра рабочего колеса, уплотнений и подшипников. Замените изношенные детали.
Профилактика неисправностей
Для предотвращения описанных проблем соблюдайте следующие регламентные работы:
- Проверяйте затяжку соединений и состояние уплотнений.
- Чистите фильтры и трубопроводы от отложений и накипи.
- Контролируйте уровень воды в источнике и предотвращайте работу «всухую».
- Мониторьте электрические параметры (напряжение, ток, температура двигателя).
- Своевременно заменяйте изношенные узлы согласно графику технического обслуживания.
