Скрип линейных направляющих означает, что в узле «рельс и каретка» нарушен штатный режим трения и качения. Практический порядок действий: безопасная остановка, первичная локализация, пошаговая диагностика линейных направляющих, затем решение, наблюдать, обслуживать или заменять узел.
- Равномерный скрип без локальных дефектов чаще связан со смазкой и чистотой.
- Повторяемый скрежет каретки по рельсу в одной зоне чаще указывает на дефект дорожки или тел качения.
- Рост усилия и температуры требует ограничения эксплуатации до выяснения причины.
Когда скрип опасен: критерии немедленной остановки
Немедленно остановить эксплуатацию: металлический скрежет с рывками; повторяемый локальный скрежет после обслуживания; видимые задиры/выкрашивание дорожек; разрушение уплотнений с попаданием абразива; подтвержденный люфт вне допуска серии.
Внутренние ориентиры для быстрой оценки: рост температуры каретки более чем на 20 °C от установившегося фона или скачкообразный рост усилия перемещения более чем в 2 раза от собственного базового значения. Эти пороги обязательно валидируют по паспорту конкретной серии.
Быстрая проверка за 5 минут
- LOTO и исключение самопроизвольного движения.
- Короткий медленный прогон без нагрузки: где появляется звук, постоянный он или локальный.
- Проверка внешней чистоты рельса и состояния уплотнений.
- Сравнение текущего усилия/тока привода с базовым трендом.
- Проверка нагрева каретки после стандартного цикла.
Что именно скрипит: симптоматика и первичная локализация
| Причина | Характер звука | Сопутствующие признаки | Уровень риска |
|---|---|---|---|
| Недостаток смазки | Ровный сухой скрип по всему ходу | Рост усилия, сухая дорожка | Средний, быстро растет |
| Загрязнение дорожек | Периодический скрип или скрежет | Локальные точки шума, нестабильный ход | Высокий |
| Несовместимость смазок | Скрип после ТО, «липкий» ход | Комкование, расслоение, изменение цвета | Высокий |
| Перекос/непараллельность монтажа | Скрип или гул на части хода/скорости | Неравномерное усилие, локальный нагрев | Высокий |
| Износ дорожек/тел качения | Локальный металлический скрежет | Люфт, шероховатый ход, вибрация | Критический |
| Избыточный преднатяг (предварительный натяг) | Постоянный «тяжелый» шум | Повышенные усилие и температура | Высокий |
Термины: скрип, фрикционный высокочастотный звук; скрежет, признак контакта с повреждением или абразивом; стук, чаще люфт/удар при смене направления; вибрационный гул, резонансный режим системы.

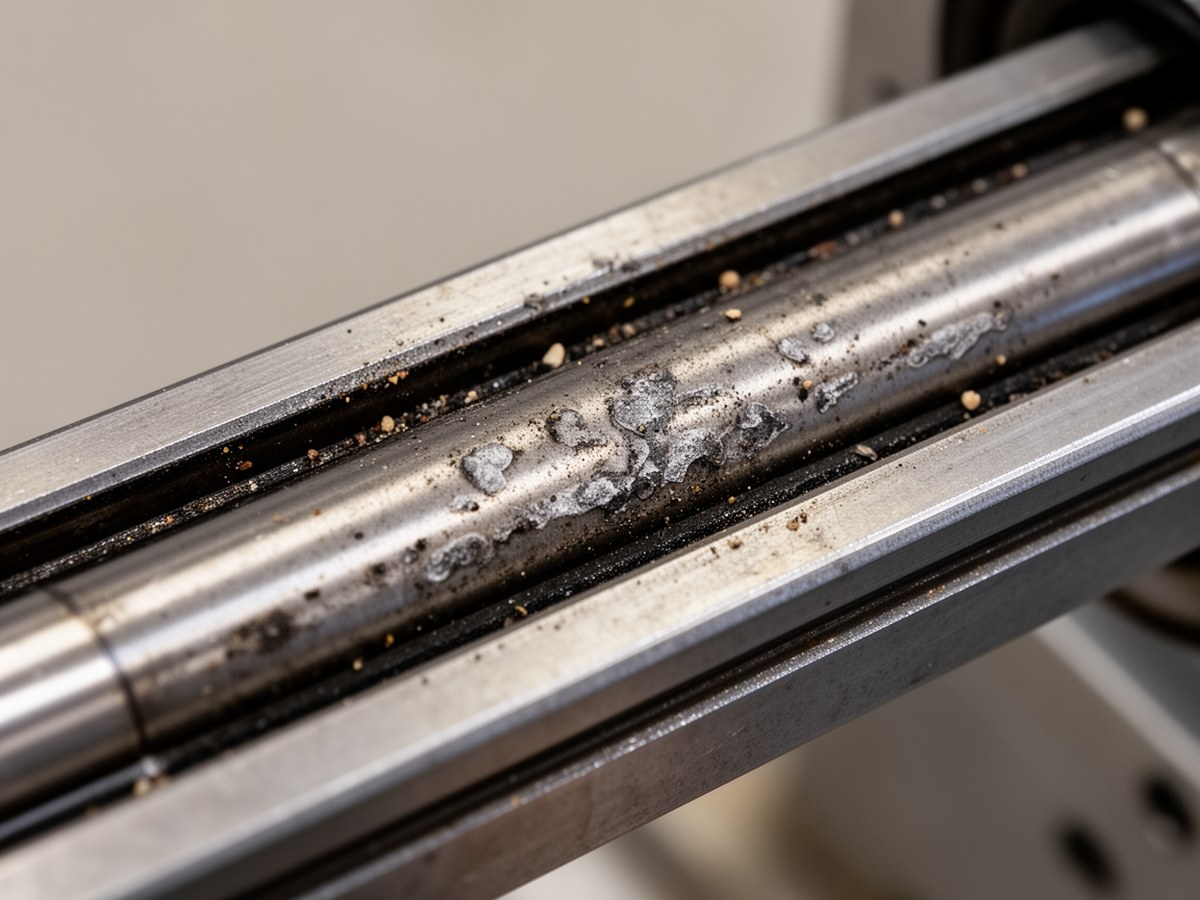

Пример локального дефекта дорожки
Иллюстрация помогает отличить загрязнение от начинающегося повреждения дорожки качения.
Основные механизмы возникновения шума
Stick-slip (прерывистое скольжение)
При малой скорости и неблагоприятной паре трения каретка движется микрорывками, что слышится как скрип.
Загрязнение контакта
Частицы нарушают смазочную пленку, локально повышают давление и ускоряют износ.
Дефект качения
Выкрашивание, задиры и дефекты тел качения дают повторяемый шум в одной зоне хода.
Монтажная геометрия
Нарушение параллельности рельсов, дефекты баз и неверный момент затяжки вызывают перекос нагрузки.
Decision-flow диагностики (да/нет)
- Есть красные флаги? Да, немедленная остановка и дефектация. Нет, перейти к шагу 2.
- Шум локальный и повторяется в одной зоне? Да, проверить дорожки/люфт/геометрию, при подтверждении дефекта перейти к ремонту/замене. Нет, шаг 3.
- После корректной смазки и очистки шум исчез и параметры в тренде? Да, режим «наблюдать» с укороченным интервалом контроля. Нет, шаг 4.
- Есть выход по усилию/температуре/геометрии за допуск серии? Да, «остановить и заменить/ремонтировать». Нет, «обслужить и повторно контролировать».
Пошаговая диагностика (от простого к инструментальной)
- Безопасность: LOTO, снятие нагрузки, очистка внешних поверхностей.
- Изоляция источника: исключить ШВП/привод и подтвердить, что шум идет от направляющей.
- Визуальный контроль: уплотнения, дорожки, загрязнения, состояние смазки.
- Медленный прогон: отметить зоны шума и изменение усилия.
- Измерение усилия: динамометр или тренд тока привода.
- Температурный контроль: пирометр/тепловизор после типового цикла.
- Проверка геометрии: параллельность, базовые поверхности, момент затяжки по карте сборки.
| Операция | Инструмент | Ориентир допуска | Интерпретация | Действие при выходе за допуск |
|---|---|---|---|---|
| Усилие перемещения каретки | Динамометр, тренд тока привода | Рост не более 20–30% от базового | >30%: трение выше нормы | Очистка, смазка, проверка геометрии; при сохранении отклонения, остановка и дефектация |
| Температура каретки | Пирометр/тепловизор | Стабильная в установившемся цикле | Быстрый рост: трение/преднатяг/дефект | Ограничить эксплуатацию, проверить смазку и преднатяг; при повторе, ремонт/замена |
| Люфт и плавность хода | Индикатор, ручной прогон | Без скачков и заеданий | Скачки или люфт: локальный дефект | Дефектация пары рельс-каретка, решение о замене |
| Параллельность рельсов | Индикатор, контрольная база | По паспорту серии | Перекос нагрузки | Перебазирование и перетяжка по моментам из документации |
| Состояние смазки | Визуально, проба из точки смазки | Однородная, без воды и абразива | Комкование/расслоение: несовместимость | Полная сервисная очистка и переход на один тип смазки |
Числа в таблице являются внутренними ориентировочными порогами для первичного решения. Обязательные предельные значения, только по документации конкретной серии линейных направляющих.
Корректирующие действия по результатам диагностики
| Диагноз | Действие | Что делать нельзя | Критерий результата | Когда переходить к замене |
|---|---|---|---|---|
| Недостаток смазки | Дозаправка штатной смазкой, контрольный прогон | Пересмазка без нормы | Шум и усилие возвращаются к тренду | Если после 1–2 циклов обслуживания скрип и рост усилия сохраняются |
| Загрязнение | Очистка допустимым составом, проверка уплотнений | Агрессивные растворители без проверки материалов уплотнений | Нет локального скрежета, ход стабильный | Если повторяемый локальный скрежет остается |
| Несовместимость смазок | Полная очистка и переход на один тип смазки | Смешивание загустителей без подтверждения | Однородная смазка, нормализация температуры | Если после перехода остаются скрежет/люфт |
| Перекос монтажа | Перебазирование, проверка параллельности, корректный момент затяжки | Компенсация перекоса увеличением преднатяга | Равномерное усилие по всей длине | Если геометрия выведена, а локальный дефект повторяется |
| Износ/повреждение дорожек | Замена каретки или комплекта рельс-каретка | Эксплуатация «до отказа» | Отсутствие локальных шумов и люфта | Подтвержденные задиры, выкрашивание, устойчивый люфт |
Смазка линейных направляющих: совместимость, дозировка, интервалы
Большинство повторных случаев связано с ошибками обслуживания, а не с «дефектом по умолчанию». Критичны базовое масло, тип загустителя, рабочая вязкость и фактическая дозировка.
| Пара загустителей | Оценка совместимости | Практическое действие |
|---|---|---|
| Одинаковый тип | Обычно совместимы | Проверить паспорт и выполнить контрольный прогон |
| Литиевый × литиевый комплекс | Часто условно совместимы | Проверить данные производителя; при сомнении, полная очистка |
| Литиевый × полимочевина | Часто несовместимы | Только через полную очистку |
| Любые разные без данных | Не считать совместимыми | Безопасный протокол перехода: очистка, заправка, короткий интервал контроля |
Матрица выше, эксплуатационный ориентир. Итоговое решение по совместимости всегда принимают по технической документации конкретной смазки и серии направляющих.
Профилактика и регламент ТО
| Периодичность | Контрольные точки | Критерии годности |
|---|---|---|
| Ежесменно | Шум, плавность хода, внешняя чистота | Нет новых локальных звуков и рывков |
| Еженедельно | Уплотнения, наличие и состояние смазки | Нет повреждений, смазка однородная |
| Ежемесячно | Усилие перемещения, температура в цикле | Параметры в пределах тренда |
| Плановое ТО | Очистка, дозаправка, контроль геометрии и моментов | Соответствие допускам серии |
| После пыли/стружки/аварии | Внеплановая дефектация | Отсутствие абразива и локальных дефектов |
Приложение (справочно): базовые расчетные связи
Сопротивление перемещению:
F = F0 + μ·N + c·v
где F0, вклад преднатяга; μ·N, контактное трение; c·v, вязкостный вклад.
Связь преднатяга и усилия:
F0 ≈ k·δ
Рост эквивалентного преднатяга δ обычно повышает усилие и нагрев.
Сравнительная оценка ресурса (L10):
L10 = (C/P)^p
Для шариковых систем обычно p = 3; при росте P расчетный ресурс резко снижается.
Условие риска stick-slip:
μs > μk при малой v и недостаточной жесткости системы
