Подбор аналогов подшипников в ремонте часто пытаются делать только по номеру или по размерам d/D/B. Для подшипника качения этого недостаточно. Нужна последовательная проверка: тип и маркировка, геометрия и посадки, нагрузка и ресурс, скорость и исполнение под среду.
- Совпадение размеров, только предварительный фильтр.
- Критично проверять внутренний радиальный зазор после монтажа, класс точности, уплотнения и смазку.
- Финальное решение принимают после входного контроля и пробного пуска с измеримыми критериями.
Нормативные опоры и границы применимости
Методику проверки удобно привязывать к стандартам и каталогам производителя конкретного подшипника.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
| Документ | Что проверяет | Где использовать |
|---|---|---|
| ISO 15 | Габаритные размеры подшипников качения | Проверка взаимозаменяемости по d, D, B (T) |
| ISO 492 | Точность размеров и вращения | Сверка класса точности P0/P6/P5/P4 |
| ISO 281 | Базовая долговечность L10 | Сравнение ресурса кандидатов |
| ГОСТ 520 | Общие технические требования | Базовые требования к подшипникам качения |
| ГОСТ 3325 | Посадки колец на вал и в корпус | Проверка посадок и риска потери зазора |
Обязательно: коэффициенты X, Y, e, а также nlim берут из каталога выбранного производителя и конкретного исполнения.
Что считать аналогом: три уровня взаимозаменяемости
Геометрическая
Совпадают тип подшипника, d/D/B (или T), серия, фаски и присоединительные размеры.
Функциональная
Подтверждены зазор, точность, сепаратор, уплотнения, смазка и допустимый температурный режим.
Ресурсная
При фактических Fr/Fa/n обеспечены требуемые P, L10/L10h, C, C0 и nlim.
Обязательные требования и рекомендации
| Пункт | Обязательно | Рекомендуется |
|---|---|---|
| Тип подшипника и базовая серия | Полное совпадение | Кросс-проверка по двум каталогам |
| Размеры d, D, B (T) | В пределах стандарта | Контроль фасок и монтажных радиусов |
| Класс точности | Не ниже исходного | Повышать при риске вибрации |
| Зазор C2/CN/C3/C4 | Проверка Cres после монтажа | Запас по температурному режиму |
| Уплотнение и смазка | Совместимость со средой | Подтверждение ресурса смазки |
| Нагрузка/скорость | P, L10h, nlim подтверждены | Коэффициент запаса по режиму |
Расшифровка маркировки и взаимозаменяемость подшипников ГОСТ ISO
Сначала сопоставляют тип подшипника, потом размеры, затем исполнение. Так исключают типовую ошибку, когда одинаковый номер в разных системах относится к разным конструкциям.
| Элемент маркировки | Что означает | Комментарий |
|---|---|---|
| Базовый код | Тип и серия | Проверяется первым шагом |
| Код отверстия | Номинальный d | Только вместе с D и B |
| C3, C4 | Внутренний радиальный зазор | Влияет на Cres после монтажа |
| P6, P5 | Класс точности | Понижение без расчета недопустимо |
| 2RS, ZZ | Контактные уплотнения или шайбы | Влияет на трение и nlim |
Важно: суффиксы и префиксы у разных брендов унифицированы не полностью. Расшифровку маркировки C3, P6, 2RS, ZZ всегда проверяют по каталогу конкретного производителя.
Проверка геометрии и посадок вала и корпуса под подшипник
Подбор подшипника по размерам d D B выполняют вместе с проверкой посадок. Натяг на кольцах уменьшает рабочий зазор.
Cres = Cinit - ΔCfit - ΔCtemp
Где Cres это внутренний радиальный зазор подшипника после монтажа. Если Cres близок к нулю или отрицательный, замену останавливают и пересчитывают узел.
Практический алгоритм оценки
- Определить Cinit по выбранному зазору (CN/C3/C4).
- Оценить ΔCfit по посадке вала и корпуса из каталожных таблиц.
- Оценить ΔCtemp по рабочему перепаду температур колец.
- Проверить, что Cres остается в допустимом диапазоне для режима узла.

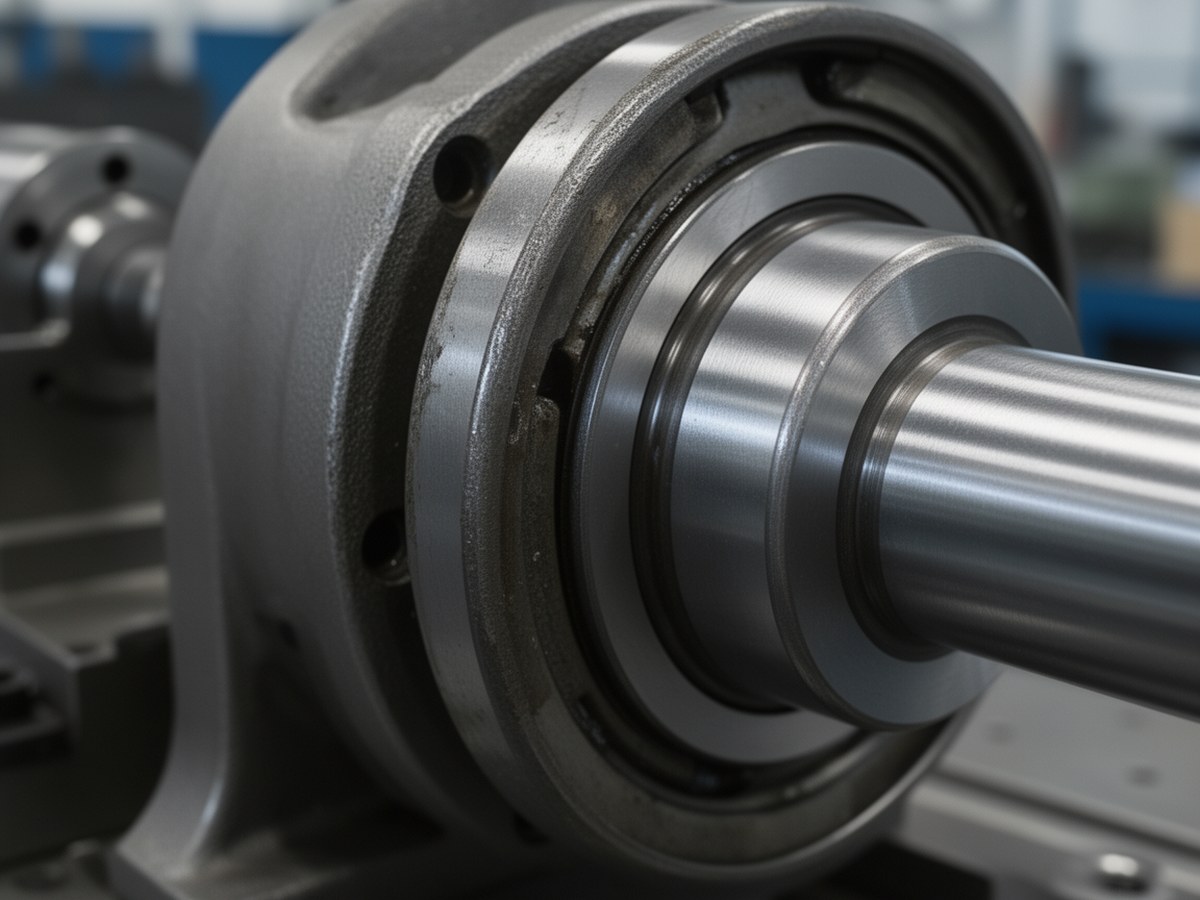

Влияние посадок на остаточный зазор
Иллюстрация к расчету C_res и проверке посадок.
Проверка по нагрузке, ресурсу и допустимой скорости n_lim
P = X·Fr + Y·Fa
L10 = (C/P)p · 106, L10h = L10 / (60·n)
nwork ≤ k·nlim
Мини-пример сравнения двух кандидатов
Исходные данные: Fr=4 кН, Fa=1 кН, X=1, Y=0,56, n=1500 об/мин, шариковый подшипник (p=3).
- P = 1·4 + 0,56·1 = 4,56 кН.
- Кандидат A: C=28 кН → L10h ≈ 9730 ч.
- Кандидат B: C=31 кН → L10h ≈ 13220 ч.
При прочих равных предпочтителен кандидат B, если также подтверждены зазор, посадки и nlim.
Что делать при неполных данных
Безопасное правило: нет данных по посадкам, нагрузке или скорости, нет подтвержденной замены.
- Если неизвестны Fr/Fa/n, замена только по номеру или d/D/B запрещается.
- Если неизвестны посадки, нельзя подтверждать требуемый Cres.
- Если нет данных по среде, нельзя выбирать уплотнение и смазку.
- Решение: временно ставить только исходное исполнение или выполнять пересчет узла.
Критерии отказа при пробном пуске
Пуск оценивают не по разовому значению, а по тренду во времени.
| Параметр | Что контролировать | Критерий |
|---|---|---|
| Температура | Тренд 10–30 минут после пуска | Рост замедляется и выходит на плато; нет устойчивого разгона |
| Вибрация | Тренд общего уровня и спектра | Нет нарастающих пиков и нестабильности |
| Шум | Характер и изменение во времени | Нет прогрессирующего шума, скрежета, периодических ударов |
| Стабилизация | Время выхода на установившийся режим | Параметры стабилизировались в ожидаемом интервале |
Пороговые значения температуры и вибрации задают по регламенту конкретного агрегата и базовым измерениям исправного узла.
Чек-лист «годен/не годен»
- Тип подшипника подтвержден (не только номер).
- Размеры d/D/B (T) и фаски совпадают.
- Проверена взаимозаменяемость подшипников ГОСТ ISO по типу и серии.
- Подтверждена расшифровка суффиксов C3/P6/2RS/ZZ по каталогу бренда.
- Посадки вала и корпуса проверены, Cres допустим.
- Расчет P и L10h выполнен для фактического режима.
- Проверена допустимая скорость подшипника n_lim с запасом.
- Уплотнение, смазка и материал подходят под среду.
- Выполнен входной контроль подшипников перед установкой.
- Пробный пуск пройден по трендам температуры, вибрации и шуму.
