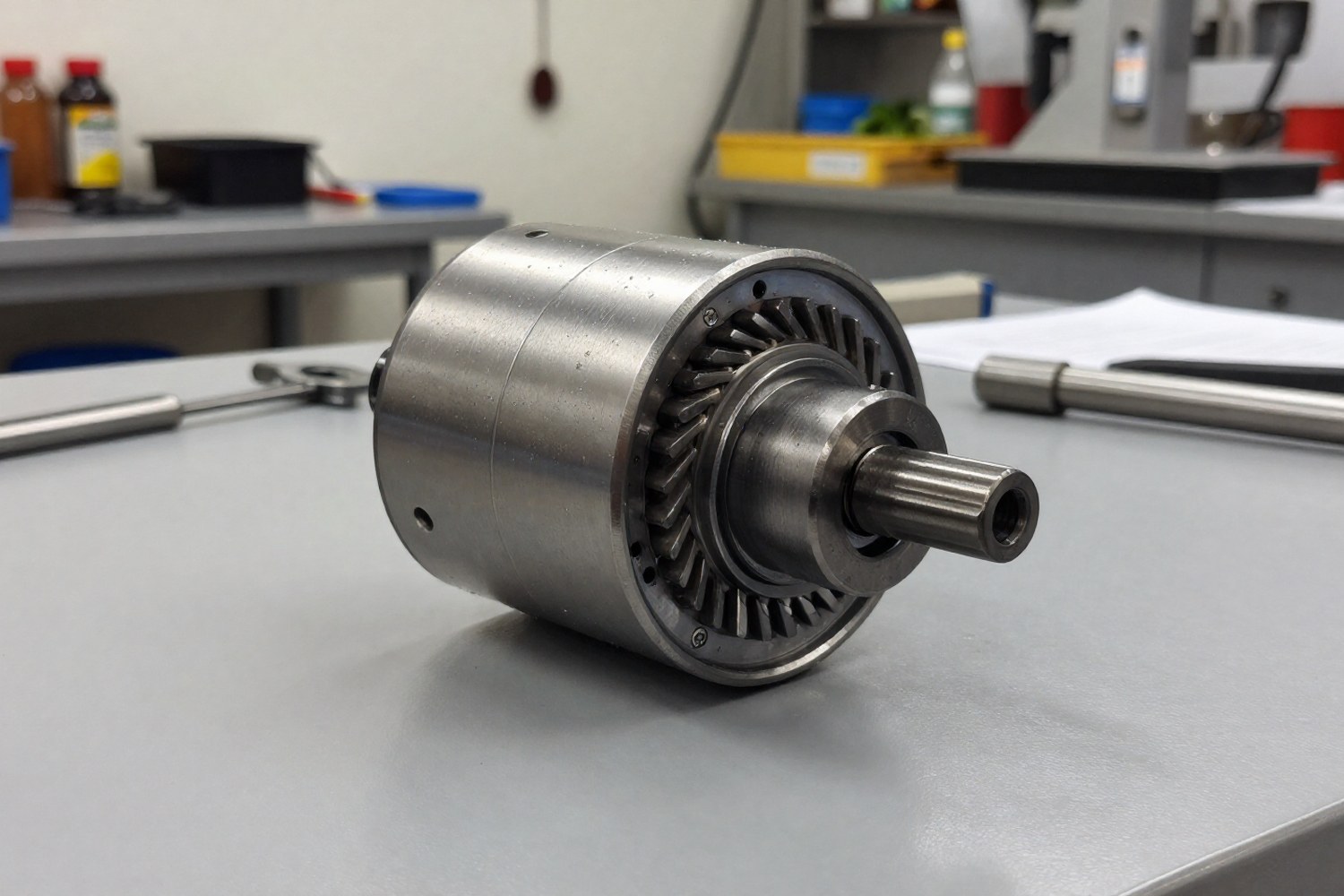

Обгонная муфта (муфта свободного хода) передаёт крутящий момент только в одном направлении. Чтобы привод работал надёжно, нужно правильно подобрать номинальный момент, учесть пиковые нагрузки и проверить соответствие скоростным характеристикам. Выбор делают, сравнивая расчётные нагрузки с параметрами муфты из каталога.
Классификация и принцип действия
Перед расчётом определяют тип обгонной муфты, от конструкции зависят прочность и скоростные характеристики. Основные типы:
Роликовые муфты
В секторных пазах стоят цилиндрические ролики. Обеспечивают точную блокировку и долгий срок службы. Подходит для средних и высоких скоростей. На высоких оборотах ощущают влияние центробежных сил.
Клиновые (кулачковые) муфты
Клиновидные кулачки самозатягиваются. Передают большой момент при компактных размерах, но боятся ударных нагрузок и требуют точного монтажа.
Фрикционные муфты
Работают за счёт трения. Часто стоят как предохранительные элементы, проскальзывают при превышении заданного момента, защищая привод. Момент скольжения у них отличается от момента блокировки.
В промышленных приводах (конвейеры, насосы, станки) чаще всего применяют роликовые и клиновые муфты. Им нужен точный расчёт момента блокировки.
Исходные данные для расчета
Для подбора муфты нужны параметры привода:
- Мощность привода (P): Номинальная мощность двигателя или ДВС (кВт).
- Частота вращения (n): Рабочая скорость вала (об/мин).
- Характер нагрузки: Равномерная, переменная, ударная.
- Условия эксплуатации: Температура, вибрации, загрязнения.
Про единицы измерения: Коэффициент 9550 в формуле, округлённое значение (точнее 9549,3), принятое в инженерной практике. Используется строго при мощности в кВт и скорости в об/мин. Если мощность дана в ваттах, формула выглядит так: T = 9550 × (P/1000) / n.
Расчет крутящего момента
Основой подбора является номинальный крутящий момент (Tnom), который муфта передаёт в штатном режиме.
Где:
Tnom, номинальный момент, Н·м;
P, мощность, кВт;
n, частота вращения, об/мин.
Результат умножают на коэффициент запаса (Ks), который учитывает динамические нагрузки, пусковые токи и неравномерность работы механизма.
Расчётный момент (Tcalc) должен быть не больше номинального момента блокировки муфты (Tnom_clutch) из каталога. Не путайте рабочий момент с предельным (Tmax), он выше и показывает предел прочности.
Коэффициенты запаса крутящего момента (Ks)
Ks зависит от характера нагрузки и типа привода. Рекомендуемые диапазоны:
| Характер нагрузки | Коэффициент Ks | Типичные применения |
|---|---|---|
| Равномерная | 1.2 – 1.5 | Вентиляторы, лёгкие конвейеры, генераторы |
| Умеренные толчки | 1.5 – 2.0 | Насосы, мешалки, лёгкие приводы |
| Переменная нагрузка | 2.0 – 2.5 | Компрессоры, дробилки, транспортеры |
| Значительные толчки | 2.5 – 3.0 | Прокатные станы, экскаваторы |
| Ударная нагрузка | 3.0 – 5.0 | Молоты, прессы, тяжёлое горнодобывающее оборудование |
Динамические нагрузки и пики
Номинальный расчёт не всегда работает при пуске или авариях. Нужно учитывать пиковый момент (Tpeak), который кратковременно превышает номинальный.
| Тип привода | Отношение Tpeak / Tnom | Примечание |
|---|---|---|
| Асинхронный электродвигатель | 1.5 – 2.5 | Зависит от момента пуска и типа ротора |
| Синхронный электродвигатель | 2.0 – 3.0 | Учитывайте динамику выхода на синхронизм |
| Двигатель внутреннего сгорания (ДВС) | 3.0 – 5.0 | Высокая неравномерность момента |
| Гидравлический привод | 1.3 – 2.0 | Относительно ровный, но возможны гидроудары |
Правило подбора: номинальный момент муфты из каталога (Tnom_clutch) должен быть не меньше максимального расчётного значения:
Если пиковый момент превышает предельный (Tmax), муфта начнёт проскальзывать. У роликовых и клиновых муфт это допустимо только как аварийный режим, а не штатная работа. Если проскальзывание нельзя допустить, берите типоразмер больше.
Скоростные характеристики
У каждой обгонной муфты есть предел по максимальной частоте вращения (nmax). Превышение приводит к разрушению: центробежные силы отжимают ролики и кулачки от поверхностей блокировки, возникает пробуксовка и перегрев.
Где:
nactual, фактическая максимальная скорость вала;
nmax_clutch, максимально допустимая скорость муфты.
Физика процесса: На высоких оборотах центробежная сила уменьшает давление роликов на клиновидные поверхности. Трение падает, блокировка срывается. Для высокоскоростных применений нужны муфты с усиленными пружинами или роликами из спецматериалов.
Монтаж и допуски
Даже правильно рассчитанная муфта сломается, если нарушить геометрию монтажа. Обгонные муфты чувствительны к соосности и качеству посадки.
Соосность валов
Отклонение, не более 0,05–0,1 мм. Перекос распределяет нагрузку на ролики неравномерно, что ведёт к заклиниванию или поломке. Контролируйте по ГОСТ или ISO 1132.
Посадка вала
Обычно используют посадки с натягом (H7/k6 или H7/m6) для внутренней обоймы. Слабый натяг приводит к прокручиванию, износу и нагреву.
Затягивайте крепёж динамометрическим ключом и следите за температурой муфты в первые часы работы. Перегрев разрушает смазку и меняет зазоры.
Примеры расчета
Пример 1: Конвейер (умеренная нагрузка)
Дано:
- Мощность двигателя: P = 7,5 кВт
- Частота вращения: n = 980 об/мин
- Нагрузка: умеренные толчки (Ks = 1,8)
- Тип привода: асинхронный двигатель (Tpeak/Tnom ≈ 2,0)
Расчёт:
- Номинальный момент: Tnom = 9550 × 7,5 / 980 ≈ 73,1 Н·м
- Расчётный момент: Tcalc = 73,1 × 1,8 ≈ 131,6 Н·м
- Пиковый момент: Tpeak = 73,1 × 2,0 = 146,2 Н·м
Итог: ТРЕБУЕТСЯ муфта с Tnom_clutch ≥ max(131,6; 146,2), то есть ≥ 146,2 Н·м. Берём типоразмер с запасом, 150–200 Н·м.
Пример 2: Привод с ДВС (ударная нагрузка)
Дано:
- Мощность двигателя: P = 22 кВт
- Частота вращения: n = 1200 об/мин
- Нагрузка: значительные толчки (Ks = 2,8)
- Тип привода: ДВС (Tpeak/Tnom ≈ 4,0 для тяжёлых условий)
Расчёт:
- Номинальный момент: Tnom = 9550 × 22 / 1200 ≈ 175,1 Н·м
- Расчётный момент: Tcalc = 175,1 × 2,8 ≈ 490,3 Н·м
- Пиковый момент: Tpeak = 175,1 × 4,0 = 700,4 Н·м
Итог: ТРЕБУЕТСЯ муфта с Tnom_clutch ≥ max(490,3; 700,4), то есть ≥ 700,4 Н·м. Выбираем типоразмер XL (700–1000 Н·м).
Алгоритм подбора:
- Определить P и n.
- Рассчитать Tnom = 9550 × P / n.
- Взять Ks из таблицы нагрузок.
- Рассчитать Tcalc = Tnom × Ks.
- Определить Tpeak по типу привода.
- Выбрать муфту с Tnom_clutch ≥ max(Tcalc, Tpeak).
- Проверить nactual ≤ nmax_clutch.
- Проверить соосность и посадку.
