Коротко главное
- Главные габариты для поиска: внутренний (d) и наружный (D) диаметры, а также ширина (B).
- Для точного замера потребуется штангенциркуль или микрометр.
- Если старая деталь рассыпалась, мерки снимают с посадочных мест вала и корпуса.
- Внутренний диаметр можно вычислить по базовому номеру, умножив последние две цифры на 5.
Чтобы подобрать подшипник, необходимо определить три его базовых габарита: внутренний диаметр, наружный диаметр и ширину. Точность этих измерений напрямую влияет на работоспособность узла. Отклонение от номинальных размеров препятствует правильной посадке детали на вал или в корпус, нарушая нормальную работу механизма.
Базовые параметры и система координат
В инженерной практике габариты подшипников качения записываются в строгой последовательности: d × D × B (или T для упорных типов). Перед определением размеров необходимо четко понимать, к каким элементам конструкции относятся эти значения.
Внутренний диаметр (d)
Измеряется по отверстию внутреннего кольца. Определяет посадочный размер на вал механизма.
Наружный диаметр (D)
Измеряется по внешнему контуру наружного кольца. Соответствует посадочному отверстию в корпусе.
Ширина или высота (B / T)
Расстояние между торцами колец. Для радиальных подшипников используется индекс B (ширина), для упорных применяется T (высота). Для роликовых конических подшипников измеряется общая монтажная ширина (T), то есть расстояние от торца внутреннего кольца до торца наружного кольца в собранном состоянии.
Особенности упорных подшипников: Упорные модели состоят из тугого и свободного колец. Внутренний диаметр свободного кольца всегда больше на 0.2–1 мм. Это сделано для предотвращения трения кольца о вал. При замерах ориентироваться нужно на тугое кольцо, которое плотно садится на вал.
Инструменты и методика прямых измерений
Для измерения подшипников нужен специализированный инструмент. Обычная линейка или рулетка дадут слишком большую погрешность.
| Инструмент | Погрешность (мкм) | Назначение |
|---|---|---|
| Штангенциркуль (электронный или нониусный) | 10–50 | Базовые измерения d, D и B для большинства общепромышленных подшипников. |
| Микрометр гладкий | 1–4 | Точное измерение наружного диаметра D и ширины B прецизионных серий. |
| Нутромер микрометрический | 2–5 | Высокоточное измерение внутреннего посадочного отверстия d. |
Как правильно замерить подшипник штангенциркулем:
- Очистите деталь от остатков старой смазки, нагара и металлической стружки.
- Перед замерами убедитесь в исправности инструмента. Чтобы измерить d, сведите внутренние губки штангенциркуля внутри отверстия до плотного касания стенок внутреннего кольца.
- Чтобы измерить D, зажмите наружное кольцо между внешними губками инструмента. Убедитесь, что губки проходят строго по центру (диаметру), а не по хорде.
- Для измерения B зафиксируйте торцы колец между внешними губками.
Нюансы прямых измерений: При замере подшипников с коническим отверстием внутренний диаметр измеряется по меньшему диаметру конуса. Если подшипник закрепляется на втулке (стяжной или закрепительной), посадочным размером считается внутренний диаметр отверстия самой втулки. Также следует помнить о существовании дюймовых подшипников. Если результаты измерений в миллиметрах получаются нецелыми (например, 25.4 мм), деталь относится к дюймовому стандарту.

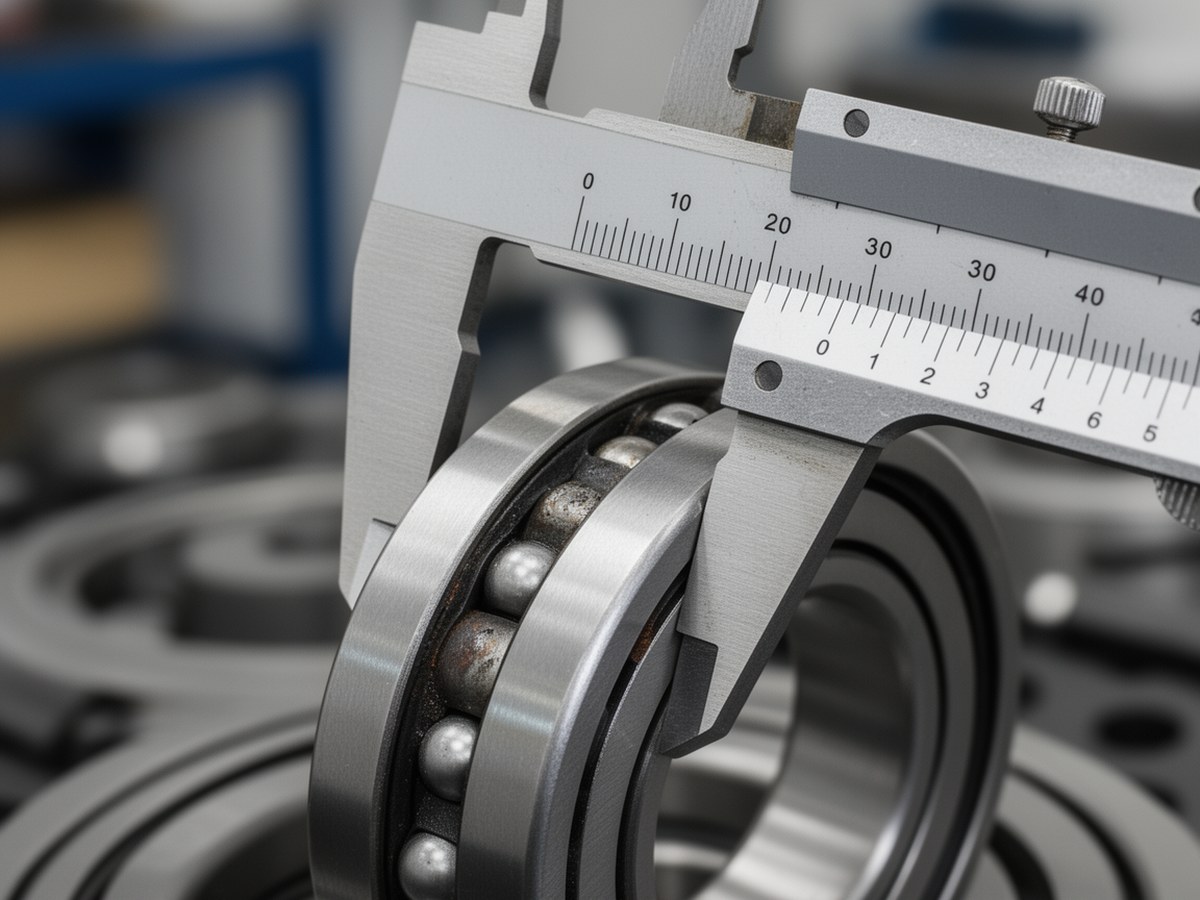

Правильное позиционирование инструмента
Точность замера зависит от положения губок штангенциркуля.
Косвенные измерения при износе или разрушении
Если деталь полностью разрушена и измерить размер подшипника напрямую невозможно, габариты восстанавливаются по сопрягаемым деталям узла.
- Внутренний диаметр измеряется непосредственно по посадочному месту на валу. Если вал имеет конусность или резьбу под закрепительную втулку, замер производится по меньшему диаметру конуса или по самой втулке.
- Наружный диаметр измеряется нутромером по посадочному отверстию в корпусе редуктора или ступицы.
- Ширина определяется по глубине посадочного гнезда в корпусе с учетом стопорных колец или крышек.
Расчет габаритов по маркировке
Если на торце кольца сохранилась маркировка, подобрать подшипник по размерам можно путем расшифровки базового номера. Внутренний диаметр большинства стандартных подшипников (от 20 до 480 мм) вычисляется по простой формуле, где используются две последние цифры номера.
Здесь d обозначает внутренний диаметр в миллиметрах, а N является двузначным числом из последних цифр маркировки.
| Две последние цифры номера | Внутренний диаметр (d), мм | Примечание |
|---|---|---|
| 00 | 10 | Исключение из правила умножения |
| 01 | 12 | Исключение из правила умножения |
| 02 | 15 | Исключение из правила умножения |
| 03 | 17 | Исключение из правила умножения |
| 04 и выше (до 96) | Умножить на 5 (например, 04 = 20 мм) | Стандартный расчет |
Серии диаметров и ширин
Третья цифра справа в номере (или комбинация цифр в стандартах ISO) указывает на серию наружных диаметров и ширин. При одинаковом внутреннем диаметре подшипники могут иметь разные внешние габариты в зависимости от требуемой грузоподъемности.
| Серия (ГОСТ / ISO) | Характеристика габаритов | Применение |
|---|---|---|
| 1 / 8, 9 | Сверхлегкая | Ограниченное пространство, малые нагрузки |
| 2 / 0 | Легкая | Общее машиностроение, средние скорости |
| 3 / 2 | Средняя | Повышенные радиальные нагрузки |
| 4 / 3 | Тяжелая | Ударные нагрузки, тяжелое машиностроение |
Радиальный зазор и классы точности
При выборе подшипника для вала недостаточно опираться только на геометрические размеры. Важнейшим параметром выступает внутренний радиальный зазор (свободное пространство между телами качения и дорожками колец).
При работе узла в условиях высоких температур металл расширяется, и стандартный зазор может исчезнуть, что приведет к заклиниванию. В таких случаях необходимо подбирать аналоги с увеличенным тепловым зазором, который обозначается суффиксом C3 или C4. Игнорирование этого параметра при замене детали часто становится причиной повторного выхода оборудования из строя.
