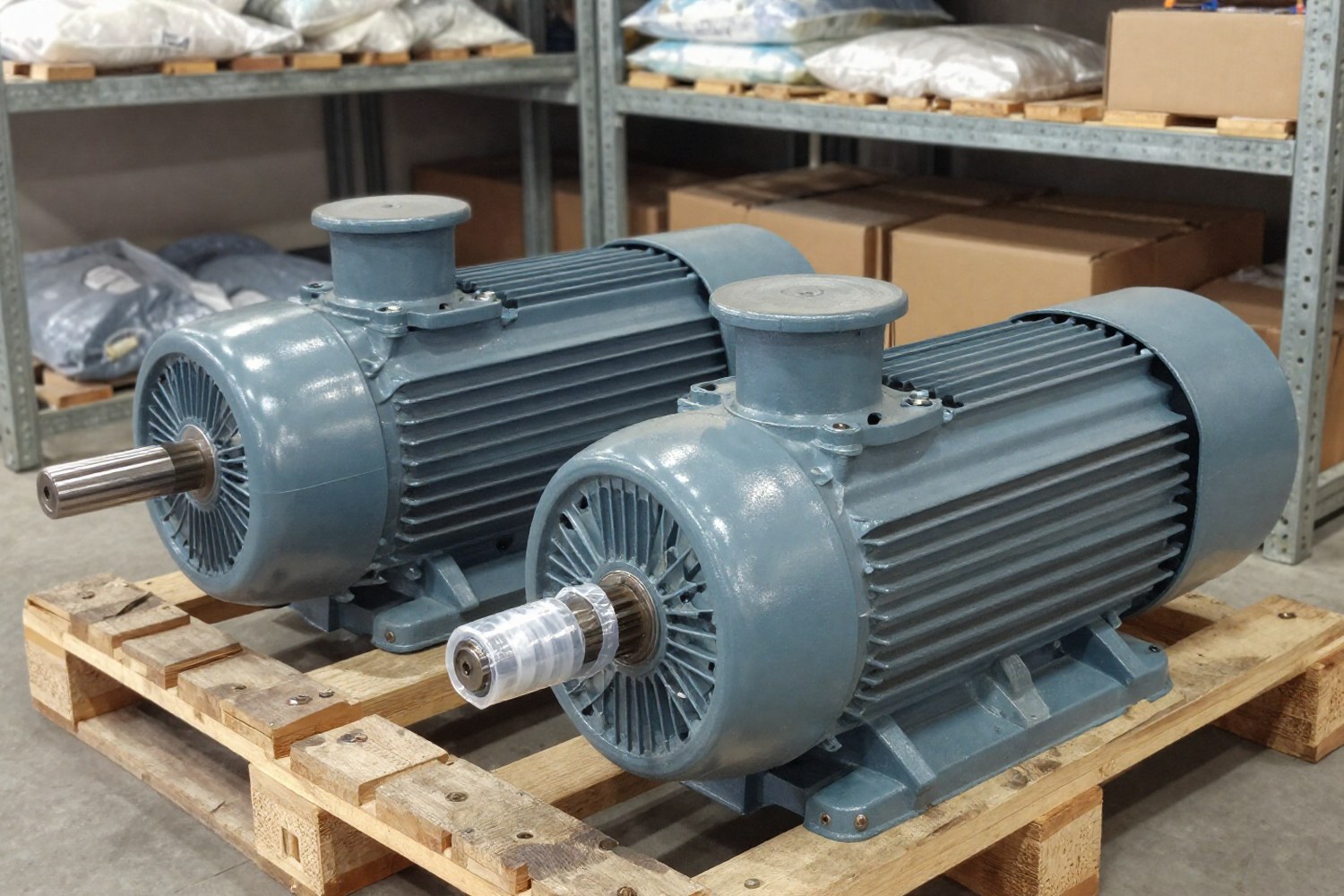

Трехфазные асинхронные двигатели надежны и просты в обслуживании, но их работа требует трехфазной сети. Для подключения к однофазной сети 220В создаётся вращающееся магнитное поле с помощью фазосдвигающих конденсаторов. Двигатель запустится, но мощность снизится, а токовые характеристики изменятся.
Ключевые параметры переделки:
- Потеря мощности: от 30% до 50% в зависимости от схемы подключения.
- Основной метод: конденсаторная схема (схема Штейнмеца или с пусковым конденсатором).
- Альтернатива: частотный преобразователь (ЧП) с входом 220В для сохранения характеристик и управления скоростью.
- Важно: использовать только неполярные конденсаторы специального назначения (бумажные или полипропиленовые).
Принцип работы и физические ограничения
В трехфазной сети три синусоидальных напряжения со сдвигом 120° создают вращающееся магнитное поле. Однофазная сеть 220В даёт только одну фазу, она порождает пульсирующее поле, которое не способно самостоятельно запустить ротор. Чтобы ротор пошел, нужен внешний импульс (повернуть вал) или вспомогательная обмотка с фазосдвигом.
При работе от однофазной сети двигатель работает в режиме перегрузки:
- Нагрев: ток в одной из фаз превышает номинальный, поэтому полезную нагрузку приходится снижать.
- Вибрация: несимметрия токов вызывает биения вала и повышенный шум.
- Мощность: максимальный КПД получается при соединении обмоток «треугольником» (до 70% от номинала), тогда как «звезда» дает лишь 50% мощности.
Внимание: Двигатели мощностью более 3 кВт к стандартной бытовой проводке (обычно 16 А) подключать нельзя, сработают автоматы или перегреются провода.
Выбор метода подключения
Адаптировать двигатель можно двумя способами. Конденсаторная схема, бюджетно. Частотный преобразователь, дороже, но функциональнее.
| Критерий | Конденсаторная схема | Частотный преобразователь (ЧП) |
|---|---|---|
| Стоимость реализации | Низкая (конденсаторы, реле) | Высокая (стоимость ЧП) |
| Потеря мощности | 30–50% | Минимальная (при верном подборе) |
| Управление скоростью | Отсутствует (фиксированная частота) | Плавная регулировка в широком диапазоне |
| Пусковой момент | Снижен (особенно без пускового конд.) | Может быть повышен (Torque Boost) |
| Сложность монтажа | Простая (жесткая проводка) | Средняя (настройка параметров) |
Схема подключения через конденсаторы
Схема зависит от нагрузки при запуске. Двигатели до 1,5 кВт, запускающиеся без нагрузки (вентиляторы, шлифовальные станки), работают с одним рабочим конденсатором. Для тяжелого пуска (станки, насосы, компрессоры) нужен ещё и пусковой.
Схема «Треугольник» (Схема Штейнмеца)
Обмотки двигателя соединяются в треугольник, а конденсатор подключается между двумя из них. Третья точка треугольника соединяется с одной из линий питания (фаза или ноль), второй вывод конденсатора, с третьей точкой треугольника.
Направление вращения ротора зависит от того, к какому выводу треугольника подключен конденсатор относительно питающей линии. Для реверса достаточно переключить питающий провод с фазы на ноль (или наоборот). Конденсатор при этом остается подключенным к своим выводам, полярность менять не нужно, он неполярен.
Схема «Звезда» с пусковым и рабочим конденсаторами
Обмотки соединяются в звезду (общая точка заземлена или не подключена). К двум фазам подается питание, а к третьей цепь из двух параллельно соединенных конденсаторов: рабочего (Cраб) и пускового (Cпуск).
Пусковой конденсатор включается через кнопку или реле времени только на время разгона (2–3 секунды). После выхода на 70–80% номинальной скорости он должен быть отключён, чтобы избежать перегрева и разрушения.
Примечание: Схема «Звезда» при подключении к 220В часто не обеспечивает достаточного пускового момента. Её стоит использовать только если двигатель изначально соединен звездой и не имеет возможности переключения на треугольник, либо для легких нагрузок.
Расчет параметров конденсаторов
Подбор емкости важен, чтобы обмотки не грелись. Емкость зависит от номинальной мощности двигателя и схемы соединения. Самый точный метод, через номинальный ток (Iном), указанный на шильдике двигателя, потому что мощность (P) может быть указана с погрешностью.
Где:
Cраб, емкость рабочего конденсатора (мкФ);
Iном, номинальный ток двигателя (А);
Uсети, напряжение сети (220 В);
K, коэффициент схемы. Для «треугольника» K ≈ 4800, для «звезды» K ≈ 2800.
Емкость пускового конденсатора берется в 2–2,5 раза больше рабочего:
| Мощность двигателя (кВт) | Схема «Звезда» Cраб (мкФ) | Схема «Треугольник» Cраб (мкФ) | Схема «Треугольник» Cпуск (мкФ) |
|---|---|---|---|
| 0,25 | 12–17 | 25–30 | 35–50 |
| 0,40 | 20–25 | 40–45 | 60–80 |
| 0,75 | 35–45 | 65–75 | 100–150 |
| 1,10 | 50–55 | 90–100 | 150–200 |
| 1,50 | 60–70 | 120–140 | 200–250 |
| 2,20 | 80–100 | 160–200 | 300–400 |
| 3,00 | 120–140 | 240–280 | 400–500 |
Требования к компонентам
Тип конденсатора выбирают внимательно. Обычные электролитические конденсаторы из блоков питания не подходят: при переменном токе они взрываются, выделяется газ, разрушается диэлектрик.
| Параметр | Требование | Примеры |
|---|---|---|
| Тип | Специализированные для переменного тока (AC) | МБГО, МБГЧ, К78-17, KAMAKO |
| Напряжение | Не менее 400–450 В AC (лучше 630 В) | Запас на импульсные перенапряжения |
| Допуск | ±10% для точности | Подбор по ближайшему номиналу |
Безопасность и эксплуатация
Работа с сетями 220В опасна поражением током. Соблюдайте эти правила:
- Разрядка: Конденсаторы сохраняют заряд после отключения. Перед обслуживанием разрядите их через резистор или отвертку с изолированной ручкой.
- Защита: В цепь питания ставьте автоматический выключатель (АВ), подобранный по номиналу двигателя, и устройство защитного отключения (УЗО).
- Тепловая защита: При длительной работе под нагрузкой используйте тепловое реле, конденсаторная схема не обеспечивает идеального баланса токов.
- Крепление: Пусковые конденсаторы большой емкости сильно греются. Монтируйте их вдали от пластиковых корпусов и горючих материалов.
При первом запуске следите за нагревом двигателя. Если обмотки нагреваются выше 80°C за 5 минут, уменьшите емкость рабочего конденсатора или снизьте механическую нагрузку на вал.
Использование частотного преобразователя
Для двигателей свыше 3 кВт или когда требуется точное управление скоростью конденсаторная схема неэффективна. Берите однофазный частотный преобразователь (ЧП). Устройство выпрямляет входящее 220В и формирует на выходе три фазы с нужной частотой.
ЧП даёт 100% мощности двигателя, обеспечивает плавный пуск без бросков тока и возможность регулировки оборотов. Стоимость такого решения заметно выше, чем набор конденсаторов.
