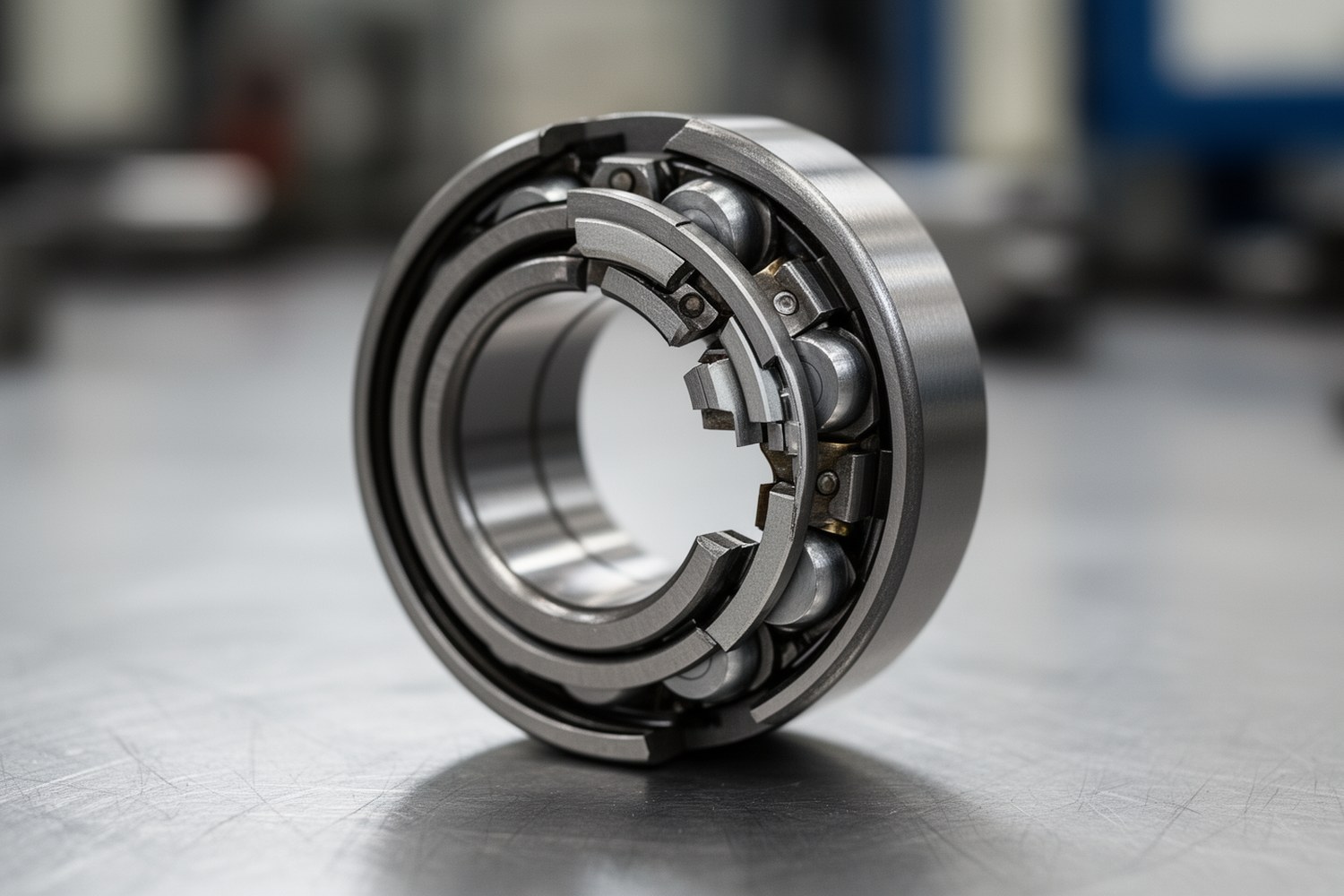

Подшипник с разрезным внутренним кольцом применяют в узлах, где стандартный осевой монтаж невозможен или приводит к большому простою. На практике его часто называют «разрезной подшипник».
Коротко главное
- В статье рассматривается подшипник с разрезным внутренним кольцом, это не синоним термина «разъёмный подшипник».
- Линейная разрезная втулка LM..OP относится к линейным перемещениям и не является радиальным подшипником качения.
- Основной компромисс, как правило это более низкие жёсткость, ресурс и предельная частота вращения.
- Коэффициенты kC, kC0, kn и kr применяют только в пределах методики и обязательно сверяют с каталогом серии.
- Фиксация разреза внутреннего кольца и проверка посадки после сборки напрямую влияют на ресурс.
Дисклеймер: все численные диапазоны в этой статье ориентировочные. Они не являются универсальной нормой и не заменяют каталог конкретной серии и исполнение производителя.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Определение и границы термина
Подшипник с разрезным внутренним кольцом это подшипник качения, в котором внутреннее кольцо имеет разрез и после установки фиксируется, чтобы восстановить рабочую жёсткость.
Термины не являются взаимозаменяемыми:
- Подшипник с разрезным внутренним кольцом: разрез выполнен во внутреннем кольце.
- Разъёмный подшипник: отдельный класс конструкций с разъёмом по корпусу или кольцам узла.
- Линейная разрезная втулка LM..OP: элемент линейного перемещения, не радиальный подшипник качения.
Что именно сравнивается
Иллюстрация снимает путаницу между тремя разными объектами.
Конструкция и варианты исполнения
| Тип разреза | Плюс | Ограничение |
|---|---|---|
| Радиальный | Простой монтаж | Более выраженная локальная податливость стыка |
| Диагональный | Более плавная передача нагрузки через стык | Выше требования к точности сборки |
| Ступенчатый | Выше устойчивость к взаимному смещению половин | Сложнее контроль чистоты и прилегания |
Фиксация разреза внутреннего кольца: стяжной болт, обойма/хомут, замковый элемент, комбинированная схема. Контролируют момент затяжки, равномерность стягивания и отсутствие овализации.
Что меняется в характеристиках
Обычно, в зависимости от серии и производителя, C и C0 ниже, предельная частота вращения подшипника ниже, а чувствительность к вибрации выше. Точные значения берут из каталога выбранного исполнения.
Расчётные поправки и границы применимости
Ориентировочно: kC 0.80…0.90, kC0 0.85…0.95, kn 0.70…0.85, kr 0.75…0.90.
| Граница применимости | Когда коэффициенты допустимы | Когда нужны только каталожные данные |
|---|---|---|
| Тип подшипника | Есть подтверждённый аналог серии (шариковый/роликовый/игольчатый) | Нет прямого аналога или специальная геометрия |
| Режим нагрузки | Стационарная или умеренно переменная | Сильные удары, реверс, выраженная вибронагруженность |
| Скорость | Работа с запасом от предела серии | Режим близко к nпред |
| Смазка и тепло | Стабильная смазка и теплоотвод | Граничное смазывание, перегрев, загрязнение |
Если каталог уже даёт C, C0 и nпред именно для разрезного исполнения, повторно понижать их коэффициентами не нужно.
Короткий пример (условно)
Дано: C=50 кН, C0=42 кН, nпред=3000 об/мин. Принято: kC=0.88, kC0=0.92, kn=0.80, kr=0.85. Тогда C′=44 кН, C0′=38.6 кН, nпред′=2400 об/мин. Далее ресурс L10 считают уже с C′ и kr и сверяют с каталогом серии.
Мини-алгоритм выбора (6 шагов)
- Подтвердить ограничение осевого доступа и стоимость простоя.
- Проверить, что требуется именно подшипник с разрезным внутренним кольцом, а не разъёмный подшипник или LM..OP.
- Сравнить C/C0/nпред стандартного и разрезного исполнения по каталогу серии.
- При отсутствии прямых данных выполнить оценку с kC/kC0/kn/kr в допустимых границах.
- Задать требования к посадкам, соосности, шероховатости и процедуре фиксации.
- Подтвердить решение по температурному и вибрационному мониторингу после пуска.
Монтаж, посадки и контроль качества
- Контроль вала: диаметр, овальность, конусность, шероховатость.
- Контроль корпуса: соосность посадок, биение, базовые торцы.
- Чистота стыка разреза и посадочных поверхностей.
- Затяжка фиксатора по регламенту момента и последовательности.
- Проверка после сборки: натяг/зазор, свободное вращение, локальный нагрев при приработке.
Эксплуатация и диагностика
- Температура: устойчивый рост относительно базовой линии после ТО.
- Вибрация: рост широкополосного уровня и гармоник вращения.
- Фиксатор: потеря момента, следы фреттинга, металлическая пыль в смазке.
Мини-кейсы применения
- Ограниченный доступ: выбор разрезного исполнения для монтажа без демонтажа соседних узлов.
- Частый сервис: при высокой цене простоя допустим компромисс по ресурсу ради быстрого обслуживания.
- Вибрационный режим: применяют только при подтверждённой фиксации и запасе по скорости и нагреву.
Нормативная база: что проверять
| Документ | Что проверять на практике |
|---|---|
| ISO 15 (радиальные подшипники, присоединительные размеры) | Совместимость габаритов и посадочных мест в узле |
| ISO 281 (базовая долговечность) | Базовый расчёт L10 и корректность исходных параметров |
| ISO 492 / ГОСТ ISO 492 (классы точности) | Требуемый класс точности для узла и режима |
| ISO 286 (посадки и допуски) | Поля допусков вала/корпуса и контроль натяга |
| ISO 1101 (геометрические допуски) | Соосность, биение, форму посадочных поверхностей |
| ISO 15242 (вибрация подшипников) | Подход к оценке вибросостояния и трендов |
| ГОСТ 24810 (зазоры подшипников качения) | Выбор и контроль внутреннего зазора при монтаже |
Приоритет всегда у каталога и технической инструкции выбранной серии, именно они задают допустимые значения для конкретного разрезного исполнения и узла.
