Подшипниковые узлы UCP и UCF в сельскохозяйственной технике: конструкция, обслуживание и замена

Подшипниковые узлы UCP и UCF — распространённый тип корпусных опор в сельскохозяйственной технике. Они используются в комбайнах, тракторах, сеялках и других машинах, работающих в условиях высоких нагрузок, запылённости и влажности. Понимание их конструкции и правильное обслуживание позволяют продлить срок службы механизмов и сократить простои.

Конструкция подшипниковых узлов UCP и UCF

Подшипниковый узел состоит из корпуса и радиального шарикоподшипника с наружной сферической обоймой. Корпус имеет отверстие сферической формы, что обеспечивает самоустанавливаемость подшипника. Такая конструкция допускает угловую подвижность вала до ±3° и компенсирует неточности монтажа.

Узлы различаются по типу крепления:

Подшипник фиксируется на валу двумя установочными винтами (потайными) на внутреннем кольце. Корпуса изготавливают из серого чугуна (основной материал) или листовой стали (для облегчённых конструкций). Уплотнения защищают подшипник от грязи и влаги.

Конструкция подшипникового узла UCF

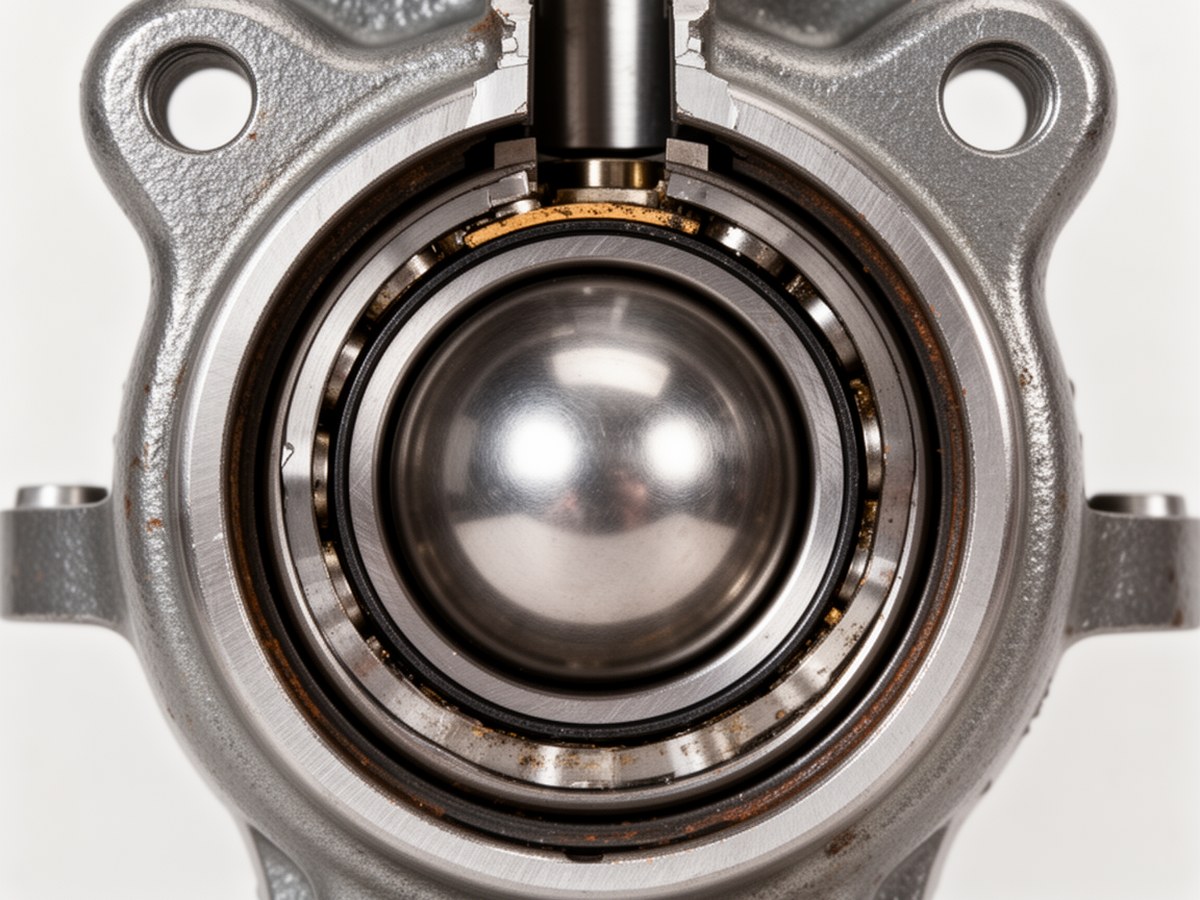

На разрезе узла UCF показана сферическая наружная обойма подшипника и соответствующее отверстие корпуса, обеспечивающие самоустановку.

Типовые неисправности и причины выхода из строя

В условиях сельхозтехники подшипниковые узлы подвергаются интенсивному износу. Основные причины отказов:

• Износ подшипника — естественный износ дорожек качения и тел качения из-за длительной эксплуатации.
• Загрязнение — попадание абразивных частиц через повреждённые уплотнения.
• Ударные нагрузки — трещины корпуса при наезде на препятствия или ударах.
• Коррозия — воздействие влаги, удобрений и химикатов.
• Недостаточная смазка — перегрев и ускоренный износ.

Диагностика состояния узла

Регулярная диагностика позволяет выявить неисправность на ранней стадии. Основные методы:

• Визуальный осмотр — проверка целостности корпуса, состояния уплотнений, наличие трещин и коррозии.
• Проверка люфта — покачивание вала в радиальном и осевом направлениях. Допустимый люфт — не более 0,1–0,2 мм.
• Шум — при работе прослушивают стуки, скрежет или гул. Резкие звуки указывают на повреждение подшипника.
• Нагрев — температура корпуса не должна превышать 70–80 °C. Перегрев свидетельствует о недостатке смазки или износе.

Профилактическое обслуживание

Профилактика продлевает срок службы узла. Рекомендуемая периодичность — каждые 100–200 моточасов или по регламенту производителя техники.

1. Очистка — удалить грязь с корпуса и уплотнений. Промыть подшипник керосином или специальным очистителем.
2. Смазка — заполнить полости корпуса свежей смазкой через смазочный ниппель с помощью плунжерного шприца. Использовать литиевые смазки (например, Литол-24) или специализированные для сельхозтехники.
3. Замена уплотнений — при износе или повреждении заменить резиновые манжеты.
4. Проверка крепления — подтянуть болты корпуса и установочные винты подшипника.

Замена подшипника в узле

Если корпус не повреждён, рационально заменить только подшипник (вставку UC). Порядок работ:

1. Демонтаж — открутить болты корпуса, снять узел с вала. Извлечь подшипник из корпуса. Благодаря сферической посадке и зазору он вынимается легко. При затруднении — лёгкое постукивание молотком через оправку.
2. Очистка корпуса — удалить остатки старой смазки, грязь и ржавчину. Протереть посадочное отверстие.
3. Установка нового подшипника — нанести тонкий слой смазки на наружную сферическую поверхность подшипника. Вставить подшипник в корпус, убедиться в свободном вращении.
4. Фиксация на валу — надеть узел на вал, затянуть установочные винты. Момент затяжки — по рекомендации производителя (обычно 3–5 Н·м).
5. Смазка — заполнить полости свежей смазкой через ниппель до выхода её из уплотнений.
6. Монтаж — закрепить корпус на раме, затянуть болты.

Когда необходима полная замена узла

Полная замена подшипникового узла требуется при:

• Трещинах или сколах корпуса;
• Износе посадочного отверстия корпуса (увеличении диаметра более чем на 0,1 мм);
• Деформации корпуса (например, после удара);
• Сильной коррозии, нарушающей геометрию.

В таких случаях новый узел подбирается по диаметру вала и типу крепления.

Рекомендации по выбору смазочных материалов

Для сельхозтехники рекомендуются пластичные смазки на литиевой основе с рабочей температурой от –30 до +120 °C. Примеры:

• Литол-24 (общего назначения);
• Смазки с дисульфидом молибдена (для высоких нагрузок);
• Специализированные смазки для подшипников (SKF LGMT, FAG Arcanol).

Избегайте смешивания разных типов смазок. Периодичность смазки — каждые 100–200 моточасов.

Типовые размеры и стандарты

Узлы UCP и UCF стандартизированы по ISO и ГОСТ. Обозначение включает серию и диаметр вала в миллиметрах. Например, UCP205 — узел на лапках для вала 25 мм.

При подборе узла обращайте внимание на наличие смазочного ниппеля, тип уплотнений и материал корпуса. Для условий повышенной влажности выбирайте корпуса из нержавеющей стали или с дополнительным защитным покрытием.
