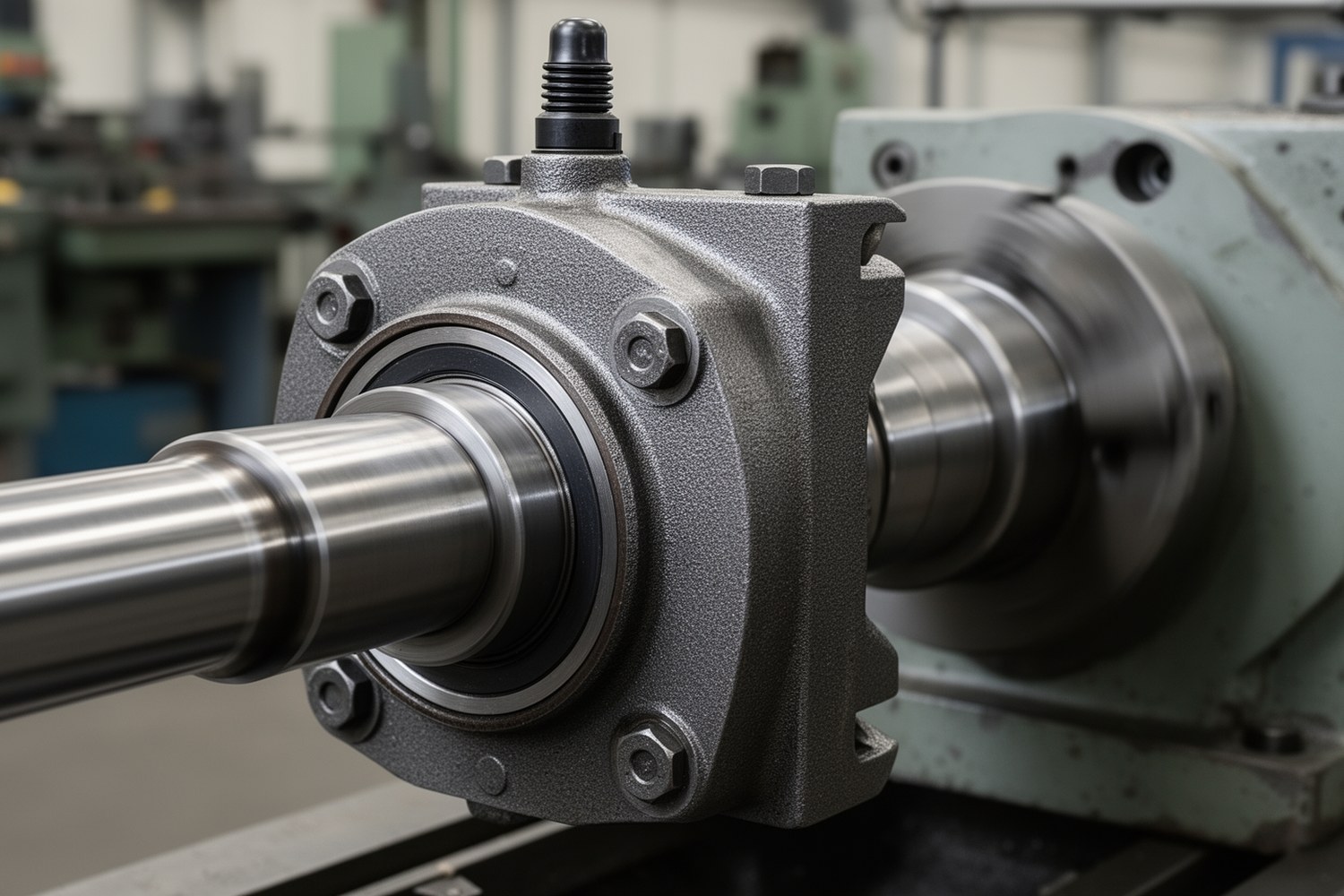

Подшипниковый узел это готовый к установке блок для опоры вращающегося вала: корпус, вставной подшипник, фиксация на валу, уплотнения и смазка. В практике также встречаются названия «подшипниковая опора» и «корпусный подшипник», далее используется базовый термин «подшипниковый узел».
Коротко главное
- Серии UC, SB и UK в первую очередь отличаются способом фиксации на валу и требованиями к установке.
- Корпуса UCP/UCF/UCFL подбирают по схеме крепления и удобству обслуживания в конкретной компоновке.
- На ресурс чаще влияют ошибки посадки, соосности, затяжки и смазки, чем одна только расчетная грузоподъемность.
- Расточка корпуса под подшипник меньшего размера обычно не относится к штатным решениям.
Финальные параметры (посадки, допуски, моменты затяжки, тип и объем смазки) берут из каталога и сервисной документации конкретного производителя.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Конструкция и основные элементы
- Корпус передает нагрузку на основание и задает геометрию установки.
- Вставной подшипник воспринимает радиальную и осевую составляющие нагрузки в пределах своей серии.
- Фиксация на валу выполняется винтами, эксцентриковым кольцом или закрепительной втулкой.
- Уплотнения удерживают смазку и ограничивают попадание пыли и влаги.
- Смазка и точки обслуживания влияют на трение, нагрев и долговечность.
Обозначения: серия вставки и тип корпуса
| Что обозначают | Примеры | Смысл |
|---|---|---|
| Серия вставного подшипника | UC, SB, UK | Конструкцию вставки и способ фиксации на валу |
| Тип корпуса | UCP, UCF, UCFL | Способ крепления узла к машине |
Классификация серий UC/SB/UK и совместимость
| Серия | Фиксация на валу | Типовое применение | Ограничения |
|---|---|---|---|
| UC | Стопорные винты | Общепромышленные приводы | Нужен контроль момента затяжки и состояния посадки |
| SB | Эксцентриковое кольцо | Приводы с частыми пусками и остановами | Работа при вибрации и реверсе зависит от конкретной серии и рекомендаций производителя |
| UK | Закрепительная втулка | Схемы, где важна регулировка посадки | Требуется совместимость по конусности, втулке и последовательности затяжки |
Серии UC, SB и UK не считаются автоматически взаимозаменяемыми. Проверяют диаметр вала, габариты, уплотнения, нагрузку, скорость, температуру и среду.

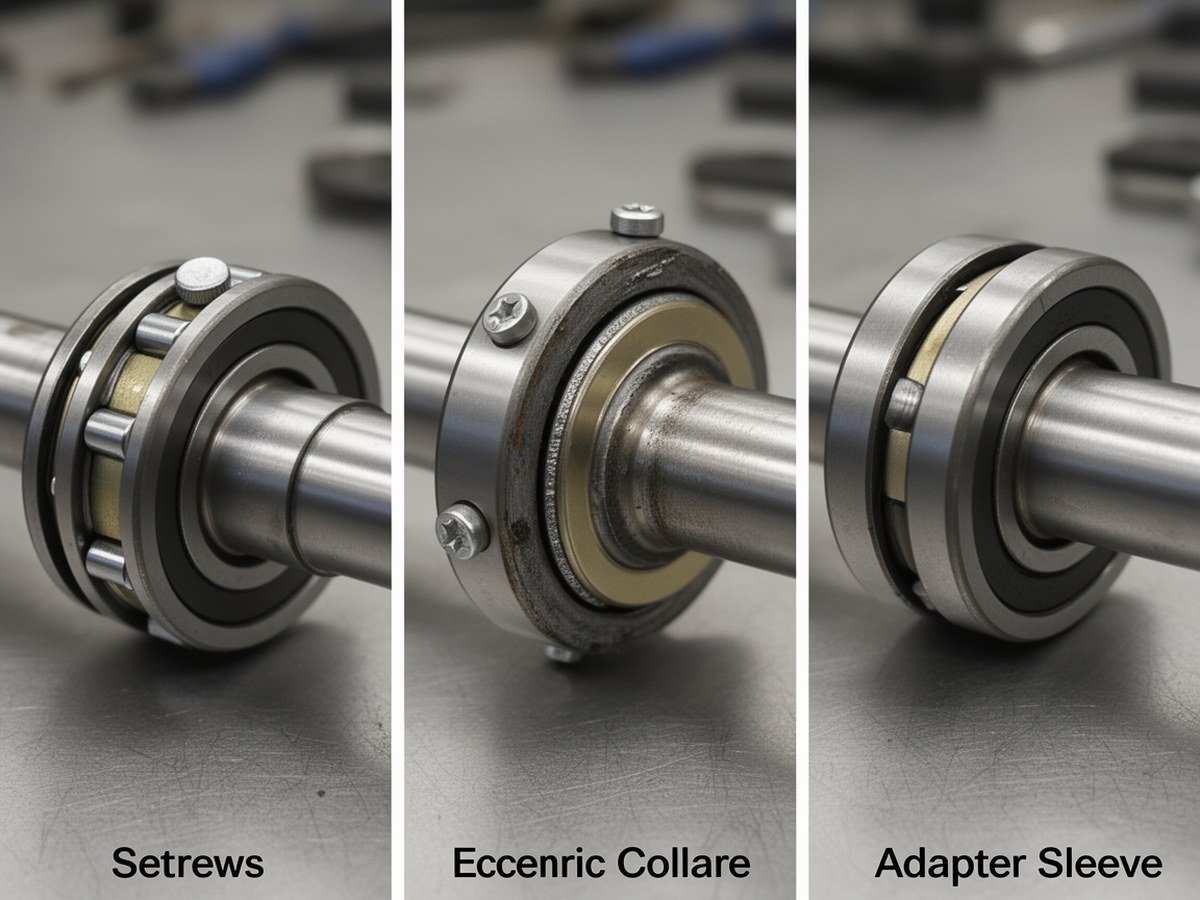

Сравнение методов фиксации на валу
Разместить перед таблицей серий для быстрого визуального сравнения UC, SB и UK.
Типы корпусов и материалы
По компоновке применяют стационарные, фланцевые и натяжные корпуса. По конструкции корпуса бывают цельные и разъемные. Ниже приведены ориентиры для типовых литых корпусов, специальные исполнения (нержавеющие, полимерные и другие) требуют отдельной проверки.
| Материал | Прочность на разрыв, МПа | Свойства | Обычно применяют |
|---|---|---|---|
| Серый чугун | 150–300 | Хорошее демпфирование, ниже ударная стойкость | Равномерные нагрузки, умеренные удары |
| Высокопрочный чугун | 400–700 | Выше прочность и стойкость к переменным нагрузкам | Тяжелые и ударные режимы |
Карта выбора по условиям эксплуатации
| Условие | Что проверить | Практический ориентир |
|---|---|---|
| Нагрузка | Радиальная/осевая, постоянная/переменная | Подбор по C и C0 с запасом по каталогу |
| Скорость | n, об/мин | Сверить предельные обороты и нагрев в режиме работы |
| Температура | Температура корпуса и среды | Проверить допустимость смазки и уплотнений |
| Загрязненность и влага | Пыль, вода, мойка | Усиленные уплотнения и более частое ТО |
| Доступ к обслуживанию | Подвод смазки, доступ к крепежу | При сложном доступе часто удобнее разъемный корпус |
Посадки и соосность подшипникового узла
Ориентировочно для первичной проверки: шероховатость вала в зоне посадки Ra 1,6–3,2 мкм; овальность и конусность на длине посадки 0,01–0,03 мм; соосность опор обычно стараются удерживать в пределах 0,05–0,10 мм на базе между опорами. Поле допуска вала (часто h6–h9) выбирают по серии и способу фиксации.
Перед монтажом вал измеряют в нескольких сечениях, затем проверяют биение и геометрию базовых плоскостей. Крепеж тянут поэтапно и без перекоса, после фиксации вал должен вращаться свободно, без заеданий.
Монтаж: порядок и типовые ошибки
Монтаж выполняют чистым инструментом, без ударов по кольцам и уплотнениям. Фиксацию на валу и крепеж корпуса затягивают по моменту из документации, обычно в два этапа. Избыточная смазка так же вредна, как и недостаточная, при отсутствии иных указаний ориентируются на заполнение корпуса примерно 30–50% объема.
- Удары при посадке, перетяжка и игнорирование соосности ускоряют износ.
- Перекос основания вызывает локальный перегрев и рост вибрации.
- Неподходящая смазка ухудшает тепловой режим и ресурс.
Окружная скорость: v = π·d·n/60, где v, м/с, d, диаметр вала, м, n, частота вращения, об/мин.
Базовый ресурс: L10 = (C/P)p·106 оборотов; L10h = L10/(60·n), где n, об/мин.
Демонтаж и замена
В приоритете механические методы: очистка резьбы, проникающий состав, выдержка, затем съемник или пресс с правильной опорой. Нагрев применяют только локально, кратковременно и когда без него не обойтись.
- В зоне уплотнений и смазки нежелателен нагрев выше 80–100 °C, растет риск их деградации.
- Избегают открытого пламени и длительного прогрева всего узла.
- При чрезмерном локальном нагреве возможны отпуск поверхности вала, задиры и потеря точности посадки.
- После снятия проверяют вал на фреттинг, риски, овальность и следы проворота.
Причины вибрации, перегрева и утечки смазки подшипникового узла
| Симптом | Вероятная причина | Быстрый первый шаг | Дальнейшее действие |
|---|---|---|---|
| Рост вибрации | Несоосность, дисбаланс, ослабление крепежа | Проверить крепеж и геометрию опор | Выверка, балансировка, затяжка по моменту |
| Перегрев опоры | Недостаток/избыток смазки, неверная вязкость, перекос, перегрузка | Снять тренд температуры и осмотреть смазку | Нормировать смазку, устранить перекос, проверить нагрузку |
| Утечка смазки | Износ уплотнений, перелив, температурная перегрузка | Осмотреть кромки уплотнений и объем смазки | Заменить уплотнения, скорректировать заправку, убрать перегрев |
Краткий регламент технического обслуживания
| Что контролировать | Как | Периодичность | Триггер внепланового вмешательства |
|---|---|---|---|
| Температура корпуса | Пирометр или стационарный датчик | Ежесменно/ежедневно | Устойчивый рост относительно базового режима |
| Вибрация | Маршрутный виброконтроль | Еженедельно или ежемесячно по критичности | Рост уровня, появление новых спектральных пиков |
| Состояние смазки | Визуальный контроль и дозаправка по карте | По наработке и условиям среды | Потемнение, загрязнение, запах перегрева, изменение консистенции |
| Уплотнения | Визуальный осмотр | Ежесменно/еженедельно | Подтеки, повреждение кромок, подсос пыли или влаги |
| Крепеж и фиксация на валу | Проверка момента и положения | После пуска, затем периодически | Ослабление, смещение, повторный рост вибрации |
Расточку корпуса под меньший подшипник обычно не используют как штатное решение. Предпочтительны штатный размер, переходные элементы или совместимый корпус.
