Посадка подшипника на полый вал должна удерживать внутреннее кольцо от проворачивания и одновременно не перегружать стенку вала. В отличие от сплошного вала, при том же натяге полый вал деформируется сильнее, а контактное давление получается ниже. Поэтому расчет посадки подшипника на полый вал выполняют с учетом внутреннего диаметра, толщины стенки, материала, температуры и характера нагрузки.
- Полость уменьшает радиальную жесткость посадочной поверхности и повышает чувствительность узла к ошибке натяга.
- Больший натяг не всегда безопасен: у тонкостенного вала возрастают окружные напряжения на внутренней поверхности.
- Расчетный диапазон натягов сопоставляют с полями допусков ГОСТ, ISO и рекомендациями производителя подшипника.
- Проверяют не только удержание кольца, но и рабочий радиальный зазор подшипника после монтажа.
Что учитывают при посадке подшипника на полый вал
Внутреннее кольцо подшипника устанавливается на цилиндрическую посадочную поверхность вала. Если кольцо нагружено циркуляционно относительно вала или передает заметный момент трения, посадка обычно должна иметь натяг. Натяг создает контактное давление между кольцом и валом, за счет которого соединение сопротивляется микроперемещениям, фреттингу и проворачиванию.
Для полого вала задача сложнее, чем для сплошного. Наружный диаметр посадочного участка обозначим как D, внутренний диаметр полости как d, рабочую ширину посадки как L. Чем ближе d к D, тем тоньше стенка и тем сильнее вал сжимается под действием внутреннего кольца. Из-за этого фактическое контактное давление при заданном натяге уменьшается, а напряжения в стенке растут.
Приведенные формулы применимы как инженерная оценка для упругой работы материала, цилиндрической посадочной поверхности, чистых контактирующих поверхностей и отсутствия пластической деформации. Для ответственных узлов расчет уточняют по стандартам, каталогам производителя подшипника и расчетной модели узла.
Чем полый вал отличается от сплошного
У сплошного вала материал в центре участвует в сопротивлении радиальному сжатию. У полого вала часть сечения удалена, поэтому посадочная поверхность становится податливее. Это влияет на три связанных параметра: натяг, контактное давление и напряжения в стенке.
| Параметр | Сплошной вал | Полый вал |
|---|---|---|
| Радиальная жесткость посадочного участка | Выше при том же наружном диаметре | Ниже, особенно при большой полости |
| Контактное давление при одинаковом натяге | Обычно выше | Ниже из-за большей деформации стенки |
| Риск проворачивания внутреннего кольца | Оценивается по нагрузке и натягу | Выше при недостаточном давлении и тонкой стенке |
| Риск повреждения вала от чрезмерного натяга | Ниже при прочем равном | Выше, максимум напряжений возможен у внутренней поверхности |
| Выбор поля допуска | Часто возможен по типовым таблицам | Типовую посадку желательно проверять расчетом |
Когда расчет посадки обязателен
В простых малонагруженных узлах выбор посадки иногда выполняют по таблицам для подшипников качения. Но для полого вала такой подход безопасен не всегда. Расчет обязателен, если внутренний диаметр заметно уменьшает толщину стенки, нагрузка переменная или ударная, узел работает при нагреве, частота вращения высокая, а последствия проворачивания кольца критичны.
Нагрузка
Высокая радиальная нагрузка, переменное направление нагрузки, пусковые моменты, вибрация и удары требуют проверки минимального контактного давления.
Геометрия
При большом отношении d/D стенка становится податливой. В таких случаях увеличение натяга без проверки может привести к локальному превышению допустимых напряжений.
Температура
Нагрев вала и кольца меняет фактический натяг. Если детали имеют разные температуры или материалы, температурную поправку нужно учитывать отдельно.
Скорость и точность
Для шпинделей, роторов и ремонтных посадок расчет дополняют контролем геометрии, шероховатости, соосности и данных производителя.
Исходные данные для расчета
Перед расчетом задают геометрию посадочного участка и условия работы. Нельзя смешивать обозначения: в этой статье D означает наружный диаметр посадочного участка полого вала, а d, внутренний диаметр полости. Номинальный диаметр отверстия внутреннего кольца подшипника в каталогах может обозначаться иначе.
- D, наружный диаметр посадочного участка вала;
- d, внутренний диаметр полого вала на участке посадки;
- L, рабочая ширина контакта внутреннего кольца с валом;
- радиальная и осевая нагрузки, характер нагружения, расчетный момент;
- частота вращения, вибрации, пусковые и ударные режимы;
- материалы вала и кольца, модуль упругости E, коэффициент Пуассона ν;
- рабочая и монтажная температура, коэффициенты линейного расширения;
- допуски, шероховатость, овальность, конусность и состояние посадочной поверхности.

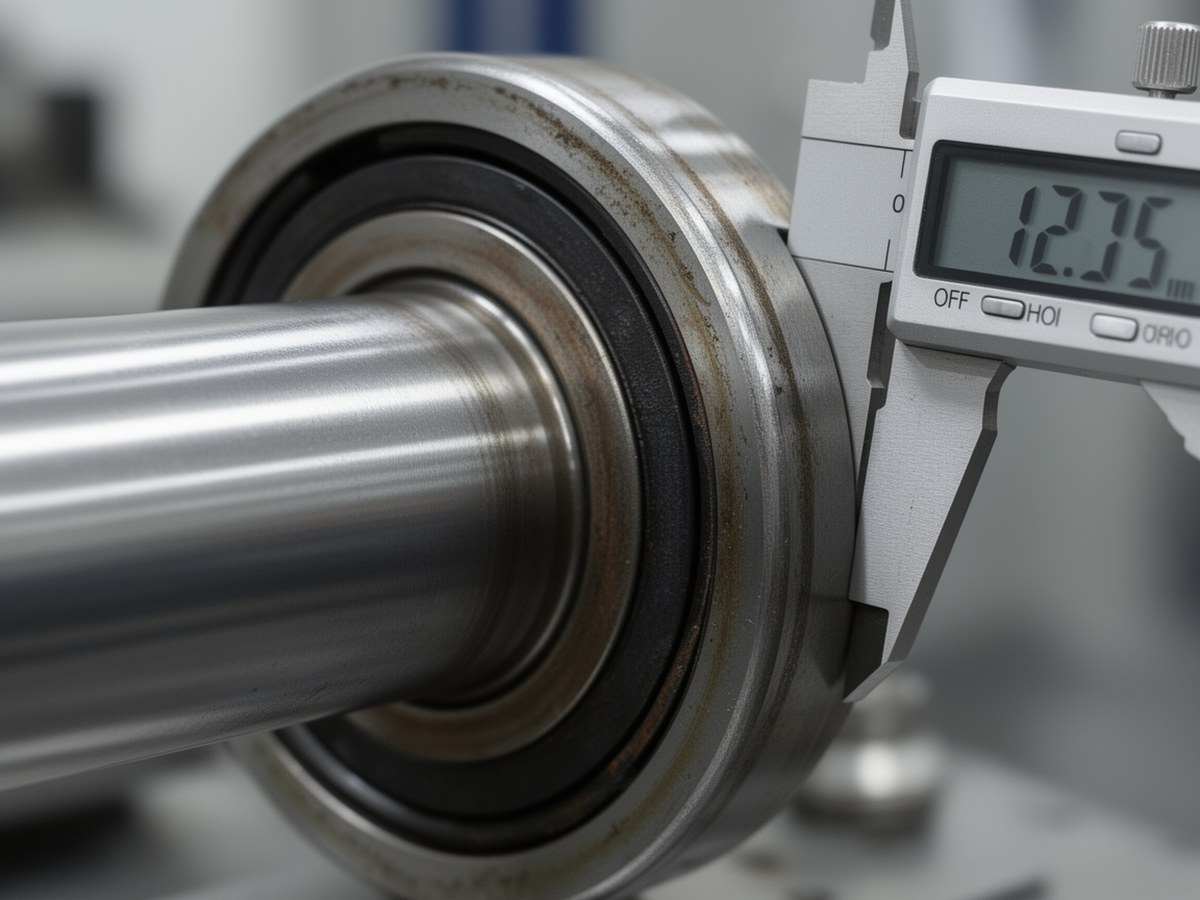

Контроль геометрии посадочного участка
Изображение уместно рядом с разделом об исходных данных: оно визуально связывает расчет с измерением диаметра, полости и посадочной поверхности.
Коэффициент влияния полости вала
Для оценки влияния внутреннего диаметра используют безразмерный коэффициент полости. Он показывает, насколько полый вал податливее сплошного при внешнем давлении на посадочную поверхность.
где D, наружный диаметр посадочного участка; d, внутренний диаметр полого вала. Для сплошного вала d = 0 и k = 1. При росте d/D знаменатель уменьшается, поэтому k быстро возрастает.
| d/D | D/d | Ориентировочный k | Практический смысл |
|---|---|---|---|
| 0 | сплошной вал | 1,0 | Базовая жесткость, влияние полости отсутствует |
| 0,50 | 2,0 | 1,67 | Полость заметна, но часто допустима проверка по обычной методике |
| 0,67 | 1,5 | 2,6 | Требуется расчет натяга подшипника и контактного давления |
| 0,77 | 1,3 | 3,9 | Тонкая стенка, обязательна проверка напряжений |
| 0,83 | 1,2 | 5,5 | Высокая податливость, посадка с большим натягом может быть опасна |
Расчет контактного давления и натяга
Методика не должна превращаться в универсальный калькулятор: точные коэффициенты зависят от типа подшипника, толщины внутреннего кольца, материала и стандартного поля допуска. Но последовательность расчета обычно одна и та же.
- Определить минимальное контактное давление, которое удерживает внутреннее кольцо от проворачивания.
- По упругой деформации вала и кольца рассчитать минимальный натяг.
- Учесть потери натяга от шероховатости, температурные изменения и разброс допусков.
- Выбрать стандартную посадку по ГОСТ или ISO так, чтобы расчетный минимальный натяг сохранялся в худшем сочетании размеров.
- Проверить максимальное давление, напряжения и остаточный рабочий зазор подшипника.
Если соединение должно передавать расчетный момент M за счет трения, минимальное давление можно оценить так:
где pmin, минимальное контактное давление; Ks, коэффициент запаса; M, расчетный момент; f, коэффициент трения в контакте; D, диаметр посадки; L, рабочая ширина посадки. Единицы должны быть согласованы: при M в Н·м, D и L в метрах давление получается в Па; при миллиметрах расчет ведут в согласованной системе с пересчетом результата.
Связь натяга и давления для предварительной оценки можно записать через суммарную податливость вала и внутреннего кольца:
δmin, минимальный расчетный натяг; Cвал, радиальная податливость полого вала; Cкольцо, податливость внутреннего кольца подшипника. Для полого вала Cвал возрастает вместе с коэффициентом k. Значения Cкольцо уточняют по геометрии кольца, справочным формулам или данным производителя.
Если расчет показывает необходимость резко увеличить натяг относительно типовой посадки, это не значит, что нужно сразу выбирать более жесткое поле допуска. Сначала проверяют напряжения в полом валу, ресурс подшипника, монтажную возможность и температурный режим.
Проверка риска проворачивания внутреннего кольца
Проворачивание внутреннего кольца возникает, когда сил трения в посадке недостаточно для удержания кольца на валу. Риск повышается при переменной радиальной нагрузке, вибрации, недостаточном натяге, загрязнении поверхности, смятии микронеровностей после сборки и снижении натяга при нагреве. Практический признак недостаточного натяга, фреттинг: темные или рыжеватые следы микроперемещений на посадочной поверхности.
Условие удержания удобно записывать через момент трения:
Для надежной работы должно выполняться условие Mтр ≥ Ks · Mрасч. D и L задают в согласованных единицах: при D и L в метрах, p в Па результат получается в Н·м. Если момент трения недостаточен, больший расчетный натяг применяют только после проверки прочности. В отдельных конструкциях используют дополнительные элементы фиксации, например бурт, гайку, стопорное кольцо или клеевую фиксацию, если это допускается технологией и условиями работы.
Проверка прочности полого вала
Максимальный натяг выбранной посадки создает максимальное контактное давление. Для полого вала нужно проверить окружные напряжения в стенке, потому что на внутренней поверхности они могут быть выше, чем кажется по наружному контакту.
σθ,max, оценка максимального окружного напряжения на внутренней поверхности; pmax, контактное давление при максимальном натяге выбранной посадки. Условие проверки: σθ,max ≤ σдоп, где σдоп задают по материалу, пределу текучести и коэффициенту запаса.
Эта формула дает оценку для упрощенной модели толстостенной трубы с цилиндрической геометрией и упругой работой материала. Она не заменяет расчет реального вала с галтелями, канавками, шпоночными пазами, отверстиями, концентраторами напряжений и неравномерной посадкой.
Для тонкостенных валов проверка прочности часто становится ограничивающей. Попытка компенсировать снижение контактного давления только увеличением натяга может привести к пластической деформации, изменению геометрии посадки, росту шума подшипника и снижению долговечности узла.
Выбор стандартной посадки
После расчета получают допустимый диапазон натягов: минимальный натяг должен обеспечивать удержание кольца, максимальный не должен вызывать недопустимые напряжения и чрезмерное уменьшение рабочего зазора подшипника. Затем этот диапазон сопоставляют со стандартными полями допусков для посадки внутреннего кольца на вал.
Посадка подшипника на вал по ГОСТ и ISO выбирается по предельным размерам: в худшем сочетании поле допуска должно давать не меньше расчетного минимального натяга, а в наиболее плотном сочетании не превышать допустимый максимальный натяг. Поля k6, m6, n6, p6, r6 можно рассматривать только как примеры диапазона от умеренных к более плотным посадкам. Они не являются универсальной рекомендацией для всех диаметров, типов подшипников и нагрузок.
| Условия | Ориентировочный подход | Что обязательно проверить |
|---|---|---|
| Умеренная нагрузка, d/D до 0,50 | Близко к выбору для сплошного вала | Минимальный натяг и рабочий зазор подшипника |
| Нормальная нагрузка, d/D 0,50-0,67 | Возможен переход на более плотное поле допуска | Контактное давление и температурную поправку |
| Высокая или переменная нагрузка, d/D 0,67-0,77 | Посадку выбирать только после расчета | Проворачивание кольца и напряжения в стенке |
| Тонкостенный вал, d/D выше 0,77 | Большой натяг применять с осторожностью | Прочность, овальность, возможность дополнительной фиксации |
Температурная поправка и материалы
При рабочем нагреве фактический натяг может отличаться от монтажного. Если вал и внутреннее кольцо выполнены из близких сталей и имеют одинаковую температуру, поправка часто невелика. Но при разной температуре деталей, полом валу с охлаждением, нержавеющих сталях, легких сплавах или локальном нагреве подшипника изменение натяга нужно учитывать.
ΔδT, температурное изменение натяга; α, коэффициент линейного расширения; ΔT, изменение температуры детали относительно сборочного состояния. Положительное значение увеличивает натяг, отрицательное уменьшает его.
Отдельно учитывают монтажный нагрев подшипника. Нагрев облегчает установку и снижает риск задиров, но температура должна соответствовать ограничениям производителя. Нельзя компенсировать плохую геометрию посадочного места чрезмерным нагревом или силовой запрессовкой.
Монтаж и типичные ошибки
Даже правильно выбранная посадка подшипника на полый вал может не работать, если нарушены требования к поверхности и сборке. Для посадочного участка важны цилиндричность, соосность, отсутствие забоин, задиров, следов коррозии и загрязнений. Шероховатость должна соответствовать требованиям для подшипниковой посадки, иначе после приработки микронеровностей фактический натяг уменьшится.
| Ошибка | Последствие | Как снизить риск |
|---|---|---|
| Перенос посадки со сплошного вала без пересчета | Недостаточное контактное давление, проворачивание кольца | Учитывать d/D и коэффициент влияния полости |
| Чрезмерный натяг на тонкостенном валу | Рост напряжений, пластическая деформация, нарушение формы | Проверять pmax и σθ,max |
| Запрессовка с перекосом | Задиры, локальное смятие, повреждение дорожек подшипника | Использовать нагрев кольца, оправки и контроль соосности |
| Грязная или поврежденная посадочная поверхность | Потеря натяга, фреттинг, коррозионные следы | Очищать, контролировать шероховатость и отсутствие забоин |
| Игнорирование температуры | Ослабление или чрезмерный рост натяга в работе | Вводить температурную поправку и проверять рабочий зазор |
Порядок расчета
- Задать D, d, L, материал, нагрузки, температуру и требуемый режим работы.
- Оценить коэффициент полости k и понять, насколько d/D влияет на податливость вала.
- Рассчитать минимальное контактное давление и минимальный натяг на валу.
- Сопоставить расчетный натяг с полями допусков ГОСТ, ISO и каталогами производителя.
- Проверить максимальный натяг: напряжения в стенке, рабочий зазор подшипника и монтажную температуру.
- После выбора посадки проверить технологичность сборки: чистоту, шероховатость, отсутствие задиров и соосность.
На практике расчет посадки подшипника на полый вал завершается не выбором самого плотного допуска, а поиском устойчивого диапазона: натяга достаточно для удержания внутреннего кольца, контактное давление не приводит к повреждению вала, подшипник сохраняет допустимый внутренний зазор, а технология сборки не создает задиров и перекоса.
