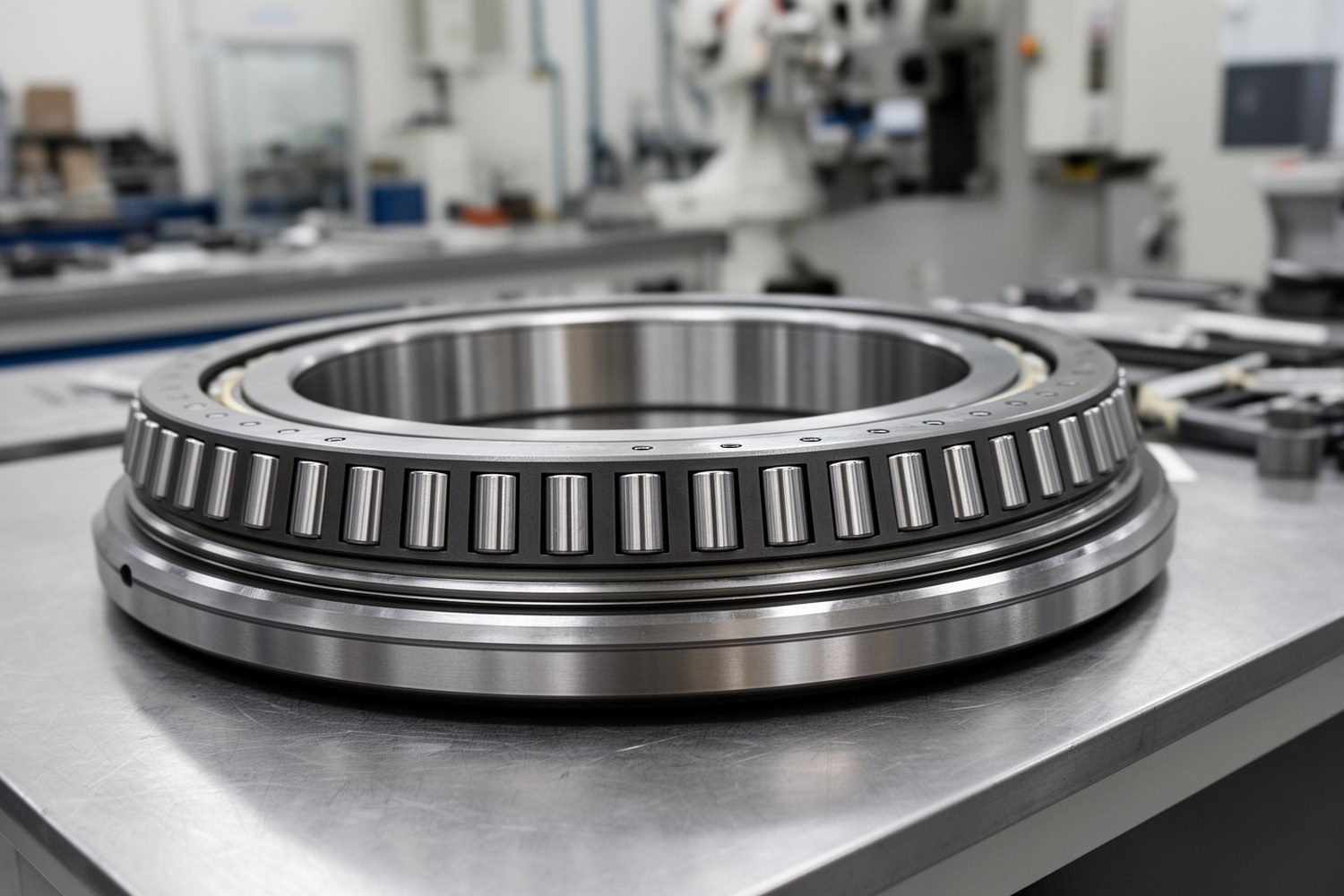

Предварительный натяг ОПУ означает заранее созданную контролируемую нагрузку или упругую деформацию в контакте тел качения с дорожками качения. В крупногабаритных опорно-поворотных устройствах он нужен для управления зазором, люфтом, жесткостью, точностью позиционирования и распределением нагрузки. Чем больше диаметр, момент опрокидывания и деформация присоединительных конструкций, тем заметнее влияние даже небольшого отклонения преднатяга.
- ОПУ, опорно-поворотное устройство, опорно-поворотный круг, опорно-поворотный подшипник и поворотный подшипник в этой статье рассматриваются как близкие термины для крупногабаритного поворотного подшипникового узла.
- Преднатяг уменьшает или устраняет исходный зазор, но повышает контактные нагрузки, момент сопротивления вращению и чувствительность к ошибкам монтажа.
- Точные значения задаются документацией производителя, расчетной моделью и назначением конкретной машины.
Что называют предварительным натягом ОПУ
В применении к опорно-поворотному устройству предварительный натяг означает не просто плотную посадку детали. Речь идет о начальном нагружении тел качения: шариков или роликов. При таком состоянии дорожки качения и тела качения находятся в упругом контакте еще до приложения основной рабочей нагрузки.
Иногда преднатяг описывают как отрицательный или скомпенсированный зазор. Это полезное приближение, но оно не должно скрывать физику процесса: зазор не только выбирается геометрически, но и заменяется начальной контактной деформацией. Поэтому преднатяг опорно-поворотного подшипника связан с жесткостью колец, тел качения, крепежа и присоединительных конструкций.
Термины лучше разделять. Преднатяг тел качения относится к внутренней работе подшипникового узла. Посадочный или монтажный натяг кольца ОПУ описывает сопряжение кольца с корпусом, рамой или фланцем. Предварительная затяжка болтов ОПУ нужна для удержания колец на присоединительных поверхностях. Эти явления взаимосвязаны, но не являются одним параметром.
Преднатяг и допустимый зазор
Нулевой зазор не является универсальной целью. Для одних ОПУ требуется предварительный натяг, для других нормируется небольшой остаточный зазор в осевом или радиальном направлении. Такой зазор в ОПУ может быть штатным, если он указан производителем и соответствует режиму работы.
Опасность возникает не от самого факта зазора, а от выхода за допустимый диапазон. Избыточный люфт опорно-поворотного устройства приводит к ударам, нестабильному позиционированию и неравномерному следу контакта. Избыточный преднатяг, наоборот, повышает трение, нагрев и риск повреждения дорожек.
Зачем нужен преднатяг
Основная задача преднатяга состоит в том, чтобы поворотный узел вел себя предсказуемее под нагрузкой. В крупногабаритных ОПУ нагрузка часто приложена несимметрично: кроме осевой силы действует радиальная сила и момент опрокидывания. Если зазор слишком велик, часть тел качения разгружается, а часть получает ударные или локально повышенные нагрузки.
| Функция преднатяга | Эксплуатационный эффект | Ограничение |
|---|---|---|
| Уменьшение люфта | Стабильнее положение поворотной платформы, стрелы, стола или ротора | Отсутствие люфта не должно достигаться ценой чрезмерного трения |
| Повышение жесткости | Меньше упругие перемещения колец при изменении нагрузки | Фактическая жесткость зависит от ОПУ, рамы и фланцев |
| Распределение нагрузки | В работу включается больше тел качения, снижаются локальные пики | При перекосе основания распределение может ухудшиться |
| Точность позиционирования | Снижается запаздывание при смене направления поворота | Для тяжелых машин и точных столов требования различаются |
| Стабильность качения | Снижается риск ударного контакта и микроперемещений | Избыточный преднатяг увеличивает нагрев и износ |
Чем опасен неправильный преднатяг
Преднатяг всегда остается компромиссом. Недостаточная величина оставляет люфт и ударные нагрузки. Избыточная перегружает контакт тел качения с дорожками, повышает момент сопротивления вращению и может ускорить усталостное повреждение. Отдельно опасен неравномерный преднатяг, возникающий из-за перекоса, неплоскостности или неодинаковой затяжки крепежа.
Недостаточный преднатяг
Признаки: осевой или радиальный люфт, стук при смене направления, нестабильное позиционирование, рост ударных нагрузок, неравномерный след контакта на дорожках.
Избыточный преднатяг
Признаки: повышенный момент проворачивания ОПУ, быстрый нагрев, ухудшение смазочного режима, шум, рост вибраций, следы перегрузки на телах качения и дорожках.
Неравномерный преднатяг
Признаки: переменный момент вращения по окружности, локальный нагрев, пятнистый износ, зависимость шума от угла поворота, повторяющиеся пики вибраций.
Что влияет на выбор величины преднатяга
Преднатяг ОПУ не выбирают по одному универсальному проценту от грузоподъемности. Даже близкие по диаметру опорно-поворотные подшипники могут требовать разных значений из-за различий в профиле дорожек, типе тел качения, угле контакта, количестве рядов и жесткости присоединительных деталей.
| Фактор | Как влияет на выбор |
|---|---|
| Расчетная осевая и радиальная нагрузка | Определяет базовый уровень контактных усилий и запас до допустимых напряжений |
| Момент опрокидывания | Увеличивает неравномерность загрузки по окружности, особенно у крупногабаритных ОПУ |
| Направление и цикличность нагрузки | Постоянная, переменная, ударная и реверсивная нагрузка требуют разных запасов и методов контроля |
| Точность позиционирования | Для поворотных столов и прецизионных узлов допустимый люфт обычно ниже |
| Скорость и режим вращения | При длительном или частом вращении важнее ограничивать трение и нагрев |
| Температура | Тепловое расширение колец и основания может изменить фактический зазор или натяг |
| Смазка | Вязкость, подача и совместимость смазки влияют на трение, нагрев и износ |
| Жесткость основания | Деформация рамы может перераспределить преднатяг сильнее, чем настройка самого ОПУ |
Преднатяг в разных типах ОПУ
В шариковых ОПУ преднатяг чаще связан с устранением люфта и повышением плавности поворота. Такие конструкции обычно менее жесткие по сравнению с роликовыми при равных габаритах, но могут лучше переносить отдельные монтажные отклонения. Роликовые ОПУ дают более высокую жесткость и несущую способность, зато чувствительнее к перекосам и локальному превышению контактных напряжений.
Однорядные конструкции проще, но сильнее зависят от правильного распределения нагрузки. Двухрядные ОПУ позволяют лучше воспринимать сочетание осевых и моментных нагрузок. Перекрестно-роликовое ОПУ применяют там, где важны жесткость и точность при компактном сечении, однако требования к геометрии посадочных поверхностей и контролю преднатяга у него особенно высоки.
Конкретные выводы всегда зависят от схемы дорожек, угла контакта, формы тел качения и требований производителя. Поэтому переносить настройки с одного типа опорно-поворотного круга на другой без расчета нельзя.
Заводская настройка и регулировка на объекте
Часть крупногабаритных ОПУ поставляется уже с заданным заводским зазором или преднатягом. В таких случаях монтажник не «настраивает» внутренний преднатяг произвольно, а обеспечивает условия, при которых заводская настройка не будет нарушена: плоскостность фланцев, чистоту посадочных поверхностей, правильную затяжку болтов и смазку.
Регулировка на объекте допустима только для конструкций, где она прямо предусмотрена. Самовольное изменение прокладок, колец, регулировочных элементов или порядка затяжки может привести к перегрузке дорожек, росту момента проворачивания и повреждению ОПУ.
Способы создания предварительного натяга
Способ создания преднатяга зависит от конструкции ОПУ. В одних случаях требуемое состояние задается геометрией дорожек качения и заводской сборкой. В других применяется регулировка через дистанционные прокладки, регулировочные кольца, резьбовые элементы или гидравлическое нагружение.
| Способ | Суть | Где уместен | Ограничения |
|---|---|---|---|
| Механический | Смещение или фиксация элементов через прокладки, кольца, резьбовую регулировку | Сборные и регулируемые узлы, где требуется контроль размера | Нужна точная геометрия и защита от самопроизвольного изменения настройки |
| Гидравлический | Создание усилия давлением жидкости с последующей фиксацией или поддержанием | Тяжелые узлы, крупные поворотные механизмы, ответственные сборки | Сложность, герметичность, зависимость от состояния гидросистемы |
| Термическая сборка | Использование расширения детали при нагреве и изменения размера при охлаждении | Посадочные и монтажные операции с крупными кольцами | Обычно относится к посадочному или монтажному натягу колец, а не к прямой регулировке преднатяга тел качения |
| Геометрия дорожек | Преднатяг задается формой и взаимным положением дорожек при заводской сборке | ОПУ, поставляемые как настроенный подшипниковый узел | Корректность зависит от сохранения условий монтажа и жесткости присоединительных поверхностей |
Термический способ требует осторожной трактовки. Нагрев кольца помогает выполнить посадку или сборочную операцию без чрезмерных монтажных усилий. Сам по себе он чаще задает посадочный натяг кольца ОПУ, а на преднатяг тел качения влияет только через геометрию, деформации и конструкцию конкретного узла.
Расчетные зависимости и ограничения
Расчет предварительного натяга выполняют с учетом контактной механики, упругости колец, деформации основания и суммарной рабочей нагрузки. Следующие зависимости полезны для понимания связей между параметрами, но не заменяют расчет производителя и проверку конкретной конструкции.
Ориентировочная связь усилия предварительного натяга Fₚ с упругой деформацией δₚ. Коэффициент k отражает приведенную жесткость системы: тел качения, дорожек, колец, крепежа и основания.
Температурное изменение диаметра кольца: D₀, исходный диаметр, α, коэффициент линейного расширения материала, ΔT, изменение температуры. Для крупногабаритных колец тепловые деформации могут быть сопоставимы с рабочими зазорами и регулировочными величинами.
Упрощенная оценка момента сопротивления вращению: M₀, базовые потери без учета дополнительного преднатяга, μ, условный коэффициент трения, rₘ, средний радиус контакта. В реальном узле учитывают тип смазки, уплотнения, скорость и распределение нагрузки.
Контактные напряжения проверяют не отдельной универсальной формулой, а расчетной моделью контакта. В ней суммарная нагрузка на тело качения складывается из рабочей нагрузки, влияния предварительного натяга, геометрии дорожек, угла контакта, материала и упругости присоединительных деталей. Для шариковых, роликовых и перекрестно-роликовых ОПУ применяются разные модели распределения нагрузки.
Контроль при монтаже и эксплуатации
Контроль нужен не только при установке нового ОПУ. Преднатяг может измениться из-за приработки дорожек, осадки крепежа, деформации основания, изменения смазки и температурного режима. Первичные измерения лучше фиксировать как базовую точку для последующей диагностики.
Момент проворачивания ОПУ и контроль люфта ОПУ являются косвенными методами. Их нельзя оценивать «на глаз»: результаты сравнивают с паспортными значениями, монтажной инструкцией или базовыми измерениями, выполненными после правильной сборки.
| Метод контроля | Что показывает | Когда применять |
|---|---|---|
| Момент проворачивания | Косвенно отражает уровень трения и возможный избыток преднатяга | После монтажа, после регулировки, при подозрении на заедание |
| Измерение осевого и радиального люфта | Показывает наличие зазора и изменение состояния узла | При приемке, плановом обслуживании, после ударных нагрузок |
| Индикаторные измерения | Позволяют оценить перемещения колец под заданной нагрузкой | Для контроля жесткости, перекоса и повторяемости по окружности |
| Температурный контроль | Выявляет повышенное трение, недостаток смазки или локальную перегрузку | После пуска и при изменении режима работы |
| Шум и вибрации | Помогают обнаружить неравномерность контакта, повреждения и нестабильность нагрузки | В эксплуатации, особенно при сравнении с базовым состоянием |
| Контроль смазки | Показывает загрязнение, перегрев, попадание воды, продукты износа | При регламентном обслуживании и после аварийных режимов |

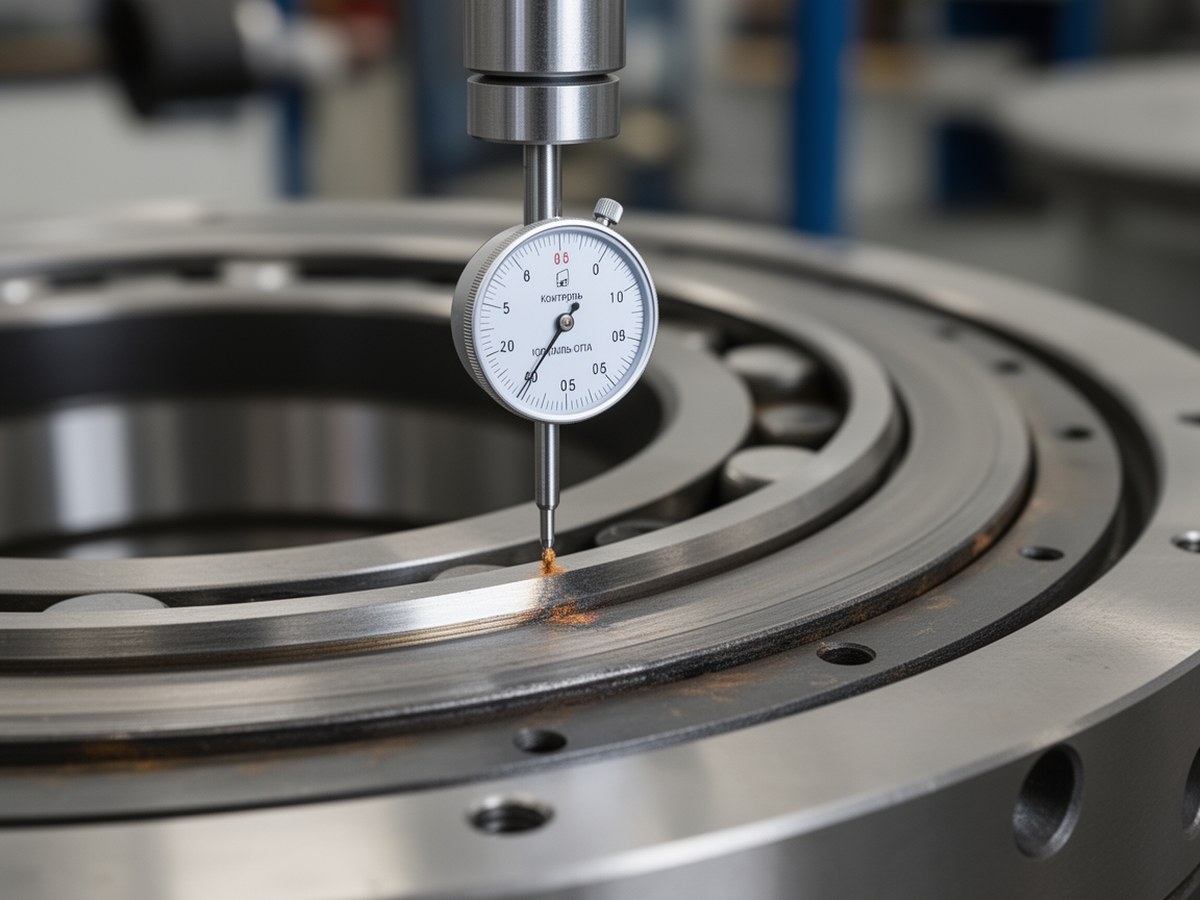

Контроль состояния после сборки
Измерения фиксируют исходное состояние ОПУ и помогают отличить нормальную приработку от монтажной ошибки.
Диагностика изменения преднатяга в эксплуатации
Уход преднатяга из допустимой зоны редко определяется по одному признаку. Обычно оценивают совокупность изменений: рост люфта, изменение момента проворачивания, локальный нагрев, шум, вибрации, появление металлических частиц или потемнение смазки.
На практике полезно сравнивать текущие измерения с исходной картой состояния: значениями после монтажа, после приработки и после предыдущего обслуживания. Если люфт растет одновременно с шумом и ухудшением смазки, вероятен износ или повреждение контакта. Если момент проворачивания и температура растут без явного увеличения люфта, проверяют смазку, перекос, загрязнение и возможный избыток фактического преднатяга.
Типовые ошибки монтажа
Даже правильно рассчитанный преднатяг может быть нарушен при установке. Для крупногабаритных опорно-поворотных устройств особенно критична геометрия присоединительных поверхностей: кольцо ОПУ повторяет деформации рамы и фланца, а локальный перекос быстро меняет контактные нагрузки.
- Неплоскостность опорной поверхности или волнистость фланца создают переменный преднатяг по окружности.
- Загрязнение посадочных поверхностей приводит к локальному подъему кольца и ошибке в распределении нагрузки.
- Неравномерная предварительная затяжка крепежных болтов вызывает перекос кольца и нестабильный момент проворачивания.
- Неподходящая или загрязненная смазка повышает трение, температуру и износ в зоне контакта.
- Игнорирование температурного режима и теплового расширения может изменить фактический зазор после выхода машины на рабочую температуру.
- Попытка компенсировать слабую раму увеличением преднатяга обычно приводит к локальным перегрузкам, а не к надежному повышению жесткости.
Для разных машин
У крана или экскаватора на первый план обычно выходит устойчивость к моментным, переменным и ударным нагрузкам. Здесь особенно важны контроль люфта, состояние крепежа и отсутствие перекоса фланцев. Для поворотного стола важнее повторяемость позиционирования, равномерный момент вращения и стабильность при смене направления.
В ветроэнергетике существенны длительная работа, температурный режим, состояние смазки и усталостная долговечность. Для тяжелых манипуляторов и роботизированных систем важны жесткость и управляемый люфт, но чрезмерный преднатяг может ухудшить плавность движения и повысить нагрузку на привод.
Практические выводы
Предварительный натяг в крупногабаритных ОПУ является расчетным параметром, который связывает геометрию подшипника, контактные напряжения, монтажные допуски и эксплуатационный режим. Его задача состоит в том, чтобы уменьшить люфт и повысить жесткость без перехода к чрезмерному трению, нагреву и локальным перегрузкам.
- Преднатяг ОПУ не задают «на глаз» и не оценивают только по отсутствию люфта.
- Болтовая затяжка, посадочный натяг и преднатяг тел качения требуют раздельного контроля.
- Если ОПУ поставлено с заводским зазором или преднатягом, произвольная регулировка при монтаже недопустима.
- После монтажа важно проверить момент проворачивания, перемещения, температуру и шум, а затем сравнивать эксплуатационные данные с исходными значениями.
