Расчет и проверка соединения вал-втулка с натягом при статических и динамических нагрузках

Рассматривается машиностроительное соединение вал-втулка по цилиндрическим поверхностям. Нагрузка передается силами трения, которые создаются натягом. Ниже дан воспроизводимый расчет: от исходных данных до выбора посадки и проверок в сборке и эксплуатации.

Область применения и допущения

Метод применяют для осесимметричных деталей при линейно-упругой работе материалов и полном контакте по длине L. При перекосе, выраженной овальности, пазах, локальной пластике и сильной неоднородности давления расчет уточняют численно и подтверждают испытаниями.

Исходные данные и обозначения

Единицы: d, L, δ в мм; p, σ в МПа; F в Н; M в Н·м (в формулах переводят в Н·мм); T в °C.

Натяг вала и втулки: δном (до учета отклонений), δд (действительный), δм (после сборки), δр (рабочий).

Контактное давление и податливость

CΣ задают в 1/МПа. Тогда d·CΣ имеет размерность мм/МПа, а p получается в МПа. Это обязательная проверка размерности для расчета прессового соединения.

Минимальный натяг для осевой силы и момента

Раздельная проверка на проворачивание и сдвиг: pmin = max(pmin,F; pmin,M).

Совместная проверка F+M

Линейный критерий η применяют как инженерную консервативную аппроксимацию для одновременного действия F и M. Для реверса, ударов и широкого спектра циклов проверяют несколько характерных режимов и принимают наихудший.

Динамика и деградация параметров

Коэффициенты fэфф, kд, kf, kr(t) задают по стандарту предприятия, отраслевым документам или стендовым данным. Если нормативных значений для узла нет, коэффициенты считаются эмпирическими допущениями и фиксируются в расчете.

Практический минимум: базовый и консервативный сценарии по fэфф и kr(t) с последующей проверкой запаса.

Проверка прочности: два состояния

• Сборочное состояние: δ = δпос,max при температуре сборки. Проверяют эквивалентные напряжения и отсутствие локальной перегрузки.
• Рабочее состояние: δр(T) на Tmin и Tmax. Проверяют несущую способность и прочность в каждом предельном режиме.

Температурный цикл Tmin↔Tmax

При разных α материалов на Tmin чаще ограничивает потеря натяга, на Tmax, рост напряжений. Проверка крайних точек цикла обязательна.

Выбор посадки ISO/ГОСТ по расчетному диапазону

1. Определить расчетные границы: δтр,min (по F, M, Tmin, деградации) и δдоп,max (по прочности для сборки и Tmax).
2. По таблицам ISO/ГОСТ для заданного диаметра выбрать кандидатные поля допусков (обычно 2-3 варианта).
3. Для каждой посадки вычислить гарантированные границы натяга: δпос,min и δпос,max.
4. Принять только посадки, где одновременно выполняется: δпос,min ≥ δтр,min и δпос,max ≤ δдоп,max.
5. Проверить технологичность сборки и разборки после наработки.

Короткий пример: при δтр,min=0,058 мм и δдоп,max=0,094 мм подходит только та стандартная посадка, у которой нижняя граница не ниже 0,058 мм, а верхняя не выше 0,094 мм.

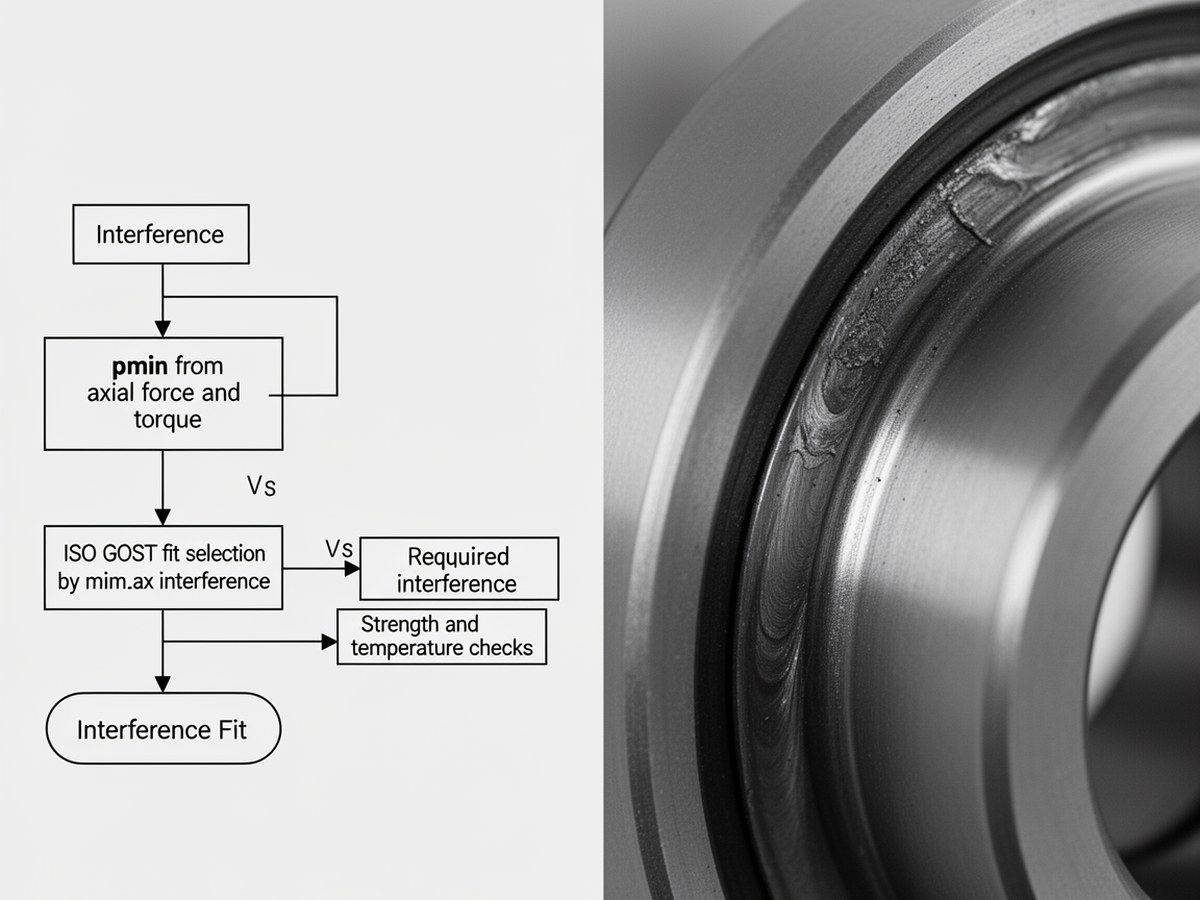

Алгоритм выбора стандартной посадки

Разместить перед пошаговым алгоритмом, чтобы упростить проверку δпос,min/δпос,max.

Типовые ошибки

• Используют сборочный коэффициент трения вместо эксплуатационного.
• Проверяют температуру только в одной точке, без Tmin и Tmax.
• Не контролируют верхнюю границу натяга выбранной посадки.
• Ограничиваются раздельной оценкой F и M, не проверяя комбинированный режим.

Чек-лист
