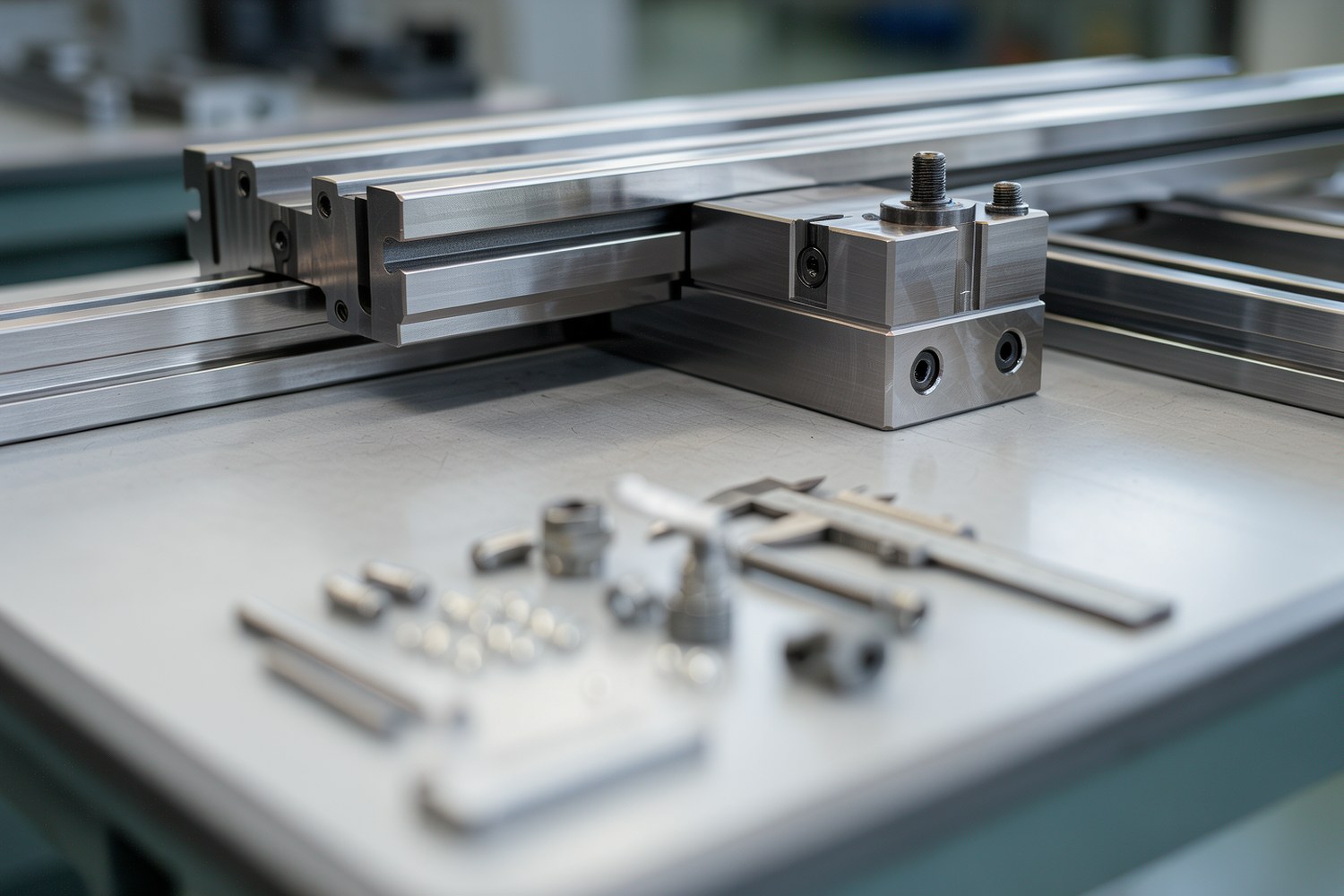

Прецизионные рельсовые направляющие INA, входящие в портфель Schaeffler, представляют собой готовые к установке модули, состоящие из профильного рельса и каретки с системой рециркуляции элементов качения. В отличие от подшипников скольжения или направляющих на кресткопировальных роликах, данные системы обеспечивают высокую грузоподъемность при относительно малых габаритах и позволяют достигать позиционирования в пределах нескольких микрон.
Ассортимент INA охватывает широкий спектр задач: от сверхлегких перемещений в лабораторных приборах до тяжелонагруженных осей металлообрабатывающих центров. Ключевым фактором успешной эксплуатации является не только правильный выбор серии, но и соблюдение требований к монтажу, смазке и защите от внешних загрязнений.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Классификация прецизионных направляющих INA
Основной критерий классификации — тип элементов качения и конструкция сепаратора. От этого зависят механические характеристики узла: жесткость, предельная скорость и способность воспринимать нагрузки в различных направлениях.
Шариковые направляющие (KUVE, KUSE)
Базовая серия для большинства промышленных применений. Используют шарики, расположенные по крестообразной схеме (X-образно). Это обеспечивает равную грузоподъемность во всех направлениях (вдоль оси, поперек и в вертикальной плоскости).
Особенности: Высокая предельная скорость (до 5 м/с), низкий коэффициент трения, возможность работы при высоких ускорениях.
Роликовые направляющие (RUE)
Вместо шариков используются цилиндрические ролики. Контактная площадка больше, что позволяет передавать значительно большие нагрузки без пластической деформации дорожек качения.
Особенности: Повышенная жесткость (до 2-3 раз выше, чем у шариковых аналогов), высокая статическая грузоподъемность. Применяются в тяжелых фрезерных центрах. Важно: ролики ориентированы вдоль рельса, поэтому боковые нагрузки воспринимаются хуже, чем у шариковых аналогов, и требуют специфического монтажа или дополнительных опор.
Миниатюрные направляющие (KUME)
Серия для применений, где критичен вес и габариты. Ширина рельса начинается от 7 мм. Несмотря на малый размер, сохраняют высокую точность и жесткость, характерную для полноразмерных аналогов.
Особенности: Компактность, низкий вес каретки. Идеальны для микрохирургических роботов, оптических сканеров и лабораторной автоматики.
Рейковые направляющие (KUVS)
Уникальная конструкция, в которой на одной стороне рельса интегрирована зубчатая рейка. Каретка имеет шарико-роликовый или шариковый механизм и одновременно сцепляется с зубьями рейки.
Особенности: Упрощение конструкции (отпадает необходимость в отдельном приводе с редуктором), компактность оси. Ограничение — наличие зубьев может влиять на плавность хода при очень высоких скоростях. Требует отдельного обслуживания зубчатой рейки.
Технические характеристики серий
Ниже приведены обобщенные технические параметры для основных серий. Конкретные значения для каждого типоразмера (например, KUVE20, RUE45) необходимо уточнять в официальных каталогах Schaeffler, так как они варьируются в зависимости от длины рельса и типа каретки.
| Параметр | Шариковые (KUVE / KUSE) | Роликовые (RUE) | Миниатюрные (KUME) |
|---|---|---|---|
| Тип качения | Шарики (X-образно) | Цилиндрические ролики (вдоль рельса) | Шарики |
| Ширина рельса, мм | 15, 20, 25, 30, 35, 45, 55, 65 | 25, 35, 45, 55, 65, 100 | 7, 9, 12, 15 |
| Динамическая грузоподъемность (C), кН | 5,4 – 129,5 | 19,3 – 246,9 | 1,1 – 3,7 |
| Статическая грузоподъемность (C0), кН | 7,8 – 198,5 | 34,8 – 500,2 | 1,4 – 5,1 |
| Макс. скорость, м/с | до 5,0 | до 3,0 | до 3,0 |
| Макс. ускорение, м/с² | до 50 | до 30 | до 50 |
| Типичный класс точности | P, H, SP, UP | P, H, SP | H, SP, UP |
Классы точности и допуски
Точность прецизионных направляющих INA регламентируется стандартом DIN 635. Выбор класса точности определяет не только возможность позиционирования каретки, но и жесткие требования к подготовке монтажных поверхностей станка или рамы.
Существует четыре основных класса точности. Различия заключаются в допусках на высоту установки рельса относительно монтажной плоскости и параллельность нескольких рельсов.
| Класс точности | Обозначение | Допуск высоты (H), мкм | Допуск параллельности (L=1000мм), мкм | Область применения |
|---|---|---|---|---|
| Нормальная | P (Normal) | ± 40 | ± 25 | Стандартное промышленное оборудование, конвейеры, легкая автоматизация. |
| Высокая | H (High) | ± 20 | ± 15 | Станки с ЧПУ, сборочные линии, робототехника среднего класса. |
| Супер-прецизионная | SP (Super Precision) | ± 10 | ± 8 | Высокоскоростные станки, измерительные машины, прецизионные тестеры. |
| Ультра-прецизионная | UP (Ultra Precision) | ± 5 | ± 4 | Оборудование для полупроводников, оптические сканеры, эталонные измерительные системы. |
Важно: Допуск высоты означает отклонение реальной высоты установленной каретки от номинальной. Для достижения класса UP монтажная плоскость должна быть отшлифована с точностью, сопоставимой с допусками самого рельса. Нарушение плоскостности основания сводит на нет преимущества прецизионных направляющих.
Примечание: Указанные допуски являются базовыми для стандартных типоразмеров. В абсолютных значениях допуски могут незначительно варьироваться в зависимости от ширины рельса (чем больше габарит, тем шире допуск в мкм, хотя относительная точность сохраняется).
Влияние аксессуаров и условий эксплуатации
Стандартные направляющие INA рассчитаны на работу в условиях умеренных температур и чистых помещений. Для расширения диапазона применения производитель предлагает различные опции, которые напрямую влияют на технические характеристики.
Системы защиты
Защита каретки от попадания пыли, стружки и влаги критически важна. INA предлагает два основных типа:
- Щётки: Контактные элементы из щетины. Обеспечивают базовую защиту, незначительно увеличивают трение. Уменьшают максимальную допустимую скорость на 10-15%.
- Сальники: Гибкие полимерные элементы, плотно прилегающие к рельсу. Обеспечивают надежную защиту от мелких частиц и удержание смазки. Могут снижать грузоподъемность на 5-10% из-за дополнительного сопротивления и изменения зазора. Типы сальников (V-образные уплотнения, лабиринтные уплотнения) имеют разные коэффициенты снижения характеристик.
Предварительный натяг
Для классов точности SP и UP часто применяется предварительный натяг. Это создает внутреннее напряжение в системе качения, что значительно повышает жесткость узла и снижает вибрации, но увеличивает коэффициент трения. Выбор преднатяга — компромисс между жесткостью и энергозатратами на привод.
Температурные режимы
Стандартные исполнения работают в диапазоне от -10°C до +100°C. При более высоких температурах или в условиях агрессивных сред (пищевая, химическая промышленность) применяются специальные материалы:
- Покрытие KT: Антикоррозионное покрытие на рельсах и каретках. Позволяет работать во влажных средах и при частых мойках (например, в пищевой промышленности).
- Высокотемпературные исполнения: Специальные стали и смазки позволяют кратковременно работать при температурах до +200°C (требуется уточнение для каждого типоразмера).
Требования к монтажу и обслуживанию
Надежность системы линейного перемещения на 50% зависит от качества монтажа. Ошибки на этапе установки приводят к преждевременному износу, появлению люфтов и снижению ресурса.
Подготовка поверхностей
Монтажные поверхности (постель рельса и боковые направляющие для каретки) должны быть обработаны с определенной шероховатостью и плоскостностью.
- Для класса P: Шероховатость Ra 1.6 - 3.2 мкм.
- Для класса SP/UP: Шероховатость Ra 0.4 - 0.8 мкм, обязательна шлифовка.
- Плоскостность должна контролироваться индикатором. Отклонение не должно превышать допуск параллельности для выбранного класса точности на длине установки.
Момент затяжки
Крепежные винты каретки и рельса должны затягиваться динамометрическим ключом в соответствии с рекомендациями производителя. Неравномерная затяжка вызывает перекос каретки, что приводит к неравномерному износу дорожек качения и заклиниванию.
Обычно затяжка производится в диагональном порядке (крест-накрест) с шагом, указанным в каталоге.
Расчет ресурса и нагрузок
Основной показатель долговечности прецизионных направляющих — номинальный ресурс L10. Это пробег в километрах, который 90% одинаково работающих направляющих преодолеют без признаков усталости материалов (отслоения металла).
Расчет производится по формуле:
Где:
- L10 — номинальный ресурс, км;
- C — динамическая грузоподъемность, кН (из каталога);
- P — эквивалентная динамическая нагрузка, кН;
- n — показатель степени. Для шариковых направляющих n = 3, для роликовых n = 10/3 (≈ 3.33).
Эквивалентная нагрузка P рассчитывается с учетом всех сил, действующих на каретку (вес, силы инерции, силы резания), и коэффициентов, зависящих от направления нагрузки и типа направляющей. Для проекта используют каталожную методику и фактическую схему нагружения.
Расчет ресурса в часах (L10h)
На практике часто требуется оценить срок службы в часах наработки. Формула перевода:
Где L10m — ресурс в метрах, Ls — длина хода в метрах, ns — количество циклов в минуту. Для точного подбора с учетом всех коэффициентов (температура, загрязнение, преднатяг) рекомендуется использовать специализированное ПО Schaeffler (INA Calculator).
Области применения
Благодаря модульности и широкому диапазону характеристик, направляющие INA интегрируются в различные типы оборудования:
| Отрасль | Типичное оборудование | Рекомендуемая серия |
|---|---|---|
| Станкостроение | Фрезерные и токарные центры, электроэрозионные станки | RUE (тяжелые нагрузки), KUVE (высокоскоростные оси) |
| Полупроводники | Литографические машины, тестеры чипов | KUVE/UP (ультра-точность), KUME (манипуляторы) |
| Медицина | МРТ, КТ, хирургические роботы, анализаторы | KUME (компактность), KUVE-KT (антикоррозия) |
| Пищевая промышленность | Упаковочные линии, сортировщики | KUVE-KT (нержавеющие элементы или покрытия) |
| Логистика | Сортировочные системы, складские роботы | KUVE, RUE (высокая надежность и скорость) |
Выбор прецизионных направляющих INA требует системного подхода, учитывающего не только паспортные данные каретки, но и условия эксплуатации, качество монтажа и требования к чистоте. Правильный подбор класса точности и типа защиты позволяет минимизировать затраты на обслуживание и обеспечить стабильную работу оборудования на протяжении всего жизненного цикла.
