В этой статье ОПУ рассматривается как опорно-поворотное устройство спецтехники, а не как прибор учета. Это крупногабаритный поворотный подшипниковый узел, который соединяет неподвижную и поворотную части машины, обеспечивает вращение платформы и одновременно воспринимает осевую нагрузку, радиальную нагрузку и опрокидывающий момент.
Основные причины выхода из строя ОПУ обычно связаны не с одним дефектом, а с сочетанием факторов: перегрузки, нарушенной смазки, загрязнения, коррозии, усталости металла, ошибок монтажа и ослабления крепежа.
- Люфт, стук и рывки при повороте чаще указывают на износ дорожек качения, деформацию колец или проблемы с крепежом.
- Скрип, перегрев и потемнение смазки часто связаны с недостаточной или неподходящей смазкой ОПУ.
- Локальный износ и повторяющиеся неисправности ОПУ могут быть следствием перекоса монтажной базы, а не только качества самого подшипника.

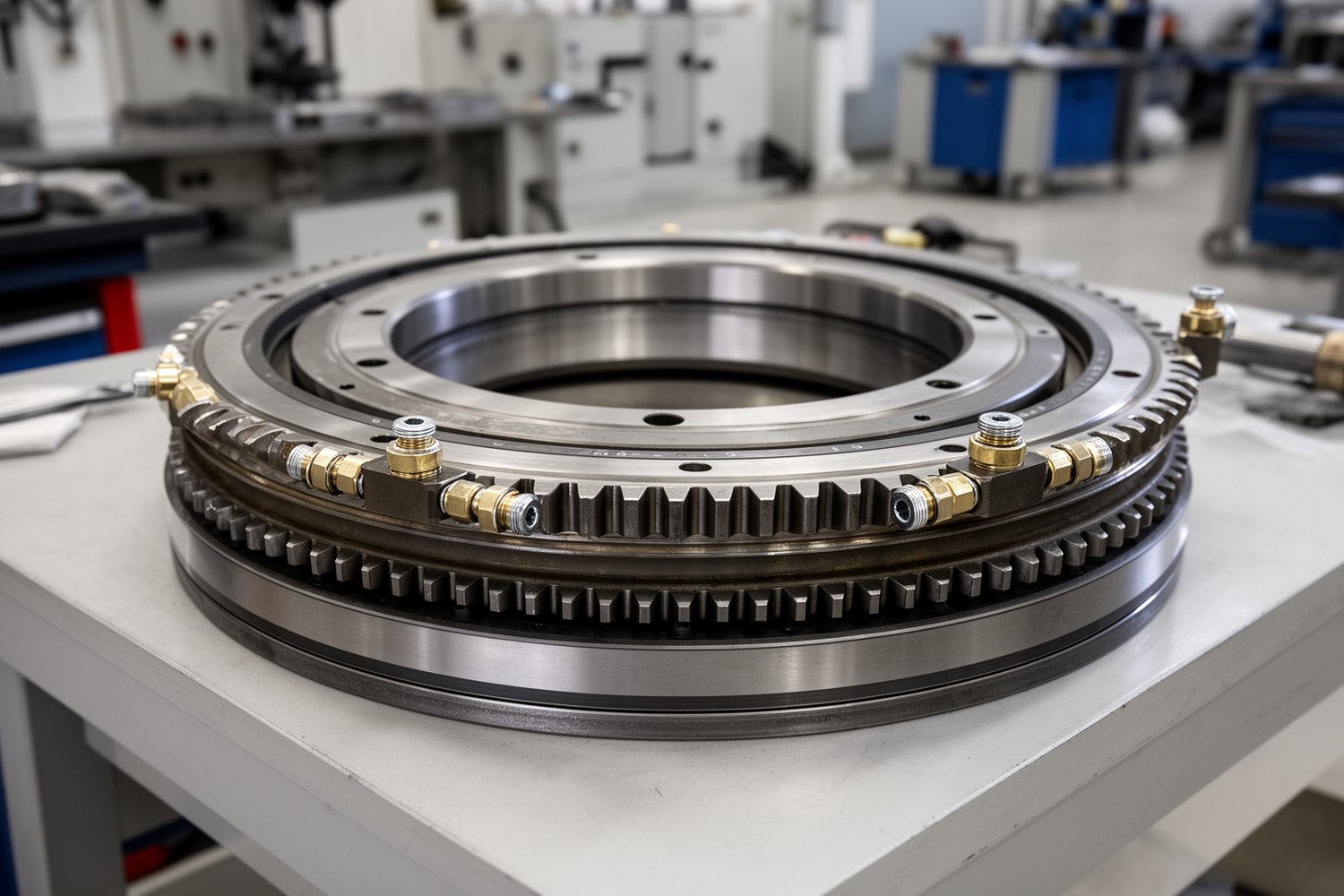

Что такое ОПУ
Опорно-поворотное устройство, или поворотный круг, применяют в кранах, экскаваторах, манипуляторах, буровых установках, подъемниках, поворотных платформах и другой спецтехнике. В зависимости от конструкции опорно-поворотный подшипник может иметь шариковые или роликовые тела качения, один или несколько рядов, наружный или внутренний зубчатый венец.
Работа узла сложнее, чем у обычного подшипника. На дорожки качения одновременно действуют вес поворотной части, нагрузка от груза или рабочего оборудования, боковые усилия, динамические рывки и момент от вылета стрелы. Поэтому причины отказов ОПУ всегда нужно рассматривать вместе с режимом работы машины, состоянием рамы и качеством обслуживания.
Как проявляются неисправности
Первичные признаки неисправности не всегда означают немедленное разрушение узла, но они показывают, что нагрузка распределяется неправильно или рабочие поверхности уже повреждены. Фиксируют динамику: когда появился шум или люфт, растет ли симптом, в каком секторе поворота он повторяется и меняется ли поведение под нагрузкой.
| Признак | Что проверить | Возможная причина |
|---|---|---|
| Рост люфта | Осевой и радиальный зазор, крепежные болты, состояние монтажной базы | Износ дорожек качения, ослабление крепежа, деформация колец |
| Стук при повороте | Зоны возникновения шума, крепеж, тела качения, зубчатое зацепление | Локальная выработка, разрушение тел качения, ударные нагрузки |
| Скрип или сухой шум | Количество и состояние смазки, проходимость смазочных каналов | Недостаточная смазка, загрязнение, неподходящий состав смазки |
| Рывки при вращении | Зубчатый венец, привод поворота, равномерность хода | Износ зубьев, перекос, повреждение дорожек, загрязнение |
| Локальный нагрев | Температуру по секторам, смазку, зазоры, нагрузку | Повышенное трение, перегрузка, перекос колец |
| Темная смазка или металлическая пыль | Смазку на выходе из уплотнений, наличие воды и абразива | Износ рабочих поверхностей, попадание загрязнений, коррозия |
Зоны первичного осмотра

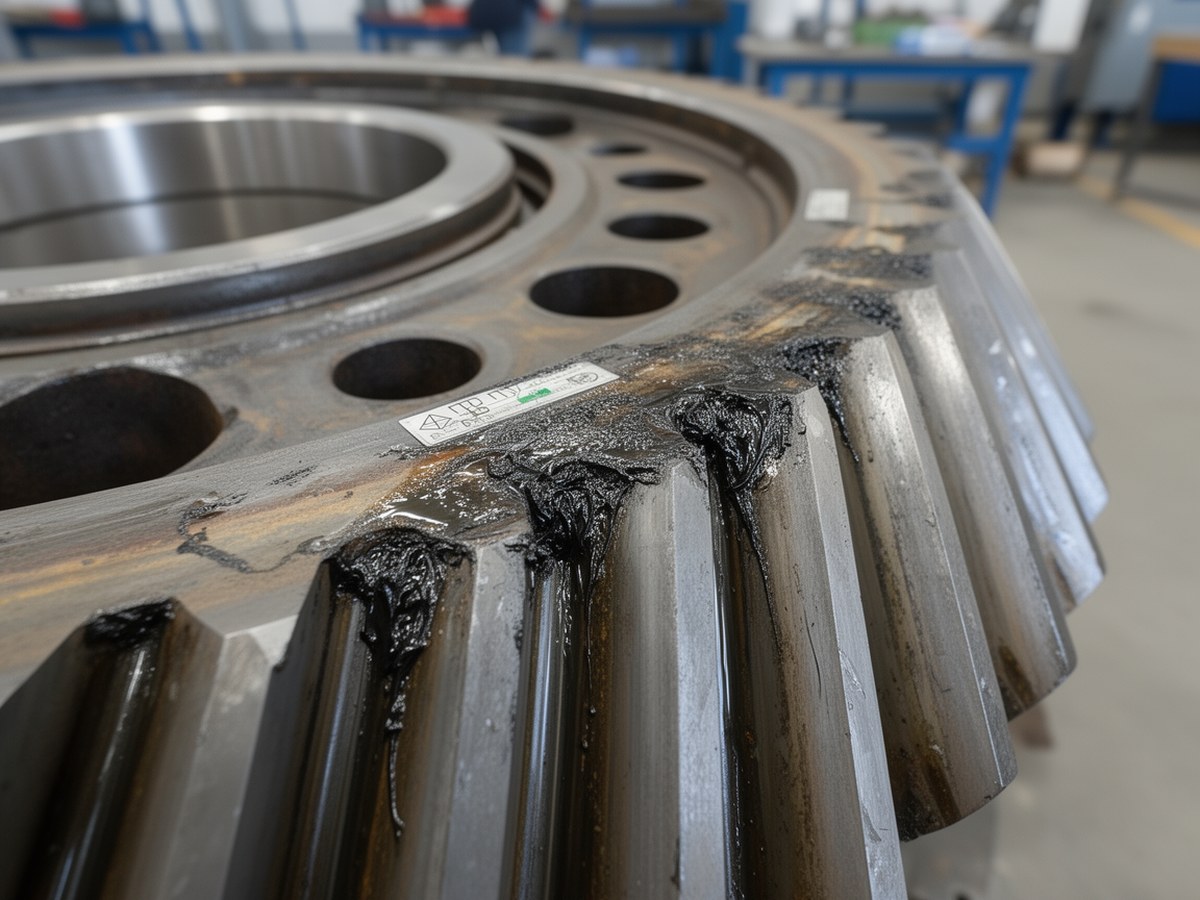

Фото уместно рядом с разделом о признаках неисправностей: оно поддерживает тему контроля зубчатого венца, смазки и загрязнений.
Основные причины отказов
Причины отказов ОПУ удобно группировать по механизму повреждения. Так проще отличить следствие от первопричины: например, питтинг может развиться из-за усталости металла, но перегрузка, вода в смазке и перекос опорных поверхностей ускоряют выкрашивание.
Износ
Постепенное изменение геометрии дорожек качения и тел качения возникает при нормальной работе, но резко ускоряется при недостатке смазки, абразиве и перекосе. Признаки: увеличенный люфт, шум, неравномерный ход.
Перегрузка
Превышение допустимого момента, рывки, работа на уклонах и ударные нагрузки вызывают пластическую деформацию дорожек, отпечатки от тел качения и трещины. Особенно опасны короткие пиковые нагрузки.
Смазка
Недостаточная, загрязненная или несовместимая смазка ОПУ приводит к росту трения, перегреву и задирам. При низкой температуре неподходящая смазка может плохо распределяться по дорожкам.
Коррозия
Вода, соли, конденсат и поврежденные уплотнения вызывают язвенные поражения. Коррозионные очаги становятся концентраторами напряжений и ускоряют усталостное выкрашивание.
| Механизм повреждения | Характерный внешний признак | Профилактическая мера |
|---|---|---|
| Абразивный износ | Темная смазка, царапины, металлическая пыль | Защита уплотнений, очистка зоны ОПУ, своевременное вытеснение загрязненной смазки |
| Питтинг дорожек | Выкрашивание, хруст, вибрация при повороте | Контроль нагрузки, смазки, люфта и состояния монтажной базы |
| Пластическая деформация | Отпечатки тел качения, стук в определенном секторе | Исключение перегрузок, рывков и работы вне допустимых режимов |
| Коррозионное поражение | Ржавчина у уплотнений, вода в смазке, язвы на металле | Герметичность, защитная смазка, удаление влаги и загрязнений |
| Разрушение зубчатого венца | Неравномерный шум привода, сколы и заострение зубьев | Контроль зацепления, смазки зубьев, соосности привода и люфтов |
Ошибки монтажа и состояние опорной базы
Монтаж ОПУ влияет на ресурс не меньше, чем сама эксплуатация. Даже исправный поворотный подшипник может быстро получить локальные повреждения, если кольца установлены на неплоскую, загрязненную или недостаточно жесткую базу. В этом случае часть дорожки перегружается, а часть работает с недостаточным контактом.
Критичны плоскостность опорных поверхностей, отсутствие заусенцев и загрязнений, жесткость рамы, правильная ориентация колец, последовательность затяжки болтов и повторный контроль крепежа после первых циклов работы. Момент затяжки, класс крепежа и порядок проверки задаются паспортом ОПУ и документацией машины; универсальные значения здесь применять некорректно.
| Ошибка монтажа | Что происходит в узле | Возможное последствие |
|---|---|---|
| Неплоскостность посадочной поверхности | Кольцо деформируется при затяжке | Локальный износ дорожек, рост люфта, стук |
| Недостаточная жесткость рамы | База прогибается под нагрузкой | Переменная нагрузка по окружности, усталостное повреждение |
| Нарушение последовательности затяжки | Появляется перекос и неравномерное прилегание | Повышенный нагрев, неравномерный ход |
| Ослабление крепежных болтов | Кольца смещаются при реверсе и ударных нагрузках | Разбивка отверстий, трещины, разрушение болтов |
| Неправильное зацепление привода | Зубья работают с перекосом или неверным пятном контакта | Износ зубчатого венца и шестерни привода |
Условия эксплуатации
ОПУ особенно чувствительно к динамике нагрузки. Резкое торможение поворота, подъем груза с рывком, работа на уклоне, частые реверсы, вибрация рабочего оборудования и боковые усилия могут создавать кратковременные пики, которые выше расчетных статических значений.
Загрязненная среда также ускоряет неисправности ОПУ. Абразивная пыль, цемент, угольная мелочь, песок, вода, реагенты и солевые аэрозоли ухудшают состояние смазки и уплотнений. В низкие температуры возрастает риск плохого распределения смазки, особенно если состав не соответствует температурному диапазону машины.
Если машина работает в тяжелой среде, ориентироваться только на календарный интервал обслуживания недостаточно. Состояние смазки, уплотнений, зубчатого венца и крепежа нужно оценивать по фактическим условиям работы и требованиям регламента.
Смазка и загрязнение
Смазка ОПУ должна не только снижать трение, но и вытеснять влагу, удерживать загрязнения вне зоны контакта и сохранять рабочую консистенцию при температуре эксплуатации. Проблемы возникают при недостаточном количестве смазки, ее старении, попадании воды, абразива или металлической пыли, а также при смешивании составов с неизвестной совместимостью.
При обслуживании смотрят, какая смазка выходит из-под уплотнений: чистая и равномерная, потемневшая, водянистая, с песком или металлическим блеском. Выдавливание старой смазки до появления более чистого состава помогает обновить рабочую зону, но количество, точки подачи и порядок поворота узла задаются регламентом конкретной машины.
Диагностика ОПУ
Диагностика ОПУ начинается с простого осмотра, но не должна им ограничиваться. Визуально проверяют крепеж, коррозию, трещины, повреждения уплотнений, выход смазки, состояние зубчатого венца и следы смещения колец. Затем контролируют люфт, шум, плавность поворота, температуру по секторам и состояние смазки.
Порядок проверки обычно такой: очистить доступные зоны, зафиксировать исходное состояние, проверить болтовые соединения, выполнить поворот без нагрузки и под рабочей нагрузкой, сравнить шум по секторам, оценить смазку на выходе из каналов, осмотреть зубья венца и шестерни привода. При подозрении на внутреннее повреждение используют методы дефектации, предусмотренные для конкретной машины.
Контроль люфта
Точный метод измерения люфта зависит от типа ОПУ, конструкции машины, точки приложения нагрузки и требований производителя. В журнале осмотра фиксируют метод замера, сектор поворота, положение рабочего оборудования, наличие нагрузки, температуру узла и повторяемость результата. Наиболее полезно сравнение с предыдущими измерениями и допустимыми значениями из паспорта, а не одиночное измерение без контекста.
| Параметр контроля | На что обратить внимание | Что фиксировать |
|---|---|---|
| Люфт | Изменение относительно предыдущих замеров | Метод замера, нагрузку, сектор поворота |
| Шум | Стук, скрип, хруст, изменение тона | Условия появления и сектор |
| Температура | Локальный перегрев по окружности | Сравнение участков после одинаковой работы |
| Смазка | Цвет, вода, абразив, металлическая пыль | Место отбора и свежесть смазки |
| Крепеж | Ослабление, вытяжка, трещины, следы смещения | Номер зоны, состояние шайб и посадочных мест |
| Уплотнения | Разрывы, выдавливание, пропуски воды и пыли | Поврежденный участок и загрязнение рядом |
Профилактика неисправностей
Профилактика не сводится к добавлению смазки. Она включает контроль монтажной базы, крепежа, режимов работы, защиты от загрязнений и повторяемости измерений. Чем лучше ведется история осмотров, тем проще отличить нормальный износ от развивающегося отказа.
- Соблюдать регламент смазки ОПУ по паспорту машины, с учетом температуры, влажности и запыленности.
- Не смешивать смазки с неизвестной совместимостью; при переходе на другой состав учитывать рекомендации производителя.
- Проверять состояние уплотнений и очищать зону вокруг ОПУ, чтобы грязь не втягивалась в рабочую область.
- Контролировать болтовые соединения после монтажа, ремонта и начального периода работы.
- Не допускать работы с перегрузкой, рывками, запрещенными вылетами и резким торможением поворота.
- Следить за зубчатым венцом: смазкой зубьев, пятном контакта, сколами, заострением и неравномерным износом.
- Сравнивать текущий люфт, шум и температуру с предыдущими результатами, а не только с разовым впечатлением.
Обслуживание или дефектация
Не каждый признак требует немедленной замены узла. Если обнаружены загрязнение наружной зоны, старение смазки, локальное повреждение уплотнения без признаков внутреннего разрушения или разовое отклонение после тяжелой смены, обычно начинают с очистки, восстановления смазки, проверки крепежа и повторного контроля.
Разборка, дефектация или замена ОПУ нужны, когда симптомы подтверждают внутреннее повреждение: люфт растет от замера к замеру, стук повторяется в одном секторе, есть металлическая пыль в смазке, видны трещины, деформация, разрушение тел качения, повреждение дорожек или опасный износ зубчатого венца.
Когда нужно остановить эксплуатацию
Признаки отказа полезно разделять на аварийные и те, которые требуют внеплановой проверки. Это помогает не смешивать обычное обслуживание с ситуациями, где продолжение работы может привести к разрушению крепежа, заклиниванию поворота или потере устойчивости поворотной части.
| Группа признаков | Примеры | Действие |
|---|---|---|
| Остановка до диагностики | Резкий рост люфта, ударный стук, заклинивание, выраженный перегрев, видимое смещение колец, трещины, разрушение болтов, сильное повреждение зубчатого венца, смазка с большим количеством металлических частиц | Остановить машину, исключить нагрузку на узел, выполнить диагностику и дефектацию по регламенту |
| Внеплановая проверка | Потемнение смазки, повреждение наружного уплотнения, следы воды, усиление скрипа, начальная коррозия, загрязнение зоны ОПУ | Проверить узел вне планового интервала, очистить, восстановить смазку, зафиксировать результаты и повторить контроль |
Справочные расчеты
Расчеты ниже нужны для предварительной оценки нагрузки и не заменяют паспортные диаграммы, таблицы допустимых моментов и расчет производителя машины. Для окончательной оценки используют данные конкретного ОПУ, грузовую характеристику и регламент оборудования.
M = P × L
где M обозначает опрокидывающий момент, P - нагрузку от груза или рабочего оборудования, L - плечо нагрузки относительно оси поворота. Чем больше вылет, тем выше момент на ОПУ даже при той же массе груза.
K = Mфакт / Mдоп
где K обозначает коэффициент использования по моменту, Mфакт - расчетный фактический момент, Mдоп - допустимый момент по паспорту машины или ОПУ. Значение K нельзя оценивать без учета динамики, уклона, ветра, состояния опор и режима работы.
Qсерв ≈ k × D × B
Эта запись допустима только как пример сервисной оценки, если коэффициент k прямо задан в инструкции. Qсерв обозначает ориентировочное количество смазки для одной операции, D - наружный диаметр ОПУ, B - расчетную ширину зоны смазки. На практике количество смазки зависит от конструкции узла, числа точек подачи, схемы каналов, состояния старой смазки и регламента машины; использовать формулу как универсальную норму нельзя.
Короткий вывод
Надежность опорно-поворотного устройства определяется не только прочностью самого узла. На ресурс влияют монтажная база, жесткость рамы, затяжка крепежа, режимы работы, состояние смазки, герметичность и чистота. Поэтому профилактика причин выхода из строя ОПУ должна связывать осмотр и обслуживание в одну систему: фиксировать признаки, контролировать параметры, устранять перекосы и не доводить ранние симптомы до аварийного отказа.
