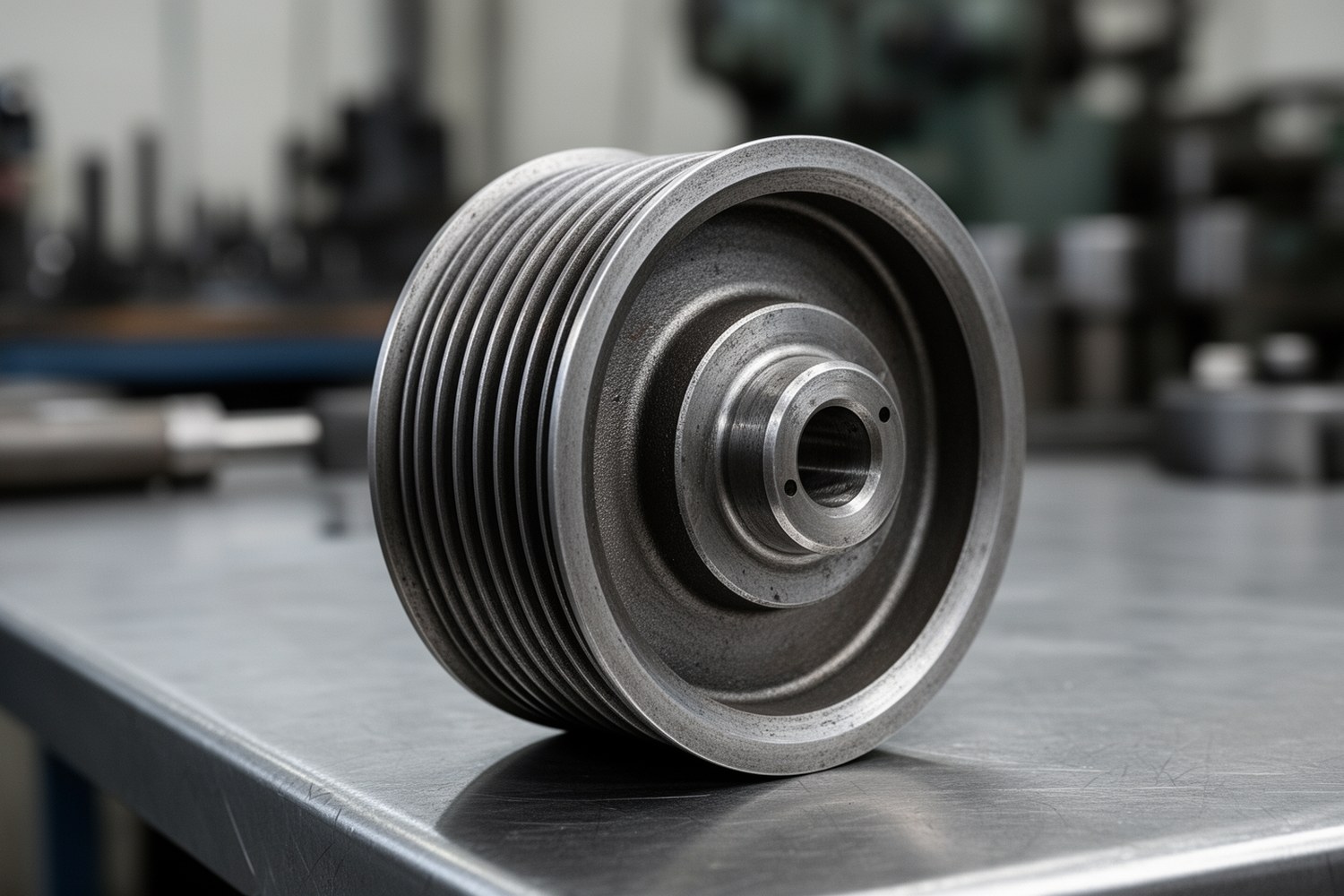

Приводной шкив представляет собой деталь цилиндрической или конической формы на валу механизма. Она передает крутящий момент через гибкую связь: приводной ремень или канат. В составе передачи шкив, отдающий энергию от двигателя, называют ведущим. Деталь, принимающую крутящий момент, называют ведомой.
Терминологическое уточнение: Детали, передающие крутящий момент через цепь, в технической литературе относят к звездочкам цепных передач. Здесь мы рассматриваем только ременные и канатные шкивы.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
Общие сведения и терминология
Ключевой параметр шкива: его расчетный (делительный) диаметр. В отличие от наружного, который измеряют по внешним кромкам обода, расчетный диаметр проходит по нейтральной линии ремня. Длина этого слоя не меняется при изгибе вокруг шкива. Расчетный диаметр используют во всех кинематических вычислениях.
Классификация по профилю обода
Профиль обода зависит от типа приводного ремня. Форма канавок стандартизирована: это дает максимальное пятно контакта и защищает от проскальзывания.
| Тип профиля | Эксплуатационные характеристики | Стандарт (пример) |
|---|---|---|
| Клиновые | Дают высокое тяговое усилие за счет заклинивания ремня в канавке. Подходят для приводов с высокими нагрузками. | ГОСТ 20889-88 |
| Поликлиновые | Сочетают гибкость плоских ремней и тяговую способность клиновых. Работают на шкивах малого диаметра при высоких скоростях. | ГОСТ Р 50641-94 |
| Зубчатые | Передают момент синхронно и без проскальзывания. Требуют точного позиционирования и натяжения. | ISO 5294 |
| Плоскоременные | Гладкая или слегка выпуклая (бочкообразная) поверхность сама центрирует ремень. Ставятся в высокоскоростных передачах. | ГОСТ 17383-73 |
| Круглоременные | Полукруглая канавка. Используются в маломощных приводах и точной механике. | DIN 114 |
Способы посадки на вал
Способ фиксации ступицы на валу выбирают под конкретный крутящий момент, частоту вращения и условия обслуживания.
Шпоночное соединение
Классический метод с призматической или сегментной шпонкой. Требует точной фрезеровки пазов на валу и в ступице. Соединение подвержено смятию при ударных нагрузках и реверсе.
Шлицевое соединение
Используется в высоконагруженных узлах (автомобилестроение, спецтехника). Равномерно распределяет напряжения и точно центрирует шкив, но обходится дорого в производстве.

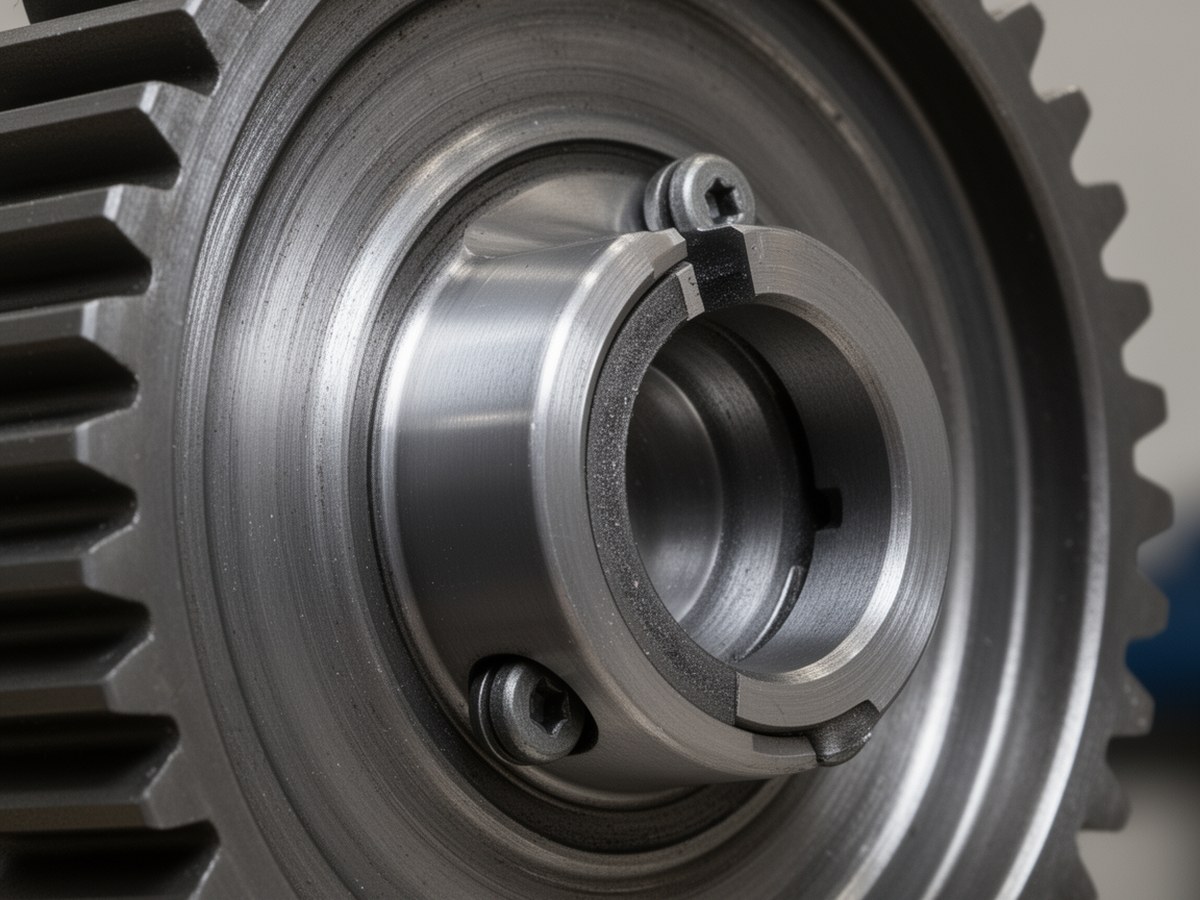

Втулки Taperbush
Быстрозажимная фиксация. Коническая втулка с разрезом затягивается винтами и плотно обжимает вал. Дает безлюфтовую посадку, точное центрирование и позволяет ставить шкив без пресса или съемников.
Быстрозажимная фиксация
Материалы изготовления
Материал зависит от расчетной окружной скорости, мощности и условий работы.
| Материал | Масса | Износостойкость | Применение |
|---|---|---|---|
| Серый чугун (СЧ20, СЧ25) | Высокая | Высокая | Стандартные промышленные приводы. Хорошо гасит вибрации, но ограничен по окружной скорости (до 30 м/с). |
| Сталь (ст. 45, 40Х) | Высокая | Очень высокая | Высоконагруженные и скоростные передачи (свыше 30 м/с), где чугун может разрушиться от центробежных сил. |
| Алюминиевые сплавы | Низкая | Средняя | Приводы с жесткими требованиями к моменту инерции, вентиляционное оборудование, автомобильные агрегаты. |
| Полимеры (капролон, полиамид) | Очень низкая | Низкая/Средняя | Малонагруженные механизмы, бытовая техника, пищевая промышленность (не ржавеют). |
Балансировка
Дисбаланс шкива создает центробежные силы: они вызывают вибрацию, ускоряют износ подшипников и разрушают вал. Требования к балансировке зависят от скорости:
- Статическая: Для узких шкивов при скоростях до 5 м/с. Устраняет смещение центра масс относительно оси вращения.
- Динамическая: Обязательна для широких шкивов и скоростей выше 5 м/с. Проводится на балансировочных станках: лишний металл высверливают или ставят корректирующие грузы на торцах обода.
Кинематический расчет
Расчет ременной передачи начинают с передаточного отношения и окружной скорости.
Передаточное отношение (i) вычисляют как отношение частоты вращения ведущего вала к частоте ведомого. Оно обратно пропорционально их расчетным диаметрам (без учета упругого скольжения ремня).
Где:
n₁: частота вращения ведущего шкива (об/мин);
n₂: частота вращения ведомого шкива (об/мин);
d₁: расчетный диаметр ведущего шкива (мм);
d₂: расчетный диаметр ведомого шкива (мм).
Окружная (линейная) скорость (v) определяет центробежные нагрузки на ремень и сам шкив.
Где:
v: окружная скорость (м/с);
d: расчетный диаметр шкива (мм);
n: частота вращения (об/мин);
π ≈ 3.14159.
