Проектирование систем охлаждения прецизионных ШВП

Проектирование системы охлаждения прецизионной ШВП начинают с целевого термодрейфа оси. Это связывает термостабилизацию ШВП с фактической ошибкой позиционирования и помогает корректно настроить термокомпенсацию оси ЧПУ.

Область применения и критерии результата

Активное охлаждение требуется при высоких скоростях, длинных осях и узких допусках по позиции. Для коротких осей с умеренным циклом часто достаточно пассивного теплоотвода.

• термодрейф не превышает допуск ТЗ;
• температура узла выходит на стационарный режим без перегрева;
• градиент температуры вдоль винта контролируем;
• результат повторяется в серии тестовых циклов.

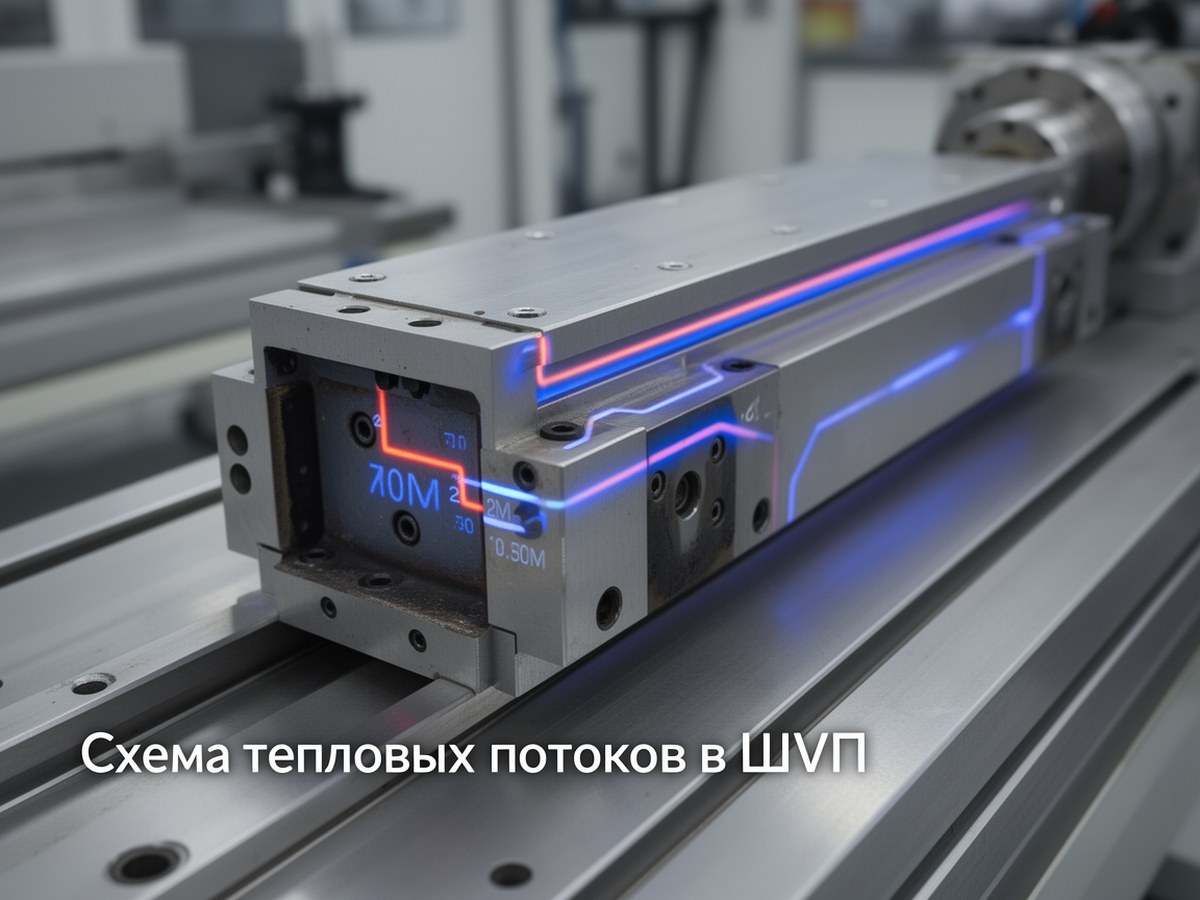

Тепловые потоки в узле ШВП

Схема помогает сразу показать, где формируется тепловая мощность потерь и где ее снимать.

Исходные данные и привязка к точности

Обязательные данные: n, цикл и ПВ, осевая нагрузка, преднатяг, длина L, класс точности ШВП, ограничения компоновки, сервис, доступные контуры.

Класс точности и допуски берут из паспорта или каталога конкретной ШВП и применяемого стандарта (обычно ISO 3408). Табличные диапазоны в проекте допустимы только как предварительные ориентиры, для приемки их заменяют паспортными значениями.

Тепловая модель ШВП

Pпот, тепловая мощность потерь, Вт; Mтр, момент трения, Н·м; ω, угловая скорость, рад/с.

Формула разделяет вклад качения, преднатяга, смазки, уплотнений и опор.

Оценка термодрейфа

α, коэффициент линейного расширения, 1/К; L, длина винта, м; ΔT, изменение средней температуры винта, К.

По этой формуле задают допустимое температурное окно для термостабилизации и настройки термокомпенсации оси ЧПУ.

Выбор схемы: охлаждение гайки или винта

Расчет жидкостного контура

Не смешивайте обозначения расхода:

ṁ, массовый расход, кг/с; Qv, объемный расход, м³/с; Pохл, требуемая мощность охлаждения, Вт; cp, Дж/(кг·К); ρ, кг/м³.

Для насоса рабочая точка должна покрывать Qv при расчетном ΔP с запасом на загрязнение фильтра.

Условие по NPSH и кавитации насоса проверяют для максимальной температуры теплоносителя.

Минимальный сквозной пример (с единицами)

1. Тепловые потери:Mтр=1,6 Н·м, n=2400 об/мин, ω=2πn/60=251 рад/с. Тогда Pпот=1,6·251=402 Вт.
2. Требуемая мощность охлаждения: коэффициент запаса 1,25, Pохл=503 Вт.
3. Массовый расход: вода, cp=4180 Дж/(кг·К), ΔTж=3 К: ṁ=503/(4180·3)=0,040 кг/с.
4. Объемный расход:ρ=998 кг/м³, Qv=0,040/998=4,0·10⁻⁵ м³/с=2,4 л/мин.
5. Потери давления контура: каналы + арматура + фильтр: 0,55 бар при 2,4 л/мин.
6. Выбор насоса: рабочая точка не ниже 2,4 л/мин при 0,55 бар, практический выбор: 3,0 л/мин при 0,8 бар (запас на загрязнение и балансировку).

Интеграция с СОЖ/маслостанцией и требования к среде

• Отдельный термоконтур: для прецизионных осей предпочтителен.
• Общий контур с СОЖ: допустим при подтвержденной температурной стабильности и чистоте.

Практические требования:

• фильтрация: обычно 10–25 мкм для жидкостного контура ШВП (уточнять по узлам и зазорам производителя);
• стабильность температуры подачи: ориентир ±0,2…±0,5 °C для прецизионных задач;
• пульсации расхода и давления: минимизировать, ориентир пульсации давления <5% в рабочей точке;
• контроль химического состава и коррозии для водных контуров.

Управление термоконтуром

• On/off: просто, но чаще дает колебания температуры и дрейфа.
• PID: обеспечивает более стабильную повторяемость, требует корректной настройки и учета инерционности контура.

Датчики и что проверять первым при расхождении расчета и стенда

Минимальный набор датчиков: температура гайки, двух опор, подачи и обратки, расход, давление до и после фильтра.

1. Проверить фактический расход Qv в рабочей точке.
2. Проверить перепад на фильтре и наличие завоздушивания.
3. Проверить профиль температуры вдоль винта (начало, середина, конец).
4. Проверить устойчивость температуры подачи (контур, регулятор).

Формальный чек-лист ввода в эксплуатацию и приемки

Такой формат подходит для приемочных тепловых испытаний и фиксирует результат в однозначном виде pass/fail.

Диагностическая карта отказов
