Сепаратор для опорно-поворотного устройства (ОПУ) представляет собой элемент подшипникового узла, который разделяет тела качения, удерживает их с заданным шагом и уменьшает взаимное трение шариков или роликов. Он работает рядом с дорожками качения, но не заменяет их: рабочая нагрузка передается через тела качения на дорожки колец, а сепаратор должен обеспечивать свободное и устойчивое движение тел качения.
- Производство сепараторов для тяжелонагруженных ОПУ начинается с требований к узлу: нагрузки, диаметр, тип тел качения, скорость, температура и загрязненность среды.
- Ключевые параметры детали: геометрия окон или гнезд, шаг тел качения, рабочий зазор, прочность перемычек, масса и совместимость со смазкой.
- Даже небольшие заусенцы, перекос окон, неверный зазор или нестабильное покрытие могут привести к задирам, заклиниванию и ускоренному износу.
Что такое сепаратор в ОПУ
ОПУ применяют в кранах, экскаваторах, манипуляторах, буровых установках, поворотных платформах и другой технике, где одна часть конструкции должна вращаться относительно другой при большой нагрузке. Внутри узла расположены кольца с дорожками качения, тела качения и разделяющие элементы.
Сепаратор задает взаимное положение шариков или роликов. Он предотвращает их прямой контакт, снижает местное трение, помогает распределить тела качения по окружности и удерживает их в расчетной зоне движения. При этом он не должен зажимать тело качения: между шариком или роликом и стенками окна оставляют рабочий зазор.
В этой статье термин «сепаратор» используется только в контексте подшипникового узла ОПУ. Он не относится к оборудованию для разделения молока, нефти, газа, пульпы или других сред.
Условия работы в тяжелонагруженных узлах
Тяжелонагруженные опорно-поворотные устройства обычно вращаются медленно, но воспринимают большие статические и динамические нагрузки. Для сепаратора это означает не столько высокие центробежные силы, сколько риск ударного контакта с телами качения, деформации перемычек, абразивного износа и нарушения смазочной пленки.
Нагрузки
Осевая нагрузка, радиальная составляющая, опрокидывающий момент, ударные включения и вибрации влияют на перемещение тел качения и контакт с окнами сепаратора.
Среда
Пыль, песок, влага, строительные смеси, соль и металлическая стружка повышают риск абразивного износа и задиров.
Смазка
Недостаток смазки увеличивает трение между телом качения и сепаратором, а избыток густой смазки может ухудшать свободное перемещение при низкой температуре.
Температура
Разные материалы по-разному расширяются. Это важно для рабочего зазора, особенно в крупных ОПУ и комбинированных конструкциях.
Конструкции сепараторов для ОПУ
Тип сепаратора выбирают по диаметру ОПУ, компоновке дорожек качения, форме тел качения и условиям обслуживания. В шариковых ОПУ часто применяют оконные, сегментные или полимерные исполнения с гнездами под шарики. В роликовых ОПУ важнее контроль перекоса ролика, поэтому используют межэлементные вставки, массивные окна или специальные секции под роликовый контакт.
| Конструкция | Особенности | Где применяют | Ограничения |
|---|---|---|---|
| Сегментный сепаратор | Состоит из отдельных секций, каждая удерживает часть тел качения | Крупные ОПУ, ремонтные и специальные исполнения | Требует контроля стыков, шага и совместимости сегментов |
| Массивный оконный | Цельное кольцо или сектор с обработанными окнами | Высокие нагрузки, жесткие требования к геометрии | Больше масса, выше трудоемкость обработки |
| Штампованный | Формируется из листового металла с последующей доводкой | Серийные ОПУ стандартных размеров | Ограничения по толщине, жесткости и форме перемычек |
| Межэлементный для роликов | Разделяет соседние ролики отдельными вставками или секциями | Роликовые ОПУ с высокой несущей способностью | Чувствителен к перекосу роликов и загрязнению |
| Полимерный или комбинированный | Может иметь малую массу, низкое трение, металлические вставки | Узлы с ограниченной смазкой, коррозионной средой или требованиями к массе | Ограничения по температуре, ползучести и ударной прочности |
Выбор конструкции под условия эксплуатации
Для крупного диаметра обычно важны удобство монтажа, накопленная погрешность шага и компенсация температурных изменений, поэтому сегментные решения могут быть практичнее цельного кольца. При высокой загрязненности предпочтительны конструкции с достаточными зазорами, сглаженными кромками и материалом, который не склонен к задирам при пограничной смазке.
При низкой скорости вращения сепаратор редко ограничивается центробежными нагрузками, но сильнее зависит от качества смазки, уплотнений и отсутствия абразива. При заметных температурных перепадах проверяют расширение материала и влияние покрытия на фактический размер окон.
Материалы и критерии выбора
Материал сепаратора выбирают вместе с расчетом зазоров, смазки, режима работы и технологии изготовления. Универсального материала нет: сталь дает прочность, бронза повышает антифрикционные свойства, полимеры уменьшают массу и помогают в коррозионной среде, но у каждого варианта есть ограничения.
| Материал | Сильные стороны | Типовые ограничения | Технологичность |
|---|---|---|---|
| Сталь | Прочность, жесткость, доступность, пригодность для нагруженных перемычек | Масса, коррозия без защиты, риск задиров при плохой смазке | Подходит для механической обработки, штамповки и термообработки |
| Бронза | Антифрикционные свойства, стойкость к коррозии, работа при пограничной смазке | Стоимость, масса, требования к контролю износа | Обрабатывается резанием, возможны литые заготовки |
| Алюминиевый сплав | Малая масса, коррозионная стойкость, хорошая обрабатываемость | Ограниченная прочность для особо тяжелых режимов | Удобен для фрезерования, резки и малых партий |
| Полиамид | Низкое трение, малая масса, технологичность при серийном литье | Влагопоглощение, температурные пределы, ползучесть | Литье под давлением, мехобработка полуфабрикатов, стабилизация размеров |
| PEEK | Более высокая температурная стойкость и стабильность размеров по сравнению с большинством полиамидов | Высокая стоимость, требования к режимам переработки и проверке совместимости со смазкой | Литье под давлением или мехобработка заготовок для ответственных исполнений |
| Композит | Можно сочетать низкое трение, жесткость и стойкость к среде | Необходима проверка совместимости со смазкой, температурой и ударными режимами | Зависит от матрицы, армирования и партии |
Проектные параметры
Конструктор задает не только материал и форму. Для сепаратора важны шаг тел качения, размеры окон или гнезд, толщина перемычек, радиусы переходов, шероховатость контактных зон, масса, допустимый перекос и рабочий зазор. Для крупного ОПУ отдельно проверяют тепловое расширение и накопление погрешности шага по окружности.
cсв ≈ Bокна - Bтела
где cсв: ориентировочная оценка свободного размера окна, Bокна: размер окна или гнезда в выбранном направлении, Bтела: соответствующий размер шарика или ролика в том же направлении. Для роликов и сложных профилей зазор задают минимум по двум направлениям, с учетом формы окна, допусков, покрытия, смазки и теплового расширения.
ΔL = α · L · ΔT
где ΔL: изменение размера при нагреве или охлаждении, α: коэффициент линейного расширения материала, L: расчетный размер, ΔT: изменение температуры. Зависимость особенно важна для полимерных и комбинированных сепараторов.
σ = F / A ≤ [σ]
где σ: ориентировочное напряжение в перемычке, F: расчетная сила контакта, A: опасное сечение перемычки, [σ]: допускаемое напряжение для материала с учетом коэффициентов запаса.
Расчетные зависимости в этом разделе справочные. Они помогают связать геометрию, зазор и нагрузку, но не заменяют расчет по конструкторской документации, нагрузкам ОПУ, материалу, классу точности и стандартам предприятия.

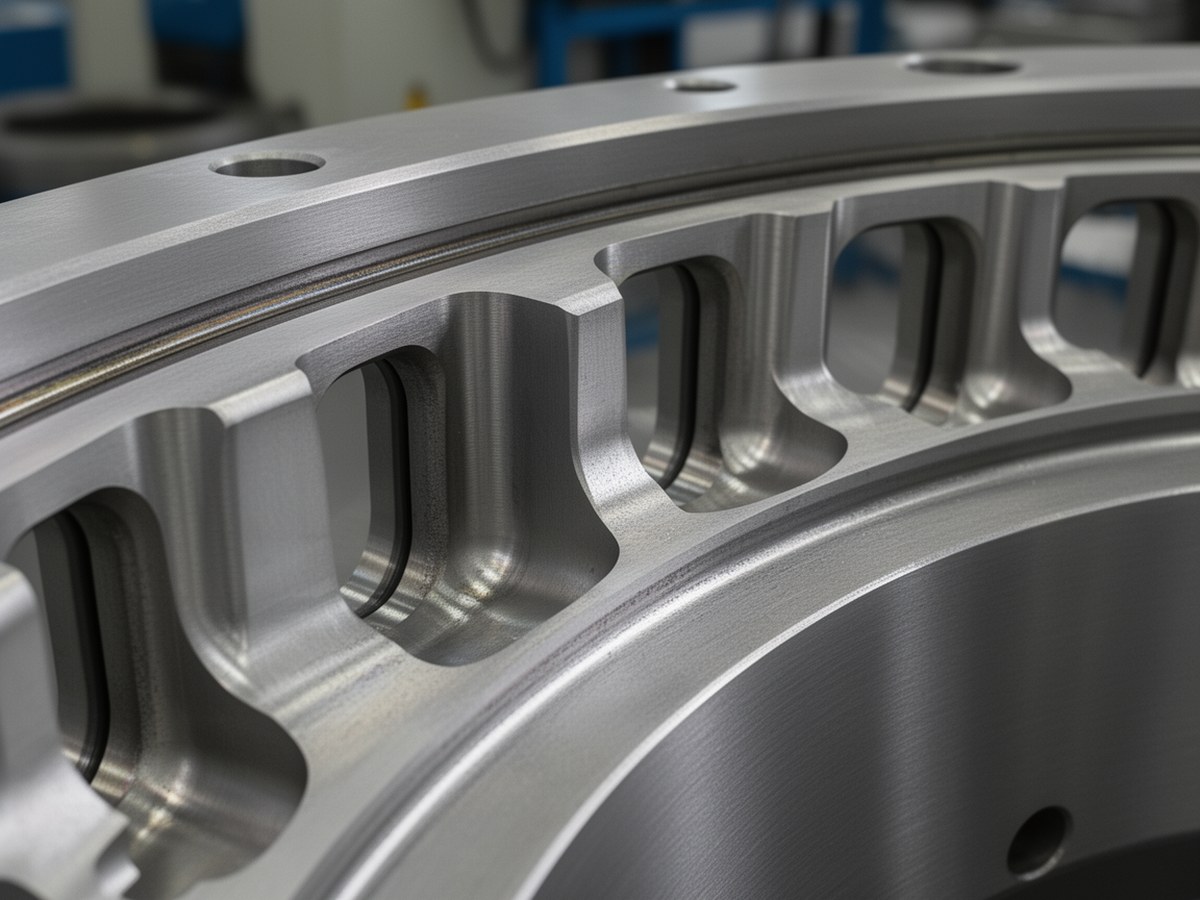

Окна и перемычки сепаратора
Изображение уместно рядом с разделом о зазорах, шаге тел качения и прочности перемычек.
Технология изготовления сепараторов
Изготовление сепараторов для ОПУ строят как последовательный маршрут, где каждая операция снижает риск ошибки на следующем этапе. Для металлических деталей чаще используют резку, штамповку, литье заготовок и механическую обработку. Для полимерных применяют литье под давлением, прессование, механическую обработку полуфабрикатов или комбинированные технологии. Аддитивные методы уместны в основном для прототипов, оснастки и специальных случаев, где серийный маршрут экономически не оправдан.
| Этап | Назначение | Что контролируют |
|---|---|---|
| Выбор заготовки | Получить материал с нужными припусками и свойствами | Марку материала, сертификат, дефекты поверхности, размер припуска |
| Входной контроль | Исключить нестабильное сырье до обработки | Химический состав, твердость, трещины, расслоения, влажность полимера |
| Черновая обработка | Сформировать базовую геометрию и технологические базы | Овальность, плоскостность, припуск на чистовые проходы |
| Термообработка | Обеспечить прочность, снять напряжения или стабилизировать размеры | Твердость, деформацию, режим нагрева и охлаждения |
| Чистовая обработка | Довести размеры, поверхности и взаимное расположение элементов | Допуски, соосность, шаг, шероховатость |
| Формирование окон или гнезд | Обеспечить правильное положение тел качения | Размер окна, радиусы, профиль, отсутствие острых кромок |
| Удаление заусенцев | Убрать риск задиров и загрязнения узла частицами | Кромки, переходы, труднодоступные зоны |
| Финиш и покрытие | Снизить трение, защитить от коррозии, стабилизировать поверхность | Толщину покрытия, адгезию, равномерность, совместимость со смазкой |
| Маркировка и приемка | Обеспечить прослеживаемость партии | Номер партии, материал, исполнение, режим термообработки, результаты контроля |
Особенности металлических и полимерных сепараторов
Для металлических сепараторов критичны стабильность заготовки, снятие внутренних напряжений, качество кромок после резки и учет толщины покрытия. Термообработка нужна не всегда, но если она предусмотрена, после нее проверяют деформацию, твердость и возможность чистовой доводки.
Для полимерных сепараторов важны усадка, влажность материала, режим формования и стабилизация размеров после изготовления. У полиамида дополнительно учитывают влагопоглощение, а у высокотемпературных полимеров контролируют стоимость и чувствительность к режимам переработки.
Финишная обработка и покрытия
Финишная обработка для сепаратора не является декоративной операцией. Заусенец на перемычке может срезать смазочную пленку, оставить след на теле качения или стать источником металлической частицы в замкнутом узле. Поэтому после резки, сверления, фрезерования или штамповки кромки притупляют, переходы сглаживают, а контактные зоны доводят до требуемой шероховатости.
Покрытия применяют для защиты от коррозии, снижения трения или повышения стойкости к загрязненной среде. Для стальных деталей используют фосфатирование, цинковые и другие защитные покрытия, иногда антифрикционные слои. Толщина покрытия должна быть учтена в зазорах: слишком толстый или неравномерный слой меняет размер окна и может ухудшить свободное движение тел качения.
Маркировка нужна не только для обозначения детали. Она связывает сепаратор с партией материала, маршрутом изготовления, режимом термообработки и результатами приемочного контроля.
Контроль качества
Контроль качества сепаратора привязан к его функции: деталь должна удерживать тела качения, не создавать заклинивания и не разрушаться при расчетных контактах. Поэтому проверяют не только размеры, но и форму, состояние кромок, материал, покрытие и посадочные зазоры в сборке.
| Параметр | Метод проверки | Почему важен |
|---|---|---|
| Размеры окон или гнезд | Калибры, координатные измерения, шаблоны | Определяют рабочий зазор и риск заклинивания |
| Шаг по окружности | КИМ, делительные приспособления, оптический контроль | Влияет на равномерность расположения тел качения |
| Соосность и форма | Индикаторный контроль, КИМ, контрольные оправки | Снижает риск перекоса и неравномерного контакта |
| Шероховатость | Профилометр, сравнительные образцы | Влияет на трение, удержание смазки и износ |
| Твердость | Методы Роквелла, Бринелля или Шора для полимеров | Подтверждает режим термообработки или свойства материала |
| Трещины и поры | Визуальный контроль, капиллярный, магнитопорошковый или ультразвуковой контроль | Предотвращает разрушение перемычек и сегментов |
| Качество покрытия | Измерение толщины, адгезия, внешний осмотр | Исключает отслаивание, коррозию и изменение расчетных зазоров |
| Фактическая посадка с телами качения | Проверка с шариками, роликами, калибрами или макетной сборкой | Подтверждает свободное перемещение без закусывания после покрытия и финишной обработки |
Проверка зазора в сборке
Зазор оценивают не только по чертежному размеру окна. На практике проверяют свободное перемещение тела качения, отсутствие закусывания при повороте, влияние покрытия, чистоту кромок и совпадение фактического направления контакта с расчетным. Для роликов дополнительно контролируют перекос и боковое ведение.
Типовые дефекты и причины отказов
Отказ сепаратора часто связан не с одной причиной, а с сочетанием факторов: неточная геометрия, загрязнение, недостаточная смазка, перекос ОПУ при монтаже и ударные режимы работы. При разборке важно оценивать не только разрушенную деталь, но и состояние дорожек качения, тел качения, уплотнений и смазки.
| Дефект | Возможная причина | Что проверить |
|---|---|---|
| Износ перемычек | Малый зазор, загрязнение, недостаточная смазка, перекос | Размеры окон, смазку, уплотнения, следы абразива |
| Задиры на кромках | Заусенцы, высокая шероховатость, отслоение покрытия | Финишную обработку, качество покрытия, состояние тел качения |
| Деформация окна | Ударная нагрузка, слабое сечение перемычки, перегрев | Расчет перемычек, материал, температурный режим |
| Заклинивание тела качения | Неверный зазор, попадание частиц, изменение размеров от температуры | Рабочий зазор, чистоту смазки, тепловое расширение |
| Трещина или разрушение сегмента | Усталость, концентратор напряжений, дефект заготовки | Радиусы переходов, дефектоскопию, режим термообработки |
Эксплуатационные факторы ресурса
Ресурс сепаратора зависит от того, насколько реальная эксплуатация совпадает с расчетными условиями. Для тяжелой техники особенно важны регулярная смазка, исправные уплотнения, отсутствие перекоса при монтаже, правильный момент затяжки крепежа ОПУ и защита от абразивных загрязнений.
При обслуживании обращают внимание на металлическую или полимерную пыль в смазке, изменение усилия поворота, рывки при вращении, шум, локальный нагрев и следы попадания воды. Эти признаки не всегда указывают только на сепаратор, но часто помогают выявить нарушение зазора, износ тел качения или повреждение дорожек.
Вывод
Надежность сепаратора для тяжелонагруженного ОПУ определяется сочетанием конструкции, материала, точности изготовления, чистоты кромок, рабочего зазора, покрытия и режима смазки. В этом контексте производство сепараторов включает не отдельную операцию резки или фрезерования, а полный технологический маршрут: от требований к узлу до проверки детали в сборочных зазорах.
