Методика предназначена для сервисной диагностики беговых дорожек ОПУ на кранах, экскаваторах и поворотных платформах. Цель: вовремя выявить износ и принять обоснованное решение по дальнейшей работе узла.
Коротко главное
- Проверку проводят в два этапа: скрининг без разборки, затем подтверждение с частичной разборкой.
- Переход от этапа A к этапу B задают измеримые триггеры относительно собственной базы: люфт, момент, вибрация, состояние смазки.
- Метод НК выбирают по типу предполагаемого дефекта и по доступности оборудования на объекте.
- Зоны green/yellow/red фиксируют вместе с основанием нормы: паспорт, КД или регламент.
- Тренд и остаточный ресурс ОПУ оценивают только при сопоставимых условиях измерений.

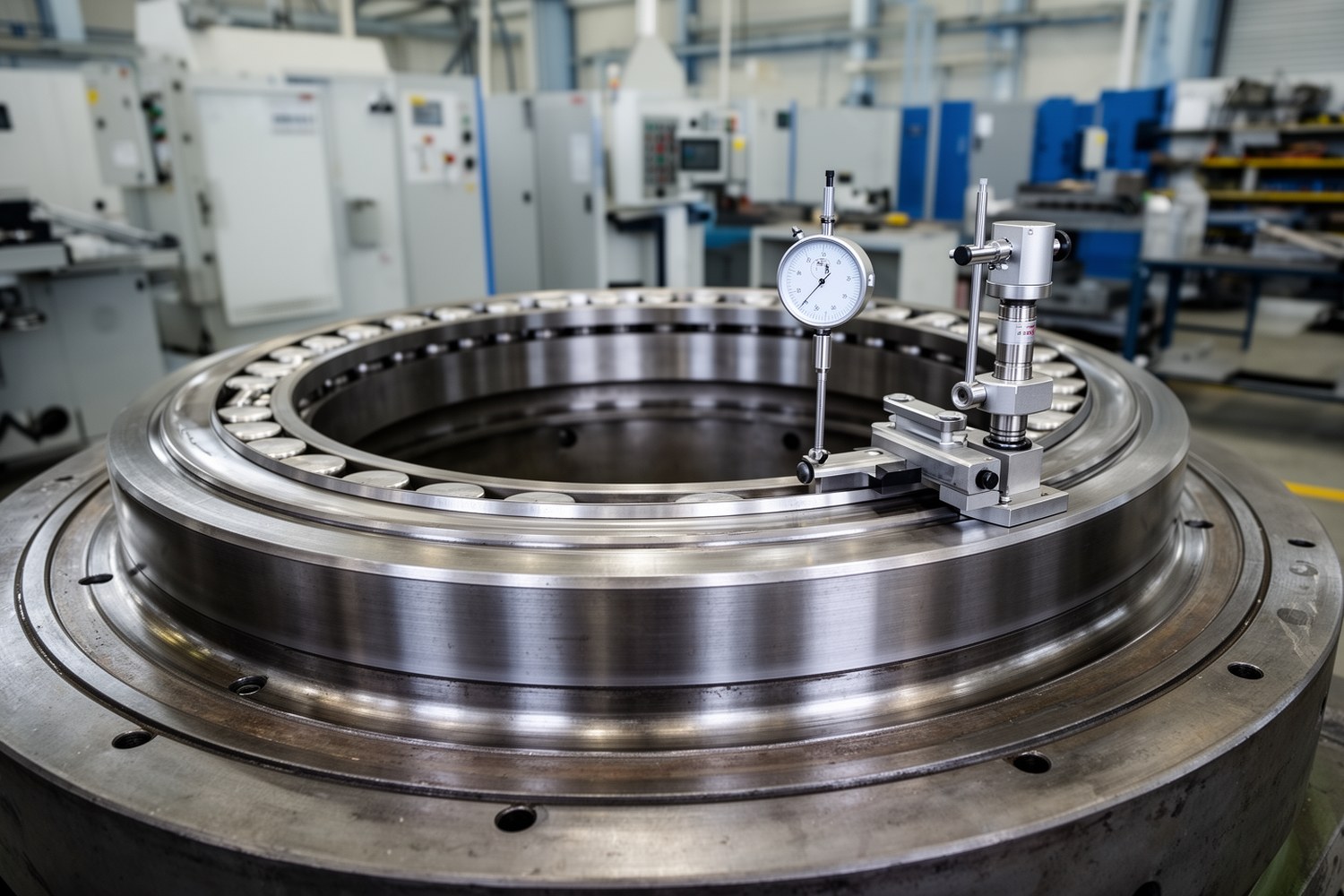

Методика проверки беговых дорожек ОПУ
Применение: шариковые и роликовые ОПУ при длительной эксплуатации. Подход разделяет диагностику беговых дорожек ОПУ на скрининг и подтверждение, чтобы не выполнять разборку без оснований.
Чек-лист до начала работ
- Оформить допуск, выполнить блокировку и исключить самопроизвольный поворот.
- Снять или ограничить рабочую нагрузку по регламенту.
- Очистить зону измерений и точки базирования.
- Подготовить приборы с действующей калибровкой.
- Зафиксировать исходные условия: температура, режим нагрузки, наработка.
Исходные данные и повторяемость измерений
- Паспорт ОПУ, КД, сервисный регламент.
- История замеров люфтов, биений, момента, вибрации.
- Наработка: моточасы и/или циклы.
- История смазки и замены уплотнений.
| Параметр повторяемости | Требование |
|---|---|
| Точки по окружности | Фиксированная сетка (например, 12 точек через 30°) и одно направление обхода |
| Нагрузочный режим | Одинаковый режим контрольного прогона между циклами измерений |
| Температура узла | Сравнение только при сопоставимой температуре (допуск задается регламентом) |
| Средства измерений | Один тип прибора/диапазона; погрешность и номер прибора в протоколе |
| Метрология | Дата калибровки/поверки обязательна для аудируемости тренда |
Нагрузки и связь с износом дорожек
Осевая нагрузка чаще ускоряет питтинг и рост осевого люфта. Радиальная нагрузка повышает риск локального неравномерного износа. Опрокидывающий момент формирует секторность повреждений и типичен для локальных зон бринеллирования.
Сценарий A: контроль без разборки
- Внешний осмотр уплотнений, крепежа, следов утечек.
- Контроль люфта и биения ОПУ по фиксированным точкам.
- Измерение момента вращения и фиксация локальных пиков.
- Вибродиагностика в одинаковом режиме.
- Проверка состояния смазки.
Триггеры перехода A→B (по собственной базе)
| Индикатор | Эскалация в сценарий B |
|---|---|
| Осевой/радиальный люфт | Рост ≥20% к базовой линии или устойчивый рост 2 контроля подряд |
| Момент вращения | Рост среднего значения ≥15% или выраженные секторные пики |
| Вибрация | Рост RMS ≥25% или появление ударных составляющих |
| Смазка | Металлические частицы, эмульсия воды, запах перегрева, резкое потемнение |
| Кинематика | Рывки, подклинивание, повторяемая нестабильность вращения |
Абсолютные пороги всегда берутся из паспорта/КД конкретного ОПУ; значения выше служат триггерами эскалации, если паспортные пороги не заданы.
Сценарий B: контроль с частичной разборкой
- Очистка и визуальный контроль дорожек и тел качения.
- Измерение глубины, ширины и протяженности дефектов, координаты по окружности.
- Подтверждающий НК по дереву выбора.
- Фиксация фото и сопоставление с трендом параметров.
Алгоритм выбора НК-метода
| Сценарий подозрения | Предпочтительный метод | Если недоступно |
|---|---|---|
| Открытая поверхностная трещина | PT (капиллярный) | MT для ферроматериала |
| Поверхностный/подповерхностный дефект ферроматериала | MT (магнитопорошковый) | PT для открытых дефектов |
| Подповерхностная трещина или внутренняя несплошность | UT (ультразвуковой) | Повторный UT после доп. подготовки поверхности |
| Сомнительный результат одного метода | Комбинация PT/MT + UT | Повторный контроль другим оператором |

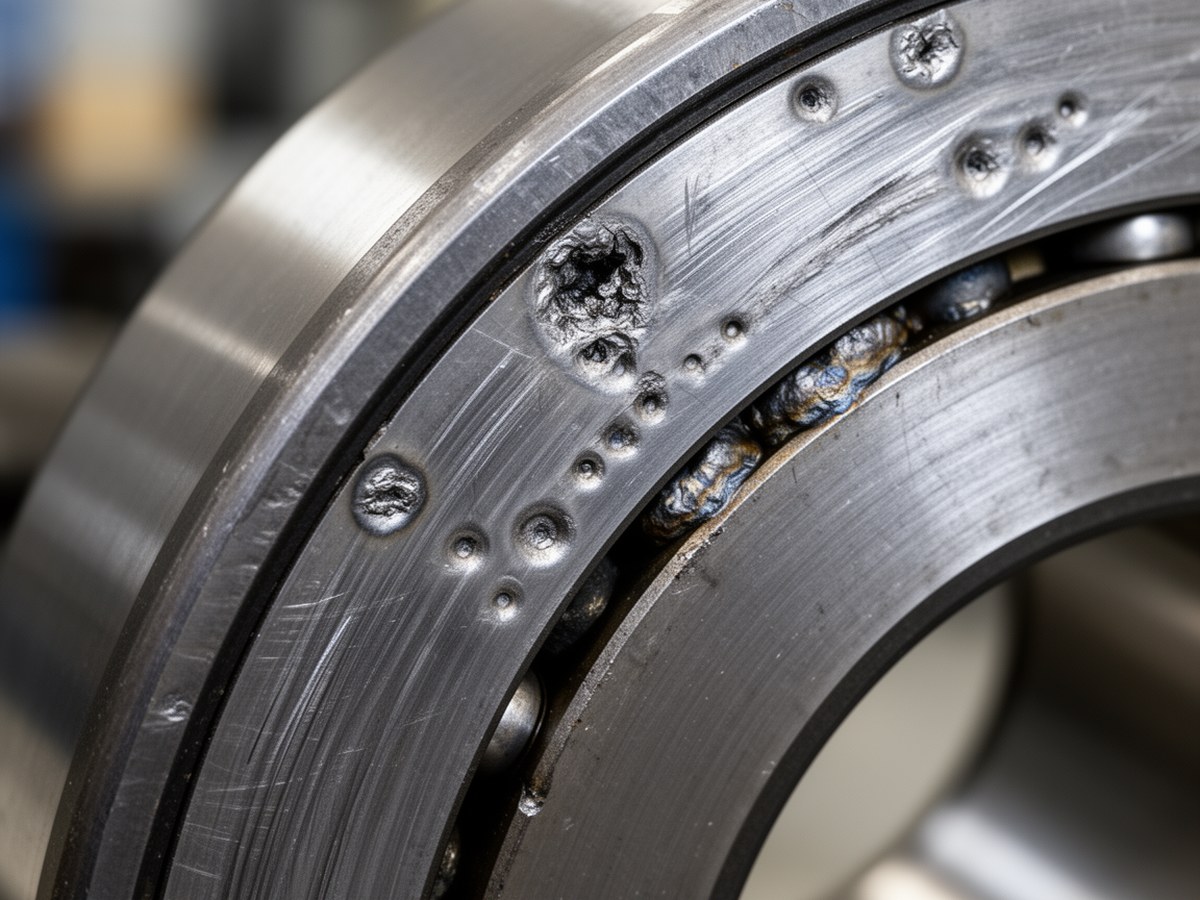

Фото-атлас дефектов дорожек
Разместить рядом с блоком про выбор НК и дефекты для визуальной привязки признаков.
Дефекты беговых дорожек ОПУ и смазка
Карточка деградации смазки
| Признак смазки | Вероятная причина | Риск для дорожек | Обязательное действие |
|---|---|---|---|
| Металлический блеск/частицы | Износ контакта | Питтинг, абразив | Отбор пробы, внеплановая смена смазки, контроль через 50–100 моточасов |
| Эмульсия, вода | Нарушение герметичности | Коррозия, ускоренный износ | Проверка уплотнений, смена смазки, повторный контроль |
| Резкий запах перегрева, потемнение | Перегрев/разрыв пленки | Задиры, пластическая деформация | Ограничение режима, дефектация, внеплановый контроль |
Расчеты тренда и остаточный ресурс ОПУ
I_h = Δh/h0; I_d = Δd/d0; v = Δh/Δt; k = ΔL/Δt; T_ост = (Δh_доп − Δh_тек)/v.
Линейная оценка применима только при стабильной нагрузке и сопоставимых условиях измерений. При смене режима ее используют как ориентир, а не как самостоятельный допуск.
Критерии решений Green/Yellow/Red
| Зона | Признаки | Решение | Основание: паспорт/КД/регламент |
|---|---|---|---|
| Green | Параметры в допуске, тренд стабильный | Плановая эксплуатация | Номинальные допуски и интервалы ТО |
| Yellow | Рост тренда или приближение к границе допуска | Ограничение режима, сокращение интервала, сценарий B | Предельные предупредительные значения |
| Red | Выход за допуск, выраженные дефекты, быстрый рост | Вывод из работы, ремонт/замена | Запрещающие критерии эксплуатации |
Шаблон протокола и периодичность
В протоколе фиксируют: идентификацию узла, дату и оператора, приборы и погрешность, точки измерений (угол), люфты/биения/момент/вибрацию, дефекты (тип, размер, координата), состояние смазки, фото, итоговую зону и решение.
| Условия | Интервал | Примечание |
|---|---|---|
| Нормальные | 1000 моточасов или 6 месяцев | По стабильному тренду |
| Пыль/влага | 750 моточасов или 4 месяца | Сокращать при признаках абразива/коррозии |
| Ударные нагрузки | 500 моточасов или 3 месяца | Внепланово после перегрузки |
| Длительный простой под нагрузкой | Перед вводом в работу и далее 250–500 моточасов | Повышенный риск бринеллирования |
| После ремонта/смены смазки | Через 100–200 моточасов | Проверка новой базовой линии |
