Расчет крепления ОПУ при нестандартных нагрузках нужен для проверки болтов, фланцев и опорной конструкции в режимах, которые выходят за обычный паспортный случай: удар, вибрация, циклическая работа, ветер, температурные деформации, перекос или неравномерное распределение усилий. Само опорно-поворотное устройство подбирают по грузоподъемности и долговечности отдельно, а болтовое крепление ОПУ проверяют как предварительно затянутое соединение, передающее осевую силу, радиальную силу, опрокидывающий и крутящий моменты.
- ОПУ передает нагрузки через кольца, тела качения и крепежные болты ОПУ, поэтому слабым местом может стать не подшипник, а стык с рамой.
- Для нестандартных режимов рабочие нагрузки приводят к расчетным с учетом динамичности, неравномерности, температуры и требуемого запаса.
- Окончательное решение сверяют с паспортом ОПУ, чертежами машины, документацией производителя и применимыми нормативами.
Что рассчитывают в креплении ОПУ

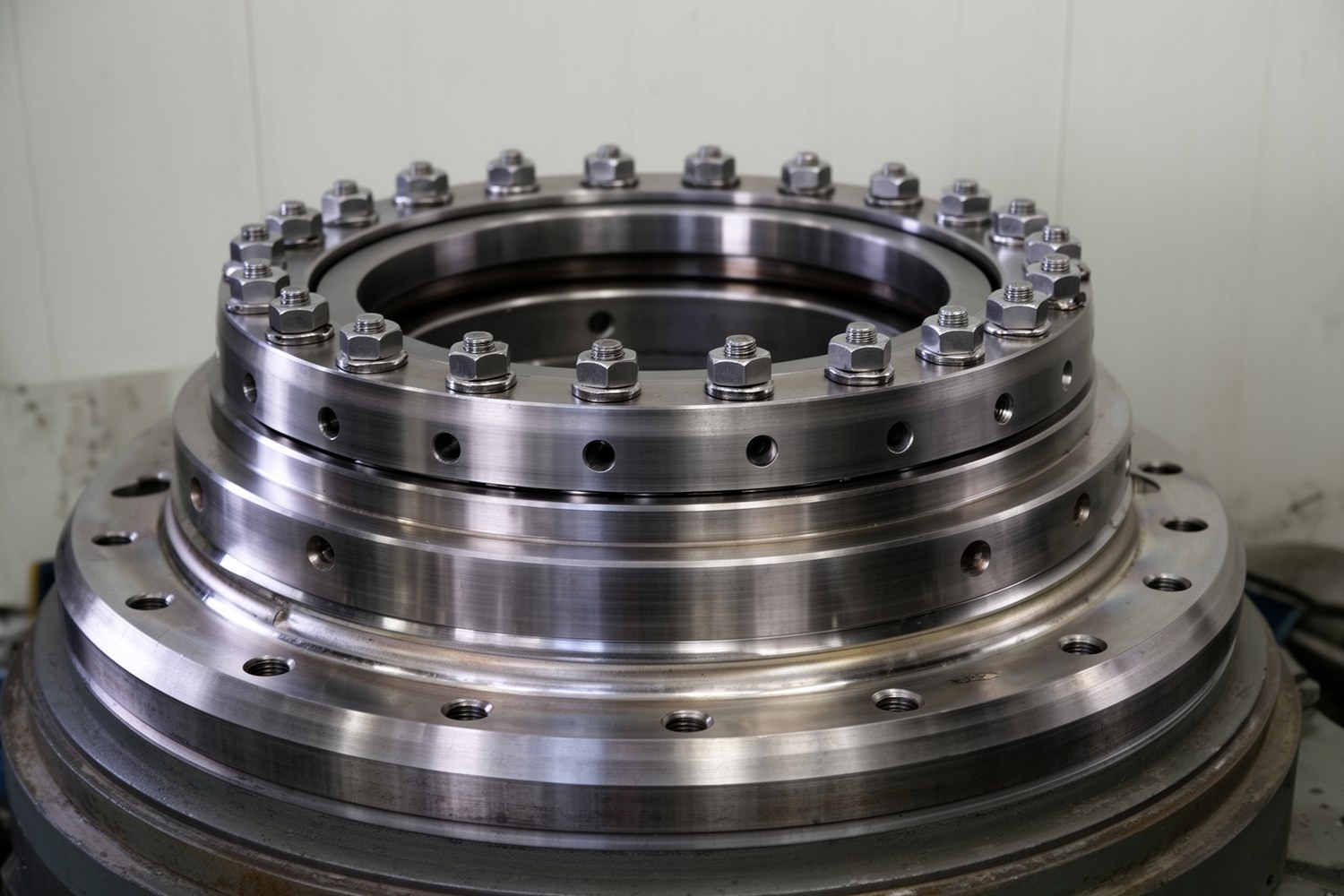

Опорно-поворотное устройство, или ОПУ, работает как крупногабаритный поворотный подшипник. Он воспринимает осевую силу Fa, радиальную силу Fr, опрокидывающий момент M и крутящий момент T. Нагрузки передаются от поворотной части к опорной раме через внутреннее и наружное кольца, тела качения и болтовые соединения.
В инженерной практике разделяют две задачи. Первая: проверка самого ОПУ по статической грузоподъемности, долговечности, зубчатому венцу и условиям вращения. Вторая: расчет болтового крепления ОПУ к фланцам и раме. Даже если поворотный подшипник проходит по каталожной диаграмме, крепление может оказаться недостаточным из-за слабого фланца, неправильного преднатяга или локальной деформации опоры.
В этот расчет не входит полный подбор дорожек качения, зубчатого венца, ресурса ОПУ по каталогу, смазки и обслуживания. Здесь рассматривают крепеж, стык, опорные поверхности и жесткость конструкции.
Схема нагрузок на ОПУ
Изображение уместно после раздела с границами расчета, чтобы показать направления Fa, Fr, M и T.
Исходные данные для расчета
Формулы имеют смысл только после фиксации расчетной схемы. Для каждого кольца ОПУ отдельно задают диаметр окружности расположения болтов, число болтов, класс прочности, расчетное сечение резьбы, толщину и материал фланцев, тип шайб, способ затяжки и требования к плоскостности посадочных поверхностей.
По нагрузкам собирают не только максимальные значения, но и режимы работы: подъем груза, торможение, разворот, рывок, транспортное положение, ветер, удар, перекос, работа при высокой или низкой температуре. Для циклической техники отдельно нужны число циклов, амплитуда изменения усилий и возможная реверсивность момента.
Исходную документацию обычно составляют паспорт ОПУ, чертеж машины, инструкция производителя, техническое задание на режимы работы, нормы по болтовым соединениям и расчетная методика, принятая для конкретного оборудования.
Порядок предварительного расчета
- Собрать геометрию ОПУ, болтовых окружностей, фланцев и опорной рамы.
- Задать рабочие режимы и неблагоприятные сочетания Fa, Fr, M и T.
- Привести рабочие нагрузки к расчетным значениям с учетом динамики, температуры, неравномерности и ответственности.
- Оценить максимальную силу Fb,max в наиболее нагруженном болте проверяемого кольца.
- Проверить болты на растяжение, сдвиг, усталость и потерю преднатяга.
- Проверить стык на раскрытие, проскальзывание, смятие и достаточную жесткость опорной конструкции.
- Сверить результат с паспортом ОПУ, документацией производителя и применимыми нормами.
Нагрузки и расчетные сочетания
Нестандартная нагрузка не всегда означает большую силу. Иногда опаснее сочетание умеренной осевой силы с высоким моментом, резким торможением, боковой нагрузкой и недостаточной жесткостью рамы. Поэтому для расчета выбирают несколько сочетаний, а затем проверяют наиболее неблагоприятное для каждого предельного состояния.
| Нагрузка | Как действует на крепление | Что проверяют |
|---|---|---|
| Осевая сила Fa | Распределяется между болтами и сжатыми зонами фланца | Растяжение болтов, преднатяг, раскрытие стыка |
| Радиальная сила Fr | Создает сдвиг в плоскости стыка или воспринимается трением от преднатяга | Сдвиг, смятие, достаточность силы трения |
| Опрокидывающий момент M | Увеличивает растяжение в одной зоне болтовой окружности и разгружает противоположную | Максимальная сила в наиболее нагруженном болте |
| Крутящий момент T | Может передаваться трением в стыке, болтами на сдвиг или конструктивными элементами | Проскальзывание, сдвиг, смятие, контактные напряжения |
| Удар, вибрация, циклы | Повышают расчетные усилия и риск усталости или потери затяжки | Динамические коэффициенты, усталость, контроль затяжки |
| Режим | Чем опасен | Что выделить в расчете |
|---|---|---|
| Подъем или удержание груза | Рост Fa и M | Растяжение болтов и раскрытие стыка |
| Торможение и разворот | Сочетание M, T и Fr | Сдвиг, проскальзывание, усталость |
| Ветер | Боковая сила и дополнительный момент | Неблагоприятное положение поворотной части |
| Транспортное положение | Вибрация, удары, перекосы | Потери затяжки и локальные перегрузки |
Расчетная схема болтового соединения
Для предварительной оценки болтовую окружность рассматривают как группу крепежных элементов, работающих с предварительной затяжкой. Осевая нагрузка условно распределяется между болтами, а опрокидывающий момент создает дополнительное растяжение в наиболее нагруженной зоне. Радиальную нагрузку проверяют либо как сдвиг болтов, либо как силу, удерживаемую трением между фланцами за счет преднатяга.
Внутреннее и наружное кольцо ОПУ проверяют раздельно, потому что у них разные диаметры болтовой окружности, число болтов, условия опирания и путь передачи нагрузки. Если рама или фланец заметно деформируются, фактическое распределение усилий может отличаться от расчетного сильнее, чем влияние выбранного коэффициента.
Приведение нагрузок к расчетным значениям
Рабочие нагрузки приводят к расчетным через коэффициенты, которые выбирают по техническому заданию, нормам, паспорту ОПУ, расчетной практике для конкретной машины и данным производителя. Один универсальный коэффициент для всех случаев не подходит: удар грейфера, ветровой порыв, низкая температура и транспортная вибрация дают разные механизмы нагружения.
где Fd: расчетная сила, кН; F: рабочая сила, кН; kd: коэффициент динамичности; ku: коэффициент неравномерности исходной нагрузки; kt: коэффициент температурного влияния; ks: коэффициент запаса или ответственности расчетного случая.
где Md: расчетный опрокидывающий момент, кН·м; M: рабочий момент, кН·м. Для разных сочетаний коэффициенты могут отличаться.
Эти зависимости используют только для предварительной расчетной оценки. Для окончательного проектного решения коэффициенты, сочетания нагрузок и допускаемые напряжения должны соответствовать методике производителя, проектной документации и применимым нормам.
Оценка максимальной силы в наиболее нагруженном болте
Для предварительного расчета болтов ОПУ используют приближенную зависимость, где осевая сила распределяется между болтами, а момент пересчитывается в добавочное растяжение на болтовой окружности. В расчет принимают болты того кольца, через которое передается рассматриваемое усилие.
где Fb,max: максимальная растягивающая сила в болте, кН; Fa,d: расчетная осевая сила, кН; N: число болтов в проверяемом ряду; Md: расчетный опрокидывающий момент, кН·м; Rb: радиус болтовой окружности, м; Ne: эффективное число болтов, участвующих в восприятии момента; kdist: коэффициент распределения осевой силы между болтами на этом этапе; km: коэффициент, учитывающий особенности восприятия момента.
Коэффициент kdist не должен механически дублировать ku, уже примененный при получении Fa,d. Если неравномерность была полностью учтена на этапе приведения нагрузки, дополнительный коэффициент распределения назначают по отдельной методике или принимают равным единице по обоснованию.
Ограничения формулы Fb,max
Формула предполагает равномерный шаг болтов, близкую жесткость крепежа, достаточно жесткий фланец, корректно заданное Ne и отсутствие выраженного локального контакта. При слабой раме, нестандартном расположении болтов, локальном приложении нагрузки или заметной деформации опоры распределение растяжения уточняют расчетом узла или данными производителя.
Проверки болтов и опорных поверхностей
После оценки Fb,max проверяют не один параметр, а весь узел. Болт может проходить по растяжению, но соединение все равно будет недостаточным по раскрытию стыка, смятию фланца, сдвигу или усталости.
где σb: напряжение в расчетном сечении болта, МПа; As: расчетная площадь резьбы, мм²; σallow: допускаемое напряжение с учетом класса прочности, коэффициентов и расчетной нормы.
Оценка сопротивления сдвигу через трение: Fclamp: суммарная сила сжатия стыка от предварительной затяжки, кН; μ: коэффициент трения; Fr,d: расчетная радиальная сила, кН; γslip: отдельный коэффициент против проскальзывания. Его не следует дублировать с коэффициентом запаса, уже заложенным в Fr,d, без явного обоснования.
Условная проверка раскрытия стыка: Fv,eff: эффективная предварительная затяжка после потерь, кН; Fsep: часть внешней нагрузки, раскрывающая соединение. Запас по раскрытию должен подтверждаться расчетной методикой для конкретной схемы.
| Проверка | Цель | Что влияет на результат |
|---|---|---|
| Растяжение болта | Исключить превышение допускаемых напряжений | Класс прочности, As, момент, осевая сила |
| Сдвиг и проскальзывание | Проверить передачу Fr и T | Преднатяг, трение, посадочные поверхности, штифты при их наличии |
| Смятие | Оценить контакт под головкой, гайкой, шайбой и во фланце | Материал фланца, шайбы, толщина, качество поверхности |
| Раскрытие стыка | Сохранить сжатие фланцев в рабочем режиме | Предварительная затяжка, потери затяжки, жесткость деталей |
| Усталость | Проверить ресурс при циклических и реверсивных нагрузках | Амплитуда напряжений, число циклов, качество резьбы |
| Жесткость опоры | Исключить перераспределение усилий между болтами | Плоскостность, толщина фланца, ребра, деформация рамы |
Монтажные факторы, влияющие на расчет
Предварительная затяжка болтов ОПУ входит в расчетную модель, поэтому монтаж нельзя рассматривать как второстепенную операцию. Момент затяжки сам по себе не равен преднатягу: фактическая сила в болте зависит от трения в резьбе, трения под головкой или гайкой, состояния покрытия, смазки, шайб и точности инструмента.
Крепежные болты ОПУ нельзя произвольно заменять по диаметру, классу прочности, длине, шагу резьбы или типу покрытия. Также нельзя компенсировать неплоскостность опоры увеличением момента затяжки: это может перегрузить часть болтов и ухудшить работу поворотного кольца.
Потери предварительной затяжки
После монтажа преднатяг может снижаться из-за осадки шероховатостей, вдавливания шайб, изменения трения, температурных деформаций, вибрации и релаксации элементов стыка. Поэтому для ответственных ОПУ в документации задают схему затяжки, требования к смазке, последовательность проходов и условия повторного контроля.
Когда нужен МКЭ или расчет производителя
Аналитический расчет полезен как первая проверка и способ увидеть порядок величин. Но его недостаточно, если ОПУ установлено в нетиповой ориентации, нагрузка приложена локально, рама заметно деформируется, болты расположены неравномерно, режим ударный или высокоцикловый, а температура выходит за обычный диапазон эксплуатации.
МКЭ-модель должна учитывать контакт, преднатяг болтов, жесткость фланцев, реальные граничные условия и путь передачи нагрузки. Модель без контакта и предварительной затяжки может выглядеть точной, но давать ошибочное распределение усилий.
Типовые ошибки
| Ошибка | Почему опасно | Как корректировать |
|---|---|---|
| Расчет только по средней нагрузке на болт | Не учитывается зона максимального растяжения от момента | Проверять Fb,max и неблагоприятные сочетания |
| Игнорирование предварительной затяжки | Нельзя оценить раскрытие стыка и сопротивление сдвигу | Задавать преднатяг и потери затяжки в расчете |
| Универсальные коэффициенты без обоснования | Расчет может быть как завышен, так и опасно занижен | Брать коэффициенты из норм, ТЗ, паспорта или расчетной методики |
| Слабая или неплоская опорная рама | Нагрузка перераспределяется между несколькими болтами | Проверять жесткость, плоскостность и контактные зоны |
| Произвольная замена крепежа | Меняются прочность, жесткость, преднатяг и работа резьбы | Использовать крепеж по чертежу и документации производителя |
Корректный расчет крепления ОПУ при нестандартных нагрузках строится от расчетных режимов к проверкам соединения. Сначала определяют сочетания Fa, Fr, M и T, затем приводят их к расчетным значениям, оценивают наиболее нагруженный болт, проверяют преднатяг, раскрытие стыка, сдвиг, смятие, усталость и жесткость опоры. Для ответственных машин результат должен быть подтвержден проектной документацией, паспортом ОПУ, расчетом производителя и применимыми нормативами.
