Расчет момента привода поворота ОПУ нужен, чтобы определить, какой момент должен развивать механизм поворота для преодоления трения, инерции, ветра, уклона и других сопротивлений. Опорно-поворотное устройство (ОПУ) воспринимает осевые и радиальные нагрузки, опрокидывающий момент и одновременно обеспечивает вращение поворотной части машины относительно основания.
- Сначала считают момент сопротивления повороту на стороне ОПУ.
- Затем момент приводят к выходу привода или к валу двигателя с учетом КПД и передаточного числа.
- Расчет ведут по неблагоприятным сочетаниям нагрузок для конкретного режима, а не по простому сложению всех максимумов.
- Полученный момент проверяют по пуску, торможению, ресурсу, зубчатому венцу, редуктору, тормозу и тепловому режиму.
Что считается при подборе привода поворота ОПУ
Задача расчета состоит в том, чтобы найти требуемый момент привода поворота для заданного режима работы. При этом нельзя смешивать несколько величин: момент сопротивления относится к нагрузке на стороне ОПУ, момент на выходе привода относится к шестерне или выходному валу редуктора, а момент на валу двигателя зависит от передаточного числа и КПД передачи.
В предварительной инженерной модели расчет момента привода поворота ОПУ строят от нагрузки к двигателю. Сначала оценивают сопротивления поворотной части, затем учитывают редуктор, зубчатое зацепление, муфты и другие элементы передачи, после чего вводят коэффициент запаса. Для ответственных кранов, экскаваторов, манипуляторов и ветроэнергетических установок такая методика дает только первое приближение.
Исходные данные для расчета
Нагрузки приводят к одной системе единиц: Н, Н·м, кг·м², рад/с, рад/с², м/с. Если часть параметров неизвестна, результат нужно считать предварительным.
| Параметр | Обозначение | Единица | Для чего нужен |
|---|---|---|---|
| Масса поворотной части | m | кг | Осевая нагрузка и момент от уклона |
| Осевая нагрузка | Fa | Н | Расчет момента трения в ОПУ |
| Радиальная нагрузка | Fr | Н | Боковые силы, ветер, наклон, рабочая нагрузка |
| Средний диаметр дорожки качения | Dср | м | Определение расчетного радиуса rср = Dср / 2 |
| Момент инерции поворотной части | J | кг·м² | Динамический момент при разгоне и торможении |
| Угловая скорость | ω | рад/с | Проверка скорости, мощности и режима двигателя |
| Угловое ускорение | ε | рад/с² | Инерционная составляющая |
| Площадь ветровой проекции | A | м² | Расчет ветровой силы |
| Эксцентриситет центра масс | e | м | Влияние уклона и смещения нагрузки |
| Передаточное число | i | доли единицы | Пересчет момента от ОПУ к валу двигателя |
| КПД передачи | η | доли единицы | Учет потерь в редукторе, зацеплении и муфтах |
| Режим работы или ПВ | ПВ | % | Проверка нагрева, частоты пусков и ресурса |
| Коэффициент запаса | Kз | доли единицы | Учет неопределенности нагрузок и условий работы |
Составляющие требуемого момента
Суммарный момент сопротивления повороту складывают из тех составляющих, которые действительно действуют в расчетном режиме. Для поворотного стола в помещении ветер обычно несущественен, а для крана со стрелой или гондолы ветрогенератора его нельзя исключать.
где Mсопр: суммарный момент сопротивления повороту на стороне ОПУ, Н·м; Mтр: момент трения; Mдин: динамический момент; Mв: ветровой момент; Mукл: момент от уклона; Mдоп: дополнительные сопротивления.
В проекте моменты считают для нескольких режимов: плавный рабочий поворот, пуск, торможение, реверс, удержание и аварийная остановка. Не все максимальные нагрузки обязаны действовать одновременно, поэтому расчет ведут по неблагоприятным сочетаниям для конкретной машины.
| Составляющая | Когда учитывать | Что проверить |
|---|---|---|
| Момент трения | Всегда, если поворот идет через ОПУ | Тип ОПУ, смазку, состояние дорожек качения, предварительный натяг |
| Динамический момент | При разгоне, торможении и частых реверсах | Момент инерции, требуемое ускорение, цикл работы |
| Ветровой момент | Для открытых конструкций с большой площадью проекции | Скорость ветра, площадь, плечо до центра давления, рабочий и нерабочий режим |
| Момент от уклона | Для мобильной техники и механизмов не на горизонтальной площадке | Угол наклона, эксцентриситет, положение центра масс |
| Дополнительные сопротивления | При уплотнениях, кабелях, загрязнении, низкой температуре | Данные испытаний, паспортные ограничения, опыт эксплуатации |
Момент трения в ОПУ
Момент трения зависит от конструкции ОПУ, распределения нагрузки, качества смазки, загрязнения, температуры и состояния дорожек качения. Для предварительной оценки удобно считать через расчетный радиус, чтобы не путать диаметр и плечо силы.
где rср: расчетный радиус дорожки качения, м; Dср: средний диаметр дорожки качения, м; Fa: осевая нагрузка, Н; Fr: радиальная нагрузка, Н; μa и μr: приведенные расчетные коэффициенты для осевой и радиальной составляющих в принятой упрощенной модели.
Та же запись через диаметр выглядит как Mтр ≈ 0,5 · Dср · (Fa · μa + Fr · μr). Если производитель задает собственную формулу или коэффициенты для конкретной серии ОПУ, приоритет имеет эта документация.
Ориентировочные значения μ в таблице ниже являются приведенными коэффициентами для предварительной оценки, а не универсальными коэффициентами трения материала. Они могут относиться к общей упрощенной модели или уточняться отдельно для μa и μr по данным производителя.
| Тип ОПУ и состояние | Ориентировочный диапазон μ | Комментарий |
|---|---|---|
| Шариковое ОПУ, нормальная смазка | 0,005–0,010 | Предварительный ориентир для исправного узла |
| Роликовое ОПУ, нормальная смазка | 0,010–0,020 | Зависит от схемы роликов и распределения нагрузки |
| ОПУ после длительной эксплуатации | выше справочного | Нужна поправка на износ, загрязнение и фактический момент проворачивания |
| Низкие температуры или тяжелая смазка | выше справочного | Момент трения покоя может быть больше момента движения |
Детали, влияющие на трение

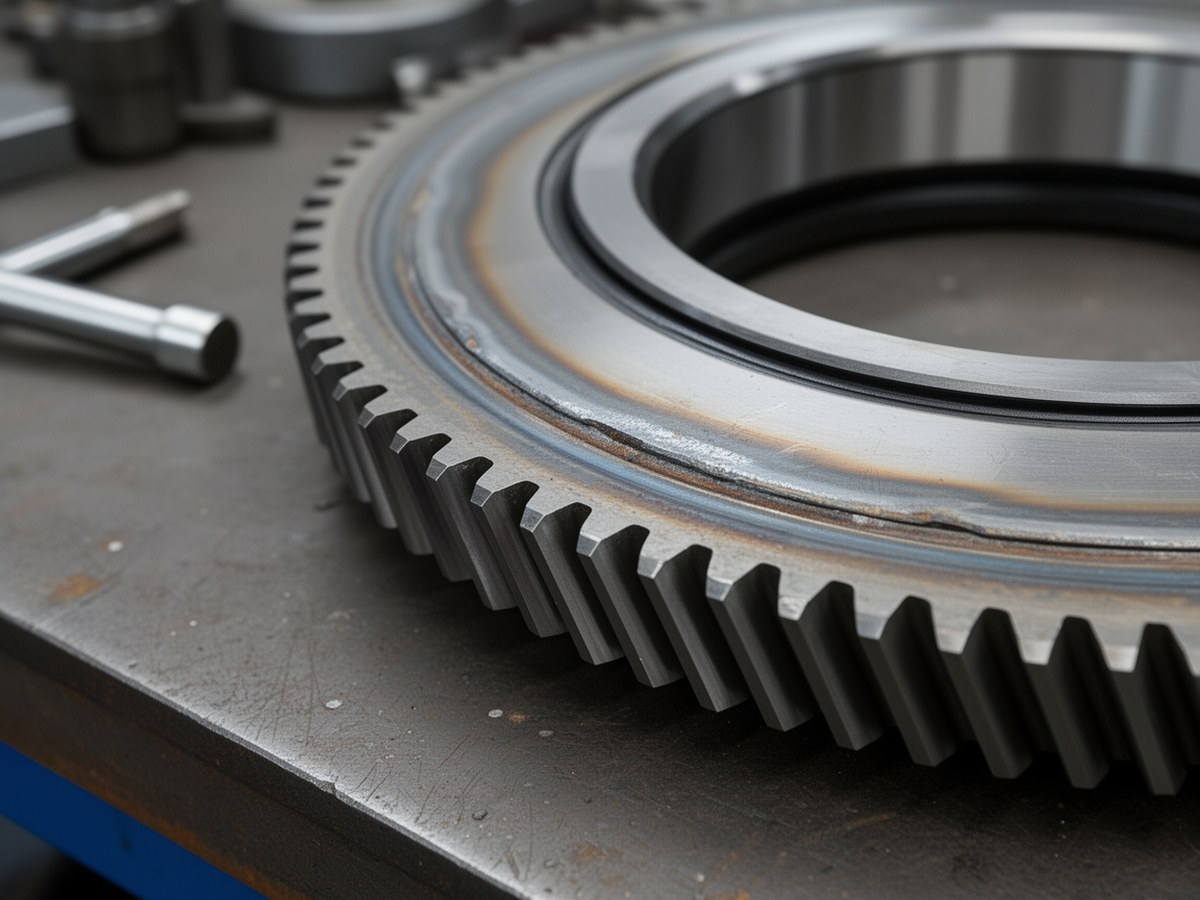

Крупный план ОПУ уместен рядом с разделом о коэффициенте трения и состоянии дорожек качения.
Динамический момент при повороте
Динамический момент возникает из-за инерции поворотной части. Он особенно важен для экскаваторов, манипуляторов, автоматизированных поворотных столов и механизмов с частыми пусками, остановками или реверсом.
где J: момент инерции поворотной части относительно оси вращения, кг·м²; ε: угловое ускорение, рад/с². Если момент инерции неизвестен, его оценивают по расчетной модели массы, но для сложных конструкций лучше получать J из 3D-модели или расчетной документации.
Для выбора привода считают не только номинальный режим. При резком торможении, ударной остановке или работе с зазором в зубчатом зацеплении нагрузки могут кратковременно превышать значения, полученные по плавному разгону.
Ветровой момент и момент от уклона
Ветровой момент учитывают, когда конструкция имеет значительную площадь проекции и ветер создает сопротивление повороту. Это характерно для кранов, вышек, антенных систем, ветрогенераторов и открытых промышленных установок.
где Fв: расчетная ветровая сила, Н; ρ: плотность воздуха, кг/м³; Cx: коэффициент аэродинамического сопротивления; A: площадь проекции, м²; V: расчетная скорость ветра, м/с.
где lц: плечо от оси поворота до центра давления, м. Для кранов, высотных и наружных установок параметры ветра принимают по применимым нормам и расчетным режимам; эта формула не заменяет нормативный ветровой расчет.
Момент от уклона важен для автокранов, экскаваторов, мобильных установок и поворотных механизмов, работающих на площадке с отклонением от горизонта. При смещенном центре масс гравитационная составляющая может стать больше момента трения.
где m: масса поворотной части, кг; g: 9,81 м/с²; e: эксцентриситет центра масс относительно оси поворота, м; α: угол уклона площадки.
Расчетный момент на приводе
Расчет крутящего момента привода ОПУ должен явно показывать, на какой стороне передачи задан момент. Если Mсопр найден на стороне ОПУ или зубчатого венца, это еще не момент на валу двигателя.
где ηобщ: общий КПД механической цепи от двигателя до ОПУ.
где Mдв: требуемый момент на валу двигателя, Н·м; i: общее передаточное число от двигателя к ОПУ, обычно i = ωдв / ωОПУ; ηобщ: общий КПД передачи. Формула применима для принятой схемы, где редуктор увеличивает момент на выходе. При другой точке расчета момент пересчитывают по фактической кинематической схеме.
Если требуется момент не на валу двигателя, а на выходном валу редуктора или на приводной шестерне, передаточное число до этой точки не включают полностью. Поэтому в расчетной записке полезно подписывать сторону: «на стороне ОПУ», «на выходе редуктора», «на валу двигателя».
Kз выбирают по ответственности механизма, режиму работы, неопределенности исходных данных и требованиям безопасности. Для предварительных расчетов часто рассматривают диапазон 1,2–1,5, но он не является универсальной нормой.
Типовой порядок расчета
- Определить расчетный режим: рабочий поворот, пуск, торможение, удержание, аварийная остановка или нерабочее положение под ветром.
- Собрать массу, нагрузки, геометрию ОПУ, эксцентриситет, момент инерции, скорость и ускорение поворота.
- Рассчитать момент трения в ОПУ через расчетный радиус и приведенные коэффициенты.
- Добавить динамический момент для разгона и торможения.
- Учесть ветер, уклон и дополнительные сопротивления, если они существенны для механизма.
- Сложить составляющие в неблагоприятной комбинации нагрузок.
- Привести момент к нужной стороне передачи: ОПУ, выход редуктора, приводная шестерня или вал двигателя.
- Применить коэффициент запаса и выбрать ближайшее большее допустимое значение момента.
- Проверить двигатель, редуктор, тормоз, зубчатое зацепление и само ОПУ по выбранному режиму.
Условный мини-пример
Пример ниже показывает порядок подстановки, но не заменяет проектный расчет. Пусть для механизма поворота ОПУ приняты: Dср = 1,2 м, Fa = 240 000 Н, Fr = 15 000 Н, μa = μr = 0,008, J = 45 000 кг·м², ε = 0,05 рад/с², ветровой момент 5 700 Н·м, момент от уклона 6 800 Н·м, i = 120, ηобщ = 0,80, Kз = 1,3.
В этом примере момент на стороне ОПУ составляет около 16 кН·м, а расчетный момент на валу двигателя после учета редуктора составляет около 216 Н·м. Это разные величины, и их нельзя сравнивать без пересчета через передачу.
Особенности для разных механизмов
| Механизм | Что обычно определяет расчет | На что обратить внимание |
|---|---|---|
| Автокран | Ветер, уклон, переменный вылет стрелы, положение груза | Неблагоприятные сочетания нагрузок и удержание в нерабочем положении |
| Экскаватор | Динамика, частые реверсы, загрязнение, ударные нагрузки | Ресурс ОПУ, зубчатого венца и редуктора при циклической работе |
| Ветрогенератор | Длительный режим, ветровые нагрузки, точность ориентации | Удержание при порывах и работа тормозной системы |
| Поворотный стол | Плавность хода, точность позиционирования, малые скорости | Люфт, нагрев привода, повторяемость и жесткость конструкции |
Типовые ошибки при расчете
- Смешивают момент на стороне ОПУ и момент на валу двигателя без учета передаточного числа.
- Используют диаметр как плечо силы и получают завышенный момент трения.
- Принимают справочный коэффициент трения как норматив для любого ОПУ.
- Считают только по массе и не учитывают момент инерции при разгоне.
- Игнорируют трение покоя, низкую температуру и загрязнение.
- Не проверяют зубчатый венец, приводную шестерню, тормоз и тепловой режим редуктора.
Проверки после предварительного расчета
Полученный расчетный момент не завершает проектирование. Он задает основу для выбора привода и проверки всей механической цепи.
- Пусковой момент должен покрывать трение покоя, низкотемпературный режим и повышенное сопротивление смазки.
- Тормоз должен выдерживать рабочее и аварийное торможение без превышения допустимых нагрузок.
- Для кранов и наружных установок отдельно проверяют удержание при ветре и нерабочем положении.
- Зубчатый венец и шестерню проверяют по контактной прочности, изгибу зуба, модулю, зазору и смазке.
- Редуктор проверяют по номинальному и пиковому моменту, передаточному числу, КПД и тепловому режиму.
- ОПУ проверяют по осевой, радиальной нагрузке, опрокидывающему моменту и ресурсу при расчетном спектре нагружения.
- Для электропривода дополнительно оценивают мощность электродвигателя, частоту пусков, перегрузочную способность и работу системы управления.
Ограничения упрощенной методики
Упрощенный расчет момента привода поворота ОПУ подходит для предварительной оценки и сравнения вариантов. Для ответственных механизмов нужен проектный расчет по документации производителя ОПУ, редуктора и двигателя, отраслевым нормам, фактическим циклам нагружения и расчетной модели конкретной машины.
Особую осторожность требуют ударные нагрузки, работа при низких температурах, загрязнение, изношенные дорожки качения, неполные данные о центре масс, сложный ветровой профиль, высокие требования к безопасности и точному позиционированию. В таких случаях расчет крутящего момента привода уточняют моделированием, испытаниями или измерением фактического момента проворачивания.
