Расчет нагрузочной способности роликовых направляющих с учетом монтажного положения

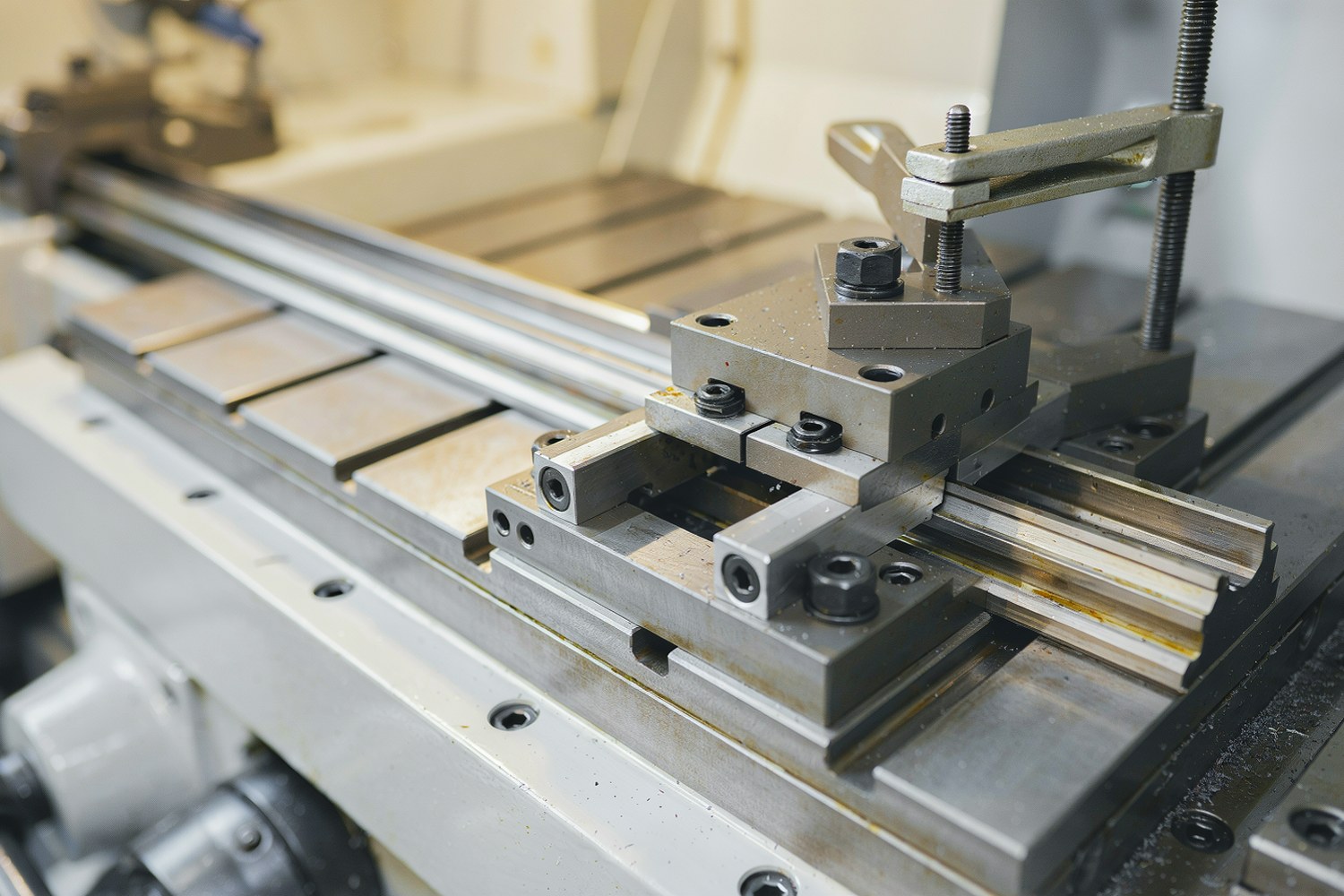

Промышленные роликовые линейные направляющие обеспечивают высокую жёсткость и грузоподъёмность за счёт линейного контакта роликов с дорожкой качения. Расчёт их несущей способности сложнее, чем у шариковых аналогов, а чувствительность к моментам и монтажным перекосам здесь играет ключевую роль. Методика опирается на стандарт ISO 14728-1 (Linear motion rolling bearings) и учитывает не только каталожные данные, но и реальные условия эксплуатации.

Ключевые параметры для расчёта:

Купить по теме

Belzona 1111, 1 кг
20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г
17 995 ₽ Без НДС
Loctite 243, 10 мл
1 450 ₽ Без НДС
Loctite 243, 1000 мл
23 500 ₽ Без НДС
Loctite 406, 50 г
2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл
5 950 ₽ Без НДС

C₀, статическая грузоподъёмность, предельная нагрузка в покое.
C, динамическая грузоподъёмность, база для расчёта ресурса (50 км).
P, эквивалентная динамическая нагрузка, учитывающая все виды сил и моментов.
f_m, коэффициент монтажного положения, корректирует ресурс при нестандартной установке.
f_d, коэффициент динамичности, учитывает скорость и ускорение.

Базовые параметры: C₀ и C

При подборе важно не перепутать два параметра, которые указывают каталоги производителей (HIWIN, THK, Bosch Rexroth, INA и др.):

Статическая грузоподъёмность (C₀)

Максимальная нагрузка, которую направляющая выдержит в покое. Если её превысить, в зоне контакта ролика и дорожки качения появляются пластические деформации, вмятины глубиной около 0,0001 диаметра ролика. Это ведёт к шуму, вибрации и потере точности. Критично для вертикального монтажа: здесь вес груза давит на направляющие постоянно, даже когда система не движется.

Динамическая грузоподъёмность (C)

Постоянная нагрузка, при которой группа идентичных направляющих достигает номинального ресурса. У роликовых направляющих базовый ресурс составляет 50 км пробега (у шариковых, 50–100 км). Параметр C служит основой для расчёта долговечности при движении.

Расчёт эквивалентной нагрузки (P)

На каретку действуют не только радиальные силы, но и осевые нагрузки, а также моменты от эксцентриситета груза или сил трения. Все это объединяется в одну формулу через эквивалентную динамическую нагрузку P.

Базовая формула:

P = X \cdot F_r + Y \cdot F_a + \frac{M}{l_m}

Где:

F_r, радиальная нагрузка (Н), перпендикулярная оси перемещения.
F_a, осевая нагрузка (Н), вдоль оси перемещения. У роликовых направляющих она обычно невелика, но её необходимо учитывать.
M, суммарный момент нагрузки (Н·м).
l_m, плечо момента, зависит от геометрии каретки и расстояния между направляющими.
X, Y, коэффициенты, зависящие от типа направляющей. Обычно X=1, Y=0,5–1,0; точные значения следует брать из каталога.

Нужно учитывать три компоненты момента относительно центра каретки:

M_x (Крен/Roll), вокруг оси перемещения. Вызывает неравномерное распределение нагрузки между боковыми направляющими.
M_y (Тангаж/Pitch), вокруг горизонтальной оси, перпендикулярной движению. Меняет нагрузку вверх-вниз.
M_z (Рыскание/Yaw), вокруг вертикальной оси. Возникает при боковых силах или неровностях поверхности.

Примечание: В стандартных расчётах момент часто упрощают, превращая его в дополнительную радиальную нагрузку на крайние ролики. Точное распределение зависит от конструкции каретки (двухрядные, четырёхрядные ролики). При моментной нагрузке всегда проверяйте ролик с максимальной нагрузкой.

Проверка на статическую прочность

Для вертикальных осей и систем с большими эксцентриситетами критически важно проверить статическую прочность. Если превысить допустимую нагрузку, направляющая выйдет из строя даже без движения.

S_f = \frac{C_0}{P_0} \geq S_{f(min)}

Где P₀, статическая эквивалентная нагрузка, S_f, коэффициент запаса. Рекомендуемые значения S_f:

Плавное движение без ударов: 1,0 – 1,5
Умеренные удары и вибрации: 1,5 – 3,0
Сильные удары и вибрации: 3,0 – 5,0

Влияние монтажного положения (коэффициент f_m)

Значения C и C₀ в каталогах даны для горизонтального монтажа, когда нагрузка действует перпендикулярно оси рельса. При другом расположении нагрузка распределяется неравномерно, и фактическая грузоподъёмность падает. Вводится поправочный коэффициент f_m.

Монтажное положение	Описание	Коэффициент f_m (Динамическая)	Коэффициент f_m (Статическая)
Горизонтальное (стандарт)	Рельс горизонтально, нагрузка сверху (вниз)	1,0	1,0
Перевернутое (потолочное)	Рельс горизонтально, нагрузка снизу (вверх)	0,80 – 0,85	0,85 – 0,90
Вертикальное (нагрузка вдоль рельса)	Рельс вертикально, нагрузка действует вдоль оси (подъём/спуск)	0,65 – 0,70	0,70 – 0,75
Боковое (нагрузка сбоку)	Рельс вертикально, нагрузка действует перпендикулярно оси (горизонтально)	0,75 – 0,80	0,80 – 0,85
Наклонное (45°)	Смешанное положение	0,85 – 0,90	0,90 – 0,95

Значения усреднённые для типичных промышленных роликовых направляющих. Точные коэффициенты есть в технической документации конкретного производителя (HIWIN, THK, Bosch Rexroth).

Учёт динамических факторов (коэффициент f_d)

Режим движения, скорость и ускорение влияют на ударные нагрузки и износ. Применяют коэффициент динамичности f_d: его умножают на расчётную нагрузку P, получая эквивалентную нагрузку P_d.

P_d = P \cdot f_d

Режим движения	Скорость (v), м/с	Ускорение (a), м/с²	Коэффициент f_d
Плавный ход	v ≤ 0,5	a ≤ 1,0	1,0
Умеренный	0,5 < v ≤ 1,5	1,0 < a ≤ 3,0	1,2 – 1,5
Высокоскоростной	v > 1,5	a > 3,0	1,5 – 2,0

Расчёт ресурса: пробег (L) и время (L_h)

Формула для номинального ресурса L (километры) у роликовых направляющих использует показатель степени 10/3 (≈ 3,33), что связано с линейным характером контакта:

L = \left( \frac{C_{fact}}{P_d} \right)^{\frac{10}{3}} \cdot 50

Где C_fact, фактическая динамическая грузоподъёмность с учётом монтажа:

C_{fact} = C \cdot f_m

Для станков и робототехники удобнее оперировать ресурсом в часах L_h. Перевод из километров в часы:

L_h = \frac{L \cdot 1000}{2 \cdot v \cdot L_s}

Где:

L, ресурс в км.
v, средняя скорость (м/с).
L_s, ход каретки за один цикл (м).
2, коэффициент для двойного хода (туда-обратно).

Если в системе несколько кареток (n₁) и несколько направляющих (n₂), то общий пробег делится на количество рабочих элементов, что пропорционально увеличивает время работы:

L_h = \frac{L \cdot 1000}{2 \cdot v \cdot L_s} \cdot n_1 \cdot n_2

Практический пример расчёта

Задача: Рассчитать ресурс роликовой направляющей при вертикальном монтаже с учётом моментной нагрузки.

Исходные данные:

Тип направляющей: роликовая, ширина 45 мм.
Каталожная динамическая грузоподъёмность (C): 62,5 кН (62 500 Н).
Каталожная статическая грузоподъёмность (C₀): 110 кН.
Монтажное положение: вертикальное, нагрузка вдоль оси (подъём груза). f_m = 0,70.
Радиальная нагрузка (вес груза + каретки): F_r = 12 кН.
Момент тангажа (из-за эксцентриситета): M_y = 850 Н·м.
Плечо момента (от центра каретки до центра тяжести): l_m = 0,4 м.
Скорость: v = 1,0 м/с. f_d = 1,3 (умеренный режим).

Шаг 1: Проверка статической прочности

Статическая эквивалентная нагрузка P₀ складывается из радиальной нагрузки и момента, преобразованного в силу. При вертикальном монтаже момент M_y создаёт дополнительную нагрузку на одну сторону каретки. Упрощённо: P₀ ≈ F_r + M_y/l_m = 12 000 + 850/0,4 = 12 000 + 2125 = 14 125 Н = 14,1 кН.
Запас прочности: S_f = 110 / 14,1 ≈ 7,8. Статически система безопасна с большим запасом.

Шаг 2: Расчёт эквивалентной нагрузки P

Момент в силу: F_m = M / l_m = 850 / 0,4 = 2125 Н = 2,125 кН.
Коэффициенты X=1,0, Y=0,5 (типичные для роликовых направляющих с учётом направления момента).
P = 1,0 · 12 + 0,5 · 0 (осевая нагрузка мала) + 2,125 = 14,125 кН.

Шаг 3: Учёт динамичности

P_d = 14,125 · 1,3 = 18,36 кН.

Шаг 4: Фактическая грузоподъёмность

C_fact = 62,5 · 0,70 = 43,75 кН.

Шаг 5: Ресурс L (км)

L = (43,75 / 18,36)^3,33 · 50 ≈ 2,38^3,33 · 50 ≈ 14,6 · 50 ≈ 730 км.

При горизонтальном монтаже (f_m=1,0) ресурс был бы более 2000 км. Разница обусловлена монтажным положением.

Типичные ошибки монтажа и их влияние

Расчёт не компенсирует ошибки монтажа. Даже точная формула не спасёт от раннего выхода из строя, если нарушены требования к точности установки. Вот что чаще всего снижает фактическую грузоподъёмность:

Перекосы рельсов

Нарушение параллельности или горизонтальности ведёт к неравномерному распределению нагрузки между каретками и роликами. Перекос всего 0,1 мм/м может снизить ресурс на 20–30%. У направляющих высокой точности (HLN, HLS) допуски ещё строже.

Биения и шероховатость

Неровности монтажной поверхности вызывают ударные нагрузки при проходе каретки. Это приводит к микровыкрашиваниям в дорожках качения; для роликового контакта это особенно опасно.

Нарушение зазоров

Слишком жёсткая фиксация (перетяжка болтов) или отсутствие компенсации тепловых расширений может вызвать заклинивание или ускоренный износ. Используйте овальные отверстия для крепления.

Примечание: Для критических применений (медицинское оборудование, прецизионные станки) закладывайте запас прочности 1,5–2,0 к расчётному значению L_h. Учитывайте температуру и тип смазки. При температуре выше 80 °C нагрузочную способность нужно снижать (коэффициент 0,8–0,9). Для высокотемпературных режимов подходят синтетические смазки.

Сравнение типов роликовых направляющих

Методология расчёта общая, но конструкция элементов качения влияет на чувствительность к моментам и точность формул.

Тип роликов	Особенности	Восприятие моментов	Показатель степени ресурса
Цилиндрические	Высокая радиальная нагрузка, простая конструкция	Слабое (нужна парная установка)	10/3 (3,33)
Игольчатые	Малый диаметр, высокая грузоподъёмность в ограниченном пространстве	Среднее	10/3 (3,33)
Перекрёстные (Crossed Roller)	Ролики под 90°, высокая жёсткость	Отличное (воспринимают все типы моментов)	10/3 (3,33)

Учёт монтажного положения, динамических факторов и моментной нагрузки позволяет корректно оценить срок службы линейных направляющих и избежать досрочного выхода из строя. Точные значения коэффициентов X, Y и l_m ищите в официальных каталогах производителей для нужных моделей.
