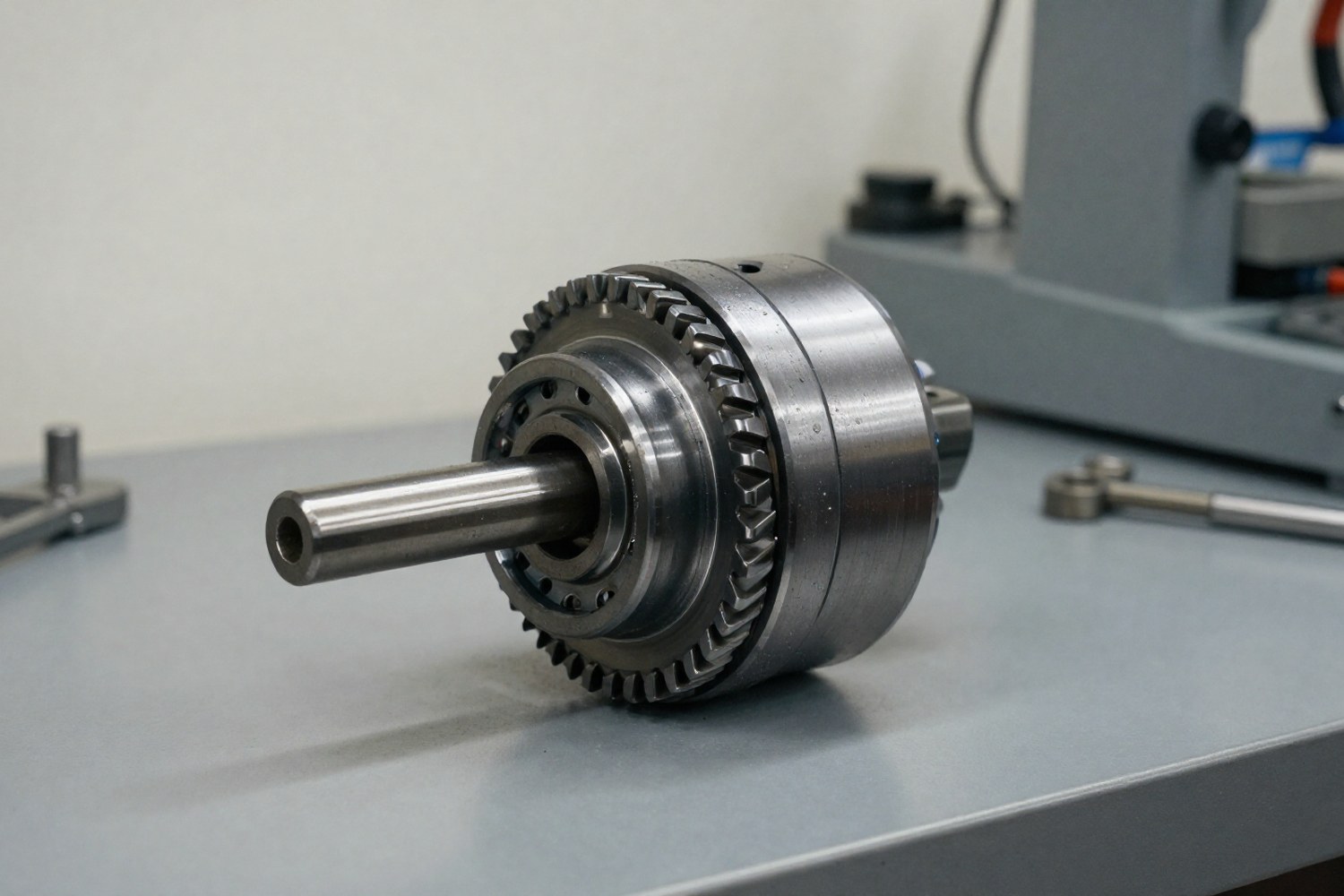

Обгонная муфта (муфта свободного хода) передает крутящий момент только в одном направлении, блокируя вращение в обратном. В приводах с электродвигателями она защищает редуктор от реверса (например, при обрыве ленты конвейера) и гасит удары при пуске. Неправильный расчет приводит либо к поломке муфты, либо к неоправданному увеличению габаритов и стоимости узла. Расчет опирается на общепринятые инженерные практики (DIN/ISO) и включает проверку на прочность, инерцию и тепловой баланс.
1. Классификация и принцип действия обгонных муфт
Тип муфты выбирают по скорости, крутящему моменту и типу нагрузок. Основные варианты:
| Тип муфты | Принцип действия | Скорость (об/мин) | Особенности |
|---|---|---|---|
| Рольцевая | Ролики заклинивают в сужающемся зазоре между звездочкой и обоймой | до 6 000 | Высокая мощность, компактность, боится загрязнений |
| Клиновая | Клинья вращаются с валом, блокируя его при реверсе | до 4 000 | Малый износ, долгий срок службы, требовательна к смазке |
| Храповая | Собачка заходит за зубья храповика | до 1 500 | Простая, шумная, крупная, есть люфт (backlash) |
| Спрагами | Кулачковые блокираторы (спраги) | до 5 000 | Стойкость к ударам, высокая надёжность |
2. Исходные данные для расчета
Чтобы подобрать муфту, нужны такие параметры:
- Электродвигатель: мощность $P$ (кВт), номинальная скорость $n_{ном}$ (об/мин), момент инерции ротора $J_{дв}$ (кг·м²), пусковой момент $M_{пуск}$.
- Привод: передаточное число редуктора $i$, момент инерции нагрузки $J_{нагр}$ (кг·м²), характер нагрузки (равномерная, пульсирующая, ударная).
- Условия: температура окружающей среды, режим работы (S1, S3, S4 и т.д.), частота включений.
3. Методика расчета крутящего момента
Главный критерий — расчетный момент $M_{расч}$. Он должен быть меньше номинального момента муфты $M_{ном.муфты}$.
где $P$ — мощность двигателя, $n_{ном}$ — частота вращения.
Расчетный момент берется с учетом коэффициентов запаса и динамики:
Коэффициенты
| Характер нагрузки | Коэф. запаса (Kз) | Коэф. динамичности (Kд) |
|---|---|---|
| Равномерная (вентиляторы, центрифуги) | 1.0 – 1.5 | 1.0 – 1.5 |
| Пульсирующая (шнеки, смесители) | 1.5 – 2.0 | 1.5 – 2.0 |
| Ударная (дробилки, прессы, подъемники) | 2.0 – 3.0+ | 2.0 – 3.0+ |
4. Проверка по инерции и скорости срабатывания
При резкой смене направления или блокировке в системе возникают динамические нагрузки, зависящие от инерции. Нужно найти приведенный момент инерции к валу двигателя:
где $\eta$ — КПД редуктора (если муфта до редуктора). Если муфта после редуктора, формула проще: $J_{прив} = J_{дв} \cdot i^2 + J_{нагр}$.
Время срабатывания муфты (момент заклинивания роликов) при резкой остановке ведомого вала:
где $\omega = \frac{2 \cdot \pi \cdot n}{60}$ — угловая скорость (рад/с). Это время должно быть малым, чтобы элементы привода не разбились от кинетической энергии.
5. Тепловой расчет и проверка на нагрев
Перегрев — главная причина выхода обгонных муфт из строя. При проскальзывании (когда ведомый вал крутится быстрее ведущего или в обратную сторону) выделяется тепло. Если муфта не рассчитана на отвод этой энергии, ролики или клинья плавятся, и муфта перестает держать.
Мощность тепловыделения $Q$ (кВт) при проскальзывании:
где $M_{проск}$ — момент проскальзывания (обычно $0.1 \cdot M_{ном.муфты}$ или из каталога), $n_{вх}$ — скорость ведущего вала, $n_{вых}$ — ведомого. Важно: Разность скоростей должна быть положительной; если муфта заблокирована, $Q=0$.
Условие: $Q_{расч} \le Q_{доп}$.
Ресурс L10 для рольцевых муфт
Долговечность рольцевых муфт часто оценивают ресурсом $L_{10}$, числом циклов блокировки, при котором 90% муфт этого типа не выйдут из строя. Ресурс зависит от числа циклов в час и нагрузки. При высоких скоростях и частых срабатываниях важен износ роликов и обойм (выкрашивание).
Встроенное охлаждение
Муфты с масляной ванной или вентилятором на валу. Рассеивают много тепла. Требуют обслуживания (долив масла, контроль уровня).
Естественное охлаждение
Подходит для редких срабатываний или малой мощности проскальзывания. Корпус работает как радиатор. Зависит от температуры в помещении.
6. Пример расчета
Задача: Подобрать обгонную муфту для привода ленточного конвейера.
Дано:
- Двигатель: $P = 30$ кВт, $n = 1470$ об/мин, $J_{дв} = 0.15$ кг·м²
- Редуктор: $i = 4.0$, КПД $\eta = 0.97$
- Нагрузка: $J_{нагр} = 12$ кг·м²
- Характер нагрузки: умеренно-ударная (заполнение конвейера кусковым материалом)
- Режим работы: частые пуски, вероятность обратного хода ленты.
Шаг 1. Номинальный момент двигателя
Шаг 2. Расчетный момент
Для ударной нагрузки берем $K_з = 2.0$, $K_д = 2.0$.
Выбираем муфту с $M_{ном.муфты} \ge 780$ Н·м. Например, модель на $M_{ном} = 1000$ Н·м.
Шаг 3. Приведенный момент инерции
Шаг 4. Проверка на нагрев
Предположим, при обратном ходе скорость $n_{вых} = 200$ об/мин, а двигатель стоит ($n_{вх} = 0$). Момент проскальзывания для выбранной муфты $M_{проск} = 0.1 \cdot 1000 = 100$ Н·м.
Нужно убедиться, что выбранная модель тянет рассеивание 2.1 кВт. Если нет, берите муфту с масляным охлаждением или типоразмером выше.
7. Монтаж, обслуживание и диагностика
Чтобы муфта служила долго, соблюдайте простые правила:
- Зазоры: При монтаже проверяйте соосность валов. Перекосы портят ролики/клинья. Допустимый перекос обычно не более 0.05 мм (уточняйте у производителя).
- Смазка: Используйте только рекомендованные смазки. Смена вязкости от температуры сразу бьет по моменту блокировки.
- Диагностика: Проверяйте температуру корпуса при работе. Аномальный нагрев — признак перегрузки или поломки.
- Защита: В пыли или влаге ставьте защитные чехлы или берите герметичные муфты.
Итого: Подбор начинается с расчета момента $M_{расч}$ с коэффициентами запаса. Затем проверка по инерции для динамики и тепловой расчет, чтобы не допустить перегрева. Выбор типа (рольцевая, клиновая, храповая) зависит от скорости и шума. Для рольцевых муфт важен ресурс L10.
