Методика расчета централизованной смазки ОПУ: какие исходные данные собрать, как разделить зоны подачи, определить объем смазки, давление, трубопроводы, дозаторы и контроль работоспособности.
Коротко главное
- Расчет начинают с паспорта ОПУ, условий работы, температуры, загрязненности, режима вращения и доступности обслуживания.
- Дорожки качения и зубчатый венец считают отдельно. Для них могут потребоваться разные контуры, смазочные материалы и интервалы подачи.
- Давление насоса подбирают по требуемому давлению в точке смазки, потерям в магистралях, дозаторах и выходных линиях.
- Ориентировочные таблицы и формулы используют только вместе с паспортами ОПУ, насоса, дозаторов и смазочного материала.

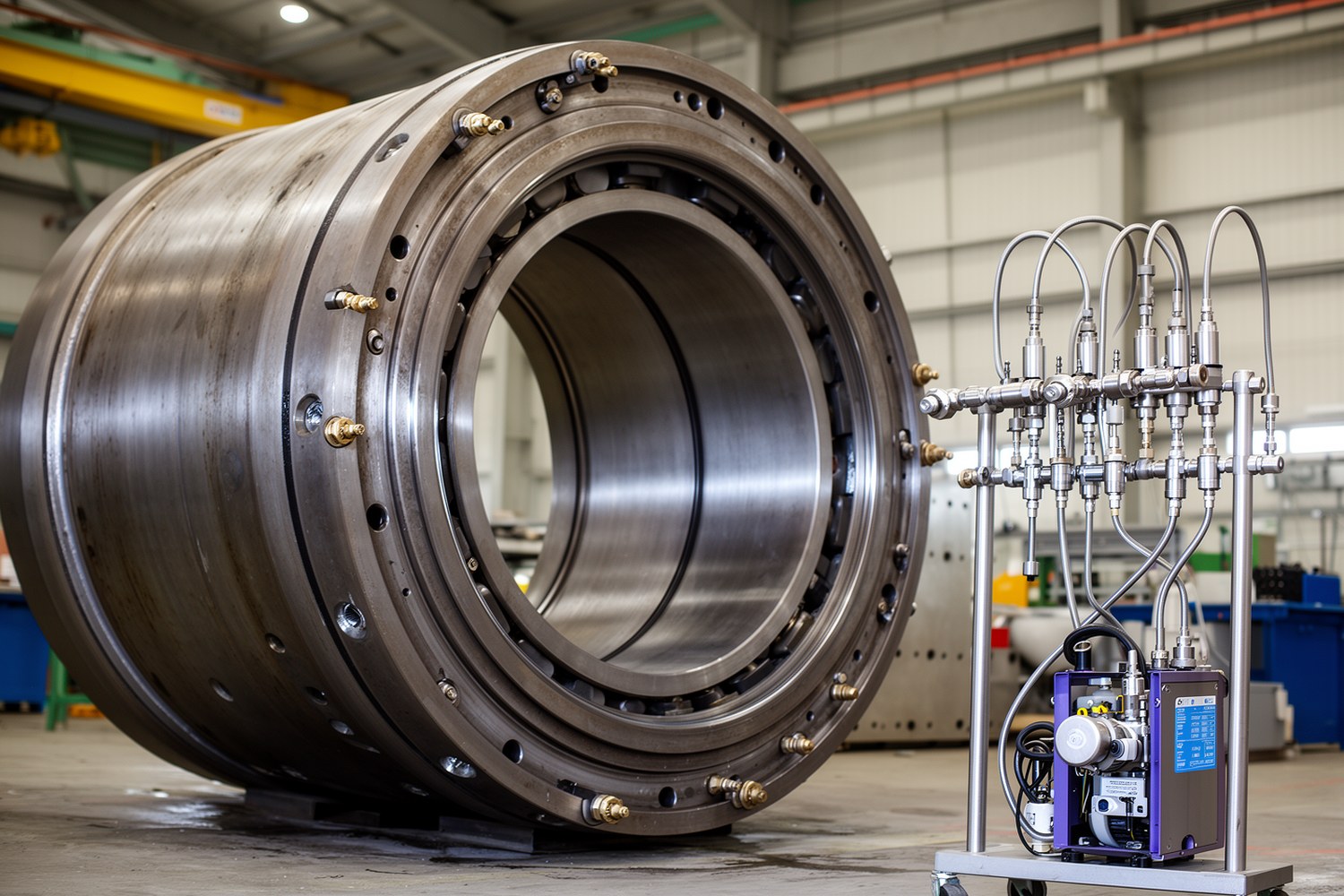

Расчет системы распределенной смазки для крупногабаритного опорно-поворотного устройства (ОПУ) нужен для выбора объема подачи, количества точек, давления насоса, параметров линий, дозаторов и средств контроля. Материал можно использовать как инженерную методику предварительной проверки, но он не заменяет документацию производителя ОПУ, смазочной системы и смазочного материала.
Краткий алгоритм расчета
- Собрать исходные данные по ОПУ, режиму работы, среде и смазке.
- Разделить зоны смазки: дорожки качения и зубчатый венец.
- Выбрать схему: однолинейную, прогрессивную, двухлинейную или многоконтурную.
- Определить объем смазки на цикл и объем на одну точку.
- Назначить количество и расположение точек смазки.
- Рассчитать минимальное давление насоса с учетом потерь.
- Подобрать внутренние диаметры линий, дозаторы, насос и контроль.
- Сверить расчет с паспортами компонентов и проверить фактическую подачу после монтажа.
Исходные данные
Для расчета централизованной смазки ОПУ собирают не только диаметр узла, но и эксплуатационные ограничения. Без этих данных расчет давления и расхода получится слишком условным.
- тип ОПУ: шариковое, роликовое, комбинированное, одно-, двух- или трехрядное;
- средний диаметр дорожки качения, ширина рабочей зоны, количество штатных каналов;
- смазываемая зона: дорожки качения, зубчатый венец или оба узла отдельными контурами;
- режим вращения: непрерывный, периодический, малые углы поворота, неполный рабочий цикл;
- нагрузки: ударные, вибрационные, длительные статические, переменные;
- температура, сезонность, запыленность, влажность, риск попадания абразива;
- смазка: класс NLGI, базовое масло, присадки, прокачиваемость, совместимость с уплотнениями;
- монтаж: длина трасс, радиусы гиба, доступ к дозаторам, место для резервуара и фильтра.
Дорожки качения и зубчатый венец
Дорожки качения и зубчатый венец ОПУ нельзя автоматически считать одной расчетной зоной. Дорожки обычно смазываются через внутренние каналы, а венец работает как открытое или полуоткрытое зубчатое зацепление. Для венца часто требуются более адгезионные материалы и другой способ нанесения.
Если система централизованной смазки ОПУ обслуживает обе зоны, их лучше проектировать как отдельные контуры: с разными дозами, интервалами, точками контроля и требованиями к смазке.
Выбор схемы распределенной смазки
| Тип системы | Где применяют | Преимущества | Ограничения |
|---|---|---|---|
| Однолинейная | Небольшое число точек, короткие линии, умеренные условия | Простая компоновка | Ограниченный контроль отдельных точек |
| Прогрессивная система смазки ОПУ | Среднее и большое число точек, нужен контроль цикла | Последовательное срабатывание дозаторов, удобная диагностика | Засор одного канала может остановить последующую подачу |
| Двухлинейная система смазки | Большие ОПУ, длинные магистрали, низкие температуры, тяжелые условия | Работа при высоком давлении и протяженных трассах | Сложнее настройка и больше компонентов |
| Многоконтурная | Разные зоны смазки, крупные машины, разные режимы работы | Раздельная настройка дорожек качения и венца | Выше требования к контролю и обслуживанию |
Расчет объема смазки на цикл
Объем смазки на цикл задают по документации производителя ОПУ. Если паспортных данных пока нет, используют предварительную геометрическую оценку обновляемого слоя. Это не нормативная формула, а расчетное допущение для ранней стадии проектирования.
Vц = π · Dср · b · h · k / 1000
где Vц, см³, объем на цикл; Dср, мм, средний диаметр дорожки; b, мм, расчетная ширина зоны смазки; h, мм, условная толщина обновляемого слоя; k, коэффициент условий работы; деление на 1000 переводит мм³ в см³.
Для практической оценки может применяться удельная подача:
Vц = qD · Dм · kу · kр
где qD, см³/м, ориентировочная подача на метр среднего диаметра; Dм, м, средний диаметр ОПУ; kу, коэффициент условий эксплуатации; kр, коэффициент режима работы.
Объем на одну точку:
Vт = Vц / N
где Vт, см³, объем на одну точку за цикл; N, шт., количество точек смазки.
Количество и расположение точек смазки
Точки смазки распределяют по окружности с учетом штатных каналов ОПУ. Добавлять новые отверстия или менять схему подачи без согласования с конструкцией кольца нельзя.
N = ceil(π · Dм / sдоп)
где N, шт., количество точек; Dм, м, средний диаметр ОПУ; sдоп, м, допустимый шаг между точками; ceil, округление вверх.
Справочно: значения в таблице ниже являются ориентировочными. Их нельзя использовать вместо паспорта ОПУ и схемы смазочных каналов.
| Средний диаметр ОПУ | Шариковое ОПУ | Роликовое ОПУ | Комментарий |
|---|---|---|---|
| 1,0-1,5 м | 4-6 точек | 5-8 точек | Обычно короткие выходные линии |
| 1,5-2,0 м | 6-8 точек | 8-10 точек | Проверяют равномерность подачи |
| 2,0-3,0 м | 8-12 точек | 10-15 точек | Желателен контроль дозаторов |
| 3,0-4,0 м | 12-16 точек | 15-20 точек | Часто применяют прогрессивные блоки |
| 4,0-5,0 м | 16-20 точек | 20-25 точек | Нужно ограничивать длину выходных линий |
| Более 5,0 м | От 20 точек | От 25 точек | Предпочтительны несколько контуров или двухлинейная схема |
При неполном угле поворота смазка хуже перераспределяется по окружности. В таких случаях часто применяют более частую подачу меньшими порциями и корректируют расположение точек в зоне фактической работы.
Расчет давления и потерь в системе
Минимальное давление насоса должно покрывать давление в точке смазки, потери в системе, сопротивление дозаторов и выходных линий.
Pнас ≥ (Pт + ΔPмаг + ΔPдоз + ΔPвых) · kз
где Pнас, МПа, минимальное рабочее давление насоса; Pт, МПа, давление в точке смазки; ΔPмаг, МПа, потери в магистрали; ΔPдоз, МПа, потери на дозаторах; ΔPвых, МПа, потери в выходных линиях; kз, коэффициент запаса, обычно 1,1-1,3 для предварительной проверки.
Справочно: ориентировочные давления ниже не заменяют паспорт ОПУ, допустимое давление уплотнений, характеристики дозаторов и данные по смазке.
| Тип ОПУ | Ориентировочное давление в точке, МПа | Что проверить |
|---|---|---|
| Однорядное шариковое | 0,5-1,0 | Каналы подачи и допустимое давление уплотнений |
| Двухрядное шариковое | 1,0-2,0 | Распределение по рядам |
| Роликовое | 2,0-3,5 | Прокачиваемость густой смазки |
| Комбинированное | 1,5-3,0 | Разные зоны нагружения |
| Трехрядное | 2,5-4,0 | Подачу по каждому ряду |
Для жидких масел и очень мягких смазок потери можно оценивать гидравлическими зависимостями. Для пластичных NLGI-смазок простая формула дает только ориентир: эффективная вязкость зависит от температуры, скорости сдвига, длины линии и истории деформации материала.
ΔP = 128 · μэф · L · Q / (π · dᵢ⁴) / 10⁶
где ΔP, МПа, ориентировочные потери; μэф, Па·с, эффективная динамическая вязкость; L, м, длина линии; Q, м³/с, расход; dᵢ, м, внутренний диаметр трубопровода.
Для NLGI 1-2, низких температур и длинных трасс расчет обязательно сверяют с данными производителя о прокачиваемости смазки или с результатами испытаний. Нельзя подбирать насос только по условной эффективной вязкости.
Подбор трубопроводов, дозаторов и насоса
Диаметр линии выбирают по расходу и допустимой скорости. После этого проверяют давление, температуру, механическую прочность и доступность обслуживания.
dᵢ = √(4 · Q / (π · v))
где dᵢ, м, расчетный внутренний диаметр; Q, м³/с, расход; v, м/с, скорость движения смазки. После расчета значение переводят в мм и округляют до стандартного внутреннего диаметра трубки.
Справочно: в таблице указаны ориентировочные внутренние диаметры линий. Наружный диаметр зависит от толщины стенки и стандарта трубки.
| Расход смазки | Магистральная линия, внутренний диаметр | Распределительная линия, внутренний диаметр | Выходная линия, внутренний диаметр |
|---|---|---|---|
| До 50 см³/мин | 6 мм | 4-6 мм | 4 мм |
| 50-100 см³/мин | 8 мм | 6 мм | 4-6 мм |
| 100-200 см³/мин | 10 мм | 6-8 мм | 6 мм |
| 200-500 см³/мин | 12 мм | 8-10 мм | 6-8 мм |
| Более 500 см³/мин | 16 мм и более | 10-12 мм | По расчету и паспорту дозатора |
Насос проверяют по рабочему давлению, производительности, объему резервуара, допустимой консистенции смазки, цикличности и пуску при минимальной температуре. Дозаторы смазки ОПУ проверяют по объему на ход, числу выходов, давлению срабатывания, загрязненности среды и возможности контроля цикла.
Узел распределения смазки

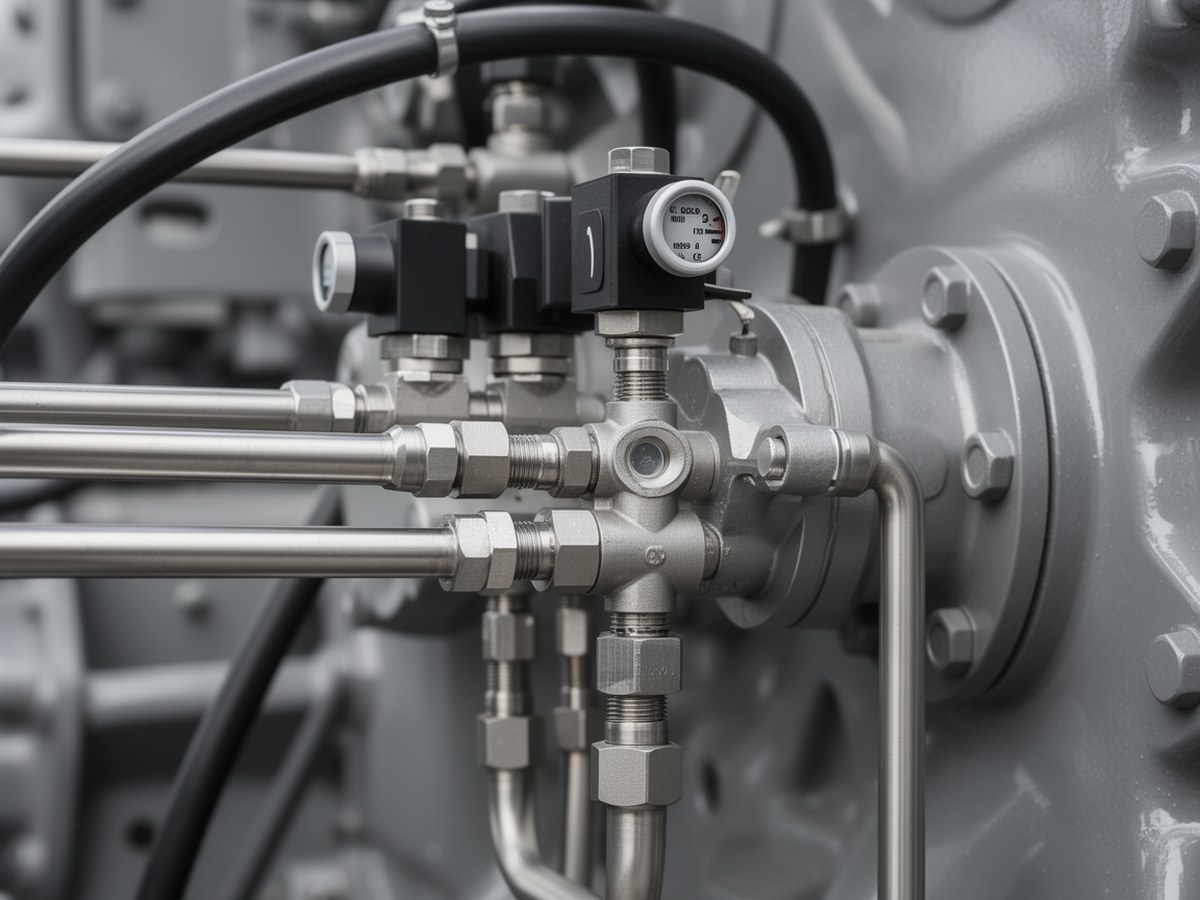

Изображение уместно рядом с разделом о дозаторах, линиях подачи и контроле давления.
Выбор смазочного материала
| Параметр | Что учитывать | Влияние на расчет |
|---|---|---|
| Класс NLGI | Консистенция и прокачиваемость | Чем выше класс, тем выше риск больших потерь давления |
| Базовое масло | Минеральное, синтетическое, полусинтетическое | Определяет поведение при низкой и высокой температуре |
| EP-присадки | Высокие контактные нагрузки | Важны для дорожек качения и зубчатых зацеплений |
| Водостойкость | Осадки, мойка, влажная среда | Снижает риск вымывания и коррозии |
| Совместимость | Загуститель, уплотнения, ранее применявшаяся смазка | Несовместимые смазки могут разжижаться или уплотняться |
| Загрязненность среды | Пыль, песок, абразив | Требует фильтрации и более частого обновления |
Смазка зубчатого венца ОПУ может отличаться от смазки дорожек качения. Перед заменой материала проверяют совместимость загустителей, базового масла, присадок и уплотнений.
Пример расчета
Принятые допущения
- роликовое двухрядное ОПУ;
- средний диаметр Dм = 4,2 м;
- тяжелые условия: запыленность, ударные нагрузки;
- температура от -20 до +40 °C;
- рассчитывается только контур дорожек качения, зубчатый венец не включен;
- подача выполняется каждые 8 часов при круглосуточной работе.
Расчет
1. Объем на цикл принимаем через удельную подачу: qD = 2,0 см³/м, kу = 1,3, kр = 1,0.
Vц = 2,0 · 4,2 · 1,3 · 1,0 = 10,92 см³
Округляем до 11 см³ на цикл.
2. Количество точек при допустимом шаге sдоп = 0,6 м:
N = ceil(π · 4,2 / 0,6) = ceil(21,99) = 22 точки
Объем на одну точку:
Vт = 11 / 22 = 0,50 см³
3. Давление: Pт = 3,0 МПа, ΔPмаг = 0,8 МПа, ΔPдоз = 1,5 МПа, ΔPвых = 0,5 МПа, kз = 1,2.
Pнас ≥ (3,0 + 0,8 + 1,5 + 0,5) · 1,2 = 6,96 МПа
Предварительно выбирают насос с рабочим давлением не ниже 7 МПа, затем проверяют запас по зимней прокачиваемости и допустимому давлению компонентов.
4. Годовой расход при 3 циклах в сутки:
Gгод = Vц · n · T · kп / 1000
где Gгод, л/год; Vц, см³/цикл; n, циклов/сутки; T, суток/год; kп, коэффициент потерь и обслуживания.
Gгод = 11 · 3 · 365 · 1,15 / 1000 = 13,85 л/год
Что проверить по паспортам
- допустимый объем подачи и интервал смазки для конкретного ОПУ;
- допустимое давление в каналах и уплотнениях;
- объем на ход и давление срабатывания дозаторов;
- прокачиваемость выбранной смазки при -20 °C;
- фактическую подачу на крайних точках после монтажа.
Контроль работоспособности системы
Для крупногабаритного ОПУ недостаточно контролировать только включение насоса. Система должна показывать, что смазка дошла до расчетных зон и что сопротивление линий не вышло за допустимые пределы.
- датчик давления на выходе насоса и контроль давления в магистрали;
- датчик минимального уровня смазки в резервуаре;
- датчики или индикаторы цикла прогрессивных дозаторов;
- аварийный сигнал по превышению давления;
- аварийный сигнал по отсутствию цикла или неполному срабатыванию блока;
- фильтрация при заправке резервуара;
- проверка фактической подачи на выбранных контрольных точках;
- осмотр утечек, перегибов трубок, повреждений фитингов и загрязнения выходов.
Типовые ошибки проектирования и эксплуатации
| Ошибка или признак | Возможная причина | Что проверить |
|---|---|---|
| Смазка не поступает в точки | Засор линии, воздух, отказ насоса, пустой резервуар | Уровень, фильтр, прокачку, давление, целостность магистрали |
| Давление быстро растет | Засор дозатора, слишком вязкая смазка, пережатая трубка | Класс NLGI, температуру, радиусы гиба, чистоту дозатора |
| Неравномерная подача | Разные длины выходных линий, неверные дозаторы, утечки | Объемы дозаторов, длины трасс, герметичность фитингов |
| Система не работает на холоде | Не учтена низкотемпературная прокачиваемость | Смазку, диаметр линий, пусковое давление, длину магистралей |
| Износ сохраняется | Недостаточный объем, неверная смазка, не обслуживается венец | Регламент, совместимость смазки, точки подачи, отдельный контур венца |
Частые проектные ошибки: слишком длинные выходные линии малого диаметра, отсутствие контроля давления, отсутствие фильтрации, недоступные дозаторы, одинаковая дозировка для зон с разной нагрузкой, смешивание расчета дорожек качения и зубчатого венца.
Проверка результата
Итоговый расчет должен подтверждать четыре условия: каждая точка получает требуемый объем, насос развивает давление с достаточным запасом, трубопроводы не создают чрезмерных потерь, а контроль обнаруживает отказ до повреждения ОПУ.
После монтажа систему прокачивают, удаляют воздух, проверяют фактическое давление, срабатывание дозаторов и появление свежей смазки в расчетных зонах. Все отклонения фиксируют и корректируют до ввода оборудования в постоянную эксплуатацию.
