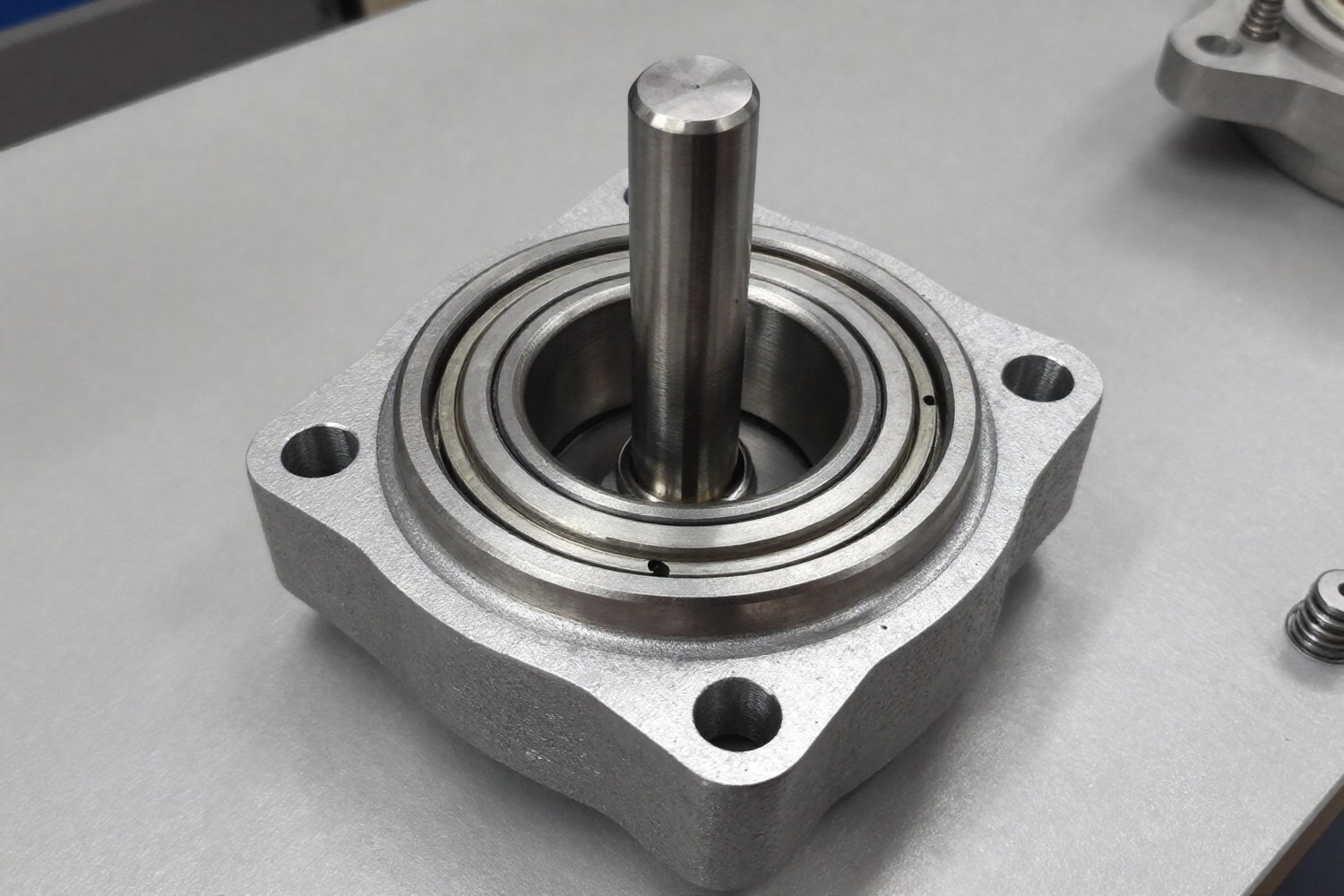

Горнодобывающая промышленность предъявляет экстремальные требования к механическому оборудованию. Подшипниковые узлы работают в условиях высокой запылённости, воздействия влаги, химических реагентов и ударных нагрузок. Стандартные закрытые подшипники в таких условиях быстро выходят из строя из-за проникновения абразивных частиц и вымывания смазки.
Разъёмные корпуса подшипников представляют собой инженерное решение, состоящее из основания и крышки. Эта конструкция позволяет устанавливать, снимать и обслуживать подшипниковый узел без полного демонтажа вала и сопряжённых механизмов. В условиях непрерывного производства горнодобывающих предприятий это сокращает время простоя и снижает затраты на техническое обслуживание.
Ключевые принципы выбора разъёмных корпусов для агрессивных сред:
- Конструкция: выбор типа корпуса (SNL для конвейеров, SAF для дробилок) зависит от типа монтажа и нагрузки.
- Материал: серый чугун (GG25) для гашения вибраций, чугун с шаровидным графитом (GGG40) для прочности, сталь для высоких нагрузок.
- Уплотнение: Taconite и V-Ring эффективнее манжетных уплотнений в условиях сильной запылённости.
- Точность: использование подшипников класса P6 и выше для компенсации перекосов и высоких нагрузок.
Классификация разъёмных корпусов для горнодобывающей отрасли
Разъёмные корпуса классифицируются по конструктивному исполнению, типу монтажа и области применения. В горнодобывающей промышленности наиболее распространены следующие серии, определяемые стандартами ISO 15236 и ISO 15237:
| Тип корпуса | Конструкция | Типичное применение в горнодобыче |
|---|---|---|
| SN / SNL | Стоячий корпус. SNL имеет защитную гильзу на валу (материал зависит от среды: оцинкованная сталь, полимер или латунь для коррозии) для защиты вала и упрощения монтажа. | Конвейерные системы, вентиляторы, насосы. Наиболее универсальный тип. |
| SNF | Фланцевый корпус. Крепление осуществляется к вертикальной или наклонной поверхности. | Оборудование с ограниченным пространством для монтажа, шахтные вентиляторы. |
| SAF | Стоячий корпус с потайными болтами. Крышка крепится снизу, что защищает её от попадания пыли и грязи. | Дробильное оборудование, грохоты, тяжёлые конвейеры. Облегчает обслуживание в запылённых условиях. |
| SDAF | Усиленная версия SAF. Увеличенная толщина стенок, улучшенная система смазки. | Экстремально тяжёлые условия: первичные дробилки, участки с высокими ударными нагрузками. |
Серии SNL и SAF часто используются как эталонные конструктивные решения. Например, корпус типа SNL (стандарт ISO 15236) обеспечивает базовую защиту и простоту монтажа, тогда как SAF (ISO 15237) оптимизирован для условий, где доступ к узлу ограничен, а запылённость высока. Выбор между ними определяется не брендом производителя, а геометрией узла и условиями обслуживания.
Материалы корпусов: чугун против стали
Материал корпуса влияет не только на коррозионную стойкость, но и на способность гасить вибрации, что критично для оборудования с ударными нагрузками, таких как дробилки.
Серый чугун (GG25 / EN-GJL-250)
Преимущества: Высокая способность к гашению вибраций благодаря структуре с пластинчатым графитом. Низкая стоимость. Хорошая обрабатываемость.
Недостатки: Низкая ударная вязкость. Подвержен коррозии без защитных покрытий (цинкование, эпоксидные смолы).
Применение: Конвейеры, вентиляторы, насосы с умеренными нагрузками.
Чугун с шаровидным графитом (GGG40 / EN-GJS-400)
Преимущества: Высокая прочность и ударная вязкость. Лучшая коррозионная стойкость по сравнению с серым чугуном. Способность выдерживать более высокие нагрузки.
Недостатки: Более высокая стоимость. Меньшая способность гасить вибрации по сравнению с GG25.
Применение: Дробильное оборудование, грохоты, участки с высокими динамическими нагрузками.
Конструкционная сталь (C45 / 4140)
Преимущества: Максимальная прочность и ударная вязкость. Возможность изготовления корпусов больших размеров.
Недостатки: Высокая стоимость. Требует антикоррозионных покрытий. Плохо гасит вибрации.
Применение: Тяжёлые дробилки, участки с экстремальными ударными нагрузками.
При выборе материала необходимо учитывать баланс между прочностью и виброгашением. Для дробилок, где преобладают ударные нагрузки, чугун с шаровидным графитом (GGG40) или сталь предпочтительнее серого чугуна, несмотря на меньшее гашение вибраций, так как прочность становится определяющим фактором.
Системы уплотнений: защита от агрессивных сред
Основная задача уплотнений — предотвращение проникновения абразивных частиц и влаги внутрь подшипникового узла, а также удержание смазки. В агрессивных условиях стандартные манжетные уплотнения часто оказываются неэффективными.
Лабиринтные уплотнения
Неконтактные уплотнения, создающие сложное препятствие для частиц за счёт множества изгибов пути. Эффективны при высоких скоростях вращения, так как не создают трения. Важно: они требуют активного отвода тепла и регулярной подачи смазки под давлением для создания избыточного давления внутри корпуса, вытесняющего загрязнения. Без этого возможен перегрев.
Манжетные уплотнения
Контактные уплотнения из нитрильной резины (NBR) или фторэластомеров (FKM). Обеспечивают высокую степень защиты от влаги и пыли при низких и средних скоростях. При высоких скоростях или наличии крупной абразивной пыли быстро изнашиваются, что приводит к фреттинг-коррозии вала и вымыванию смазки.
V-Ring уплотнения
Эластомерные кольца в форме буквы V, устанавливаемые на вал. Работают за счёт центробежных сил: при вращении вала кольцо деформируется и прижимается к торцевой поверхности корпуса, создавая барьер. Эффективны при средних скоростях и запылённости. Не требуют смазки, но чувствительны к высоким температурам.
Taconite уплотнения
Специализированная система для экстремально запылённых условий. Состоит из нескольких элементов: внешнего лабиринта, внутреннего контактного уплотнения и промежуточного элемента, улавливающего частицы. Частицы пыли, проникающие через внешний лабиринт, задерживаются промежуточным элементом и не достигают подшипника. Ресурс таких уплотнений значительно выше, чем у стандартных манжет, особенно при работе с крупной абразивной пылью (уголь, руда).
| Тип уплотнения | Скорость вращения | Защита от пыли | Защита от влаги | Ресурс (при стандартных условиях) |
|---|---|---|---|---|
| Манжетное (NBR) | Низкая/Средняя | Средняя | Высокая | Базовый |
| Лабиринтное | Высокая | Высокая (при наличии смазки) | Высокая | Высокий |
| V-Ring | Средняя | Высокая | Средняя | Средний/Высокий |
| Taconite | Низкая/Средняя | Очень высокая | Высокая | Максимальный |
Влияние условий эксплуатации на выбор компонентов
Агрессивная среда влияет не только на корпус и уплотнения, но и на выбор самого подшипника. В условиях горнодобывающей промышленности критичны следующие параметры:
- Класс точности: Рекомендуется использовать подшипники класса точности P6 или выше (P5, P4). Класс P6 является минимальным требованием для тяжёлых условий, обеспечивая меньший радиальный люфт и лучшую способность компенсировать перекосы вала, которые часто возникают из-за прогибов валов под нагрузкой. Для высокоскоростных узлов может требоваться P5 или P4.
- Тип смазки: В условиях высокой запылённости и влаги предпочтительны густые смазки (NLGI 2 или 3) на основе литиевого или кальция-салицилатного мыла с добавками EP (экстремальное давление) и антикоррозионными свойствами. Интервалы смазки должны быть сокращены или заменены на систему непрерывной подачи смазки.
- Коррозионная стойкость: В условиях высокой влажности или химической агрессии рекомендуется использовать подшипники с коррозионностойкими материалами колец (нержавеющая сталь) или с защитными покрытиями.
Важно: Класс точности P6 обеспечивает более жёсткую конструкцию подшипника, что снижает риск фреттинг-коррозии при вибрациях. Однако это не компенсирует отсутствие качественных уплотнений.
Критерии выбора и технические характеристики
Выбор разъёмного корпуса должен основываться на инженерном анализе условий эксплуатации, а не на эмпирических формулах. Реальный ресурс подшипникового узла определяется коэффициентом условий эксплуатации a23, который учитывает качество смазки, чистоту масла и характеристики материала подшипника.
Эквивалентная динамическая нагрузка P рассчитывается по формуле:
где FR — радиальная нагрузка, FA — осевая нагрузка, X и Y — коэффициенты нагрузки, зависящие от типа подшипника.
Базовый расчётный ресурс L10 (в миллионах оборотов) определяется как:
где C — динамическая грузоподъёмность, p — показатель степени (3 для шариковых, 10/3 для роликовых подшипников).
Для перевода в часы (L10nh) и учёта реальных условий применяется корректная формула:
где n — скорость вращения (об/мин), a1 — коэффициент надёжности, a23 — коэффициент, учитывающий качество смазки и загрязнение. В агрессивных средах a23 может быть значительно меньше 1, что резко снижает расчётный ресурс.
| Фактор среды | Влияние на a23 | Рекомендуемое решение |
|---|---|---|
| Высокая запылённость | Значительное снижение | Уплотнения Taconite, лабиринтные защиты, частая смазка |
| Влага/Вода | Снижение | Коррозионностойкие материалы, водостойкие смазки |
| Высокие температуры | Снижение (деградация смазки) | Термостойкие смазки, улучшенное охлаждение |
| Ударные нагрузки | Снижение (усталость материала) | Подшипники класса P6+, корпуса из GGG40/стали |
Монтаж и выверка
Для обеспечения долговечности разъёмных корпусов критично соблюдение допусков при монтаже. Стандартные допуски для валов в разъёмных корпусах обычно составляют k6 (для плотной посадки), а для отверстий корпусов — H7. Нарушение этих допусков может привести к перекосам, увеличению зазоров и преждевременному выходу подшипника из строя, особенно в условиях вибраций.
FAQ
Какой тип разъёмного корпуса лучше для конвейерной системы?
Для конвейерных систем наиболее часто используются стоячие корпуса серий SN или SNL. Серия SNL с гильзой предпочтительнее, так как она обеспечивает защиту вала от коррозии и упрощает монтаж/демонтаж. Если конвейер работает в условиях сильной запылённости, рекомендуется использовать корпуса с уплотнениями Taconite или V-Ring.
Почему для дробилок рекомендуют корпуса SAF или SDAF?
Корпуса серий SAF и SDAF имеют крепление крышки снизу с использованием потайных болтов. Это предотвращает накопление пыли и грязи на крышке, что критично в запылённых условиях дробильных установок. Серия SDAF является усиленной версией SAF, предназначенной для экстремально тяжёлых условий с высокими ударными нагрузками.
Чем отличается серый чугун GG25 от чугуна с шаровидным графитом GGG40?
Серый чугун GG25 обладает высокой способностью гасить вибрации, что полезно для оборудования с умеренными нагрузками. Чугун с шаровидным графитом GGG40 имеет более высокую прочность и ударную вязкость, что делает его предпочтительным для дробилок и грохотов, где преобладают ударные нагрузки. Однако GGG40 хуже гасит вибрации.
Можно ли использовать стандартные манжетные уплотнения в условиях сильной запылённости?
Стандартные манжетные уплотнения быстро изнашиваются в условиях сильной запылённости, так как абразивные частицы повреждают уплотнительную кромку и вал. Для таких условий рекомендуется использовать уплотнения Taconite или комбинированные системы с лабиринтными защитами и V-Ring кольцами.
Какой класс точности подшипника рекомендуется для тяжёлых условий?
Для тяжёлых условий эксплуатации в горнодобывающей промышленности рекомендуется использовать подшипники класса точности P6 или выше (P5). Это обеспечивает меньший радиальный люфт и лучшую способность компенсировать перекосы вала, возникающие под нагрузкой.
