Коротко главное
- Подшипник ставится на вал без снятия вала и смежных деталей.
- Серии SN, SNL, SNH по ISO 113 дают взаимозаменяемость между производителями.
- Основные материалы: серый чугун GG20 и GG25, ковкий чугун, сталь, инженерные пластики.
- Герметичность определяется шероховатостью разъёма (Ra) и типом установленного уплотнения.
- Фиксация вала решается упорными кольцами, концевыми крышками или адаптерными втулками.
Разъёмный корпус подшипника — это сборный узел, состоящий из двух основных частей: основания и крышки. Вместо цельных корпусов разъёмная конструкция позволяет устанавливать подшипник на вал, который уже находится в опоре. Это критически важно для длинных валов, конвейерных систем и оборудования, где доступ к узлу ограничен. От того, как подобраны компоненты корпуса и как они соединяются, зависит срок службы всего подшипникового узла.
Назначение и принцип работы разъёмных корпусов
Основная задача разъёмного корпуса — обеспечить надёжную и защищённую опору для вращающегося вала. Корпус принимает радиальные и осевые нагрузки, передаёт их на станину или раму оборудования, удерживает смазочный материал и не даёт пыли и грязи попасть внутрь подшипника.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Главное отличие от цельного корпуса (например, типа PAF или SAF) — наличие горизонтальной плоскости разъёма. При монтаже вал с уже насаженным подшипником опускают в основание, затем устанавливают крышку. Вал не нужно сдвигать вдоль оси, что экономит время и силы при монтаже и демонтаже.
Конструктивные компоненты и их функции
Разъёмный корпус — это часть подшипниковой опоры, которая включает сам корпус, подшипник, фиксационные кольца и втулки, уплотнения и систему смазки. Рассмотрим каждый компонент корпуса отдельно.
Основание корпуса
Основание — несущая часть, которую крепят к станине или раме оборудования. На него идёт основная нагрузка от вала, и она распределяется по площади крепления. Чтобы корпус лучше держал вибрации и не деформировался, на основании часто делают рёбра жёсткости.
Внутренняя поверхность основания — место для наружного кольца подшипника. Точность этой поверхности и плоскости разъёма важна: от этого зависит, как нагрузка распределится по подшипнику. В некоторых сериях (например, SNL) основание вокруг болтовых отверстий утолщают, чтобы корпус не перекосило при затяжке.
Крышка корпуса
Крышка закрывает полость корпуса, создавая защищённое пространство для подшипника. Она крепится болтами к основанию. Внутренняя поверхность крышки тоже должна точно повторять форму наружного кольца подшипника, тогда прилегание будет равномерным.
В крышке обычно ставят уплотнения и делают каналы для смазки, если предусмотрена циркуляционная система. Конструкция крышки меняется в зависимости от типа уплотнения и способа фиксации подшипника.
Крепёжные элементы
Основание и крышка соединяются болтами. От качества болтов и момента затяжки зависит герметичность и равномерность распределения нагрузки. Обычно применяют болты класса прочности 8.8 или выше. Если их перетянуть или недотянуть, корпус может деформироваться, подшипник сместится, а смазка начнёт протекать.
Обратите внимание: Шероховатость плоскости разъёма (основания и крышки) должна соответствовать требованиям производителя. Обычно Ra составляет от 1,6 до 3,2 мкм, это нужно для герметичности и равномерного распределения нагрузки. Если нарушить этот параметр, подшипник перекосит, и он быстро выйдет из строя.
Процедура монтажа и демонтажа
Главное преимущество разъёмных корпусов — простая процедура обслуживания. Монтаж подшипникового узла выглядит так:
- Подготовка: Посадочные места в основании и крышке очищают от пыли и стружки. Проверяют плоскостность разъёма.
- Установка подшипника: Подшипник насаживают на вал. Если стоит адаптерная втулка, её сначала надевают на вал с нужным радиальным зазором.
- Монтаж в основание: Вал с подшипником аккуратно опускают в основание корпуса. По подшипнику нельзя бить.
- Установка крышки: Крышку кладут на основание. Уплотнения и фиксационные кольца (если есть) должны встать в свои канавки.
- Затяжка крепежа: Болты затягивают крест-накрест по рекомендованному моменту, так прижим будет равномерным и узел герметичным.
Демонтаж идёт в обратном порядке: ослабляют болты, снимают крышку, вытаскивают вал с подшипником из основания.
Материалы изготовления корпусов
Материал корпуса выбирают по условиям эксплуатации: нагрузке, температуре, коррозионной среде и требованиям к весу.
| Материал | Маркировка (ISO/ГОСТ) | Где применяют | Особенности |
|---|---|---|---|
| Серый чугун | GG20, GG25 (Cast Iron) | Общепромышленное оборудование, стандартные условия | Хорошо гасит вибрации, износостойкий, недорогой. Не подходит для ударных нагрузок. |
| Ковкий чугун | GGG40 (Ductile Iron) | Высокие вибрации, ударные нагрузки | Прочнее и пластичнее серого чугуна. Лучше сопротивляется трещинам. |
| Стальное литьё | G20MnV, G35CrMo | Тяжёлые условия, высокие температуры, агрессивные среды | Высокая прочность и термостойкость. Дороже и тяжелее. |
| Нержавеющая сталь | AISI 304, AISI 316 | Пищевая и химическая промышленность, морская среда | Хорошая коррозионная стойкость. Нужны специальные методы обработки. |
| Полимеры (пластик) | POM, PTFE, PEEK | Лёгкие нагрузки, химическая стойкость, работа без смазки | Лёгкие, не ржавеют, работают тихо. Плохо проводят тепло и слабее металлов. |
Для большинства общепромышленных применений применяют серый чугун (GG20). Если температура высокая или среда агрессивная, подходят нержавеющие стали или специальные покрытия. Полимерные корпуса ставят в лёгких механизмах или там, где важна химическая инертность.
Системы уплотнения: выбор и применение
Уплотнения — важная часть разъёмного корпуса. Они удерживают смазку внутри и не пускают пыль, воду и абразивы. Тип уплотнения выбирают по скорости вращения вала, температуре и тому, насколько грязная среда вокруг.
| Тип уплотнения | Как работает | Плюсы | Ограничения | Где ставят |
|---|---|---|---|---|
| Войлочное (FS) | Контактное уплотнение из пропитанного маслом войлока | Дёшево, легко заменить, защищает от сухой пыли | Не держит влагу, быстро стирается на высоких скоростях | Чистые помещения, низкие и средние скорости, без влаги |
| Манжетное (V-кольцо, VS) | Эластомерное уплотнение с пружиной, прижатой к валу | Хорошая защита от брызг и пыли, прощает небольшие перекосы | Стирается на высоких скоростях, боится высоких температур | Средние скорости, умеренная загрязнённость |
| Лабиринтное (LS) | Бесконтактное уплотнение с извилистым каналом | Нет трения, долгий срок службы, высокие скорости | Плохо держит жидкости и крупные частицы | Высокоскоростные узлы, пылевые среды |
| Taconite (таконитовое) | Комбинация лабиринта и манжеты с металлическими скребками | Надёжная в тяжёлых условиях, держит крупные абразивы | Дорогое, габаритное | Горнодобыча, цементные заводы, целлюлозно-бумажное производство |
| Уплотнение с масляным барьером | Лабиринт, заполненный маслом, создаёт гидравлическую пробку | Хорошая защита, особенно на вертикальных валах | Нужно поддерживать уровень масла, сложнее в обслуживании | Критичные узлы, вертикальные валы, высокие нагрузки |
Материал уплотнений тоже подбирают по среде. В обычных условиях ставят NBR (нитрил-бутадиеновый каучук). При высоких температурах или агрессивной химии — FKM (фторэластомер) или PTFE. Ошиблись с материалом, уплотнение разрушится, и герметичность потеряется.
Методы фиксации подшипника
Фиксация не даёт подшипнику сдвигаться по оси и проворачиваться. В разъёмных корпусах несколько способов, и выбор зависит от типа подшипника и условий работы.
Упорные (стопорные) кольца
Ставят в канавки по обе стороны подшипника. Дают точное осевое позиционирование. Применяют со стандартными радиальными подшипниками. Нужны точные канавки в корпусе.
Концевые крышки
Закрывают торцы корпуса и прижимают подшипник. Часто идут вместе с уплотнениями. Ещё одна защита от внешних воздействий. Ставят в более тяжёлых условиях.
Эксцентриковые кольца
Не только фиксируют подшипник, но и позволяют менять осевой зазор. Нужны в узлах, где подшипник приходится периодически подстраивать.
Адаптерные втулки
Для подшипников с коническим внутренним диаметром. Втулку надевают на вал, подшипник, на втулку. Фиксация стопорной гайкой. Позволяют точно настроить радиальный зазор.
Для подшипников на адаптерных втулках (серии с коническим отверстием, например 222xxE, 230xxE) используют стопорные гайки и шайбы. Так можно точно настроить радиальный зазор — это нужно, чтобы компенсировать тепловое расширение или изменение нагрузки.
Влияние несоосности
На практике валы редко стоят идеально ровно. Разъёмные корпуса часто ставят с самоустанавливающимися подшипниками, сферическими шариковыми или сферическими роликовыми. Они компенсируют угловые смещения до нескольких градусов. Нагрузка не концентрируется на одном участке, и узел служит дольше, даже если монтаж был неидеальным.
Системы смазки подшипниковых узлов
Хорошая смазка — залог долгой службы подшипника. Разъёмные корпуса рассчитаны на разные системы смазки, так что узел можно адаптировать под конкретные задачи.
- Консистентная смазка: Самый распространённый вариант. Смазку дают через пресс-маслёнки, а уплотнения её удерживают. Простое обслуживание, но смазку нужно периодически менять или подправлять. Подходит для большинства задач.
- Циркуляционная масляная смазка: Масло идёт под давлением через каналы в корпусе и крышке, обмывает подшипник и отводит тепло. Нужно для высокоскоростных или перегретых узлов. Требует масляного насоса и фильтрации.
- Масляный туман: Мелкое масло подаётся воздушным потоком. Работает на очень высоких скоростях, меньше сопротивление воздуха и нагрева. Нужна специальная система генерации тумана.
- Система «масло-воздух»: Микро-дозы масла точечно подаются в потоке воздуха. Смазки минимум, ровно столько, сколько нужно, и тепло отводится хорошо. Используют в прецизионных и высокоскоростных узлах.
| Тип смазки | Макс. окружная скорость (м/с) | Отвод тепла | Сложность обслуживания |
|---|---|---|---|
| Консистентная | до 15 | Низкая | Низкая |
| Циркуляционная масляная | до 25 | Высокая | Средняя |
| Масляный туман | до 30 | Средняя | Высокая |
| Масло-воздух | до 40+ | Высокая | Высокая |
Критерии выбора и проектирования узла
Выбор разъёмного корпуса и его компонентов идёт по техническим требованиям к оборудованию. Ниже чек-лист для инженера-проектировщика.
- Диаметр вала и тип подшипника: Определяет базовый размер корпуса (серии SN, SNL и т.д.) и тип посадочного места.
- Условия эксплуатации: Температура, влага, пыль, химия. От этого зависят материал корпуса и тип уплотнений.
- Скорость вращения: Влияет на тип уплотнения (на больших скоростях — лабиринтное) и систему смазки.
- Нагрузка: Радиальные и осевые нагрузки определяют материал корпуса (чугун или сталь) и жёсткость конструкции.
- Стандарты: Стандартизированные серии (ISO 113) дают взаимозаменяемость и упрощают закупку запчастей. Например, серии SN, SNL, SNH. В России может применяться ГОСТ 23360.
- Метод монтажа: Если вал снимать нельзя, берём разъёмный корпус. Если доступ свободен, можно посмотреть на цельный корпус или фланцевую опору.
- Термическое расширение: Вал растёт при нагреве. Для длинных валов иногда нужна конструкция, которая допускает осевое смещение (плавающая опора).
Расчёт момента затяжки болтов: Чтобы соединение было герметичным и жёстким, болты нужно затянуть правильно. Момент рассчитывается по формуле:
Где:
M — момент затяжки (Н·м)
K — коэффициент трения (обычно 0,18–0,22 для смазанной резьбы)
D — номинальный диаметр болта (м)
F — требуемое усилие зажима (Н)
Точные значения смотрите в таблицах моментов затяжки для конкретных серий корпусов в технической документации производителя.
Стандартизация серий
Чтобы узлы от разных производителей подходили друг другу, есть международные стандарты. Самые распространённые — серии SKF, которые потом адаптировали NSK, FAG, Timken и другие.
- Серия SN: Базовая серия. Стандартное решение для большинства задач.
- Серия SNL: Усиленная серия с улучшенным теплоотводом и жёсткостью. Для самоустанавливающихся подшипников. Размеры по ISO 113. Самая популярная для широкого диапазона диаметров.
- Серия SNH: Серия с увеличенным внутренним пространством, для подшипников с повышенной грузоподъёмностью.
Стандартизированные серии позволяют инженерам брать корпуса от разных производителей и быть уверенным, что они подойдут по размерам и монтажным отверстиям. Это упрощает логистику и снижает риски, когда нужно заменить вышедший из строя узел.
Заключение
Разъёмные корпуса подшипников — сложные узлы, и к выбору компонентов здесь нужен внимательный подход. Подбор материала корпуса, уплотнений, фиксации и системы смазки напрямую влияет на срок службы подшипникового узла и на затраты по обслуживанию. Стандарты ISO 113 и взаимозаменяемость серий SN, SNL и SNH делают разъёмные корпуса универсальным решением для большинства промышленных задач. Однако для условий с экстремальными ударными нагрузками или ограниченным пространством для обслуживания цельные корпуса (SAF/PAF) могут оказаться более предпочтительными из-за компактности и монолитности конструкции.

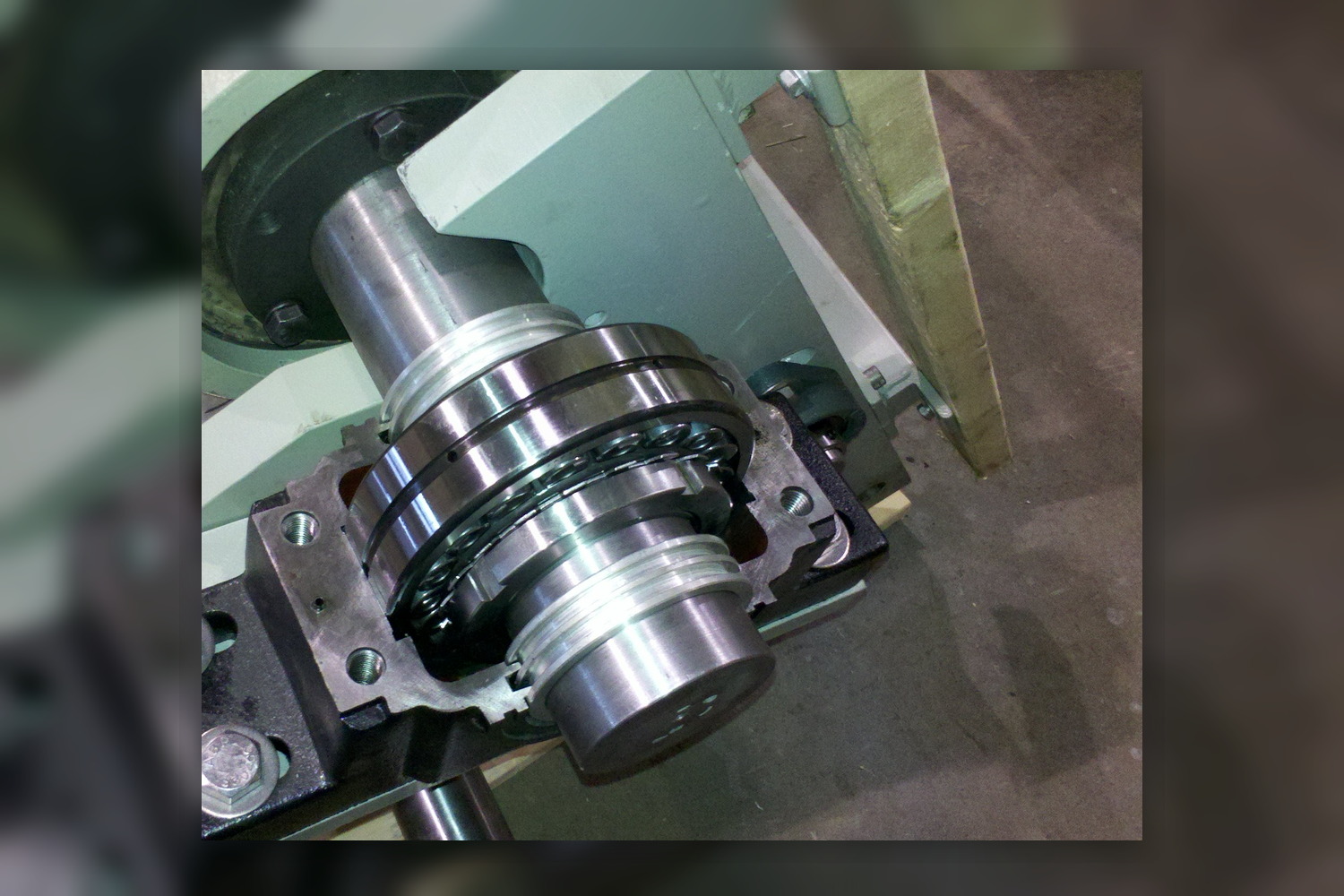

Фото: SamuelFreli / Wikimedia Commons, CC BY-SA 3.0; адаптировано для баннера.
