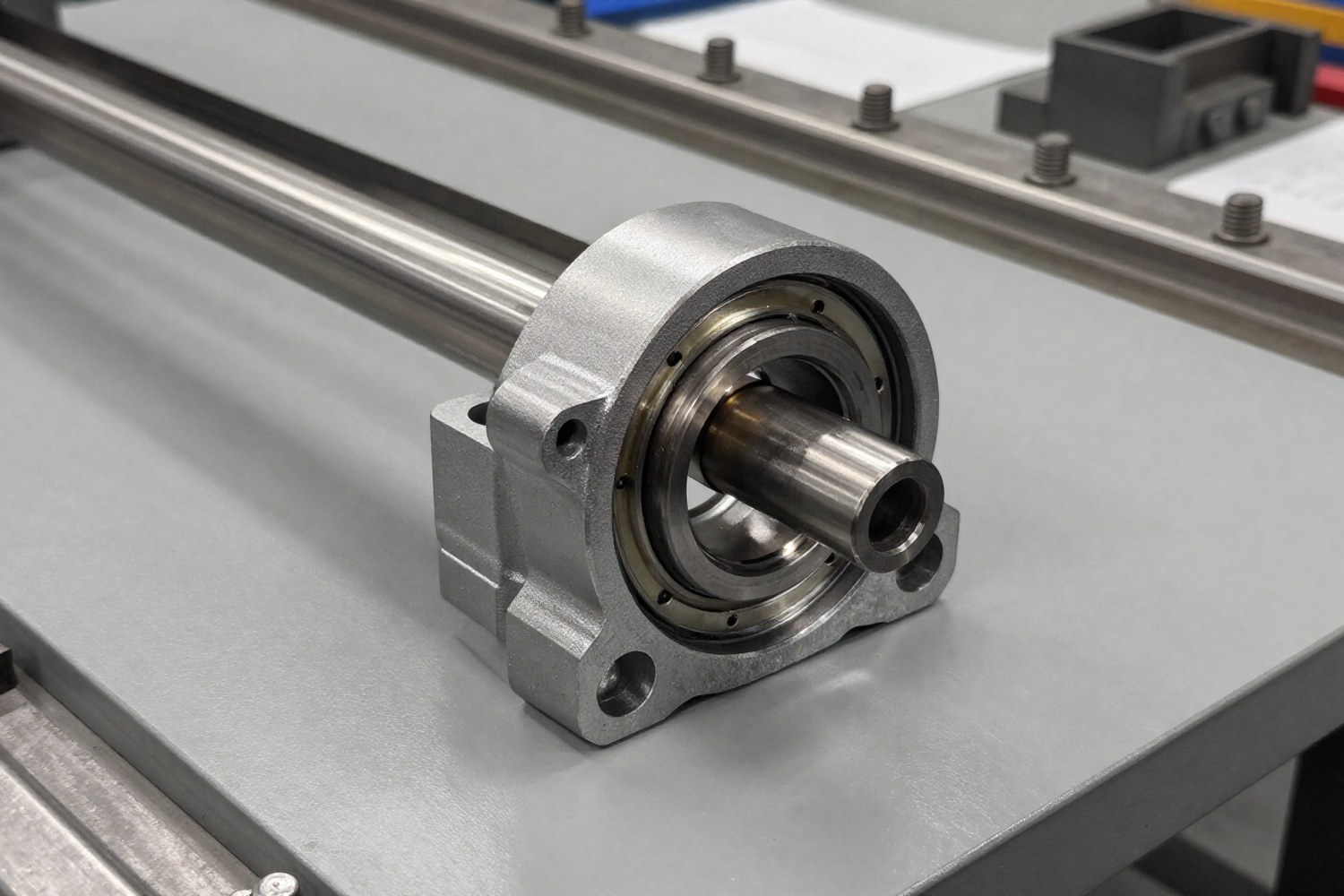

Сельскохозяйственная техника эксплуатируется в экстремальных условиях: воздействие абразивной пыли, влаги, химических удобрений и резких перепадов температур приводит к быстрому износу узлов. Разъёмные корпуса подшипников спроектированы для компенсации этих факторов, обеспечивая жёсткую фиксацию вращающихся элементов и упрощая техническое обслуживание.
Разъёмные корпуса позволяют проводить замену подшипника без демонтажа вала, что критически важно для сезонной техники. Выбор типа корпуса (стоечный, фланцевый, натяжной) и материала (чугун GGG или сталь) зависит от характера нагрузок, уровня запылённости и требований к защите от влаги.
Классификация разъёмных корпусов по типу монтажа
Основной критерий классификации — геометрия посадочного места и способ крепления к раме или кронштейну машины. В сельхозтехнике применяются следующие основные типы:
| Тип корпуса | Конструктивные особенности | Типичное применение в сельхозтехнике | Примеры серий |
|---|---|---|---|
| Стоечный (Horizontal) | Монтаж на плоскую горизонтальную поверхность. Вал проходит через центр корпуса. | Транспортёры зерна, элеваторы, приводы молотильных барабанов комбайнов. | SN, SNL, SNG |
| Фланцевый (Vertical) | Крепление к вертикальной стенке или перегородке через фланец. Вал может быть вертикальным или наклонным. | Вертикальные приводы смесителей кормов, дисковые бороны, вертикальные валы сеялок. | SNV, SAF, SDAF |
| Натяжной (Tension) | Имеет эксцентриковую втулку или регулировочный механизм для натяжения ремней или цепей без перемещения самого корпуса. | Приводы с ременной или цепной передачей, где требуется регулярная подтяжка. | TU, SNT |
| Усиленный (Heavy Duty) | Утолщённые стенки, увеличенный размер подшипника, часто сферическая наружная поверхность для компенсации перекосов. | Тяжёлые почвообрабатывающие машины, плуги, дисковые бороны с высокой нагрузкой. | SD, SDAF |
| Специальный | Адаптирован под специфические условия: повышенная влажность, химическая агрессия или гигиенические требования. | Ирригационные системы, оборудование для животноводческих ферм, зерносушилки. | SNG, серии с нержавеющими компонентами |
Материалы изготовления и их свойства
Материал корпуса определяет его способность гасить вибрации, выдерживать ударные нагрузки и сопротивляться коррозии. В сельхозтехнике доминируют два основных материала:
Чугун с шаровидным графитом (GGG)
Марки: GGG-40, GGG-50.
Преимущества:
- Высокие виброгасящие свойства, что критично для двигателей и трансмиссий.
- Хорошая обрабатываемость и стабильность размеров.
- Оптимальное соотношение цена/качество для большинства стандартных применений.
Применение: Стоечные и фланцевые корпуса для комбайнов, тракторов и конвейеров.
Стальное литьё
Марки: Стальные сплавы (например, GS-20MnV5).
Преимущества:
- Повышенная прочность на разрыв и ударная вязкость.
- Способность выдерживать экстремальные перегрузки без разрушения.
- Меньший вес при сопоставимой прочности (в некоторых конструкциях).
Применение: Тяжёлая почвообрабатывающая техника, оборудование с высокими ударными нагрузками.
Важно: При выборе материала необходимо учитывать коррозионную стойкость. В условиях работы с химическими удобрениями или в оросительных системах чугун может требовать дополнительного защитного покрытия, тогда как нержавеющие стали или специальные сплавы обеспечивают долговечность без дополнительной обработки.
Системы уплотнений и защита от загрязнений
В сельском хозяйстве главной угрозой для подшипника является проникновение пыли, грязи и влаги. Тип уплотнения напрямую влияет на класс защиты IP и ресурс узла.
| Тип уплотнения | Принцип действия | Класс защиты (примерный) | Эффективность в условиях сельхозтехники |
|---|---|---|---|
| Лабиринтное (Non-contact) | Создаёт извилистый путь для частиц, не касаясь вала. | IP54 – IP65 | Высокая скорость вращения, отсутствие износа уплотнения. Не задерживает мелкую пыль и влагу. |
| Контактное (Radial Lip Seal) | Манжета плотно прилегает к валу, удерживая смазку и отталкивая загрязнения. | IP67 – IP69K | Максимальная защита от грязи и воды. Требует смазки для снижения износа манжеты. Ограничение по скорости. |
| Комбинированное | Сочетание лабиринта и контактной манжеты. | IP65 – IP67 | Оптимальный баланс. Лабиринт задерживает крупные частицы, манжета — влагу и мелкую пыль. |
| Многоступенчатое (Triple Seal) | Многоступенчатая система с промежуточными камерами, заполненными смазкой. | IP68+ | Для экстремально запылённых условий (уборка урожая, работа с почвой). Задерживает до 99% загрязнений. |
Методы фиксации подшипника на валу
Надёжная фиксация подшипника относительно вала предотвращает прокручивание и износ посадочных мест. В разъёмных корпусах используются следующие методы:
- Конические втулки (Tightening Adapter Sleeves): Наиболее распространённый метод. Позволяет точно регулировать радиальный зазор и натяг путём затяжки гаек. Идеально для сферических роликоподшипников в корпусах серий SNL и SNG. Обеспечивает высокую центровку.
- Стяжные кольца (Locking Devices): Используются для подшипников с цилиндрическим отверстием. Фиксируют подшипник на валу без необходимости нагрева или использования втулок. Удобны для серий SAF и SDAF.
- Втулки-адаптеры (Adapter Sleeves): Простой метод для подшипников с коническим отверстием. Позволяет быстро установить и снять подшипник, но обеспечивает меньшую точность центровки по сравнению с коническими втулками.
Рекомендация: Для ответственных узлов сельхозтехники, работающих под высокими ударными нагрузками, предпочтительнее использование конических втулок, так как они обеспечивают более равномерное распределение давления на внутреннее кольцо подшипника.
Стандарты посадочных мест и требования к монтажу
Качество монтажа разъёмного корпуса напрямую влияет на ресурс подшипника. Необходимо строго соблюдать следующие стандарты:
- ISO 15 / ISO 286 / ГОСТ 12296-94: Определяют допуски на диаметры валов и корпусов. Посадка подшипника на вал обычно выполняется с небольшим натягом (k5, m6), а в корпус — с небольшим зазором (H7). Стандарт ISO 286 регламентирует систему допуссов и посадок.
- Плоскостность монтажной поверхности: Допускается отклонение не более 0,1 мм на 100 мм длины поверхности. Неровности приводят к перекосу корпуса, деформации наружного кольца подшипника и преждевременному выходу из строя.
- Центровка: Для длинных валов или систем с несколькими опорами требуется лазерная или индикаторная центровка. Допустимый перекос вала для сферических подшипников обычно составляет 1–2°, но для стандартных радиальных подшипников он должен быть минимальным.
- Крепёж: Рекомендуется использовать болты класса прочности не ниже 8.8 с антикоррозионным покрытием и стопорными шайбами или фиксатором резьбы для предотвращения самоотвинчивания от вибраций.
Критерии выбора корпуса для сельхозтехники
Выбор конкретного типа корпуса и серии должен основываться на анализе условий эксплуатации конкретной машины.
| Тип сельхозмашины | Характерные нагрузки | Рекомендуемый тип корпуса | Обоснование |
|---|---|---|---|
| Тракторы (навесное оборудование) | Ударные, переменные, высокие вибрации | Усиленные стоечные (SD) | Компенсация перекосов, высокая жёсткость, устойчивость к ударам. |
| Тракторы (стандартные узлы) | Умеренные, постоянные | Стоечные (SNL) | Стандартное решение, хорошее гашение вибраций. |
| Зерноуборочные комбайны | Высокая запылённость, сезонные нагрузки | Стоечные с тройной защитой (SNL, SNG) | Максимальная защита от соломенной пыли и влаги. |
| Почвообрабатывающая техника | Экстремальные ударные, абразивная среда | Усиленные фланцевые/стоечные (SD, SDAF) | Стальное литьё или утолщённый чугун, защита от грязи. |
| Сеялки и посевные комплексы | Умеренные, точное позиционирование | Стандартные разъёмные (SN, SNV) | Точность центровки, простота обслуживания. |
| Ирригационные системы | Постоянная влажность, химическая агрессия | Корпуса с антикоррозийным покрытием (SNG, SNL) | Защита от воды и удобрений, герметичные уплотнения. |
Технология монтажа и обслуживания
Правильный монтаж — залог долгого срока службы. Процесс включает следующие ключевые этапы:
- Подготовка поверхности: Очистка монтажной площадки от грязи, ржавчины и окалины. Проверка плоскостности.
- Установка подшипника: Использование индукционного нагревателя для равномерного нагрева внутреннего кольца подшипника (до 110°C). Запрещается использовать открытый огонь или локальный нагрев, который может повредить структуру металла.
- Фиксация: Установка конической втулки или стяжного кольца. Точная регулировка радиального зазора согласно рекомендациям производителя подшипника.
- Затяжка крепёжных болтов: Затяжка осуществляется в диагональном порядке для равномерного прилегания корпуса. Момент затяжки должен соответствовать расчётному значению.
- Смазка: Заполнение корпуса рекомендуемым количеством смазки. Избыток смазки может привести к перегреву подшипника. Для сельхозтехники часто литиевая комплексная смазка EP2.
Расчёт момента затяжки
Правильный момент затяжки крепёжных болтов (Н·м) может быть рассчитан по формуле:
Где:
- $K$ — коэффициент трения (обычно 0,14–0,2 в зависимости от смазки);
- $d$ — номинальный диаметр болта (м);
- $F$ — требуемое усилие затяжки (Н), обычно 0,7 от предела текучести материала болта.
Пример: Для болта М16 класса прочности 8.8 (предел текучести 640 МПа):
Расчёт допустимой нагрузки и запаса прочности
Для обеспечения надёжности в условиях переменных нагрузок сельхозтехники, расчёт допустимой статической нагрузки ($P_{allow}$) должен учитывать коэффициенты эксплуатации. Примечание: данный расчёт является предварительной оценкой для выбора корпуса, а не физическим пределом разрушения.
Где:
- $P_0$ — базовая статическая грузоподъёмность подшипника/корпуса (кН);
- $S$ — коэффициент запаса прочности (для сельхозмашин рекомендуется 1,5–2,0 в зависимости от ударных нагрузок);
- $k_c$ — коэффициент условий эксплуатации (0,6–0,9 для высоких загрязнений и агрессивных сред);
- $k_t$ — температурный коэффициент (0,9 при температуре выше +70°C).
Пример расчёта: Для корпуса серии SNL 516 с базовой грузоподъёмностью $P_0 = 140$ кН, при коэффициенте запаса $S = 1,8$, коэффициенте загрязнения $k_c = 0,8$ и температурном коэффициенте $k_t = 0,95$:
Этот расчёт позволяет определить допустимую нагрузку, при которой подшипник не деформируется в течение срока службы.
Типичные ошибки монтажа и их предотвращение
Частые ошибки:
- Несоосность: Установка корпуса на неровную поверхность или перекос при затяжке болтов. Решение: Использование щупов для проверки зазора между корпусом и монтажной поверхностью.
- Повреждение уплотнений: Задевание манжет острые края вала или деталей при установке. Решение: Использование монтажных втулок и защитных колпачков.
- Неправильная смазка: Смешивание разных типов смазок или переполнение корпуса. Решение: Строгое соблюдение рекомендаций производителя по типу и объёму смазки.
- Слишком сильная затяжка: Деформация корпуса или внутреннего кольца подшипника. Решение: Использование динамометрического ключа.
Соблюдение технических стандартов, правильный выбор материала и типа уплотнений, а также аккуратный монтаж позволяют значительно увеличить межсервисные интервалы и надёжность сельскохозяйственной техники в сложных условиях эксплуатации.
