После отказа важны две разные задачи: быстро вернуть оборудование в работу и убрать первопричину, чтобы сбой не повторился. Поэтому поиск и устранение неисправностей (troubleshooting) и анализ первопричин (RCA) применяют как единый процесс. Ниже показано, как совместно применять RCA и troubleshooting для повышения надежности оборудования и снижения повторных отказов без формального подхода.
- Troubleshooting закрывает текущий инцидент, RCA снижает риск рецидива.
- Эскалация в RCA определяется порогами риска, потерь и повторяемости.
- Корректирующее действие закрывают только после подтвержденного KPI на периоде наблюдения.
Зачем объединять RCA и troubleshooting
Troubleshooting сокращает простой здесь и сейчас. RCA устраняет причинную цепочку и уменьшает повторные отказы оборудования в будущем. Если ограничиться только быстрым ремонтом, дефект часто возвращается. Если делать только RCA без оперативной локализации, растут потери выпуска. Совместная модель закрывает оба горизонта.
Когда запускать troubleshooting, когда RCA, а когда оба сразу
Troubleshooting запускают при каждом отказе. RCA обязателен при срабатывании хотя бы одного порога эскалации.
| Критерий | Шаблон порога для участка | Решение |
|---|---|---|
| Безопасность и экология | Любой риск травмы, пожара, выброса | Немедленный RCA + временные защитные меры |
| Повторяемость | >2 сходных отказов за 30 дней | Обязательный RCA |
| Простой | >4 часов суммарно по одному механизму за 30 дней | RCA с участием руководителя ТОиР |
| Потери | >300 000 ₽ на инцидент или серию за месяц | RCA с приоритетом «высокий» |
| Критичность актива | Класс A / узел ограничения выпуска | Troubleshooting и RCA параллельно |
| Неопределенность причины | Нет подтверждения измерениями | Запрет закрытия по гипотезе, эскалация в RCA |
Числа в таблице это стартовый шаблон. Для каждого цеха их калибруют по своей экономике и рискам.
Единый рабочий процесс после отказа
- Инцидент: безопасная остановка, фиксация симптома.
- Troubleshooting: изоляция узла, восстановление работоспособности, проверка под нагрузкой.
- Фиксация фактов: запись данных события в CMMS/EAM.
- Решение об эскалации: проверка порогов и запуск RCA при необходимости.
- RCA: причинная модель, проверка гипотез, выбор мер.
- Внедрение: действия с владельцем, сроком, ресурсом и критериями приемки.
- Верификация: контроль KPI на согласованном периоде.
Роли и ответственность (RACI)
| Этап | Оператор | Ремонт | Инженер надежности | Руководитель ТОиР |
|---|---|---|---|---|
| Инициация инцидента | R | C | I | I |
| Troubleshooting и восстановление | C | R | C | I |
| Решение о запуске RCA | I | C | R | A |
| План корректирующих действий | I | C | R | A |
| Закрытие RCA | I | C | R | A |
R = выполняет, A = утверждает и закрывает, C = консультирует, I = информируется.
Инструменты и данные: минимально достаточный набор
Для анализа нужны проверяемые данные, не только экспертные мнения.
Шаблон карточки инцидента в CMMS/EAM
- ID события, актив, узел, код отказа.
- Дата/время начала и конца простоя, длительность.
- Симптом и фактическая неисправность (не смешивать).
- Режим процесса: нагрузка, температура, скорость, партия, смена.
- Последние работы ТО: что делали, кто выполнял, когда.
- Диагностика: вибродиагностика, инфракрасная термография, другие измерения.
- Временная мера, корректирующее действие, статус каждого.
- Проверка гипотез: чем подтверждено или опровергнуто.
Методы RCA и troubleshooting
- 5 почему: каждый уровень подтверждается фактами из замеров, логов, осмотров.
- Диаграмма Исикавы: ветви «оборудование, метод, материал, персонал, среда, измерения».
- Troubleshooting: визуальный осмотр, чек-лист, поэтапная изоляция узлов, приборная диагностика.
Качество диагностических данных
- Синхронизация времени между PLC/SCADA/CMMS и приборами.
- Актуальная калибровка датчиков и переносных приборов.
- Тренды вместо одиночных точек, единые единицы измерения.
- Отдельная фиксация факта и интерпретации, чтобы снизить искажения.

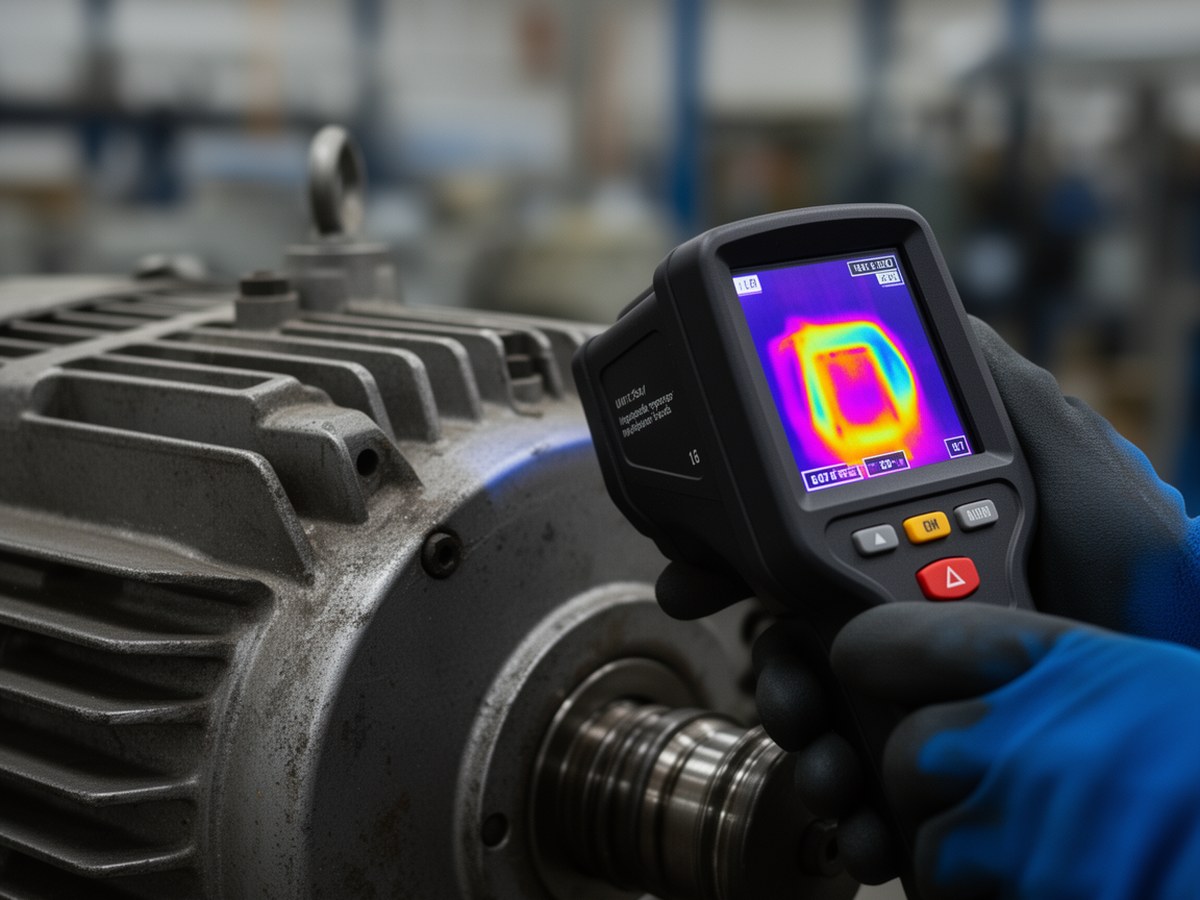

Приборная диагностика в процессе troubleshooting
Фото уместно рядом с блоком о качестве данных и валидации гипотез.
План корректирующих действий и контроль эффективности
План должен быть проверяемым и управляемым.
| Поле | Требование |
|---|---|
| Владелец | Один ответственный за каждую меру |
| Срок | Дата внедрения и дата проверки эффекта |
| Ресурс | Запчасти, труд, окно останова |
| Критерий приемки | Измеряемый параметр с целевым значением |
| KPI верификации | Повторные отказы, MTBF, простой |
MTBF = ΣTработы / Nотказов
Доля повторных отказов, % = (Nповторных / Nвсех отказов) × 100
Правило закрытия: действие переводят в «закрыто» только после достижения целевых KPI в периоде верификации (обычно 1–3 межремонтных интервала). Статус «внедрено» не равен «закрыто».
Кратко об экономике
Оценка эффекта: Эффект = (Потери до − Потери после) − Затраты на меры. Если повторные отказы убраны, экономия обычно формируется за счет сокращения простоя и аварийных ремонтов.
Типовые ошибки и как их избежать
- Симптом вместо первопричины: заменили деталь, но не объяснили механизм отказа.
- Нет валидации гипотез: решение принято без измерений и проверок.
- Слабая запись данных: неполные логи, несинхронное время, пропуск режима процесса.
- Подмена мер: временное обходное решение выдано за корректирующее действие.
- Формальное закрытие: RCA закрыт по факту выполнения работ, без KPI.
Краткий пример из практики
На насосном агрегате отказ подшипника повторился 3 раза за 30 дней. По порогам это обязательный RCA. Troubleshooting каждый раз возвращал узел в работу за 2–3 часа, но рецидив сохранялся.
Команда собрала данные из CMMS/EAM, историю центровок и результаты вибродиагностики. По 5 почему выявили цепочку: перегрев подшипника → повышенная радиальная нагрузка → разцентровка после ускоренной сборки → отсутствие контрольной проверки после ремонта. Исикава подтвердила вклад метода и измерений, а не только качества подшипника.
Внедрили стандарт центровки, обязательный чек-лист и контроль вибрации после сборки, назначили владельца и сроки. Закрытие выполнили только после двух межремонтных интервалов без рецидива. Результат: повторных отказов нет, MTBF вырос, суммарный простой снизился.
