Реечные передачи с активной компенсацией износа

Активная компенсация износа реечной передачи нужна, когда требуется сохранять точность и ресурс при реверсе и переменной нагрузке. Ниже приведена инженерная схема: требования, выбор решения, расчет, контур обратной связи, безопасный режим и приемка.

Коротко главное

Активная компенсация износа обычно нужна при частом реверсе, жестком допуске по позиции и высокой стоимости простоя.
Базовая логика проектирования: тип компенсации, набор обязательных датчиков, частота контура и лимиты безопасности.
До запуска фиксируют пороги safe mode, критерии PASS/FAIL и требования к повторяемости измерений.

Область применения и границы моделей

Метод применяют для приводов, где компенсация люфта реечной передачи влияет на качество процесса: оси ЧПУ, порталы, координатные механизмы. Если допуски мягкие и реверс редкий, сначала используют пассивные меры: материал, термообработку, смазку, регламент ТО.

Купить по теме

Belzona 1111, 1 кг
20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г
4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г
17 995 ₽ Без НДС
Loctite 243, 10 мл
1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г
10 800 ₽ Без НДС
Loctite 243, 1000 мл
23 500 ₽ Без НДС

Фактор	Граница применимости инженерных оценок	Что делать при выходе за границу
Режим смазки	Стабильная подача, без длительного масляного голодания	Пересчитать коэффициенты износа по стендовым данным
Ударность	Без регулярных ударных перегрузок	Ввести динамическую модель и усилить лимиты скорости/ускорения
Загрязнение	Контроль абразива в зоне зацепления	Ужесточить фильтрацию и интервалы обслуживания
Температура	В диапазоне, заданном ТЗ для пары трения и смазки	Корректировать уставки преднатяга и частоту коррекции

Термины

Люфт: зона нечувствительности при реверсе. Зазор в зацеплении реечной передачи: геометрический зазор между рабочими поверхностями зубьев. Преднатяг шестерня рейка: предварительное силовое замыкание пары. Позиционная ошибка: разница между заданной и фактической координатой.

Пошаговое проектирование

ТЗ: нагрузка, скорость, реверс, допуск позиции, ресурс, среда.
Базовая механика: модуль, ширина, материалы, опоры, смазка.
Выбор типа активной компенсации.
Расчет диапазона коррекции и преднатяга.
Выбор датчиков и частот обновления.
Настройка алгоритма и fail-safe.
Приемочные испытания реечной передачи.
Техническое обслуживание реечной передачи.

Матрица: тип компенсации → датчики → частота → алгоритм → ограничения

Тип	Обязательные датчики	Частота контура	Типовой алгоритм	Ключевые ограничения
Механическая (периодическая)	Положение, температура	0.01–0.1 Гц (по циклам)	Плановая подстройка по тренду люфта	Быстрая компенсация в динамике недоступна
Электромеханическая	Положение, момент/усилие, температура	50–500 Гц	Оценка люфта + ограниченный шаг коррекции	Риск автоколебаний без deadband
Гидравлическая	Положение, давление, температура	20–200 Гц	Поддержание поджатия по давлению и ошибке	Чувствительность к утечкам и вязкости
Программная	Высокоточный канал положения, температура	100–1000 Гц	Карта компенсации люфта по зоне хода	Физический износ контакта не устраняет

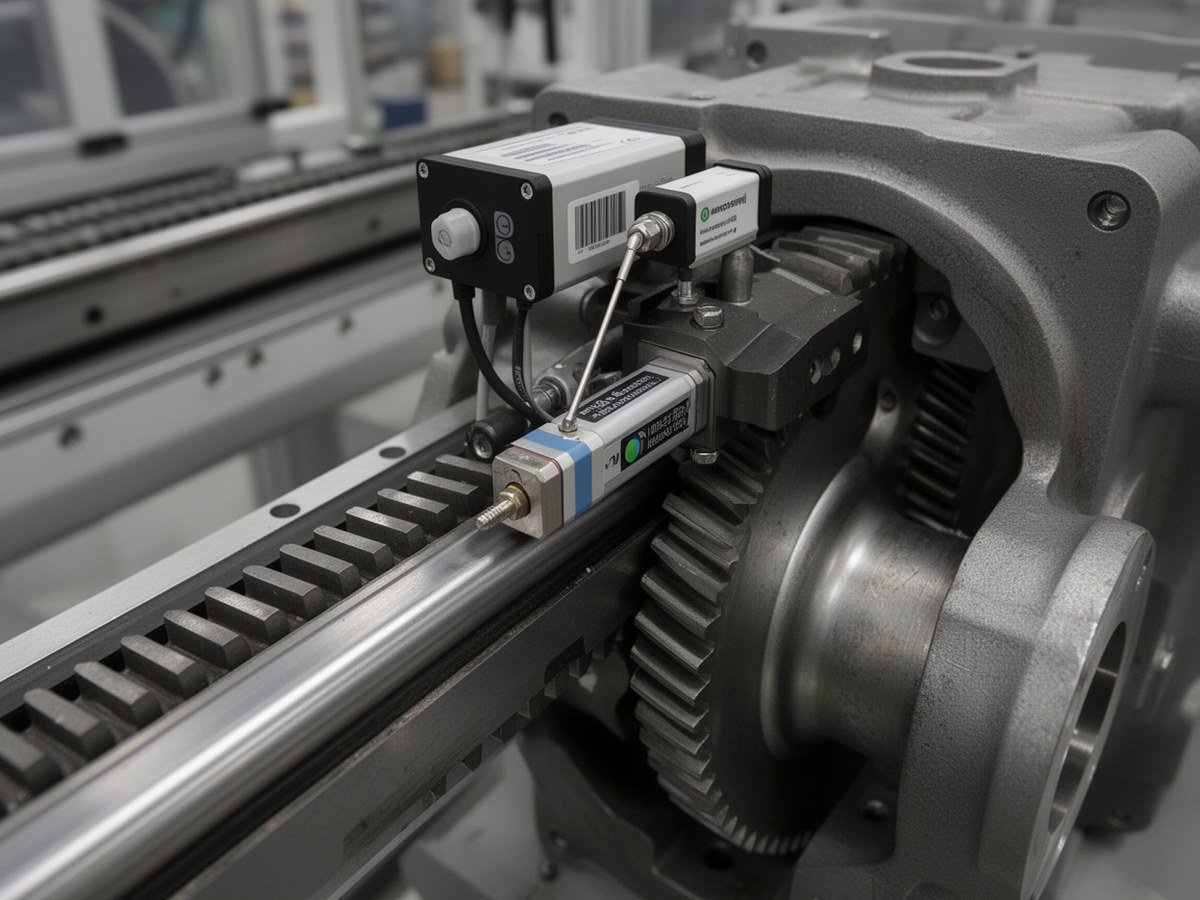

Датчики и исполнительный узел контура обратной связи реечной передачи — Монтаж датчиков у зоны зацепления и привода.

Базовые расчеты (SI, с ограничениями)

V_w = k_w \cdot \dfrac{F_n \cdot s}{H}

Объемный износ по Арчарду: V_w (м³), k_w (безразм.), F_n (Н), s (м), H (Па). Применимо для квазистационарного контакта без ударного режима.

h_w = \dfrac{V_w}{A_c} = k_w \cdot \dfrac{p \cdot s}{H}

Глубина износа: h_w (м), A_c (м²), p (Па).

j \approx 2\,h_w\cos\alpha, \quad \delta_{x,rev} \approx \dfrac{j}{2}

Оценка связи «износ → люфт → ошибка реверса»: j (м), \alpha (рад), \delta_{x,rev} (м). Применимо при симметричном контакте и малых деформациях.

\Delta r \approx \dfrac{j_{req}}{2\tan\alpha}

Требуемое радиальное смещение для уменьшения зазора в зацеплении реечной передачи: \Delta r (м), j_{req} (м).

e_{min} \ge \dfrac{\Delta r_{max}}{2\sin\varphi_{max}}

Минимальный эксцентриситет регулировочного механизма: e_{min} (м), \varphi_{max} (рад).

Мини-пример

Дано: F_n=5000 Н, s=1.0e7 м, H=5.5e9 Па, k_w=1.0e-8, A_c=3.6e-4 м², \alpha=20°.

1) V_w=9.09e-8 м³. 2) h_w=2.53e-4 м (0.253 мм). 3) j≈0.475 мм. 4) Для полной компенсации люфта: \Delta r≈0.653 мм. Значение проверяют по росту температуры и мощности привода.

Fail-safe и правила безопасного режима

Условие входа в safe mode	Порог (типовой старт)	Действие	Приоритет
Потеря датчика позиции/недостоверность	нет валидных данных > 100 мс	заморозить адаптацию, снизить скорость до 30%	1
Перегрев узла	T > T_warn, затем T > T_stop	ограничить преднатяг, затем сервисный останов	2
Рост вибрации	RMS выше порога N циклов	снизить ускорение, диагностика контакта	3
Перетяг	ток/мощность выше лимита при той же нагрузке	уменьшить шаг коррекции и верхний лимит преднатяга	4

Приоритет ограничений: безопасность и температура → преднатяг → скорость/ускорение → точность. Возврат из safe mode: валидные сигналы восстановлены, температура ниже T_reset, 2–3 стабильных цикла без аварийных флагов, затем поэтапное восстановление уставок.

Приемка: шаблон протокола и MSA

Поле протокола	Что фиксировать	PASS/FAIL (привязка к ТЗ)
Конфигурация узла	тип компенсации, уставки, версия ПО	Полное совпадение с утвержденной спецификацией
Режимы испытаний	номинал, пик, ускоренный реверс	Все режимы выполнены
Точность	позиционная ошибка до/после	Не хуже допуска ТЗ на всем ходе
Люфт	измерение в контрольных точках	Снижение не ниже целевого значения ТЗ
Тепловой режим	T узла и рост во времени	Ниже лимитов материалов и смазки
MSA канала	повторяемость/воспроизводимость	GRR в пределах внутреннего норматива предприятия
Повторяемость результата	3–5 прогонов	Разброс метрик в пределах допуска ТЗ

Типовые стартовые уставки для пусконаладки

Deadband коррекции: 5–20% от целевого остаточного люфта.
Лимит шага коррекции: 2–10 мкм за цикл обновления.
Максимальный преднатяг: по тепловому и энергетическому лимиту узла.
Минимальный интервал между коррекциями: 0.2–2.0 с (для подавления «дребезга»).

Экономическая оценка

Payback = \dfrac{CAPEX}{\Delta OPEX_{year} + \Delta C_{downtime,year}}

Срок окупаемости в годах. При высокой стоимости простоя внедрение окупается быстрее.

Для оценки чувствительности рассчитывают 3 сценария downtime: базовый, +20%, +40%. Если в двух из трех сценариев срок окупаемости укладывается в целевой горизонт, проект обычно принимают.

Эксплуатация и техническое обслуживание реечной передачи

Калибровка каналов положения/усилия/давления по регламенту или по наработке.
Контроль преднатяга и температуры в одних и тех же контрольных циклах.
Пороговые триггеры обслуживания: дрейф нуля, рост RMS-вибрации, рост мощности при неизменном цикле.
Пересчет модели износа после смены смазки, режима реверса или ремонта механики.
