Материал для практической настройки зацепления, преднатяга и геометрии, выбора схемы синхронизации и приемки многоприводной зубчато-реечной оси под рабочей нагрузкой.
Коротко главное
- Механическая регулировка реек в многоприводной системе включает настройку зацепления, преднатяга, базовой геометрии и распределения нагрузки.
- Схему синхронизации приводов на зубчато-реечной оси подбирают по длине оси, требуемой точности, динамике, бюджету и удобству обслуживания.
- Пусконаладку многоприводной реечной оси завершают формальной приемкой по критериям «пройдено/не пройдено».
- Диагностика рассогласования приводов опирается на max|e_sync|, реверсную ошибку, виброспектр и динамику люфта.
- Численные допуски в статье даны как ориентиры, а финальные уставки задают по ТЗ, классу точности и FMEA/оценке риска конкретной машины.
Область применения и термины
Рассматриваются промышленные многоприводные оси с зубчато-реечной передачей: портальные станки, тяжелые линейные модули, транспортные и формообразующие системы. Автомобильные рулевые механизмы в материал не входят.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Рассогласование: разность координат приводов, мм. Люфт: механический зазор в передаче, мм. Преднатяг: заданное смещение или усилие для снижения свободного хода. Виртуальный мастер: общая расчетная координата для всех приводов. Перекрестная связь: коррекция каждого привода по ошибкам других приводов.
Что контролировать на объекте: единые определения, единицы СИ, фиксированные точки измерения с обеих сторон портала.

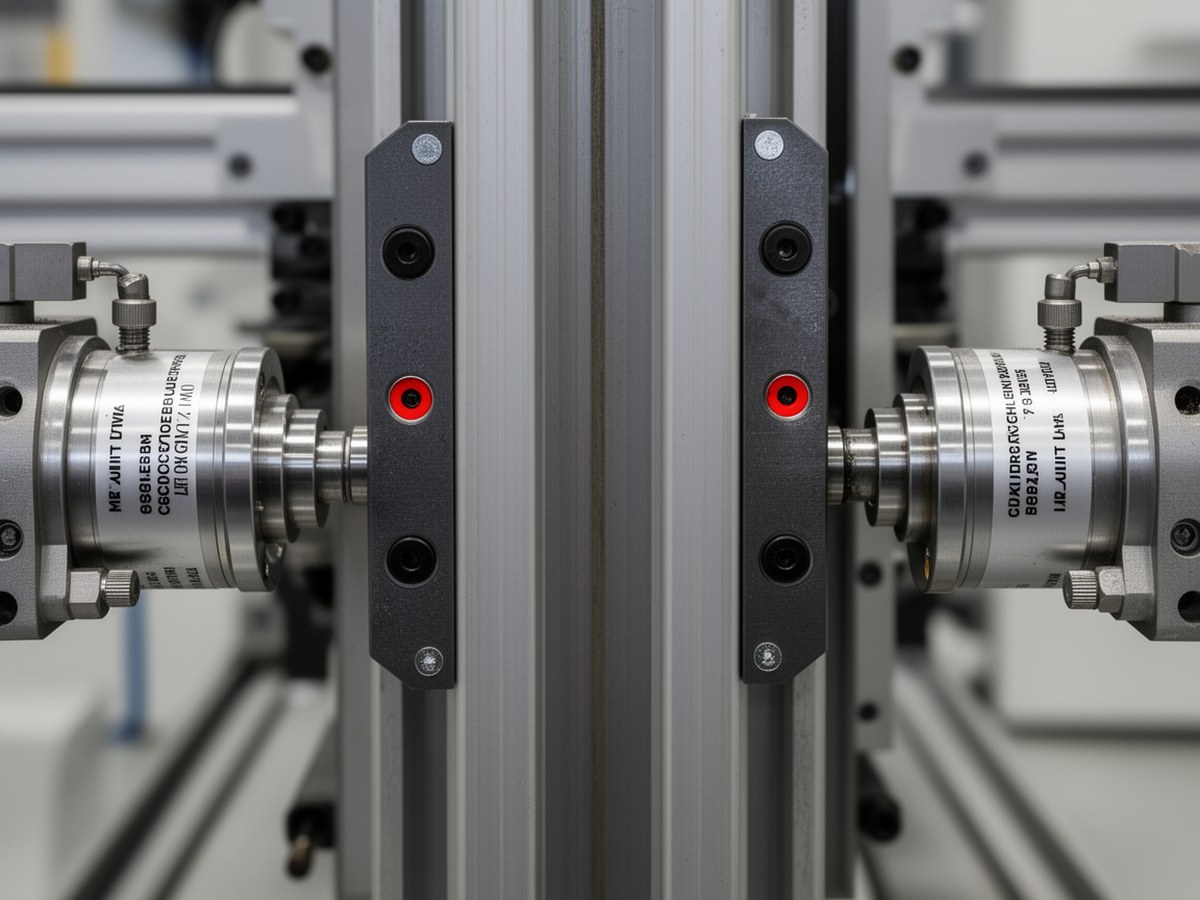

Точки измерения рассогласования
Схема помогает унифицировать контроль x1, x2 и e_sync.
Механическая регулировка положения реек в многоприводных системах
Под механической регулировкой понимают настройку зацепления, параллельности, положения реек, преднатяга и опор без изменения верхнеуровневого алгоритма движения. На длинных и динамичных осях обычно применяют гибридный подход: механическая база плюс электронная компенсация и синхронизация.
Что контролировать на объекте: контакт в зацеплении на всем ходе, повторяемость люфта после реверса, отсутствие локальных зон перегруза.
Кинематика рейка-шестерня и метрики точности
Обозначения и единицы (единые для статьи): xi: координата i-го привода, мм; x̄: средняя координата группы, мм; esync = x1 - x2, мм; ev = v1 - v2, мм/с; s: линейное перемещение, мм; r: делительный радиус шестерни, мм; θ: угол поворота, рад; m: модуль, мм; z: число зубьев.
Кинематика: s = r·θ, где r = m·z/2. Для многоприводной оси дополнительно используют метрику max|xi - x̄| как индикатор перекоса группы приводов.
Что контролировать на объекте: esync, ошибку реверса, повторяемость после прогрева.
Архитектуры синхронизации приводов
| Схема | Плюсы | Ограничения | Чувствительность к задержкам/джиттеру | Применение |
|---|---|---|---|---|
| Механическая связь | Простая кинематика | Ограничение длины, модернизация сложна | Низкая по сети, средняя по крутильным колебаниям | Средние оси, умеренная динамика |
| Master-Slave | Простая реализация | Зависимость от ведущего | Средняя/высокая | Оси средней точности |
| Виртуальный мастер | Гибкая калибровка, равноправие приводов | Требовательна к настройке | Средняя | Длинные и точные оси |
| Перекрестная связь | Минимум перекоса при динамике | Сложный тюнинг и диагностика | Высокая | Высокая точность и ускорения |
Что контролировать на объекте: устойчивость на реверсе и ускорениях, а не только статическую погрешность.
Как выбрать схему синхронизации
| Критерий | Низкое требование | Среднее требование | Высокое требование | Предпочтительная схема |
|---|---|---|---|---|
| Длина оси | До 3 м | 3-8 м | Более 8 м | Механическая / Master-Slave / Виртуальный мастер, перекрестная |
| Класс точности | ±0,20 мм и грубее | ±0,05…±0,20 мм | Лучше ±0,05 мм | Master-Slave / Виртуальный мастер / Перекрестная |
| Динамика (ускорение) | Низкая | Средняя | Высокая | Механическая / Виртуальный мастер / Перекрестная |
| Бюджет внедрения | Ограниченный | Сбалансированный | Ориентир на производительность | Механическая / Master-Slave / Виртуальный мастер, перекрестная |
| Сложность обслуживания | Минимальная | Средняя | Есть команда диагностики | Механическая / Master-Slave / Перекрестная |
Что контролировать на объекте: не только CAPEX, но и стоимость владения: время наладки, частоту подстроек, простои.
Источники погрешностей и компенсация
| Источник | Симптом | Проверка | Компенсация |
|---|---|---|---|
| Геометрия монтажа | Перекос, неравномерная нагрузка | Параллельность направляющих и реек | Юстировка базы и крепежа |
| Тепловое удлинение | Дрейф координаты после прогрева | Тренд xi(T) | Температурная коррекция |
| Крутильная податливость | Запаздывание, перерегулирование | Реверс-тест, переходный процесс | Рост жесткости, корректировка контуров |
| Задержки/джиттер | Фазовый сдвиг сторон портала | Логи цикла и синхронизации времени | Единая временная база, пересчет регуляторов |
| Износ зацепления | Рост люфта и вибрации | Тренд люфта и спектр | Подстройка преднатяга, замена узлов |
Пример тепловой коррекции: ΔL = α·L·ΔT. Для стали (α ≈ 12×10-6 1/°C), L = 10 м, ΔT = 15 °C получаем ΔL ≈ 1,8 мм. Эта величина задает масштаб необходимой температурной поправки координаты.
Что контролировать на объекте: раздельный вклад механики, тепловых эффектов и алгоритмов в общую ошибку.
Пусконаладка многоприводной реечной оси: шаги и критерии приемки
| Шаг | Метод контроля | Критерий «пройдено» | Если «не пройдено» |
|---|---|---|---|
| Базирование | Повторный выход в ноль (10 циклов) | Разброс в пределах заданного допуска ТЗ | Проверка датчиков, меток, механических упоров |
| Параллельность | Измерение по ходу оси | Нет систематического роста перекоса | Юстировка реек/направляющих |
| Зацепление и преднатяг | Реверс на малой скорости | Стабильный люфт без скачков | Повторная настройка контакта и преднатяга |
| Калибровка масштабов | Сравнение командного и фактического хода | Линейная ошибка в границах ТЗ | Коррекция коэффициентов и повтор калибровки |
| Реверс-тест | esync и ev на реверсе | Без ударных пиков и потери устойчивости | Подстройка контуров и фильтров |
| Проверка под нагрузкой | Серия рабочих циклов | Метрики в допуске до и после прогрева | Компенсация температуры и жесткости |
Ориентиры диапазонов: люфт после настройки часто 0,02-0,10 мм (точные оси) и 0,10-0,30 мм (силовые); рабочее рассогласование сторон портала часто 0,03-0,20 мм; Trip-порог обычно 2-5 от стабильного рабочего уровня.
Дисклеймер: эти значения даны как инженерные ориентиры. Финальные допуски, Alarm/Trip-уставки и логика остановов задаются ТЗ, классом точности, FMEA/оценкой риска и требованиями функциональной безопасности конкретной машины.
Что контролировать на объекте: воспроизводимость приемки после циклов прогрев-остывание.
Диагностика рассогласования приводов и обслуживание
Базовые метрики: max|esync|, RMS вибрации, ошибка реверса, тренд люфта, температурный дрейф, число коррекций синхроконтура.
Многоуровневая логика: Warning при устойчивом выходе метрики выше рабочего коридора (например, 1,3-1,8× базового уровня), Alarm при риске потери качества (около 2×), Trip при риске повреждения (обычно 2-5× или по отдельной safety-логике).
Периодичность: ежедневно, тренд esync; еженедельно, реверс-тест; ежемесячно, люфт и параллельность; ежеквартально, ревизия крепежа, преднатяга, подшипниковых узлов.
Что контролировать на объекте: скорость деградации трендов, а не только разовые значения.
Типовые ошибки внедрения
- Смешение люфта и рассогласования в одном KPI.
- Пусконаладка без температурного цикла.
- Разные временные базы у приводов и контроллера.
- Задание Trip-порога без привязки к реальному рабочему уровню.
- Отсутствие протокола повторной приемки после механической подстройки.
