Регулировка ШВП это контрольный процесс, который связывает состояние узла с режимом его работы. Для практики важен не сам факт процедуры, а последовательность: симптом фиксируется, затем подтверждается измерениями, выбирается действие и проверяется результат в том же режиме.
Коротко: корректная швп регулировка строится по трем шагам: диагностика симптомов, подтверждение параметрами, верификация после корректировки.
- Отделите тип симптома и зону возникновения.
- Сравните параметры по минимуму 3–5 одинаковых циклов.
- Меняйте натяг только по подтвержденному порогу отклонения.
Что означает корректный натяг ШВП в эксплуатации
В эксплуатации корректный натяг помогает удержать стабильную связь винта и гайки без потери плавности хода. Для инженерной диагностики это не «идеальная» цифра из паспорта, а зона, где отсутствует избыточный люфт и не растут лишние потери на трение.
Важно развести два понятия: натяг и преднатяг взаимосвязаны, но разные параметры. Преднатяг задает уровень упругой настройки пары в момент сборки, натяг в работе проверяют через поведение хода, момента и положения оси.
| Симптом | Что обычно означает | Ключевой канал проверки | Типовой ориентир |
|---|---|---|---|
| Реверсивный люфт в зоне начала и конца хода | Появление зазора между нагрузочными участками | Позиция + усилие | Дестабилизация повторяемости по направлению смены движения |
| Рывки и скачки момента в начале цикла | Нарушение равномерности контакта тел качения с дорожкой | Момент прокручивания | Повышение пиков относительно базовой карты |
| Локальный шум при стабильной нагрузке | Скорее всего, контактная неравномерность или загрязнение | Виброакустика и температура | Локализация по зоне с повторяемой активацией |
| Рост ошибки позиционирования при повторных проходах | Снижение устойчивости натяга в условиях нагрузки | Позиционирование | Сравнение повторяемости по циклам |
Типовые причины неудачной настройки и их признаки
Практически причины делятся на четыре группы: механические, тепловые, динамические и эксплуатационные. В каждом случае нужна своя цепочка проверки, а не общий поиск «по всему узлу».
Механические причины
Повреждение дорожек, загрязнения, неправильная посадка деталей, износ шариков и гнезд.
Тепловые причины
Перегрев смазки, локальные температурные градиенты, недостаточный промежуток охлаждения после циклов.
Динамические причины
Резонансы, высокий темп ускорений, недостаточный контроль затяжки и крепежа в рабочих переходных режимах.
Эксплуатационные причины
Смена режима обработки, рост нагрузки, иной профиль резания, изменение скорости и направления движения.
Когда нужна настройка натяга
Наблюдение
Редкие отклонения без роста в соседних циклах. Набирается дополнительный базовый прогон.
Локальная корректировка
Пороговые изменения по 1–2 параметрам при повторении в нескольких проходах. Коррекция без разборки, затем повторная проверка.
Расширенный разбор
Стабильный рост по 3 и более каналам, включая позиционирование и температуру. Требуется остановка по регламенту и разбор узла.
Подготовка и безопасный план измерений
Безопасность и сопоставимость данных задают базовый уровень. Без проверки режима движения и чистоты исходной базы результат нельзя оценивать.
- Фиксируйте режим: скорость, нагрузку, длину хода, направление, число циклов.
- Сформируйте эталон: базовая карта по параметрам и зонам.
- Измеряйте в неизменных условиях и одинаковом порядке обхода.

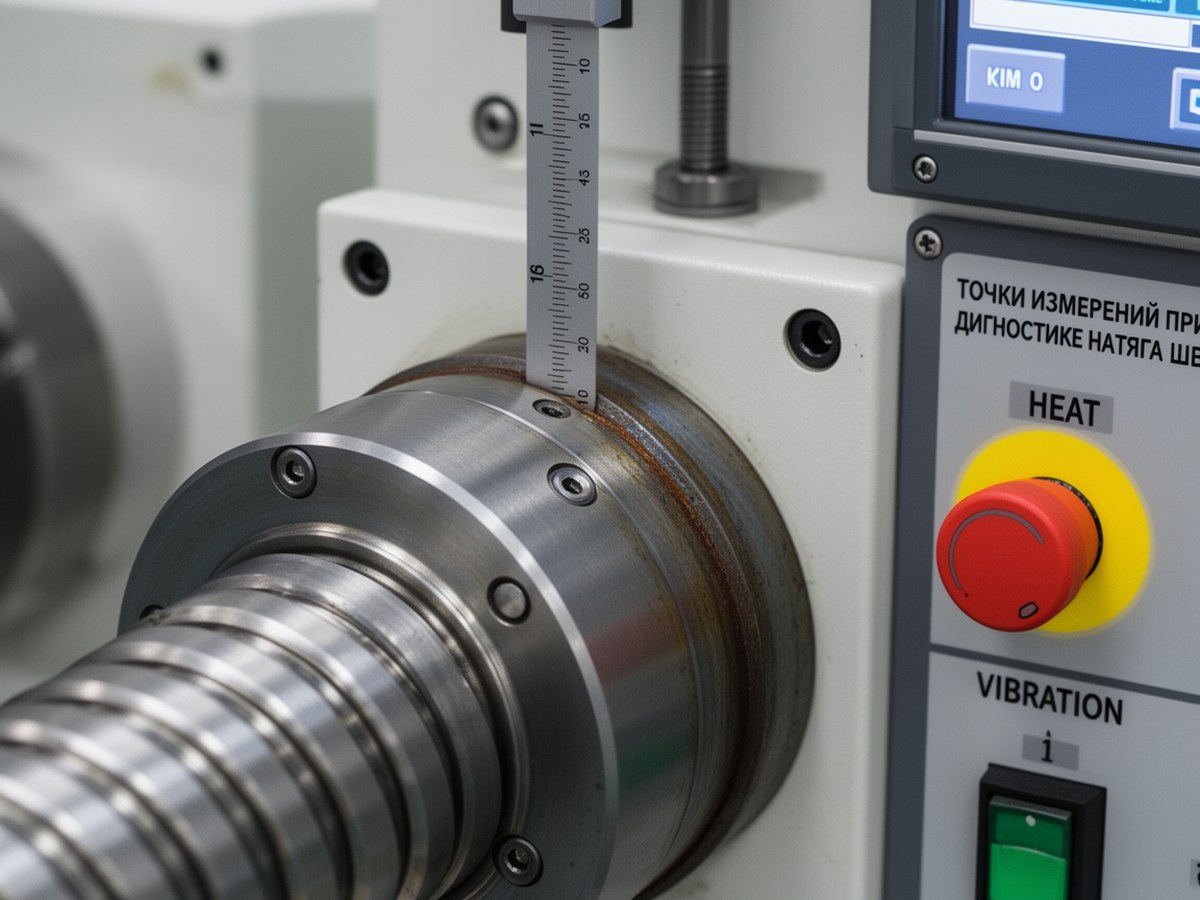

Карта измерений: момент, осевое усилие, температура, позиционирование, виброакустика
Сначала выполняют визуальный и звуковой контроль на месте, затем измеряют момент, осевое усилие, температуру, позиционирование. Виброакустика подключается после этого, если это нужно для уточнения причины.
| Этап | Канал | Что фиксировать | Минимум для первичной оценки |
|---|---|---|---|
| 1 | Момент прокручивания | Пики и волны по длине хода | 3–5 прогонов в прямом и обратном направлении |
| 2 | Осевое усилие и натяг | Изменение в зоне симптома и в зоне базы | Сравнить с базовой картой на тех же точках |
| 3 | Температура | Локальные перегревы после цикла | Контроль сразу после и после паузы |
| 4 | Позиционирование | Реверсивный люфт, обратный ход, повторяемость | Минимум 3 цикла на рабочем режиме |
| 5 | Виброакустика | Изменение спектра в зоне пиковых частот | Сравнение в рабочей зоне и в «тихой» зоне |
| 6 | Визуальный контроль | Загрязнения, следы износа, повреждения уплотнения | Перед корректировкой и после контроля |
Диагностическая матрица: симптом → проверка → ориентир → действие
| Симптом | Первый канал проверки | Ориентир | Действие |
|---|---|---|---|
| Люфт после поворота направления | Позиционирование + момент | Повторяемые смещения на одной и той же зоне | Проверить загрязнение и подгонку зазора по длине, затем локально корректировать |
| Рывки в начале хода | Момент прокручивания | Скачки выше базовой карты в 2–3 циклах | Нормировать подачу, затем уточнить натяжение и повторить измерения |
| Перегрев участка | Температура + виброакустика | Локальный прирост без роста нагрузки | Проверить чистоту и смазку, затем контроль повторяемости |
| Плавающая точность | Позиционирование | Снижение повторяемости на одинаковом маршруте | Переходить к уточнению натяга в базовом режиме и повторной проверке |

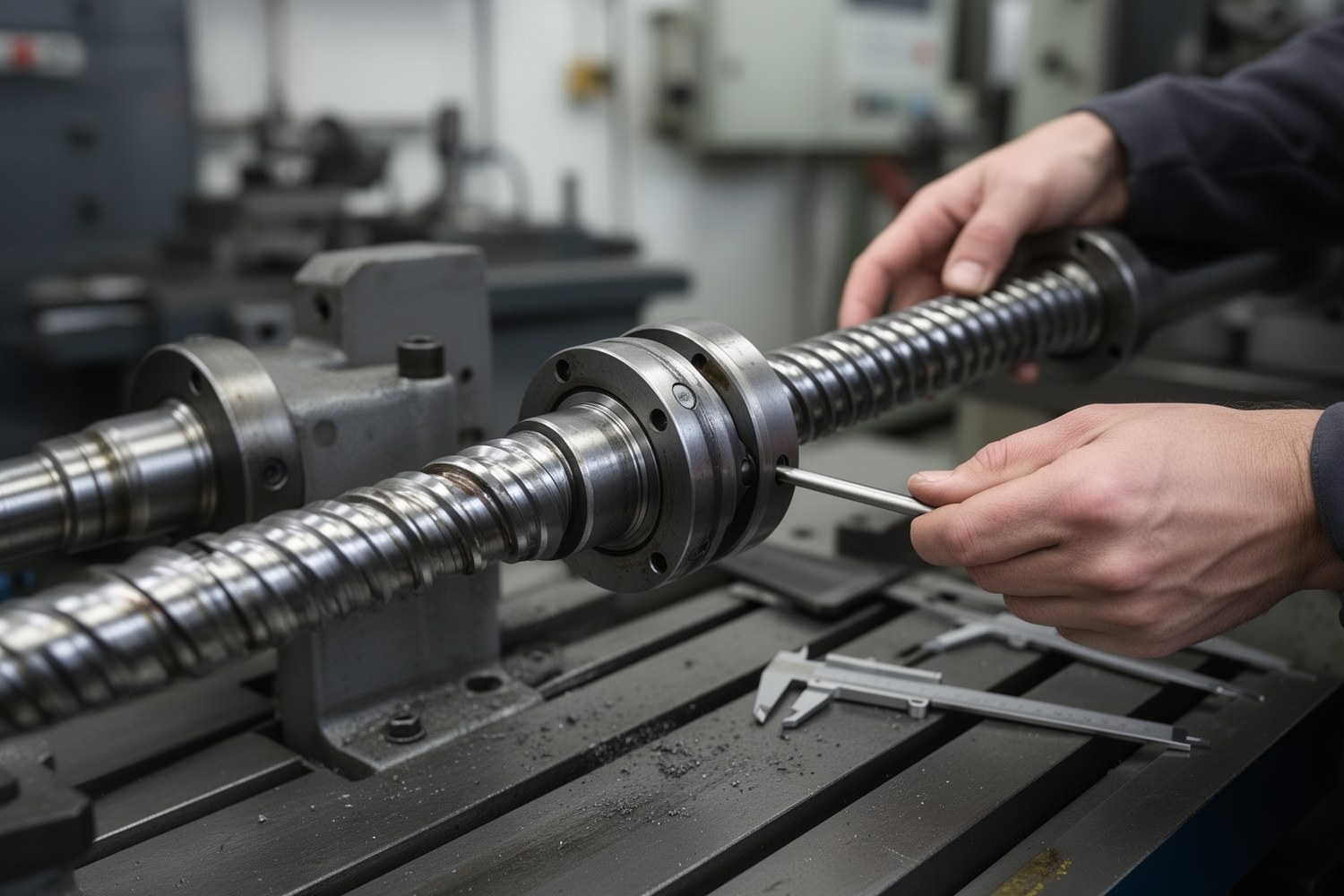

Методика по шагам: базовая регулировка натяга
Цель методики не «дожать» механизм, а вернуть управляемую зону работы. Работа идет после полной фиксации исходных значений.
| Шаг | Действие | Результат | Следующий шаг |
|---|---|---|---|
| 1 | Очистка дорожек и проверка целостности деталей ШВП | Исключена явная механическая причина без регулировки | Переход к измерениям базовой карты |
| 2 | Снятие базовых данных по всем каналам | Есть опорный профиль отклонений | Построение приоритетов |
| 3 | Локальная корректировка по симптомным зонам | Уменьшение амплитуды выбросов | Немедленная проверка первого прогона |
| 4 | Согласование зазора/преднатяга в пределах регламента | Снижение люфта без потери плавности | Контроль по второй карте |
| 5 | Проверка реверсивного люфта и точности | Повышенная повторяемость | Переход к длительному контролю |
Коррекция по режимам: стандартный, прецизионный, высокоскоростной и вертикальный ШВП
Стандартный режим
Приоритет, устойчивость без лишних перегревов. Ориентация на повторяемость и базовый профиль момента.
Прецизионный режим
Нужен более жесткий контроль по позиционированию и меньший допуск по люфту. Увеличивается длина базового цикла контроля.
Высокоскоростной режим
Усиленный контроль динамики и температурного профиля, т.к. ошибки проявляются на переходах ускорений.
Вертикальная установка
Добавляется влияние собственной массы оси, вводятся поправки по осевому усилию и характеру нагрузки.
Формулы как ориентир и где они применимы
Формулы помогают оценить порядок величин, но не заменяют фактические измерения на оси.
Ориентировочная модель крутящего момента холостого хода:
M = k_M · D · Fгде M, момент холостого хода, D, диаметр ШВП, F, осевое усилие натяга, k_M, коэффициент узла. Значение k_M берут только для конкретной пары и режимов.
Изменение длины при температуре и осевой нагрузке:
ΔL = α · L · ΔT + (F · L) / (E · A)Это ориентир для оценки влияния тепла и упругой деформации. Для инженерной проверки важны фактическая длина и фактическая нагрузка.
Оценка осевой деформации:
δ = (4 · F · L^3) / (3 · E · I · π^2)Используется для предварительного анализа. В эксплуатации первично сравнивают измеренный профиль, не теоретическую абсолютную величину.
При необходимости проверяют критическую скорость:
n_cr = (30 · π · d · √(E / ρ)) / (2 · L^2)Только в связке с фактическими условиями и проверкой виброакустики.
Контроль после корректировки: 24 часа и 5–7 дней
Первые 24 часа:
- Повторите базовый маршрут в том же режиме.
- Сравните момент, осевое усилие и локальную температуру с картой до корректировки.
- Зафиксируйте, сохранилась ли зональная повторяемость или ушла в фон.
Через 5–7 дней:
- Выполните повторные 3–5 циклов без изменения настроек.
- Проверьте реверсивный люфт и позиционные отклонения.
- Если стабильность не восстановлена, расширьте диагностику геометрии и крепления.
Ограничения применимости и источники данных
| Источник | Зона решения | Как использовать |
|---|---|---|
| Паспорт ШВП | Допуски по параметрам и режимам | Не выходить за рамки допуска и рекомендаций по температуре |
| Операционные измерения | Реальный профиль нагрузки и движения | Главный ориентир для выбора корректировки |
| Журнал ТО и ремонтов | История изменения параметров | Отделить старую проблему от новой |
