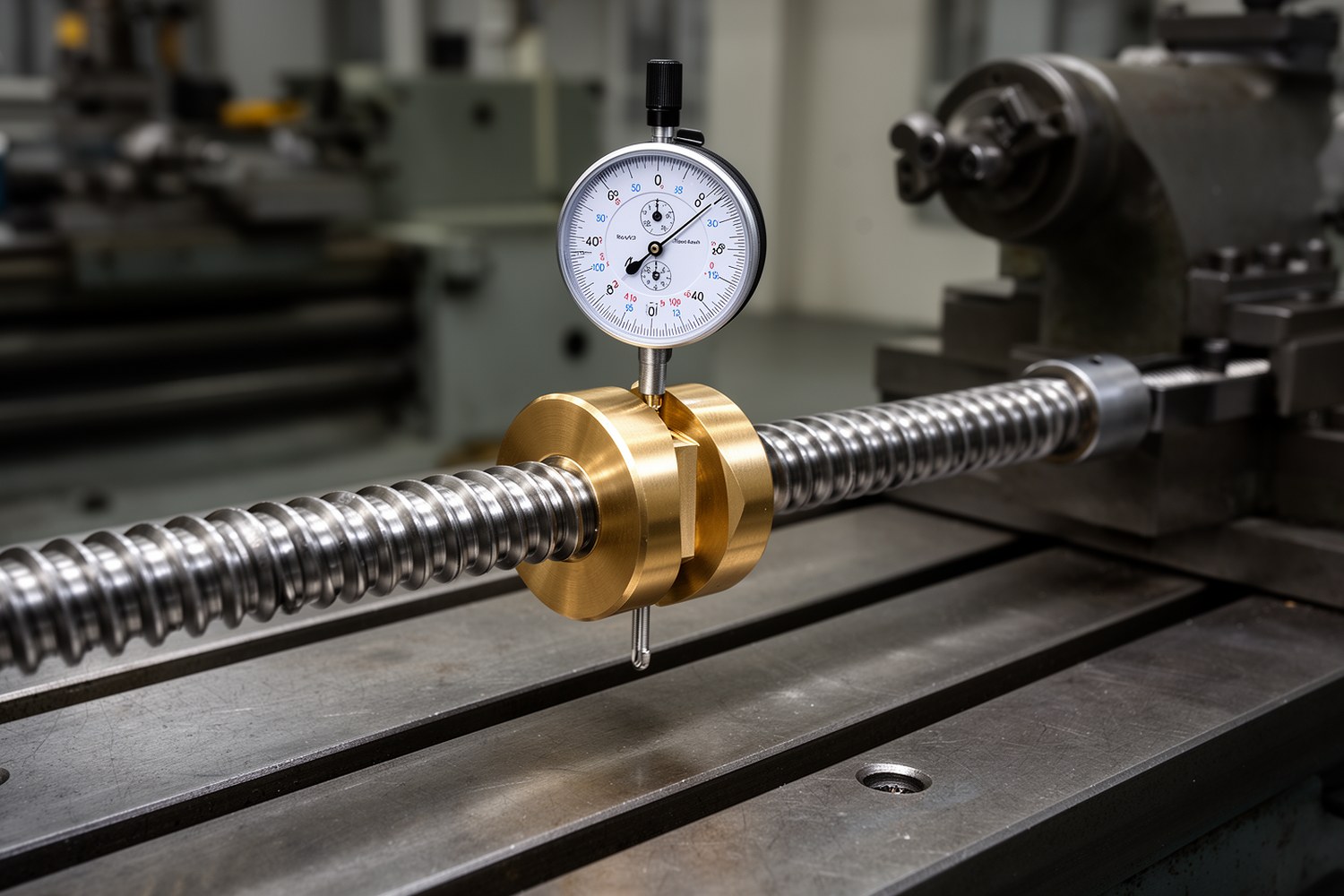

Регулировка осевого зазора в трапецеидальной передаче эффективна только после диагностики причин люфта. Сначала исключают перекос, проблемы опор и направляющих, проверяют смазку, затем настраивают пару винт-гайка малыми шагами с контролем на реверсе и после прогрева.
Коротко главное
- До регулировки разделяйте осевой и радиальный люфт в трапецеидальной передаче.
- Люфт по индикатору при реверсе проверяют и до, и после настройки.
- В формуле температурной поправки важен знак: зазор может увеличиваться или уменьшаться.
- Не выводите узел в ноль на холодную, после прогрева это часто приводит к перегреву и заклиниванию.
- Перерегулировку назначают по динамике люфта, температуры и тока привода.
Что регулируем: термины и границы задачи
Осевой зазор z, свободное относительное перемещение винта и гайки вдоль оси (мм) в заданном режиме измерения.
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
LOCTITE LB 8009, 510 г13 000 ₽ Без НДС
LOCTITE LB 8008, 454 г5 950 ₽ Без НДС
KLUBER Microlube GB 00, 1 кг8 950 ₽ Без НДС
LOCTITE LB 8013, 454 г6 200 ₽ Без НДС
KLUBER Syntheso GLEP 1, 1 кг17 950 ₽ Без НДС
Люфт, проявление зазора при смене направления (реверсе).
Радиальный люфт, боковое смещение оси винта относительно гайки или опор.
Преднатяг трапецеидальной пары, искусственно созданное контактное усилие, уменьшающее люфт ценой роста трения.
Монтажный зазор, после сборки; рабочий зазор, после прогрева в установившемся цикле.
Практический вывод: настраивают рабочий зазор, а не только холодный монтажный.
Алгоритм диагностики до регулировки (если/то)
- Если есть запаздывание при реверсе, то измерьте люфт индикатором в 3-5 циклах на трёх точках хода.
- Если разброс значений по длине хода > 30%, то сначала проверьте биение винта, соосность и направляющие.
- Если радиальное смещение заметно (индикатор на боковой поверхности), то устраняйте люфт в опорах и направляющих, а не в гайке.
- Если температура узла растёт быстро уже на текущей настройке, то проверьте смазку и загрязнение резьбы до подтяжки.
- Если после этих проверок люфт стабильно осевой, то выполняйте компенсацию люфта трапецеидальной гайки выбранным методом.
Выбор метода и компромисс «точность vs трение/нагрев/КПД»
| Метод | Точность реверса | Трение/нагрев | КПД | Когда применять |
|---|---|---|---|---|
| Регулировочные гайки | Средняя | Низкий/средний | Высокий | Универсальные узлы с обслуживанием |
| Регулировка разрезной трапецеидальной гайки | Средняя/высокая | Средний | Средний | Нужна периодическая компенсация износа |
| Упругий преднатяг | Высокая | Повышенный | Ниже | Частый реверс, малый допустимый люфт |
| Прецизионная пара | Высокая | Зависит от посадки | Средний/высокий | Стабильные условия, высокий бюджет |
Минимально необходимые расчёты и знаки
Обозначения: p, шаг резьбы (мм), φ, угол поворота (°), L, длина сопряжения (мм), ΔT = T_раб - T_мон (°C), α_г и α_в, коэффициенты линейного расширения гайки и винта (1/°C).
Осевое смещение от поворота регулировочного элемента.
Температурное изменение зазора.
- Если α_г > α_в и ΔT > 0, зазор растёт.
- Если α_г < α_в и ΔT > 0, зазор уменьшается.
- При охлаждении (ΔT < 0) знаки меняются на противоположные.
Преднатяг через жёсткость упругого элемента: F_пр (Н), k (Н/мм), Δl (мм).
Целевой рабочий зазор.
Мини-пример: p = 4 мм, нужно уменьшить люфт на 0,06 мм. Тогда φ = 360 × 0,06 / 4 = 5,4°. Для бронзовой гайки и стального винта: α_г = 18×10⁻⁶, α_в = 12×10⁻⁶ 1/°C, L = 70 мм, ΔT = +20°C, получаем Δz_T = +0,0084 мм, то есть на рабочей температуре зазор станет больше примерно на 0,008 мм.
Пошаговая настройка
- Очистить резьбу, проверить смазку, соосность опор и состояние направляющих.
- Снять базу: люфт на реверсе, температура корпуса, ток или момент привода.
- Регулировать малыми шагами (обычно 3-10° за итерацию).
- После каждого шага повторять проверку люфта индикатором при реверсе.
- Зафиксировать крепёж, выполнить рабочий прогрев, повторить измерение.
- Если после прогрева люфт или ток вышли за порог, скорректировать с учётом Δz_T.

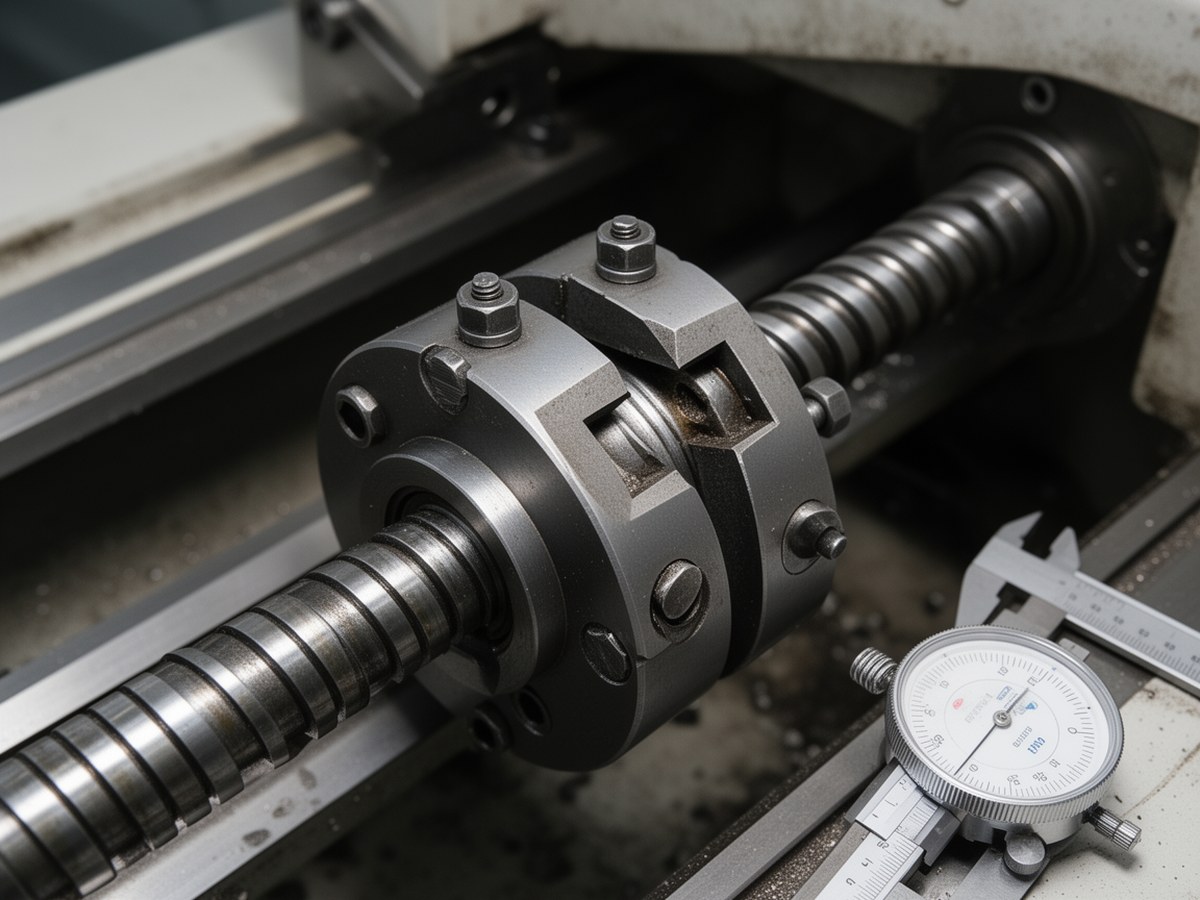

Регулировка разрезной гайки
Иллюстрацию удобно ставить перед списком шагов, чтобы связать процедуру с реальным узлом.
Числовые ориентиры приёмки и браковки
| Класс применения | Рабочий осевой зазор, мм | Люфт на реверсе, мм | Рост тока привода после настройки | Признак браковки |
|---|---|---|---|---|
| Силовой, низкая скорость | 0,08-0,20 | 0,05-0,15 | до +20% от базового | Локальный перегрев или заедание |
| Универсальный позиционирующий | 0,03-0,10 | 0,02-0,08 | до +15% | Нестабильный люфт между циклами |
| Высокоскоростной | 0,05-0,12 | 0,03-0,10 | до +10% | Перегрев и заклинивание после регулировки |
Ориентиры применяют вместе с требованиями конкретного узла и данными производителя.
Типовые отказы и действия
- Закусывание на отдельных участках: перетяг, перекос, загрязнение. Действие: снять натяг, проверить геометрию, очистить и смазать.
- Шум и вибрация: избыточный люфт или неравномерный контакт. Действие: измерить люфт по длине хода, выровнять настройку.
- Ускоренный износ: завышенный преднатяг, дефицит смазки. Действие: снизить преднатяг, скорректировать режим смазки.
- Потеря самоторможения: зависит не только от зазора, но и от угла подъёма резьбы и коэффициента трения пары.
Эксплуатационный регламент
- После первичной приработки: контроль через 20-50 часов или 10-30 тыс. циклов.
- Далее для интенсивной работы: каждые 250-500 часов или 100-300 тыс. циклов.
- Для умеренной работы: не реже 1 раза в 3 месяца.
Внеплановая проверка: рост температуры узла на 15°C и более относительно обычного режима, рост тока или момента привода на 10-15% и более, увеличение люфта на 0,02 мм и более, появление новой вибрации или шума.
Когда перерегулировка уже неэффективна: нужный люфт не удерживается дольше короткого интервала, разброс по длине хода растёт, появляется повторяемое локальное закусывание. В этом случае рациональна замена пары или восстановление сопряжённых узлов.
