Корректная регулировка преднатяга начинается с воспроизводимых условий измерения. Сначала фиксируют базовые значения момента холостого хода, осевого и реверсивного люфта, затем меняют преднатяг малыми шагами и повторяют контроль после прогрева.
- Методика применима к обслуживаемым узлам без критического износа дорожек и шариков.
- При задирах, раковинах, устойчивом подклинивании и выраженных локальных пиках момента нужна дефектация, а не дальнейшая регулировка.
- Для вертикальной оси и высоких скоростей настройку выполняют с учетом реальной нагрузки и теплового режима.
Область применения и ограничения
Руководство подходит для сервисной настройки узлов, где конструкция допускает регулировку (дистанционные элементы, селективные шарики, парные гайки). Цель регулировки, снизить осевой люфт и сохранить допустимый момент холостого хода при стабильном нагреве.
Если после очистки и смазки момент остается неравномерным, а люфт заметно меняется по длине хода, регулировка может только скрыть дефект. Сначала проверяют винт, гайку, опоры и соосность монтажа.

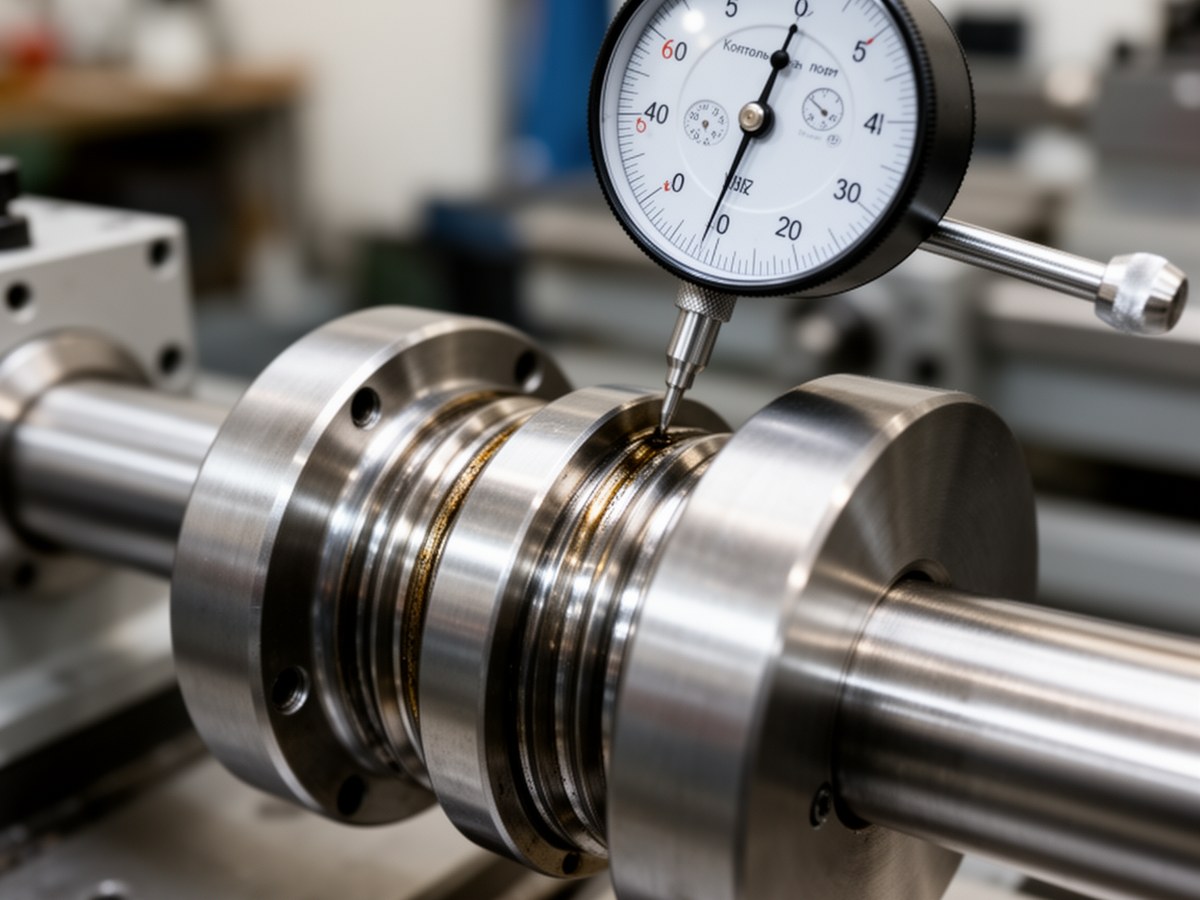

Контроль люфта после настройки
Фото удобно ставить перед таблицей критериев приемки.
Регулировать / ремонтировать / заменять
| Состояние | Пороговые признаки | Решение |
|---|---|---|
| Регулировать | Отклонения по люфту и моменту умеренные, ход равномерный, повреждений дорожек нет | Пошаговая регулировка с промежуточным контролем |
| Ремонтировать | Локальные пики момента, нестабильность по длине, следы загрязнения, дефекты уплотнений, перекос | Разборка, дефектация, восстановление соосности, замена изношенных элементов |
| Заменять | Задиры, раковины, выкрашивание дорожек, устойчивое подклинивание, люфт не убирается без недопустимого роста момента | Замена винта/гайки в сборе по регламенту производителя |
Термины и контрольные параметры
Преднатяг — внутреннее осевое усилие в паре винт–гайка, повышающее жесткость и уменьшающее осевой люфт.
Осевой люфт — смещение гайки вдоль оси при смене направления под малой внешней силой.
Реверсивный люфт — потеря перемещения при реверсе всей оси с учетом муфт, опор и привода.
Момент холостого хода — момент равномерного проворачивания без технологической нагрузки, Н·м.
Повторяемость — разброс возврата в одну и ту же точку; это не то же самое, что точность позиционирования.
Подготовка к регулировке
- Очистить винт и гайку, проверить пыльники и уплотнения.
- Применить смазку требуемой вязкости и совместимости.
- Проверить соосность опор и муфты, исключить монтажный перекос.
- Записать базовые значения: момент, осевой и реверсивный люфт, температуру гайки и опор.
Термостабилизация перед замером. Длительность прогрева выбирают по длине винта, скорости и массе подвижной части:
- До 0.6 м и низкая скорость: обычно 10–15 мин.
- 0.6–1.5 м и средняя скорость: обычно 15–30 мин.
- Более 1.5 м или высокая скорость/масса: обычно 30–60 мин.
К измерению переходят, когда в контрольных точках изменение температуры за 5 минут не превышает 0.5–1.0 °C. Это типовые ориентиры, окончательные условия задает документация производителя.
Выбор метода измерения преднатяга
| Класс задачи | Рекомендуемый метод | Точность | Ограничения |
|---|---|---|---|
| Базовый сервис | Момент холостого хода + осевой люфт | Средняя | Результат зависит от смазки, уплотнений и температуры |
| Повышенная точность | Осевое усилие + контроль деформации | Выше средней | Нужны жесткая оснастка и калибровка |
| Лабораторная верификация | Комплексный стендовый цикл | Высокая | Требуются время и отдельный регламент испытаний |
| Матрица выбора | Короткий винт, низкая скорость | Средняя длина/скорость | Длинный винт, высокая скорость |
|---|---|---|---|
| C5–C7 | Момент + люфт | Момент + люфт + термоконтроль | Комплексный цикл с контролем нагрева |
| C3–C1 | Осевое усилие/деформация | Осевое усилие + реверсные тесты | Стендовая верификация + виброконтроль |
Пошаговая процедура регулировки
- Входной контроль. Измерить и записать базовый момент, осевой и реверсивный люфт, температуру, равномерность хода.
- Черновая корректировка. Изменить регулирующий элемент минимальным шагом.
- Промежуточный прогон. Выполнить цикл туда-обратно и повторить замеры.
- Точная доводка. Вывести узел в целевой диапазон по моменту и люфту без локальных пиков.
- Контроль нагрева. Выполнить прогон на рабочей скорости и зафиксировать температурный профиль.
- Финальная фиксация. Внести значения и условия измерений в сервисный акт.
Проверка ШВП после регулировки (приемка)
Ниже приведены типовые ориентиры. Для приемки используют пределы из каталога конкретной серии и регламента машины.
| Параметр | C7 (тип.) | C5 (тип.) | C3 и выше (тип.) |
|---|---|---|---|
| Осевой люфт, мкм | ≤ 20 | ≤ 10 | ≤ 5 |
| Реверсивный люфт оси, мкм | ≤ 30 | ≤ 15 | ≤ 8 |
| Неравномерность момента по длине | до ±20% | до ±15% | до ±10% |
| Рост температуры гайки после прогрева | обычно не более 15–20 °C к окружающей среде, без ускоряющегося роста | ||
| Класс точности | Ориентир по преднатягу, % от динамической грузоподъемности C | Комментарий |
|---|---|---|
| C7 | 1–2% | Сервисные и общепромышленные оси |
| C5 | 2–4% | Повышенная жесткость при умеренном тепловыделении |
| C3 и выше | 4–6% | Только при подтверждении по каталогу и тепловому режиму |
Диапазоны преднатяга типовые, не универсальные. Обязательно сверяйте значения с документацией производителя и конструкцией гайки.
Быстрый чек-лист приемки (да/нет)
- Момент холостого хода в целевом диапазоне по всей длине?
- Осевой люфт в допуске для нужного класса?
- Реверсивный люфт оси стабилен в серийных циклах?
- Нет локальных пиков момента и зон заедания?
- После прогрева температура стабилизируется без ускоряющегося роста?
- Повторяемость соответствует регламенту станка?
Типовые ошибки настройки и диагностика
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Высокий момент и быстрый нагрев | Перетяг, слишком вязкая смазка | Снизить преднатяг, проверить тип и количество смазки |
| Осевой люфт уменьшился, реверсивный почти не изменился | Вклад муфты, опор, привода | Проверить всю кинематическую цепь |
| Неравномерный момент по ходу | Перекос, загрязнение, износ | Проверить соосность, чистоту и состояние дорожек |
| Стабильно на холодную, нестабильно после прогрева | Тепловой дрейф преднатяга | Настраивать только после термостабилизации |
Ошибки измерений
- Перекос базы индикатора дает ложное увеличение люфта.
- Трение уплотнений и новая смазка временно увеличивают момент.
- Измерения при разной температуре и разном прогреве несопоставимы.
- Слабое крепление датчика создает мнимую нестабильность повторяемости.
Спецслучаи: вертикальная ось и высокие скорости
Вертикальная ось. Проверку выполняют под рабочей массой в направлениях «вверх/вниз». Отдельно контролируют реверс после выдержки на месте, чтобы выявить сползание под нагрузкой.
Высокие скорости. Критичны нагрев, вибрации и запас до критической частоты. Настройку подтверждают длительным прогоном в рабочем диапазоне скоростей.
Расчетные оценки: как использовать безопасно
Формулы ниже оценочные. Коэффициенты зависят от конструкции, смазки, уплотнений и класса точности. Для приемки приоритет у документации производителя.
M0 ≈ k · Fp · dм
M0 — момент холостого хода (Н·м), Fp — осевое усилие преднатяга (Н), dм — характерный диаметр (м), k — эмпирический коэффициент.
ΔLт = α · L · ΔT
Тепловое удлинение: α (1/°C), L (м), ΔT (°C).
ΔLу = (F · L) / (E · A)
Упругая осевая деформация: F (Н), E (Па), A (м²).
nкр ≈ C · d / L²
Приближенная критическая частота; коэффициент C задается схемой опирания.
Чек-лист эксплуатации
- Повторный контроль через 24–72 часа после ввода в работу.
- Плановый контроль по регламенту, при интенсивной эксплуатации часто применяют ежемесячный интервал.
- Внеплановая проверка при росте брака, шума, реверсивного люфта, перегрева, после замены смазки или ремонта опор.
- В журнал заносить температуру, режим прогрева, скорость теста, момент, люфт и выполненные корректировки.
Регулировку считают завершенной, когда одновременно выполнены критерии по люфту, моменту, нагреву и повторяемости при одинаковых условиях измерения.
