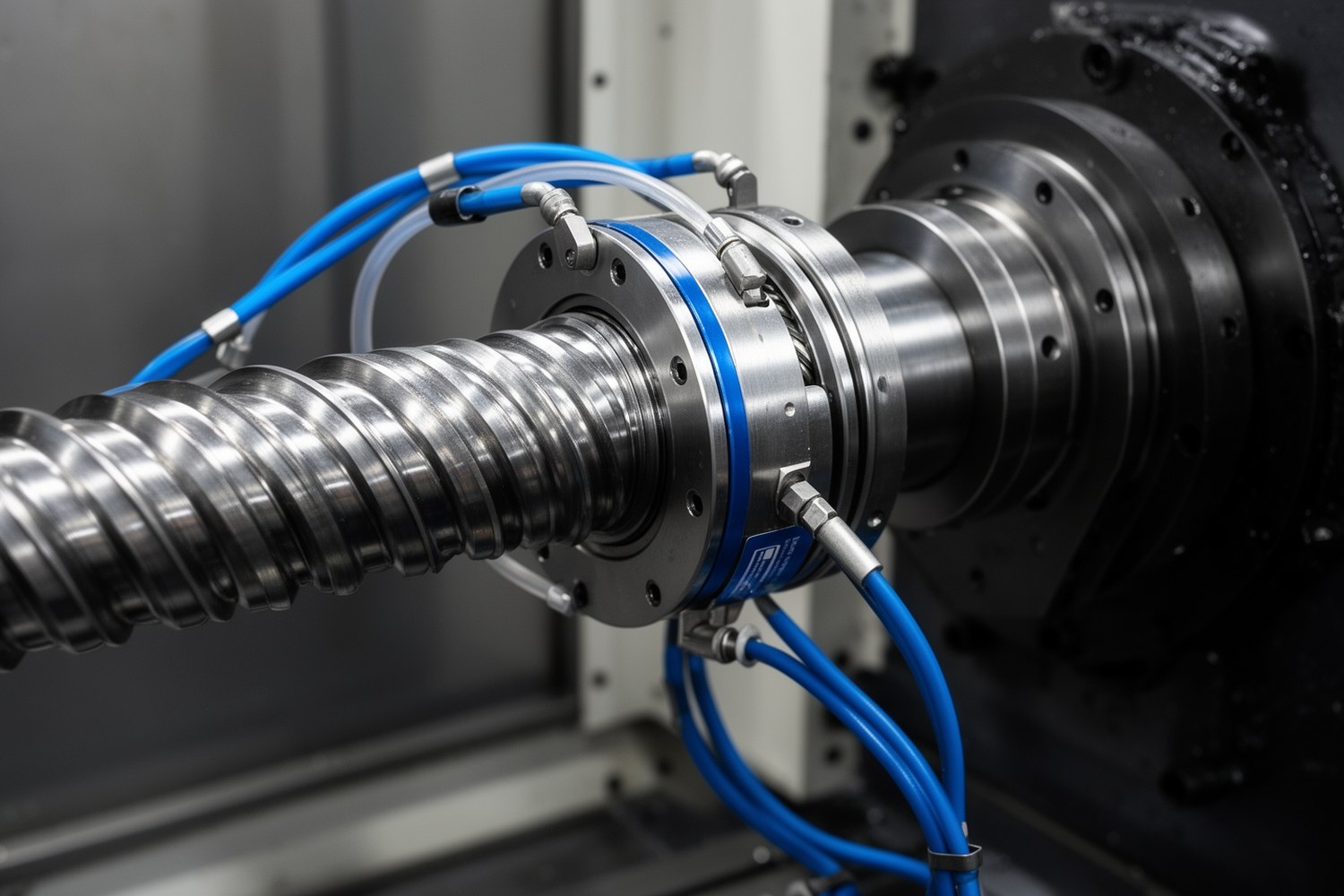

Рекуперация тепла в высокоскоростных шарико-винтовых парах (ШВП) применима там, где есть устойчивый тепловой источник и понятный потребитель низкопотенциального тепла. Практический порядок работ: оценка потерь, выбор схемы, верификация измерениями, затем технико-экономическая оценка.
- Цель: использовать часть тепла без ухудшения точности оси.
- Основа решения: тепловой баланс ШВП и режимная карта n-M-cycle.
- Выбор схемы: по ΔT, мощности, компоновке и стоимости владения.
Область применения и границы метода
Разделяйте задачи: охлаждение, утилизация тепла и рекуперация. В узле ШВП приоритет всегда у термостабильности и точности позиционирования.
G-Energy Antifreeze 40 PRO G12+, 220 л34 380 ₽ Без НДС
G-Energy Antifreeze SNF, 220 л71 690 ₽ Без НДС
G-Energy Antifreeze SNF 40, 20 л4 080 ₽ Без НДС
G-Energy Antifreeze RED, 220 л45 290 ₽ Без НДС
Антифриз Mobil Antifreeze Advanced, 5 л, синтетика4 100 ₽ Без НДС
Ограничение применимости: при температурном напоре ΔT ниже 10-15 °C и малой наработке эффект часто недостаточен для окупаемости.
Исходные данные и допущения
- частота вращения винта n, об/мин;
- крутящий момент M, Н·м;
- КПД ШВП η в рабочих режимах;
- цикл нагрузки (длительности режимов, пуски и паузы);
- температуры узла, теплоносителя и среды;
- ограничения по месту, герметичности и сервису.
Быстрый предварительный расчет тепловыделения
Применимо, если M и η относятся именно к ШВП (без посторонних потерь привода). Если момент снят на валу двигателя и включает другие потери, используйте баланс мощности:
где Pin,ШВП, входная механическая мощность на ШВП, Puseful, полезная механическая мощность осевого перемещения.
Krec, коэффициент рекуперации, доля полезно использованного тепла.
Уточненный расчет по режимам и циклу
Для пульсирующих режимов учитывайте тепловую инерцию узла и теплообменника, иначе коэффициент рекуперации будет завышен.
Мини-пример на 1 цикл
Режим 1: 20 с при Pтепл=700 Вт; режим 2: 40 с при 250 Вт. Тогда Qcycle=700×20 + 250×40 = 24 000 Дж. При Krec=0.18 полезно утилизируется 4 320 Дж за цикл.
Это предел теплового двигателя (например, для термоэлектрической генерации), а не предел прямой утилизации тепла в теплообменнике. Для жидкостной передачи тепла ориентируются на тепловой баланс и реальный ΔT, а не на эту формулу как на «КПД рекуперации».
Выбор схемы рекуперации, матрица с числовыми ориентирами
| Условие | Рекомендуемая схема | Ориентир эффекта |
|---|---|---|
| ΔT < 10-15 °C или Pтепл < 0.3 кВт | Охлаждение / простая утилизация | Krec обычно < 0.10 |
| ΔT 15-30 °C, Pтепл 0.3-1.5 кВт, 3000-6000 ч/год | Жидкостная | Krec ~ 0.10-0.25 |
| Жесткая компоновка, локальный съем, ΔT > 20 °C | Термоэлектрическая | Электрогенерация обычно 0.01-0.08 кВт |
| Pтепл > 1.5 кВт, непрерывный цикл, высокий KPI | Фазопереходная/комбинированная | Krec ~ 0.20-0.35 (по испытаниям) |
Интеграция в систему машины и инфраструктуру цеха
Интеграция с СОЖ, HVAC и локальными контурами выполняется через теплообменник с гидравлической развязкой. На этапе внедрения проверяют совместимость по чистоте, давлению и температуре.
- контур СОЖ, при контроле загрязнений и коррозионной совместимости;
- HVAC, для низкотемпературного догрева;
- внутрицеховой контур, при стабильном потребителе тепла.
Влияние на точность оси и ЧПУ: изменение режима рекуперации может сдвигать температурное поле. Нужна корректировка карт термокомпенсации ЧПУ и контроль дрейфа позиционирования после внедрения.
Проверка эффективности на испытаниях
Верификация измерениями включает T узла ШВП, T подачи и обратки, расход, мощность привода и параметры цикла. Каналы синхронизируют по единой временной метке, частота логирования обычно 1-10 Гц.

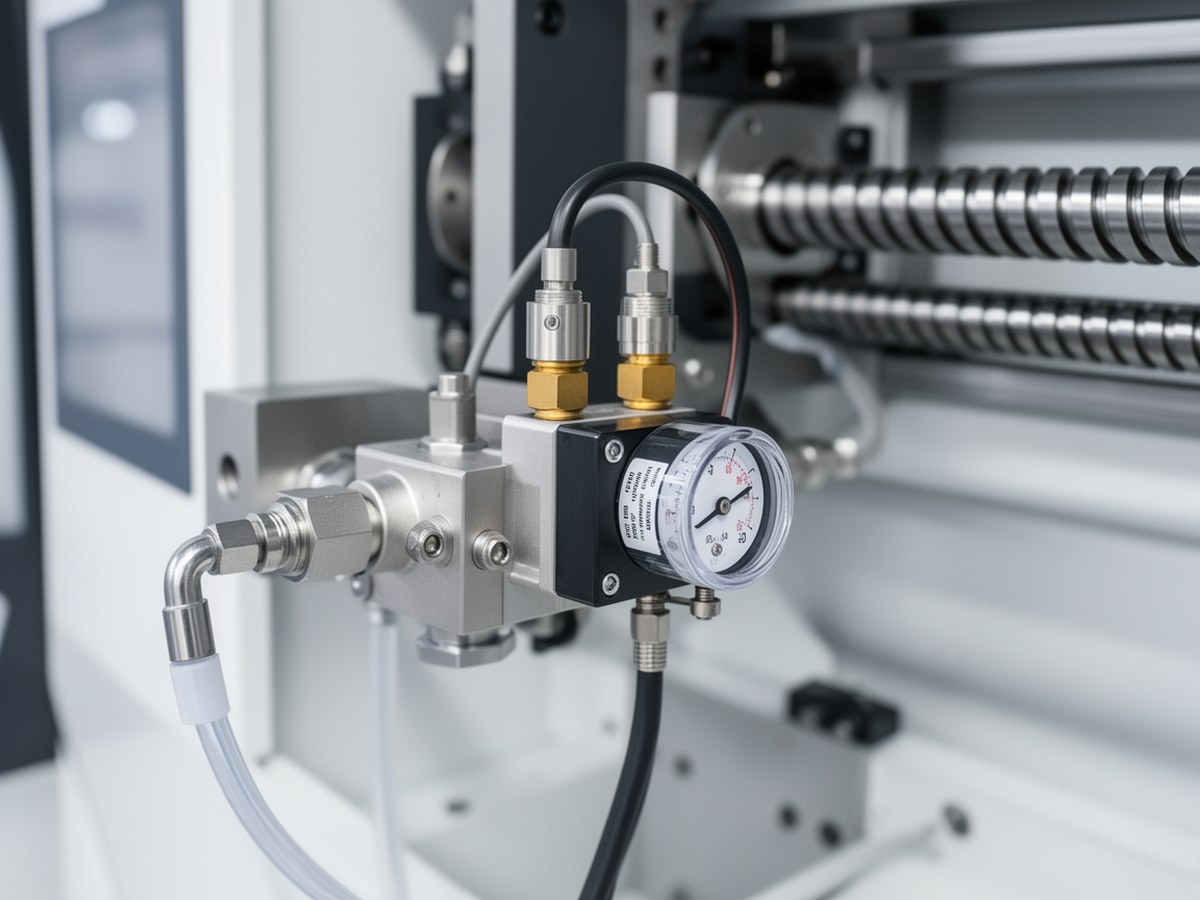

Карта датчиков и логирования
Иллюстрация уместна перед описанием синхронизации каналов и типовых ошибок измерений.
Технико-экономическая оценка
| Параметр | Сценарий: снижение на 20% | Сценарий: рост на 20% |
|---|---|---|
| Tariff | Окупаемость ухудшается (дольше), NPV ниже | Окупаемость улучшается (быстрее), NPV выше |
| Годовая наработка | Сильное ухудшение экономики | Сильное улучшение экономики |
| Krec | Линейное снижение эффекта | Линейный рост эффекта |
| OPEXadd | NPV выше | NPV ниже |
Эксплуатация, мониторинг и риски
Контролируют Krec, стабильность ΔT, энергопотребление вспомогательных контуров и аварийность по перегреву. Признаки деградации: падение Krec при том же режиме, рост температуры обратки, рост мощности насоса. При ухудшении точности оси режим рекуперации ограничивают до восстановления термостабильности.
